Jak skrzynki rozprężne wpływają na równomierny rozdział powietrza w systemach wentylacyjnych?

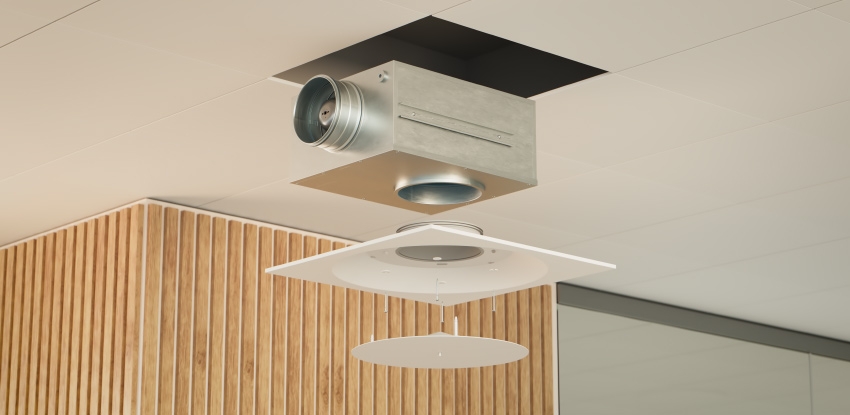

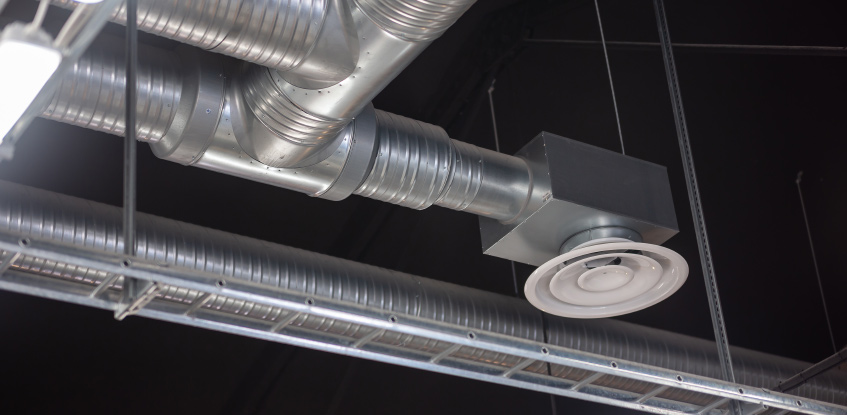

Skrzynka rozprężna to element systemu wentylacyjnego, którego głównym zadaniem jest wyrównanie ciśnienia i prędkości przepływu powietrza, co pozwala na jego równomierne rozprowadzenie w pomieszczeniu. Skrzynki rozprężne są stosowane przede wszystkim w miejscach połączenia kanałów wentylacyjnych z nawiewnikami, anemostatami lub kratkami wentylacyjnymi. Dzięki odpowiedniej konstrukcji eliminują turbulencje i hałas powstający w wyniku zbyt wysokiej prędkości powietrza, co przekłada się na poprawę komfortu użytkowników oraz efektywność całego systemu HVAC.

Zasada działania skrzynki rozprężnej polega na tym, że powietrze wpadające do niej z kanału wentylacyjnego zostaje spowolnione i rozprężone, co umożliwia jego równomierne rozprowadzenie do końcowych punktów nawiewnych lub wywiewnych.

Rola skrzynek rozprężnych w wentylacji

Skrzynki rozprężne pełnią kluczową funkcję w równomiernym rozprowadzeniu powietrza w systemach wentylacyjnych, stabilizacji przepływu oraz redukcji hałasu. Ich zastosowanie pozwala na zwiększenie efektywności systemu HVAC oraz poprawę komfortu użytkowników. Poniżej przedstawiamy najważniejsze aspekty wpływu skrzynek rozprężnych na rozdział powietrza w instalacji wentylacyjnej.

Wyrównanie ciśnienia i prędkości powietrza

Systemy wentylacyjne transportują powietrze przez kanały, a jego przepływ jest często nieregularny – zwłaszcza na zakrętach, rozgałęzieniach oraz w miejscach podłączenia do elementów nawiewnych. Skrzynki rozprężne umożliwiają:

• zmniejszenie prędkości powietrza – wlot do skrzynki odbywa się z określoną prędkością, a jej zadaniem jest spowolnienie strumienia powietrza przed wylotem do pomieszczenia; dzięki temu użytkownicy nie odczuwają przeciągów i gwałtownych podmuchów;
• redukcję różnic ciśnień – skrzynka działa jak bufor, wyrównując ciśnienie w całym systemie i eliminując nagłe skoki, które mogłyby prowadzić do nierównomiernego rozdziału powietrza;
• eliminację turbulencji – nierównomierny przepływ w kanałach może powodować zawirowania powietrza, co skutkuje hałasem i nieefektywną pracą systemu; skrzynki rozprężne niwelują te zjawiska, co poprawia wydajność wentylacji.

Precyzyjna dystrybucja powietrza do anemostatów i kratek wentylacyjnych

Skrzynki rozprężne umożliwiają równomierne zasilanie powietrzem elementów nawiewnych, takich jak anemostaty i kratki wentylacyjne. Dzięki ich zastosowaniu można osiągnąć:

• stały i jednolity nawiew powietrza w całym pomieszczeniu, co eliminuje strefy o różnej temperaturze lub jakości powietrza;
• optymalny kąt i kierunek przepływu – skrzynki mogą być wyposażone w dyfuzory kierunkowe, które pozwalają na precyzyjne sterowanie strumieniem powietrza w zależności od specyfiki pomieszczenia;
• lepszą kontrolę nad mikroklimatem – równomierne rozprowadzenie powietrza zapobiega powstawaniu gorących i zimnych stref w budynku, co zwiększa komfort użytkowników.

Redukcja hałasu w instalacji wentylacyjnej

Wysoka prędkość powietrza w kanałach oraz gwałtowne zmiany kierunku przepływu mogą powodować hałas i drgania. Skrzynki rozprężne pomagają w jego redukcji poprzez:

• zmniejszenie prędkości przepływu, co ogranicza generowanie hałasu aerodynamicznego;
• wykorzystanie materiałów dźwiękochłonnych – skrzynki z wypełnieniem akustycznym skutecznie tłumią dźwięki, co jest szczególnie istotne w budynkach mieszkalnych, biurowych i hotelowych;
• ograniczenie rezonansu i wibracji – odpowiednio dobrane skrzynki eliminują zjawisko rezonansu akustycznego w systemie wentylacyjnym, poprawiając komfort użytkowników.

Możliwość regulacji ilości nawiewanego powietrza

Niektóre skrzynki rozprężne są wyposażone w przepustnice regulacyjne, które pozwalają na precyzyjne dostosowanie ilości powietrza do danego pomieszczenia. Dzięki temu:

• można zbilansować cały system wentylacyjny, tak aby powietrze było równomiernie rozdzielane do wszystkich pomieszczeń;
• możliwe jest dostosowanie przepływu powietrza do indywidualnych potrzeb, np. w pomieszczeniach wymagających większej wymiany powietrza (kuchnie, łazienki, sale konferencyjne);
• w przypadku systemów HVAC z automatyką, skrzynki mogą współpracować z czujnikami CO₂ i temperatury, umożliwiając dynamiczne sterowanie przepływem powietrza.

Zwiększenie efektywności energetycznej systemu HVAC

Dobrze zaprojektowany system wentylacyjny powinien minimalizować straty energii i zapewniać optymalne warunki pracy. Skrzynki rozprężne pomagają w tym poprzez:

• ograniczenie strat ciśnienia, co zmniejsza zużycie energii przez wentylatory;
• lepsze dopasowanie do systemów rekuperacji, zapewniając efektywną wymianę ciepła między nawiewanym i wywiewanym powietrzem;
• zastosowanie izolacji termicznej, która zapobiega kondensacji pary wodnej i utracie ciepła, szczególnie w systemach obsługujących budynki energooszczędne.

Podsumowanie

Skrzynki rozprężne odgrywają kluczową rolę w zapewnieniu równomiernego rozdziału powietrza w systemach wentylacyjnych, a ich właściwy dobór i montaż pozwalają na:

• eliminację różnic ciśnień i odpowiedniego przepływu powietrza;
• zapewnienie stałego i komfortowego nawiewu w całym pomieszczeniu;
• redukcję hałasu w systemie HVAC;
• możliwość precyzyjnej regulacji ilości powietrza;
• zmniejszenie zużycia energii i poprawę efektywności systemu wentylacyjnego.

Dzięki nowoczesnym rozwiązaniom dostępnym w ofercie Lindab, skrzynki rozprężne są dostosowane do różnych zastosowań - od budynków mieszkalnych po obiekty przemysłowe - i pozwalają na optymalizację pracy systemów HVAC, zapewniając komfort użytkowników oraz wysoką efektywność energetyczną.
