Skrzynka rozprężna do wentylacji - jaką wybrać?

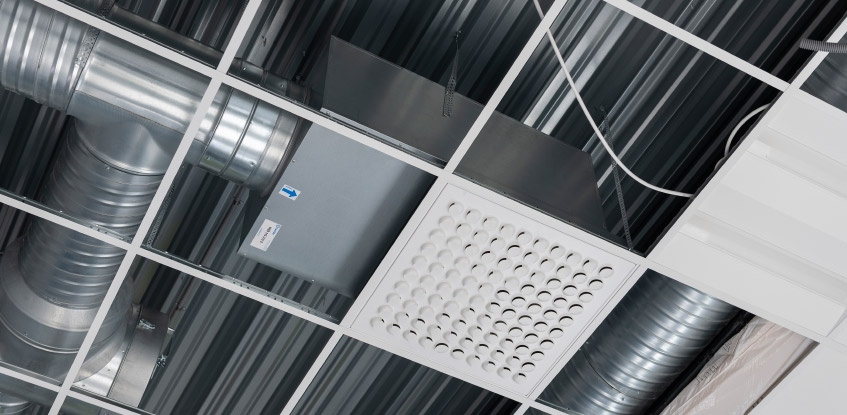

Czym jest skrzynka rozprężna?

To kluczowy element instalacji wentylacyjnej, który pełni wiele istotnych funkcji. Jej głównym zadaniem jest zmniejszenie prędkości przepływu powietrza, co umożliwia jego równomierne rozprowadzanie przez element nawiewny. Dzięki temu powietrze dociera do każdego zakątka pomieszczenia, co jest szczególnie ważne w dużych i skomplikowanych układach przestrzennych.

Działa na zasadzie zwiększenia objętości przepływającego powietrza, co prowadzi do obniżenia jego prędkości. Jest to możliwe dzięki odpowiednio zaprojektowanej strukturze wewnętrznej, która może zawierać przegrody, dyfuzory oraz inne elementy wspomagające proces rozprężania.

Funkcje skrzynki rozprężnej

Zmniejszenie prędkości przepływu powietrza
Obniża prędkość powietrza, co zapobiega powstawaniu niepożądanych zjawisk akustycznych oraz zapewnia komfortowy i odpowiedni nawiew.

Równomierne rozprowadzanie powietrza
Dzięki odpowiedniej konstrukcji skrzynki, powietrze jest rozprowadzane równomiernie przez cały element nawiewny, co jest kluczowe dla utrzymania jednolitej temperatury i jakości powietrza w całym pomieszczeniu.

Redukcja hałasu
Pełnią one również rolę tłumików hałasu, zmniejszając poziom dźwięków generowanych przez przepływ powietrza w systemie wentylacyjnym. Dobrej jakości skrzynka może znacznie poprawić akustykę w pomieszczeniach.

Stabilizacja ciśnienia
Utrzymanie stabilnego ciśnienia w kanałach wentylacyjnych jest kluczowe dla efektywnego działania całego systemu. Skrzynka pomaga w utrzymaniu odpowiedniego ciśnienia, co z kolei wpływa na wydajność systemu wentylacyjnego.

Filtracja powietrza
Niektóre modele są wyposażone w dodatkowe filtry, które oczyszczają przepływające powietrze z zanieczyszczeń, pyłów i innych niepożądanych cząstek, co jest szczególnie ważne w systemach wentylacyjnych w budynkach użyteczności publicznej oraz w pomieszczeniach wymagających wysokiej jakości powietrza, takich jak laboratoria czy szpitale.

Jaką wybrać? Kryteria wyboru odpowiedniej skrzynki rozprężnej

Ten wybór jest kluczowy dla zapewnienia efektywnego działania systemu wentylacyjnego oraz komfortu użytkowników. Poniżej przedstawiamy najważniejsze kryteria, które należy uwzględnić podczas wyboru.

Rodzaj systemu wentylacyjnego

Pierwszym krokiem jest określenie rodzaju systemu wentylacyjnego, w którym to rozwiązanie będzie zainstalowane. Inne wymagania stawia się elementom w systemach mechanicznej wentylacji nawiewno-wywiewnej, a inne w systemach grawitacyjnych. W przypadku systemów z rekuperacją konieczne jest dobranie elementu, który będzie kompatybilny z jednostką rekuperacyjną i zapewni odpowiednią wymianę ciepła.

Wielkość i układ pomieszczeń

Kolejnym czynnikiem jest wielkość i układ pomieszczeń, w których będzie instalowany element rozprężny. W większych pomieszczeniach, gdzie konieczne jest obsłużenie większego przepływu powietrza, niezbędne mogą być rozwiązania o większej pojemności. W małych pomieszczeniach można zastosować mniejsze elementy, które zapewnią odpowiednią dystrybucję powietrza.

Materiał wykonania

Elementy rozprężne mogą być wykonane z różnych materiałów, takich jak stal ocynkowana, aluminium, polipropylen czy tworzywa sztuczne. Stal ocynkowana i aluminium charakteryzują się dużą trwałością i odpornością na korozję. Polipropylen i inne tworzywa sztuczne są lżejsze, co ułatwia montaż i transport, a także oferują dobrą izolację akustyczną.

Izolacja akustyczna

W miejscach, gdzie hałas może stanowić problem, warto wybrać rozwiązania z dodatkową izolacją akustyczną. Takie elementy pozwalają na znaczne zredukowanie poziomu hałasu generowanego przez system wentylacyjny, co przyczynia się do poprawy komfortu użytkowników.

Montaż i konserwacja

Łatwość montażu i konserwacji tych elementów jest również istotna. Niektóre modele są bardziej skomplikowane w instalacji, co może zwiększyć koszty montażu. Warto wybierać rozwiązania, które zapewniają łatwy dostęp do wnętrza, co umożliwia szybkie i bezproblemowe czyszczenie oraz wymianę filtrów. Elementy wyposażone w króćce montażowe i odpowiednie uszczelki gwarantują szczelność i łatwość podłączenia do kanałów wentylacyjnych.

Szczelność i uszczelki

Szczelność elementu rozprężnego jest kluczowa dla efektywnego działania systemu wentylacyjnego. Wysokiej jakości uszczelki minimalizują straty powietrza oraz poprawiają sprawność systemu. Uszczelki muszą być odporne na działanie różnych czynników, takich jak wilgoć i zmiany temperatury.

Dodatkowe funkcje

Niektóre elementy rozprężne mogą być wyposażone w dodatkowe funkcje, takie jak wbudowane przepustnice regulacyjne, maty tłumiące czy filtry powietrza. Przepustnice umożliwiają precyzyjne regulowanie przepływu powietrza, co jest szczególnie ważne w skomplikowanych systemach wentylacyjnych. Wytłumienie skrzynki pomaga w zniwelowaniu hałasu systemu wentylacyjnego, a filtry zapewniają jego dodatkową czystość.

Zastosowanie specjalistyczne

W zależności od specyfiki pomieszczenia, elementy rozprężne mogą mieć różne wymagania. Na przykład, w instalacjach przemysłowych mogą być potrzebne rozwiązania wykonane z materiałów odpornych na działanie substancji chemicznych. W budynkach użyteczności publicznej, takich jak szpitale czy laboratoria, elementy powinny zapewniać wysoką jakość powietrza oraz być łatwe w utrzymaniu w czystości.

Rodzaje skrzynek rozprężnych w ofercie Lindab

Lindab oferuje różnorodne modele dostosowane do różnych potrzeb i konfiguracji systemów wentylacyjnych. Poniżej przedstawiamy opis wybranych modeli dostępnych w ofercie Lindab.

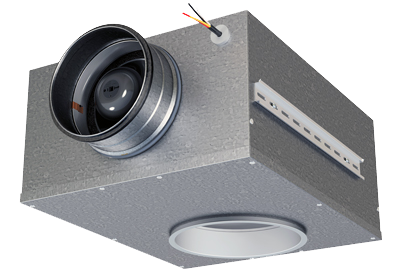

Skrzynka rozprężna VAV MBV

To zaawansowane urządzenie wykorzystywane do regulacji przepływu powietrza w systemach wentylacyjnych. Jest to szczególnie istotne w kontekście nawiewników takich jak LCP, LKP i LCC, gdzie precyzyjna kontrola przepływu powietrza jest kluczowa dla utrzymania optymalnych warunków w pomieszczeniu.

Kluczowe cechy skrzynki MBV:

• zintegrowany regulator przepływu VAV: zapewnia dokładną i niezawodną regulację przepływu powietrza, co jest kluczowe dla efektywnego działania systemu wentylacyjnego;
• unikalna liniowa przepustnica kołnierzowa: umożliwia regulację do 200 Pa przy jednoczesnym utrzymaniu niskiego poziomu dźwięku, co przyczynia się do komfortu akustycznego w pomieszczeniach;
• brak wymagań dot. ustawień fabrycznych: ułatwia instalację i uruchomienie urządzenia bez konieczności skomplikowanej konfiguracji wstępnej;
• kompatybilność z systemem Pascal: skrzynka MBV może być sterowana przez sterownik Regula Combi, co pozwala na automatyczną regulację parametrów w zależności od aktualnych potrzeb pomieszczenia;
• łatwość konserwacji: przepustnica z siłownikiem może być zdemontowana, co umożliwia łatwe czyszczenie wewnętrznych części skrzynki oraz dostęp do kanału wentylacyjnego.

Sprawdź szczegółową charakterystykę techniczną »

Skrzynka MBV od Lindab jest idealnym rozwiązaniem dla systemów wentylacyjnych, gdzie wymagana jest precyzyjna regulacja przepływu powietrza przy jednoczesnym zachowaniu niskiego poziomu hałasu. Dzięki swoim zaawansowanym funkcjom i łatwości obsługi, skrzynka MBV stanowi niezawodne i efektywne rozwiązanie dla różnorodnych zastosowań.

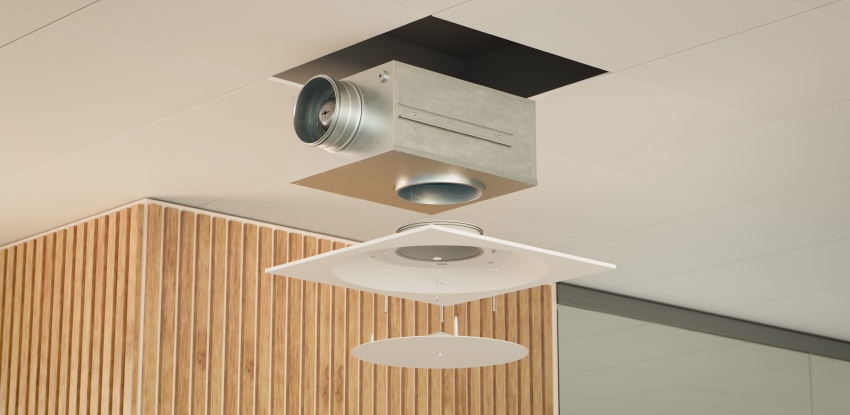

Skrzynka rozprężna SR HB40

To solidne i wszechstronne rozwiązanie stosowane w systemach wentylacyjnych, w połączeniu z nawiewnikiem HB40. Zaprojektowana z myślą o łatwości montażu i trwałości, skrzynka ta spełnia wysokie wymagania techniczne i użytkowe.

Kluczowe cechy skrzynki SR HB40:

• materiał: wykonana ze stali ocynkowanej, co zapewnia trwałość i odporność na korozję.
• konstrukcja:
  • łączenia wykonane za pomocą przetłoczeń punktowych oraz zamków blacharskich, które zapewniają solidność konstrukcji;
  • wywinięcie typu Safe na skrzynce, które zwiększa jej sztywność i wytrzymałość;
  • wywinięcie typu Safe na sztucerze przyłączeniowym, co ułatwia podłączenie do systemu wentylacyjnego;
• łatwość montażu:
  • otwory prowadzące umożliwiające szybkie i bezproblemowe połączenie z anemostatem;
  • wysokość skrzynek jest dostosowana do montażu w przestrzeni międzysufitowej, co ułatwia instalację nawet w ograniczonych przestrzeniach;
• izolacja: mata kauczukowa MST o grubości 6 mm dostępna w modelach SR-I i SR-I-P, zapewniająca dodatkową izolację termiczną i akustyczną;
• wbudowana przepustnica: modele SR-P i SR-I-P wyposażone są w przepustnicę z mechanizmem Spiro, co umożliwia precyzyjną regulację przepływu powietrza.

Na zamówienie dostępne są skrzynki w wymiarach dostosowanych do specyficznych potrzeb klienta, co pozwala na elastyczne dostosowanie do różnych systemów wentylacyjnych.

Sprawdź szczegółową charakterystykę techniczną »

Skrzynka rozprężna SR HB40 to niezawodne rozwiązanie dla systemów wentylacyjnych, łączące trwałość, łatwość montażu i efektywność. Dzięki dostępności różnych wariantów i możliwości indywidualnego dostosowania skrzynka ta spełnia wymagania różnorodnych zastosowań wentylacyjnych.

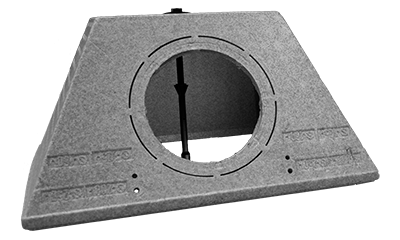

Polistyrenowa skrzynka przyłączeniowa PPS

To innowacyjne rozwiązanie w systemach wentylacyjnych, charakteryzujące się wyjątkową lekkością i kompaktowym kształtem, co umożliwia ich łatwy montaż w sufitach podwieszanych. Dzięki gęstości materiału wynoszącej 45 kg/m³, skrzynki PPS oferują wytrzymałość i efektywność, które są kluczowe w nowoczesnych instalacjach wentylacyjnych.

Kluczowe cechy skrzynek PPS:

• materiał: wysokiej jakości polistyren o gęstości 45 kg/m³, co gwarantuje trwałość i lekkość konstrukcji;
• kompaktowość i lekkość: proces przekształcania materiału sprawia, że skrzynki PPS są wyjątkowo kompaktowe i lekkie, co ułatwia ich transport i montaż;
• trapezoidalny kształt: umożliwia łatwe mocowanie skrzynek w konstrukcjach sufitów podwieszanych bez konieczności stosowania dodatkowych uchwytów, co znacznie przyspiesza instalację i obniża koszty.

Sprawdź szczegółową charakterystykę techniczną »

Polistyrenowe skrzynki przyłączeniowe PPS to idealne rozwiązanie dla tych, którzy poszukują lekkich, trwałych i łatwych w montażu elementów do systemów wentylacyjnych. Ich unikalne właściwości techniczne i certyfikowana jakość sprawiają, że są one niezawodnym wyborem w nowoczesnych instalacjach wentylacyjnych.

Podsumowanie

Wybór odpowiedniego modelu skrzynki rozprężnej z oferty Lindab zależy od specyfiki całego systemu oraz indywidualnych potrzeb instalacji. Lindab oferuje szeroki wybór modeli, od tych podstawowych jednorzędowych, przez zaawansowane wersje z regulacją, aż po specjalistyczne konstrukcje kątowe i dwurzędowe. Dzięki różnorodności oferty, każdy klient znajdzie rozwiązanie idealnie dopasowane do swoich wymagań.
Dzięki właściwie dobranej skrzynce system wentylacyjny będzie działał efektywnie, a powietrze będzie rozprowadzane równomiernie i bez zbędnego hałasu. Zachęcamy do konsultacji z naszymi fachowcami oraz dokładnego zapoznania się z naszą ofertą, aby dokonać najlepszego wyboru.
