Aktywna belka chłodząca Architect

Aktywna belka chłodząca Architect

Aktywna belka chłodząca Architect

Belki aktywne > Aktywna belka chłodząca Architect
Produkt marki Lindab

Architect to wszechstronna i estetyczna, wolnowisząca aktywna belka chłodząca, zaprojektowana w celu zapewnienia uniwersalności i idealnego klimatu w pomieszczeniach. Dzięki dostępności trzech różnych wzorów: Architect Circum, Luna i Prisma, urządzenia te pasują do każdej aranżacji.

Warte uwagi

Architect posiada innowacyjny system regulacji ilości powietrza Lindab JetCone. Ilość powietrza można łatwo regulować bez obawy o problemy z ciśnieniem i hałasem. System zakrzywionych dysz zapewnia idealny schemat przepływu powietrza, dostępny w kilku fabrycznie ustawionych kątach.

Belkę można łatwo zintegrować/wykorzystać w systemie Pascal Water, aby umożliwić VAV/DCV.

Aktywne belki chłodzące Lindab posiadają certyfikat Eurovent i zostały przetestowane zgodnie z normą EN-15116.

Kluczowe liczby:

  • długość: od 1200 do 3000 mm (co 100 mm);
  • szerokość: 497-523 mm (w zależności od modelu);
  • wysokość: 175 mm;
  • moc: 1384 W.

Ustawienia obliczeń:

  • temp. pomieszczenia: 25°C;
  • temp. wody: 14-17°C;
  • temp. powietrza: 18°C;
  • ciśnienie powietrza w dyszach: 80 Pa;
  • przepływ powietrza: 15 l/s/m.

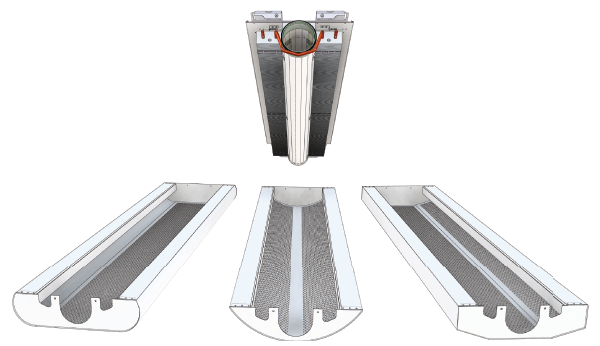

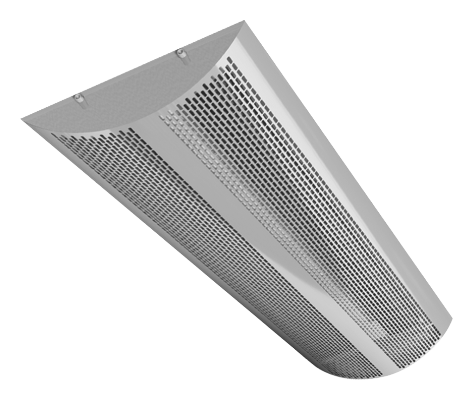

Ilustracja 1. Architect Circum, Luna i Prisma.

Wysoce elastyczna aktywna belka chłodząca

Architect zapewnia doskonałe chłodzenie i wentylację w estetycznej, wolnowiszącej obudowie. Wyposażone w wiodącą na rynku technologię Lindab JetCone urządzenie Architect zapewnia precyzję rozprowadzania powietrza, znaną tylko z produktów Lindab.

Wiele możliwości montażu

Dzięki możliwości montażu na suficie, na ścianie lub swobodnego zawieszenia, urządzenie Architect spełni wszelkie wymagania w zakresie montażu.

Przeznaczone do widocznego montażu urządzenie Architect może zostać zamontowane na dowolnej płaskiej powierzchni lub nawet swobodnie zawieszone, gwarantując doskonały efekt.

Aby ukryć przewody wentylacyjne i wodne, urządzenie Lindab Architect może zostać dostarczone z pokrywą przyłączeniową (dostępną w dowolnej długości do 3600 mm), co pozwala udoskonalić ogólny wygląd pomieszczenia.

Rozwiązanie Lindab Pascal Water VAV/DCV w połączeniu z aktywnymi belkami chłodzącymi

Aby uzyskać dodatkową oszczędność energii i kosztów oraz przyjazny dla środowiska system wentylacji i chłodzenia, należy zastosować rozwiązanie Lindab Pascal Water. Rozwiązanie Pascal zoptymalizuje system wentylacji, chłodzenia, ogrzewania, a nawet oświetlenia, zapewniając doskonały klimat w pomieszczeniach przy najniższych kosztach eksploatacji dzięki połączeniu aktywnej belki chłodzącej z techniką zmiennej objętości powietrza (Variable Air Volume - VAV) lub wentylacji sterowanej zapotrzebowaniem (Demand Controlled Ventilation - DCV).

Swoboda projektowania

Dzięki dostępności trzech różnych wzorów: Architect Luna, Prisma i Circum, urządzenia te pasują do każdej aranżacji. W przypadku zastosowania belek Lindab Architect Luna, Prisma i Circum (wersja specjalna) możliwe jest również dostosowanie do konkretnego projektu.

Ponieważ belka składa się z niezależnego korpusu i wymiennego panelu frontowego, wstępny montaż belki może być przeprowadzony przed wyborem modelu panelu frontowego.

Układ perforacji

Przy wyborze belki dostępne są dwa układy perforacji: Slot 50% (standard) i Dotx2 50% (plus).


Ilustracja 2. Układ perforacji.

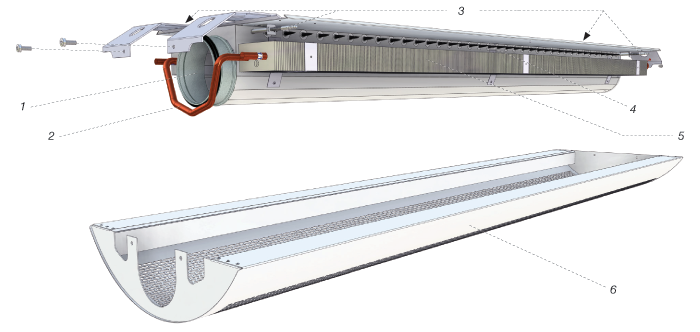

Ilustracja 3. Korpus urządzenia Architect z wymiennikiem i systemem JetCone oraz pokrywą przednią Circum.
1: Przewód wentylacyjny • 2: Rurki miedziane • 3: Kołki regulacyjne (x4)
4: System Lindab JetCones • 5: Wymiennik ciepła • 6: Pokrywa przednia

System JetCone i zakrzywione dysze

Wielkość otworu dysz można regulować za pomocą kołków regulacyjnych znajdujących się w każdym rogu belki. Można także regulować rozprowadzanie powietrza, aby uzyskać różne ciśnienie powietrza po obu stronach belki lub uzyskać asymetryczny przepływ powietrza wzdłuż krawędzi belki. Wszystko dzięki naszemu opatentowanemu systemowi JetCone.

Modele Architect Luna, Prisma i Circum są wyposażone w technologię regulacji ilości powietrza JetCone. Technologia JetCone zapewnia wiodącą na rynku elastyczność, umożliwiając regulację schematu przepływu powietrza i ilości powietrza w zależności od ciśnienia.

Regulacji dokonuje się za pomocą czterech kołków regulacyjnych. Kołki regulacyjne można ustawić w dowolnym z 10 dostępnych położeń, co daje łącznie 40 różnych ustawień. Regulacja odbywa się bez użycia narzędzi, dzięki czemu jest to proces szybki i łatwy.

System zakrzywionych dysz Lindab skutecznie łączy regulację ilości powietrza Jetcone z ustalonym schematem przepływu powietrza. Połączenie systemu Jetcone i systemu zakrzywionych dysz umożliwia zmniejszenie długości wyrzutu i optymalną regulację ilości powietrza.

System szybkiej regulacji oferuje wyjątkowe możliwości w zakresie planowania, ponieważ przepływ powietrza można regulować w dowolnym momencie po złożeniu zamówienia.

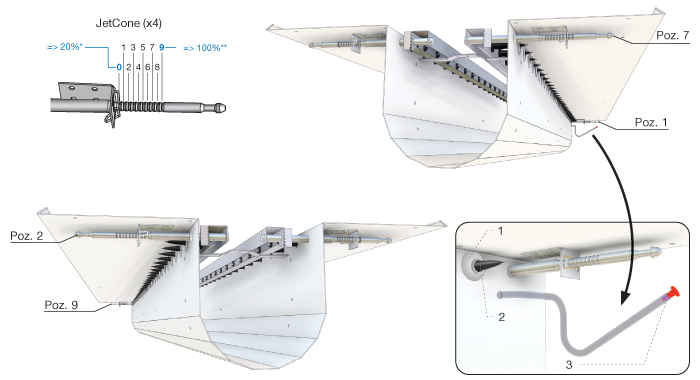

Ilustracja 4. System regulacji ilości powietrza JetCone w belce Architect.
1: Dysze • 2: System Lindab JetCones • 3: Punkt pomiarowy
* MAKS. zamknięte ustawienie dyszy => przepływ powietrza na poziomie 20%
** MAKS. otwarte ustawienie dyszy => przepływ powietrza na poziomie 100%

Wstępne ustawienie zakrzywionych dysz

Aby uzyskać pożądany model przepływu powietrza, belka jest dostarczana z systemem dystrybucji powietrza z zakrzywionymi dyszami. Zakrzywione dysze to prosty, ale skuteczny sposób tworzenia rozproszonego schematu przepływu powietrza bez problemów z mocą, jakie zwykle wiążą się z systemem kierownic powietrza. Zakrzywione dysze mogą być dostarczane w jednym z następujących ustawień standardowych:

  • 30° (ustawienie standardowe);
  • 16°;
  • 10°.

UWAGA! Należy pamiętać, że zakrzywione dysze są produkowane w określonej pozycji (domyślnie 30°) i nie można ich modyfikować ani zmieniać.

Architect to odsłonięta, dwukierunkowa aktywna belka chłodząca, montowana jako niezależna część na dowolnym suficie lub jako belka wolnowisząca. Możliwy jest również montaż na ścianie. Urządzenie jest dostępne w 3 różnych wersjach: Luna, Circum i Prisma, i jest standardowo przygotowane do wentylacji i chłodzenia (przyłącze 2-rurowe).

Dane techniczne:

  • długości: od 1,2 do 3,0 m (co 0,1);
  • szerokość: od 497 do 523 mm (w zależności od typu);
  • wysokość: 175 mm dla wszystkich typów;
  • przyłącze wody chłodzącej: 12 mm;
  • JetCone (wyposażenie standardowe): domyślne ustawienia fabryczne są dostosowane do wymaganego ciśnienia [Pa] i przepływu powietrza nawiewanego [l/s] i można je łatwo zmienić na miejscu;
  • zakrzywione dysze: produkowane w stałym położeniu i nie można ich zamontować ani zmienić (domyślnie 30°);
  • przyłącze powietrza: poziome lub pionowe, ø125 mm;
  • konstrukcja: standardowo z perforacją Slot 50%;
  • wykończenie powierzchni: standardowo z blachy emaliowanej.

Kolor

Produkt jest dostępny standardowo w kolorze białym sygnałowym RAL 9003 lub białym alpejskim RAL 9010 o połysku 30. Inne kolory z palety RAL dostępne na zamówienie.

Rozwiązanie Pascal Water

Belkę można łatwo zintegrować/wykorzystać w systemie Pascal Water, aby umożliwić VAV/DCV. Więcej informacji można znaleźć w dokumentacji Pascal Water Solution.

Wyposażenie opcjonalne (wstępnie zmontowane fabrycznie)

  • Ogrzewanie. Produkt można wyposażyć w dodatkowy obieg wody w wymienniku, z przyłączami 12 mm, w celu zapewnienia funkcji ogrzewania.
  • Zintegrowane zabezpieczenie Regula Secura. Istnieje możliwość zamontowania w produkcie zabezpieczenia przeciwkondensacyjnego Regula Secura firmy Lindab.
  • Zintegrowana karta Regula Connect. Produkt może zostać wyposażony w kartę przyłączeniową Regula Connect. Więcej informacji na ten temat można znaleźć w rozdziale Regula.
  • Zintegrowany zawór i siłownik. W produkcie może zostać fabrycznie zainstalowany zawór regulacyjny o zmiennej wartości Kv oraz siłownik.
  • Konstrukcja. Inny układ perforacji Dot2x 50% jest dostępny na zamówienie.
  • Montaż na ścianie. Urządzenie Architect może być również montowane na ścianie w pozycji poziomej lub pionowej. W celu uzyskania szczegółowych informacji należy skontaktować się z firmą Lindab.
  • Przedłużona pokrywa. W przypadku instalacji z poziomym przyłączem powietrza i wody, pokrywę produktu można przedłużyć w celu ukrycia przewodów przyłączeniowych. Dostępne są pokrywy o długości do 3,6 m. Przedłużony spód umożliwia również mocowanie do ściany lub sufitu.
  • Przyłącze powietrza. Belka jest dostępna z dodatkowym przyłączem 125 mm po przeciwnej stronie.

Akcesoria (dostarczane oddzielnie)

  • Sterowanie. Patrz rozdział Regula.
  • Podwieszenia. Zalecane zasady montażu (patrz: "Instrukcja montażu urządzenia Architect").
  • Wszystkie wymienione wieszaki są dostępne w Lindab: wahadłowe (w różnych rozmiarach), pręty gwintowane M8 i system podwieszania przewodów.

Informacje o dodatkowych akcesoriach można znaleźć w dokumencie "Akcesoria" na stronie www.lindqst.com.

Dobór

Moc chłodnicza powietrza Pa

  • Należy zacząć od obliczenia mocy wymaganej dla danego pomieszczenia, aby utrzymać w nim określoną temperaturę. Doskonałym narzędziem do tego celu jest TEKNOsim firmy Lindab.
  • Należy obliczyć moc chłodniczą dostarczaną przez powietrze wentylacyjne lub odczytać ją z wykresu 1.
  • Pozostała moc chłodnicza musi zostać zapewniona przez obieg wodny w urządzeniu Architect.

Wzór do obliczania mocy chłodniczej powietrza:

Pa = qma x cpa x Atra

Porównanie wielkości tr = 25°C z qa= przepływ powietrza pierwotnego.

Pa [W] = qa [l/s] x 1,2 Δtra [K] oraz Pa [W] = qa [m3/h] x 0,33 Atra [K]

Przepływ minimalny

Należy pamiętać, że przepływy poniżej zalecanego minimalnego przepływu wody qwmin mogą powodować dostawanie się niepożądanego powietrza do przewodów wodnych. Nie zaleca się przekraczania przepływów nominalnych, ponieważ przyrost mocy będzie minimalny.

Średnica rury [mm] qwmin [l/s] qwnom [l/s]
12 0,025 0,038

Definicje:

  • Pa: moc chłodnicza powietrza [W];
  • Pw: moc chłodnicza wody [W];
  • Ptot: całkowita moc chłodnicza [W];
  • qma: masowe natężenie przepływu powietrza [kg/s];
  • qa: przepływ powietrza pierwotnego [l/s];
  • qw: przepływ wody [l/s];
  • qwmin: minimalne natężenie przepływu wody [l/s];
  • qwnom: nominalne natężenie przepływu wody [l/s];
  • cpa: ciepło właściwe powietrza [1,004 kJ/kg K];
  • tr: temperatura w pomieszczeniu [°C];
  • twi: temperatura wody na wlocie [°C];
  • two: temperatura wody na wylocie [°C];
  • Δtra: różnica temp. powietrza w pomieszczeniu i powietrza pierwotnego [K];
  • Δtrw: różnica temp. powietrza w pomieszczeniu i średniej temp. wody [K];
  • Δtw: różnica temp. obiegu wody [K];
  • εΔtw: współczynnik korekcyjny mocy ze względu na temperaturę;
  • εqw: współczynnik korekcyjny mocy ze względu na przepływ wody;
  • PLt: jednostkowa moc chłodnicza [W/(m K)].

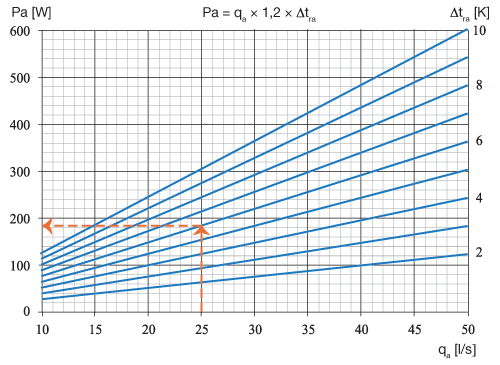

Wykres 1. Moc chłodnicza powietrza Pa jako funkcja strumienia powietrza pierwotnego qa.

Jeśli przepływ powietrza wynosi 25 l/s, a różnica temperatur powietrza w pomieszczeniu i powietrza nawiewanego wynosi Δtra= 6 K, to moc chłodnicza powietrza wynosi 180 W.

Moc chłodnicza wody Pw

Aby odczytać efekt z wykresu, należy wykonać poniższe instrukcje.

  • Należy obliczyć Δtrw.
  • Aby uzyskać długość aktywną Lact produktu, należy odjąć 0,4 m od całkowitej długości produktu.
  • Należy podzielić przepływ powietrza pierwotnego qa przez długość aktywną Lact. Wynik należy wpisać na dolnej osi wykresu 2.
  • Należy podążać za linią przepływu do odpowiedniego ciśnienia, a następnie odczytać jednostkową moc chłodniczą PLt na metr aktywnej długości.
  • Odczytaną jednostkową moc chłodniczą należy pomnożyć przez Δtrw i długość aktywną Lact.

Przykład 1. Chłodzenie:

Jaka jest moc chłodnicza urządzenia Architect o długości 2,4 m przy przepływie 20 l/s i ciśnieniu 60 Pa?

Przyjmuje się, że temperatura w pomieszczeniu latem wynosi tr = 24,5°C. Temperatura wody chłodzącej na wejściu i wyjściu z urządzenia wynosi 14/17°C.

Odpowiedź:

Różnica temperatur:

Δtrw = tr - (twi + two) / 2
Δtrw = 24,5°C - (14°C +17°C) / 2 = 9 K

Długość aktywna:

Lact = 2,4 m - 0,4 m = 2 m
qa / Lact = 20 l/s / 2 m = 10 l/(s m)

Odczyt z wykresu 2:

PLt = 31,3 W/(m K).

Moc chłodnicza:

Pw = 31,3 W/(m K) x 9 K x 2 m = 563 W


UWAGA! Wykres mocy chłodniczej ma zastosowanie dla nominalnego przepływu wody qwnom = 0,038 [l/s]. Aby uzyskać właściwą moc chłodniczą Pw dla innych przepływów, należy odczytać współczynnik korekcyjny mocy chłodniczej εqw z wykresu 3, a następnie pomnożyć odczytaną moc chłodniczą przez ten współczynnik, jak pokazano w przykładzie 2 dla ogrzewania.

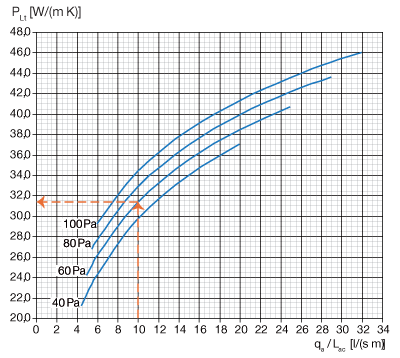

Wykres 2. Jednostkowa moc chłodnicza PLt jako funkcja strumienia powietrza pierwotnego na metr długości aktywnej przy ciśnieniu w dyszach wynoszącym 40, 60, 80 i 100 Pa.

Współczynnik korekcyjny mocy ze względu na przepływ wody εqw

Przykład 2. Ogrzewanie:

Jaka jest moc grzewcza urządzenia Architect o długości 2,4 m przy przepływie 20 l/s i ciśnieniu 60 Pa?

Przyjmuje się, że temperatura w pomieszczeniu zimą wynosi tr = 21°C.

Odpowiedź:

Różnica temperatur:

Δtrw = (twi + two) / 2 – tr
Δtrw = (55°C +47°C) / 2 - 21°C = 30 K

Długość aktywna:

Lact = 2,4 m - 0,4 m = 2 m
qa / Lact = 20 l/s / 2 m = 10 l/(s^m)

Odczyt z wykresu 2:

PLt = 31,3 W/(m K)

Moc chłodnicza:

Pw = 31,3 W/(m K) x 30 K x 2 m = 1878 W

Wykorzystaj obliczoną moc chłodniczą i oblicz przepływ wody:

qw = Pw / (cpw x Δtw) qw = 1878 / (4200 x 8) = 0,056 l/s

Współczynnik korekcyjny mocy chłodniczej εqw wyniesie wtedy 0,743 (patrz wykres 3), a nowa moc:

Pw = 1878 W x 0,743 = 1395 W

Nowy przepływ wody oblicza się wykorzystując nową moc grzewczą:

qw = 1395 W / (4200 Ws/(kg K) x 8 K) = 0,042 l/s

Należy odczytać współczynnik korekcyjny εw równy 0,74 i obliczyć moc:

Pw = 1878 W x 0,74 = 1390 W

Nowy przepływ wody oblicza się wykorzystując nową moc grzewczą:

qw = 1390 W / (4200 Ws/(kg K) x 8 K) = 0,041 l/s

Ponieważ na tym etapie obliczeń przepływ jest prawie stabilny, moc grzewczą oblicza się na 1390 [W].

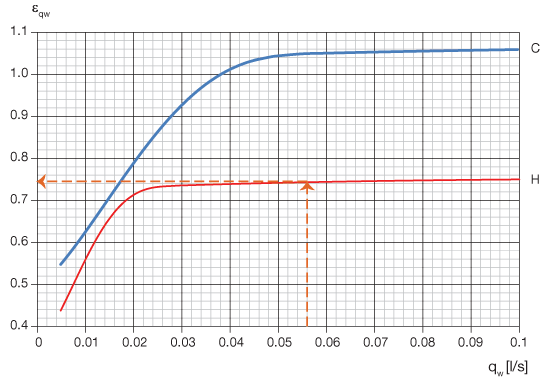

Wykres 3. Współczynnik korekcyjny εqw dla przepływu wody zarówno dla chłodzenia, jak i ogrzewania.


Spadek ciśnienia w obiegu wody, chłodzenie/ogrzewanie

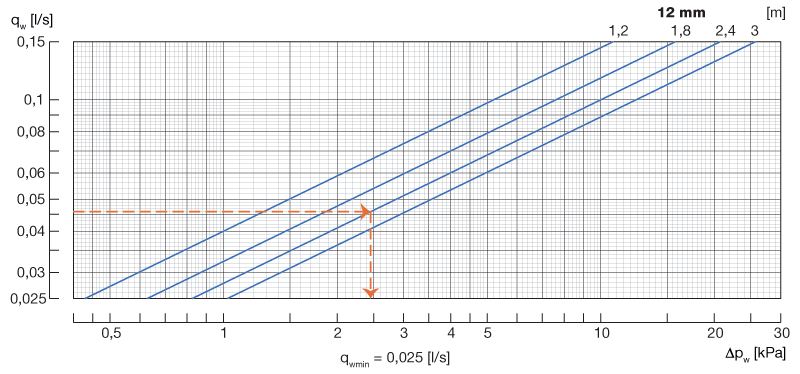

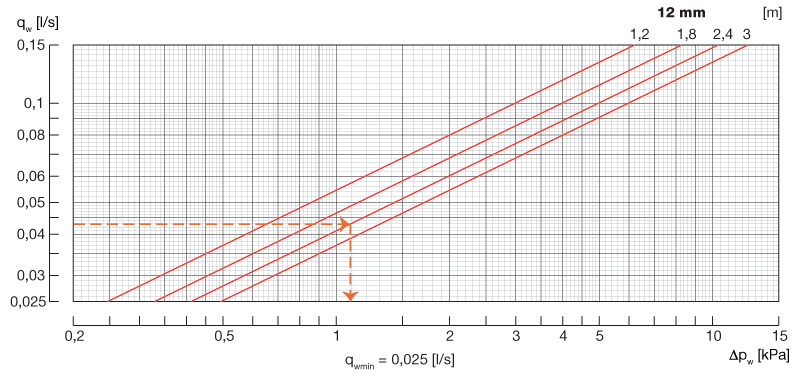

Wykres 4. Spadek ciśnienia w obiegu wody, chłodzenie.


Wykres 5. Spadek ciśnienia w obiegu wody, ogrzewanie.

UWAGA! Średnia temperatura wody twio = 50°C! W przypadku innych temperatur należy dokonać obliczeń w naszym kalkulatorze na stronie www.lindqst.com!

Przykład 3. Chłodzenie:

Architect o długości 2,4 m, który zapewnia moc 583 W.

Δtw = 3 K
qw = Pw / (cpw x Δtw)
qw = 583 W / (4200 Ws/(kg K) x 3 K) = 0,046 l/s

Spadek ciśnienia w obiegu wody na wykresie 4 odczytuje się jako Δpw = 2,45 kPa.

Przykład 4. Ogrzewanie:

Architect o długości 2,4 [m], który zapewnia moc 1390 [W].

Δtw = 8 K
qw = Pw / (cpw x Δtw)
qw = 1390 W / (4200 Ws/(kg K) x 8 K) = 0,041 l/s

Spadek ciśnienia w obiegu wody na wykresie 5 odczytuje się jako Δpw = 1,09 kPa.

Definicje:

  • qw: natężenie przepływu wody [l/s];
  • Pw: moc chłodnicza wody [W];
  • cpw: ciepło właściwe wody 4200 [Ws/(kg K)];
  • Δtw: różnica temperatur w obiegu wody [K];
  • twio: średnia temperatura wody [°C];
  • Δpw: strata ciśnienia w obiegu wody [kPa];

Akustyka

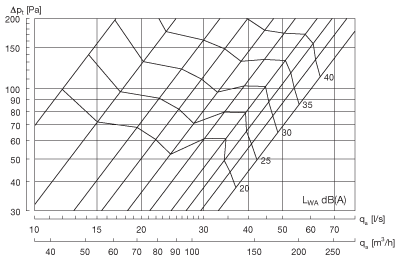

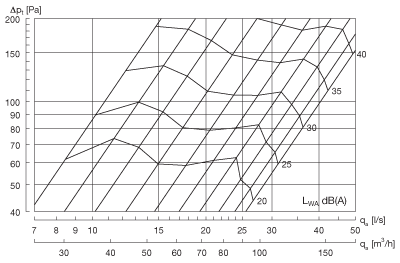

Wykres 6a+6b. Poziom efektów dźwiękowych LWA przy ustawieniu JetCone dla belki Architect.

Spadek ciśnienia w przyłączu powietrza

W Tabeli 2 przedstawiono spadek ciśnienia w przyłączu. Po obliczeniu niezbędnego ciśnienia dla aktywnej belki chłodzącej należy dodać spadek ciśnienia na przyłączu do wybranego ciśnienia statycznego w dyszach.

Przykład 5:

Architect Luna-12-125-A1 przy przepływie 20 l/s i ciśnieniu statycznym w dyszach 60 Pa. Zapewnia to niezbędne ciśnienie całkowite w przewodzie wynoszące 60 Pa + 1 Pa = 61 Pa.

Przepływ powietrza [l/s] 20 25 30 40 50 65
Spadek ciśnienia [Pa] 1 2 2 3 5 8

Tabela 2. Spadek ciśnienia powietrza w przyłączu urządzenia Architect.

Dane dotyczące dźwięku

Tłumienie dźwięków wewnętrznych ΔL
[Hz] Ustawienie
Jetcone
63 125 250 500 1000 2000 4000 8000
[dB] 5 17 13 7 5 2 5 8 13

Tabela 3. Architekt 1,8 m pozycja 5, tłumienie dźwięków wewnętrznych.

Poziom hałasu Lwoct

Do obliczania poziomu hałasu.

Poprawka Coct [dB], pasmo oktawowe, średnia częstotliwość [Hz] L = 1,2- 2,0 m
[Hz] 63 125 250 500 1000 2000 4000 8000
[dB] 13 -1 -4 -5 -5 -7 -10 -16

Poprawka Coct [dB], pasmo oktawowe, średnia częstotliwość [Hz] L = 2.1- 3.0 m
[Hz] 63 125 250 500 1000 2000 4000 8000
[dB] 5 0 -2 -4 -5 -7 -12 -18

Tabela 4a+4b. Poprawki Coct [dB].

Poziomy hałasu belki Architect Lwoct dla każdego pasma oktawowego w belce oblicza się przez dodanie do poziomu mocy akustycznej Lwa poprawki Coct z powyższej tabeli [dB(A)]. Poziomy hałasu oblicza się według następującego wzoru:

Lwoct = Lwa + Loct

Złącza i połączenia

Belka Architect jest dostępna w długościach od 1,2 m do 3,0 m, co 0,1 m. Średnica przyłącza wynosi 12 mm dla wody i 125 mm dla powietrza dla produktów Architect Luna, Prisma i Circum.

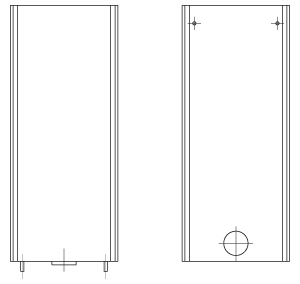

Modele Architect Luna, Prisma i Circum są dostępne z wieloma opcjami złączy. Oto jak należy określić, jakie złącze jest wymagane dla danego urządzenia:

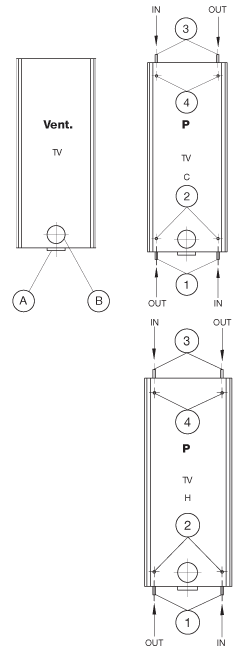

P: rurka • TV: widok z góry • C: chłodzenie • H: grzanie • IN: wejście • OUT: wyjście

  • Krok 1. Należy wskazać umiejscowienie przyłącza wentylacji.
  • Krok 2. Należy wskazać umiejscowienie przyłącza rurowego.

Przykładowe oznaczenia

Poniżej przedstawiono przykłady typowych opcji złączy: Typ A1 posiada poziome przyłącze powietrza na końcu oraz poziome przyłącze rurowe na tym samym końcu belki.


Złącza A1 i B4.

Wymiary, waga i zawartość wody

Różne wersje urządzenia Architect.

Wymiary Luna Prisma Circum
Szerokość [mm] 497 497 523
Wysokość [mm] 175 175 175
Product length undersize [mm] 8* 8* 8*
Sucha masa [kg/m] 11 11 11
Zawartość wody: chłodzenie [l/m] 0,50 0,50 0,50
Zawartość wody: ogrzewanie [l/m] 0,25 0,25 0,25

Tabela 1. Wymiary, waga i zawartość wody.
* Panel frontowy wystaje 4 [mm] poza szczyt belki, z każdej strony.

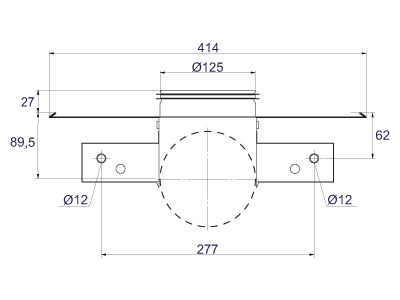

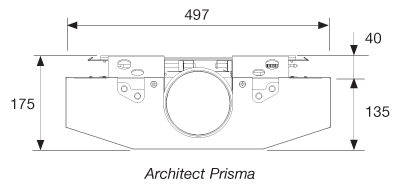

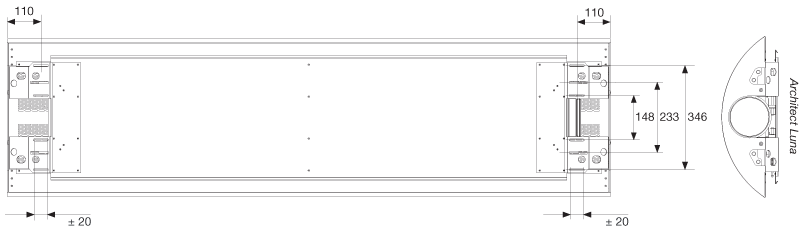

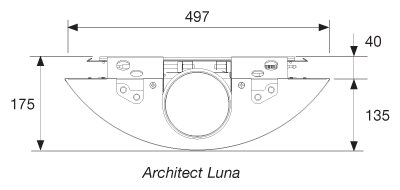

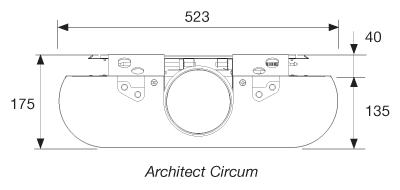

Architect Luna, Prisma i Circum, podwieszenie / wymiary.

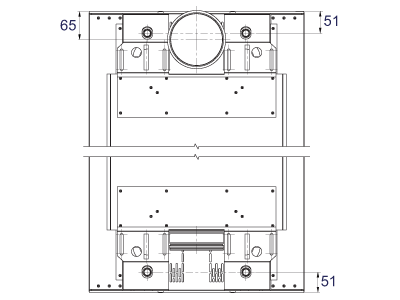

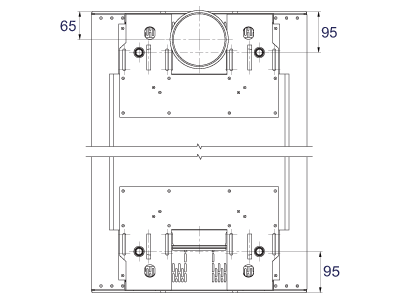

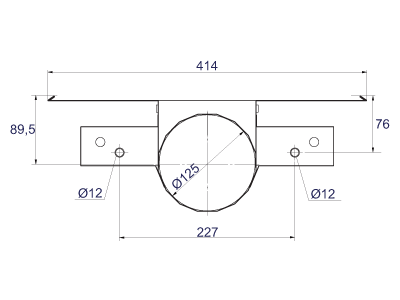

Wymiary przyłącza, chłodzenie


Przyłącza B1 + B3 (A1 + A3) | Przyłącza A2, B2, A4, B4

Wymiary przyłącza, ogrzewanie


Przyłącze A1 + A3 (B1 + B3) | Przyłącza A2, B2, A4, B4

Całkowita szerokość i długość poszczególnych modeli jest różna (patrz tabela 1).

Kod zamówienia

Architect -Luna -12 -125 -A1 -1,8 -60 -15
Szczegóły kodu:
Architect
Produkt
-Luna
Typ
Luna
Prisma
Circum
-12
Przyłącze wody [mm]
12
-125
Przyłącze powietrza
125, 2x125
-A1
Typ przyłącza
A1, A2, A3, A4, B1, B2, B3 lub B4
-1,8
Długość produktu [m]
1,2 - 3,0 (co 0,1)
-60
Ciśnienie statyczne w dyszach [Pa]
30 - 120
-15
Przepływ powietrza [l/s]
5 - 65

Dowiedz się więcej

Chcesz zamówić produkt? Wyślij e-mail » Zainteresowały Cię nasze produkty? Wypełnij formularz »
