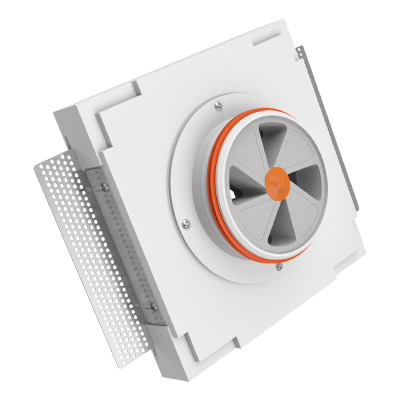

Bezramkowy anemostat gipsowy kwadratowy KVADRO

Opis Wymiary Dane techniczne Realizacje Pliki do pobrania

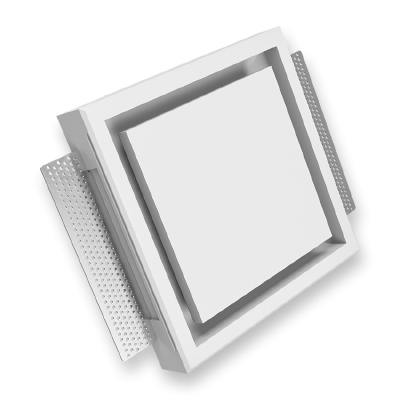

Anemostat KVADRO, wykonany z gipsu, zintegrowany jest z sufitem z płyt kartonowo-gipsowych, a następnie wykończony i pomalowany tą samą farbą i kolorem co sufit. Widoczny pozostaje tylko minimalistyczny otwór w kształcie ramy dla przepływu powietrza.

Ze względu ma wygodny montaż i niezawodne parametry techniczne produkt często wybierany jest przez specjalistów, którzy doceniają również stylowy wygląd oraz cichą i bezpieczną pracę. Maska anemostatu jest bezpiecznie utrzymywana na miejscu dzięki uchwytom magnetycznym, przylegającym całą powierzchnią do stalowego pierścienia w nasadce. Standardowe nawiewniki kierują strumień powietrza w stronę sufitu, co powoduje gromadzenie się wokół nich zanieszczeń. Natomiast anemostat KVADRO kieruje ten strumień bezpośrednio w dół, zapobierając zabrudzeniu sufitu. Boczne łączniki można łatwo wyregulować do stosowania z różnymi płytami gipsowo-kartonowymi. Mocowanie można wykonać w prosty i szybki sposób za pomocą wkrętów samogwintujących.

Zalety produktu:

• gipsowy korpus idealnie wpasowuje się w sufit, nie widać żadnych łączeń;
• maskę anemostatu można łatwo zdjąć, co upraszcza konserwację;
• przepustnice poliuretanowe służą do regulacji przepływu powietrza;
• produkt nadaje się zarówno do nawiewu, jak i wywiewu.

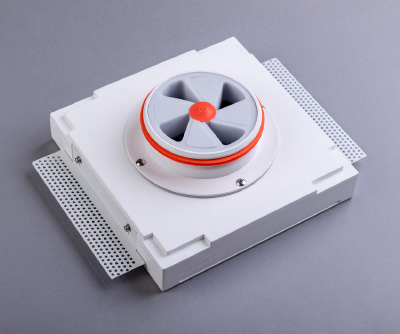

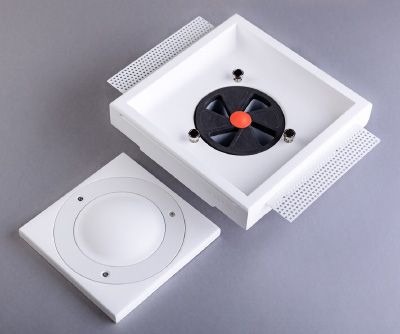

Budowa:

• niezwykle wysokiej jakości rama gipsowa;
• niezawodne uchwyty magnetyczne;
• wygodny sposób mocowania płyt gipsowo-kartonowych pojedynczych, podwójnych lub o niestandardowej szerokości;
• rowek do aplikacji szpachli;
• uszczelka antywibracyjna między ramą a łącznikiem;
• aerodynamiczny wypukły kształt w celu zmniejszenia wirów powietrza.

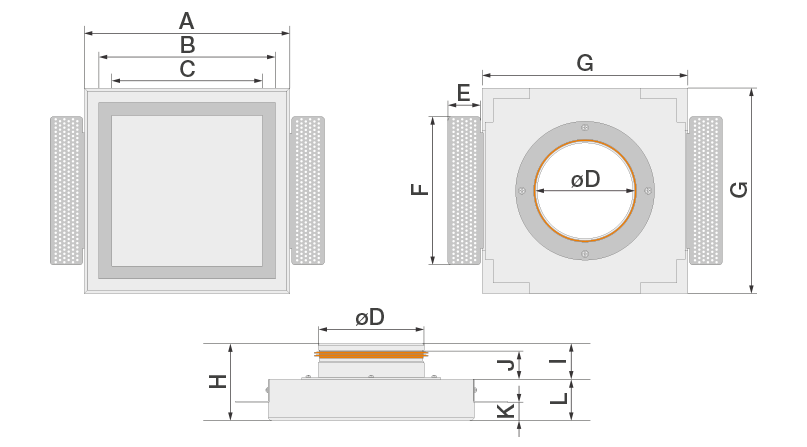

Typ	øD [mm]	A [mm]	B [mm]	C [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]	J [mm]	K [mm]	L [mm]
KVADRO-100	100	240	206	176	38	173	240	89	41	35	13-26	48
KVADRO-125	125	240	206	176	38	173	240	89	41	35	13-26	48

Parametry techniczne

	KVADRO-100	KVADRO-125
Średnica przyłącza kanału [mm]:	100	125
Kształt:	kwadratowy
Maks. zalecany przepływ powietrza na anemostat, nawiew [m³/h]:	80	80
Maks. zalecany przepływ powietrza na anemostat, wywiew [m³/h]:	95	95

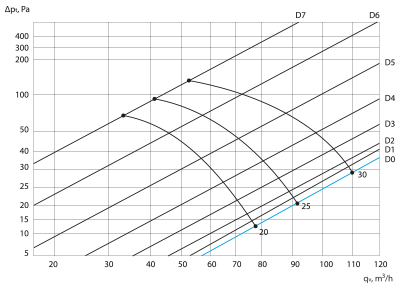

Wykresy wydajności (nawiew / wywiew)

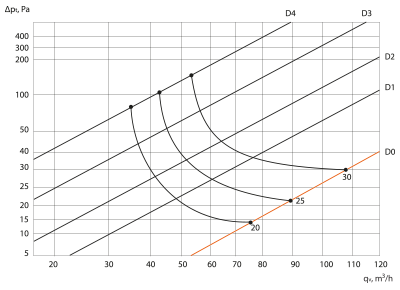

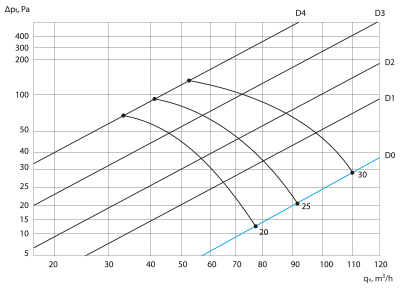

KVADRO-100:

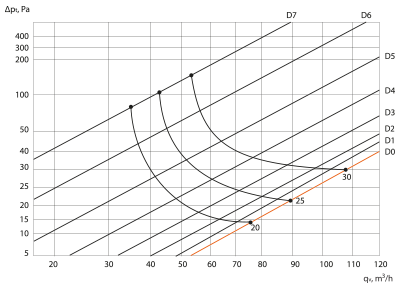

KVADRO-125:

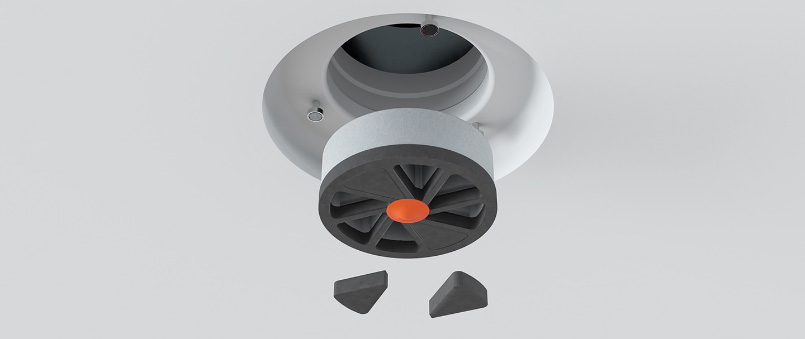

Przepustnica poliuretanowa

Do regulacji przepływu powietrza służą przepustnice poliuretanowe.
Oznaczenia zastosowane na wykresach wydajności powyżej:

• D0 - montaż bez przepustnicy;
• Dx - montaż z przepustnicą, gdzie x to ilość wstawionych segmentów.

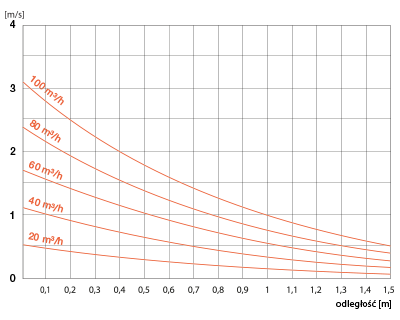

Wykres prędkości powietrza w zależności od odległości (KVADRO 100/125)
