Dysza nawiewna GD

Opis Wymiary Montaż Parametry techniczne Kalkulacja Pliki do pobrania

GD jest gumową dyszą nawiewną odpowiednią do wentylacji dużych powierzchni, w których wymagany jest duży zasięg strumieni powietrza. Dysza może być regulowana oraz może być montowana bezpośrednio w kanałach okrągłych (min. Ø250 mm), lub ścianach kanałów, (min. wysokość ściany kanału= 100 mm). Dysza może być stosowana zarówno do nawiewu ciepłego jak i chłodnego powietrza.

• Kierunkowy przepływ powietrza.
• Duży zasięg strumienia.
• Łatwy montaż.

Konserwacja

Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

• dysza: guma EPDM, twardość 60, czarna.

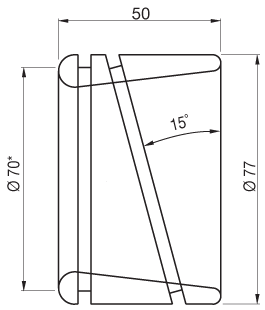

*Otwór min. ø70 mm

• Powierzchnia efektywna: 0.0027 m².

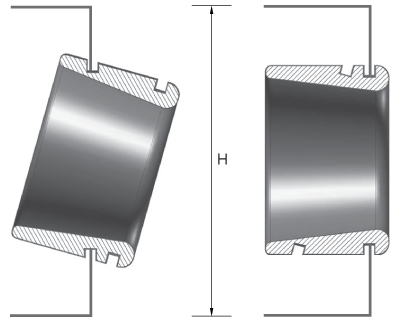

• Rowek prosty: do kanału prostokątnego.

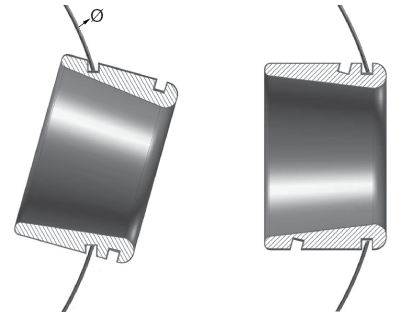

• Rowek skośny: do kanału okrągłego.

Ø > 250

H > 100

Wydajność

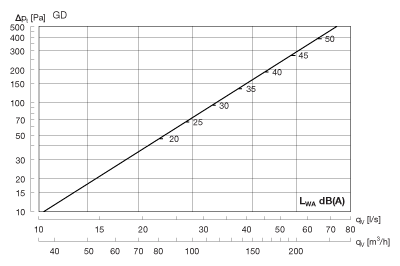

Strumień objętości q_v [l/s] i [m³/h], całkowite ciśnienie Δp_t [Pa], wyrzut l_0.3 [m] i poziom hałasu L_WA [dB(A)] mogą zostać odczytane z diagramu.

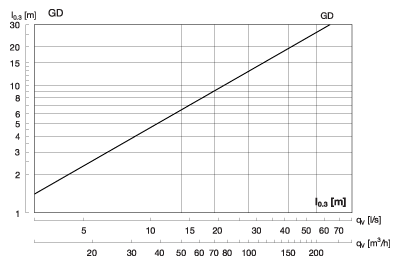

Wyrzut l_0.3

Wyrzut l_0.3 może zostać odczytany z diagramu dla powietrza przy prędkości 0,3 m/s.

Uzyskany poziom dźwięku

Poziom dźwięku z dysz należy dodać logarytmicznie do poziomu dźwięku pochodzącego od szumów przepływu
powietrza w kanale.

Poziom dźwięku w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako L_wok = L_WA+ K_ok. Wartość K_ok podano w tabeli poniżej.

Rozmiar	Średnia częstotliwość [Hz]
	63	125	250	500	1K	2K	4K	8K
GD	9	-2	0	1	-6	-14	-21	-25

Nawiew

Przykładowa kalkulacja została zaprezentowana dla dyszy nawiewnej LAD ».

Współczynniki obliczeniowe dla GD:

Rozmiar	Swobodny przekrój A	K1		K2		K3
	[m2]	[m3/h]	[l/s]	[m3/h]	[l/s]	[m3/h]	[l/s]
	0,0027	0,038	0,137	3,5	0,27	0,260	0,920
