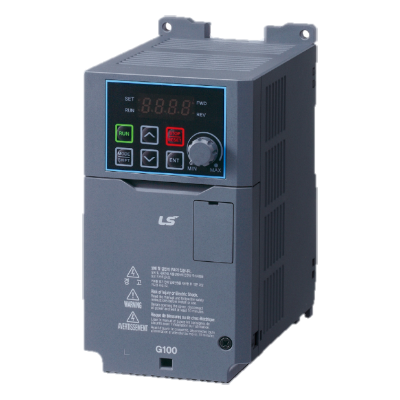

Falownik G100

Opis Dane techniczne Wymiary Pliki do pobrania

Ogólny napęd zoptymalizowany do szerokiego zastosowania we wszystkich sektorach przemysłu z bezczujnikowym sterowaniem wektorowym. Posiada ulepszoną wydajność oraz certyfikowaną wysoką niezawodność produktu.

Poprawiona wydajność momentu obrotowego dzięki bezczujnikowemu sterowaniu wektorowemu.
Dzięki ulepszonym, bezczujnikowym funkcjom sterowania wektorowego w porównaniu do naszego oryginalnego standardowego napędu, zachowuje wysoki moment obrotowy przy niskiej prędkości oraz skutecznie kontroluje silnik.

Wiele wygodnych funkcji dla użytkownika
Kompaktowa instalacja na szynie DIN i montaż jeden obok drugiego, port RJ jest usytuowany z przodu co czyni łatwym połączenie napędu z innymi urządzeniami.

Wysoka niezawodność produktu
Odporność na ciepło i odporność naszej obudowy wzrosły, a izolacja poprawiła się dzięki projektowi, który spełnia standard UL61800-5-1.

Przeznaczenie:

• branże: metal, windy, tekstylia, maszyny, branża spożywcza, papier, górnictwo, olej/gaz, woda;
• dźwigi;
• nawijarki
• miksery;
• przenośniki.

Główne funkcje:

• ulepszona kontrola → moment obrotowy o dużej mocy przy niskich prędkościach i w warunkach dużego obciążenia;
• montaż na szynie DIN, instalacja jeden obok drugiego → szybka i prosta instalacja urządzenia zajmująca mniej niż 5 minut; oszczędność miejsca;
• port RJ45 z przodu urządzenia → zwiększona wygoda ustawień produktu oraz rozszerzone możliwości połączeń z innymi urządzeniami;
• wsparcie sieci komunikacyjnej w terenie → możliwość połączenia z powszechnie używaną siecią;
• szybkie menu → szybkie i wygodne ustawienia w nawiązaniu do aplikacji klienta;
• filtr EMC → redukuje zakłócenia elektromagnetyczne, brak potrzeby zewnętrznej instalacji filtra - oszczędność miejsca;
• ulepszona odporność na ciepło oraz wydajniejsza obudowa → znacznie poprawiona niezawodność produktu i MTTF 27 lat gwarancji;
• obsługa sieci, wygodna instalacja → łatwa komunikacja sieci z możliwością edytowania;
• globalne standardy → gwarantowana niezawodność produktu

Sterowanie:

• tryb sterowania - V/F kompensacja poślizgu oraz bezczujnikowe sterowanie wektorowe;
• ustawienia częstotliwości - cyfrowo: 0,01 Hz; analogowo: 0,06 Hz (60 Hz);
• poziom częstotliwości - 1% częstotliwości szczytowej;
• wzór V/F - liniowy, redukcja momentu kwadratowego, V/F użytkownika;
• tolerancja przeciążenia - prąd znamionowy dla dużego obciążenia 150% 1 min; prąd znamionowy dla lekkiego obciążenia 120% 1 min;
• wzmocnienie momentu - pasywne wzmocnienie momentu; automatyczne wzmocnienie momentu

Działanie

• Tryb działania: klawiatura / listwa zaciskowa / opcje komunikacji w sieci.
• Ustawienia częstotliwości: analogowo: -10~10 (V), 0~10 (V), 4 ~20 (mA); cyfrowo: klawiatura.
• Funkcje: regulator PID, sterowanie 3-przewodowe, limit częstotliwości, drugi silnik, zakaz obrotu do przodu/tyłu, funkcje przełączanie zasilania, szybkie wyszukiwanie, mocne hamowanie, sterowanie góra-dół, hamowanie DC, skok częstotliwości, kompensacja poślizgu, auto restart, auto tuning, buforowanie energii, hamowanie strumieniem, NPN / PNP.
• Wejścia cyfrowe (5 Points) P1~P5: funkcje - do przodu, do tyłu, reset, błąd zewnętrzny, nagły błąd, funkcja JOG, częstotliwości krokowe (high, middle, low), przyspieszanie/hamowanie (high, middle, low), hamowanie DC, opcja drugiego silnika, zwiększanie / zmniejszanie częstotliwości, sterowanie 3-przewodowe, przełączenie do uniwersalnej operacji podczas operacji PID, polecenie analogowe stała częstotliwość, stop przyspieszania i zwalniania.
• Wyjście przekaźnikowe: wyjście awarii i trybów pracy falownika (N.O., N.C.) AC 250 V, 1 A lub niżej, DC 30 V lub niżej.
• Wyjście analogowe: 12 V DC, częstotliwość, prąd wyjściowy, napięcie wyjściowe, napięcie DC.

Parametry techniczne:

Model	0004G100-4	0008G100-4	0015G100-4	0022G100-4	0040G100-4
Zastosowany silnik | obciążenie ciężkie	0,40 kW	0,75 kW	1,50 kW	2,20 kW	4,00 kW
Zastosowany silnik | obciążenie lekkie	0,75 kW	1,50 kW	2,20 kW	4,00 kW	5,50 kW
Moc wyjściowa | obciążenie ciężkie	1,0 kVA	1,9 kVA	3,0 kVA	4,2 kVA	6,5 kVA
Moc wyjściowa | obciążenie lekkie	1,5 kVA	2,4 kVA	3,9 kVA	5,3 kVA	7,6 kVA
Prąd wyjściowy | obciążenie ciężkie	1,3 A	2,5 A	4,0 A	5,5 A	9,0 A
Prąd wyjściowy | obciążenie lekkie	2,0 A	3,1 A	5,1 A	6,9 A	10,0 A
Częstotliwość wyjściowa	0~400 Hz (IM Bezczujnikowa: 0~120 Hz)
Napięcie wyjściowe	3 × 380~480 V
Napięcie wejściowe	3 × 380~480 VAC (-15%~+10%)
Częstotliwość wejściowa	50~60 Hz (±5%)
Prąd wejściowy | obciążenie ciężkie	1,1 A	2,4 A	4,2 A	5,9 A	9,8 A
Prąd wejściowy | obciążenie lekkie	2,0 A	3,3 A	5,5 A	7,5 A	10,8 A
Waga	1,04 kg	1,08 kg	1,44 kg	1,46 kg	1,98 kg

Model	W1 [mm]	W2 [mm]	H1 [mm]	H2 [mm]	H3 [mm]	H4 [mm]	D1 [mm]	A [mm]	B [mm]	ø [mm]
0004G100-4	86,2	76,2	154,0	154,0	164,0	5,0	131,5	5,0	4,5	4,5
0008G100-4	86,2	76,2	154,0	154,0	164,0	5,0	131,5	5,0	4,5	4,5

Model	W1 [mm]	W2 [mm]	H1 [mm]	H2 [mm]	H3 [mm]	H4 [mm]	D1 [mm]	A [mm]	B [mm]	ø [mm]
0015G100-4	101,0	90,0	167,0	167,0	177,0	5,0	150,5	5,5	4,5	4,5
0022G100-4	101,0	90,0	167,0	167,0	177,0	5,0	150,5	5,5	4,5	4,5

Model	W1 [mm]	W2 [mm]	H1 [mm]	H2 [mm]	H3 [mm]	H4 [mm]	D1 [mm]	A [mm]	B [mm]	ø [mm]
0040G100-4	135,0	125,0	183,0	183,0	193,0	5,0	150,5	5,0	4,5	4,5
