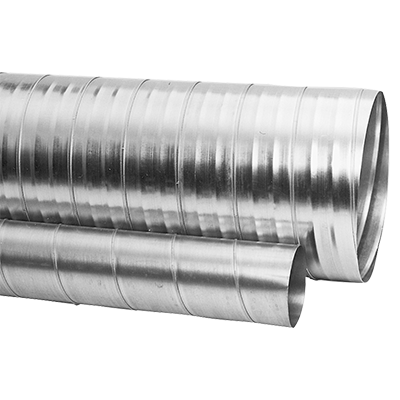

Kanał o przekroju okrągłym SR

Opis Wymiary Parametry techniczne Pliki do pobrania

Kanały wentylacyjne o przekroju okrągłym.

Kanały są zawsze produkowane lokalnie i posiadają różne grubości oraz różne właściwości charakterystyczne dla danego kraju.

Nie posiada wytłoczeń w funkcji Click. Na zamówienie może być dostarczony z wytłoczeniami do łączenia w systemie Click.

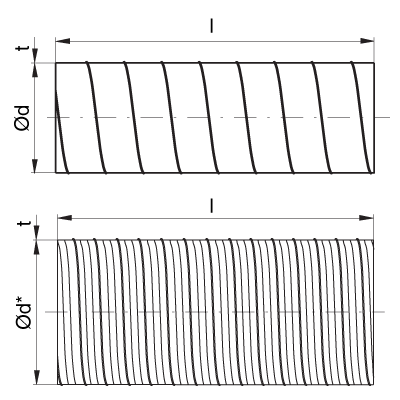

ød std [mm]	O πd [m]	A πd²/4 [m²]	t std [mm]	l std [mm]	ml std [kg/m]
63	0,198	0,003	0,50	3000	0,89
80	0,251	0,005	0,45	3000	0,91
100	0,314	0,008	0,45	3000	1,14
112	0,352	0,010	0,45	3000	1,28
125	0,393	0,012	0,45	3000	1,41
140	0,440	0,015	0,50	3000	1,76
150	0,471	0,018	0,50	3000	1,89
160	0,503	0,020	0,50	3000	2,02
180	0,565	0,025	0,50	3000	2,26
200	0,628	0,031	0,50	3000	2,56
224	0,704	0,039	0,50	3000	2,87
250*	0,785	0,049	0,50	3000	3,18
280*	0,880	0,062	0,55	3000	3,92
300*	0,942	0,071	0,55	3000	4,20
315*	0,990	0,078	0,55	3000	4,41
355*	1,115	0,099	0,55	3000	4,96
400*	1,257	0,126	0,55	3000	6,01
450*	1,414	0,159	0,60	3000	7,37
500*	1,571	0,196	0,70	3000	9,54
560*	1,759	0,246	0,70	3000	10,70
600*	1,885	0,283	0,70	3000	11,40
630*	1,979	0,312	0,70	3000	12,00
710*	2,231	0,396	0,80	3000	15,50
800*	2,513	0,503	0,80	3000	17,40
900*	2,827	0,636	0,90	3000	21,70
1000*	3,142	0,785	0,90	3000	24,10
1120*	3,519	0,985	0,90	3000	27,00
1250*	3,927	1,227	0,90	3000	30,20
1400*	4,398	1,539	1,25	2400	48,00
1500*	4,712	1,767	1,25	2400	51,40
1600*	5,027	2,011	1,25	2400	54,80

* Posiadają dodatkowe pofałdowanie usztywniające kanał

Specjalne wersje

Kanały możemy dostarczyć według określonych wymogów:

• w pośrednich wymiarach,
• bardzo szczelne, z uszczelką na zamku,
• o innych grubościach blachy.

Ekstraszczelne, z uszczelką
W przypadku gdy wymagana jest bardzo dobra szczelność, kanały mogą być wyposażone w specjalną uszczelkę na zamku.
Jest to bardzo efektywny i skuteczny sposób na zachowanie szczelności przy transferze produktów takich jak oleje roślinne i tłuszcze, jak również produkty ropopochodne oraz biały spirytus.

Inne grubości blachy
Jeżeli zachodzi potrzeba, aby kanały były bardziej stabilne np. z powodu wysokiego poziomu podciśnienia, możemy je wykonać z innej grubości blachy. Należy pamiętać, że inna grubość blachy powoduje również zmianę wewnętrznej średnicy kanału. Kształtki do takich kanałów muszą być oddzielnie wyspecyfikowane, a czasem również wykonane specjalnie na zamówienie.

Wzmacniające pofałdowania
Kanały o średnicy 250 mm i powyżej, posiadają dodatkowe pofałdowania dla zwiększenia sztywności i lepszego zachowania okrągłego kształtu.

Wytrzymałość

Nadciśnienie
Przy wysokim poziomie nadciśnienia, uszczelka zacznie najpierw gwizdać. Przy znacznie wyższym ciśnieniu, połączenia pomiędzy kanałami będą się oddalały. Jeżeli połączenia będą bardzo szczelne i ścisłe, kanały zaczną pękać na szwach. Cieśnienie, które mogłoby wywołać takie skutki, nie stosuje się do instalacji wentylacyjnych.

Podciśnienie
W instalacjach o wysokim poziomie podciśnienia zachodzi ryzyko odkształcenia kanałów. Zjawisko to określane jest mianem wyboczenia i może nastąpić nagle w najsłabszym punkcie systemu. Wyboczenie wędruje wzdłuż kanału, który może zostać całkowicie spłaszczony. Najsłabszym punktem jest zazwyczaj uszkodzenie kanału powstałe podczas transportu. Z tego powodu w systemach, w których ciśnienie jest zbliżone do krytycznych granic, kanały przed zamontowaniem należy dokładnie sprawdzić i używać tylko nieuszkodzonych!

Uszczelnienie
Stosowanie różnych uszczelnień jest uzależnione od występującego w systemie wentylacyjnym ciśnienia.

	Min. średnica [mm]	Maks. średnica [m]	Maks. ciśnienie dodatnie [Pa]	Maks. ciśnienie ujemne [Pa]
Stabilność uszczelki Safe	63	1600	-5000	3000
System kanałowy z certyfikacją Eurovent	63	315	-5000	2000
System kanałowy z certyfikacją Eurovent	400	1250	-750	2000
System kanałów zgodnie z normą EN 12237	63	1250	-750	2000
System kanałów - wytrzymałe rozwiązanie na zamówienie	63	1600	-5000	3000
