Kinetic

Opis Funkcje i zalety Dane techniczne Wymiary i waga Pliki do pobrania

Łatwa instalacja

Modele Kinetic można montować pionowo, nadają się także do montażu na ścianie lub w szafce kuchennej. Przy montażu w miejscu nieogrzewanym należy zaizolować przewody. Przewody można podłączyć do urządzenia poziomo, pionowo lub na obydwa sposoby naraz. Minimalna głębokość wewnętrzna szafki kuchennej: Modele V i B - 290 mm. Modele CW - 300 mm.

Modele V i B

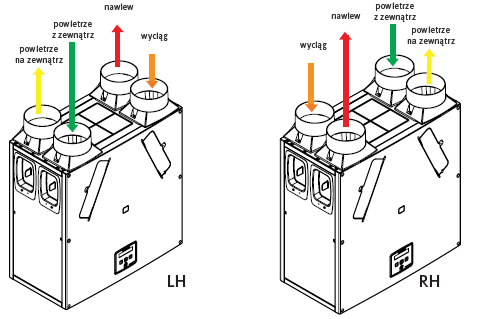

Instalacja prawo- lub lewostronna. Urządzenie posiada króćce rury w kierunku na zewnątrz po stronie prawej. Można je prosto odwrócić na miejscu instalacji zdejmując panel sterowania, obracając urządzenie o 180 stopni i ponownie zakładając panel sterowania.

Króćce poziome i pionowe: Kombinacja różnych opcji końcówek umożliwia instalację w ciasnych miejscach. Jeśli konieczne jest podłączenie pionowe i poziome na jednym wylocie/wlocie, można zamówić dodatkowe końcówki.

Odpływ skroplin można wyjmować od tyłu lub od spodu urządzenia. Korzystając z dostarczonego osprzętu przyłącze do skroplin wyjmuje się na zewnątrz urządzenia i można je wykonać po zakończeniu instalacji.

Funkcje i zalety:

• wymiennik krzyżowy przeciwprądowy - odzysk do 92%,
• wydajność: 250 m³/h,
• automatyka sterowania wliczona w cenę,
• nisko-energetyczne silniki prądu stałego EC/DC,
• łatwa wymiana filtrów bez konieczności zdejmowania panelu przedniego,
• możliwość zmiany kierunku otworów przyłączeniowych: wersja pionowa/pozioma,
• zdolność do podłączenia BMS,
• niska waga (modele Kinetic V i B - 15 kg),
• modele V i B pasują do standardowej szafki kuchennej o wymiarach: szerokość 600 mm, głębokość 290 mm,
• regulowany opóźnieniowy włącznik/wyłącznik czasowy.

Przepływ powietrza	Maks. wydajność, FID, 290 m³/h niski 20% normalny 30% boost 50% maks. 100%
Poziom hałasu (@ 3m)	20 dB(A) (normalny), 36 dB(A) (boost)
Zasilanie	220-240 V / 50Hz
Zużycie energii	150 W (maks.)
Rurka odprowadzenia skroplin	22 mm
Temperatura pracy (min./maks.)	-10°C / +45°C
Temperatura powietrza (min./maks.)	-10°C / +45°C
Wilgotność pracy (min./maks.)	0% / 95% RH

Wydajność SAP Appendix Q

	Określona moc wentylatora (W/l/s)	Sprawność cieplna %
K + 1	0,72	92%
K + 2	0,74	91%
K + 3	0,81	90%
K + 4	0,93	88%
K + 5	1,07	87%

Wydajność

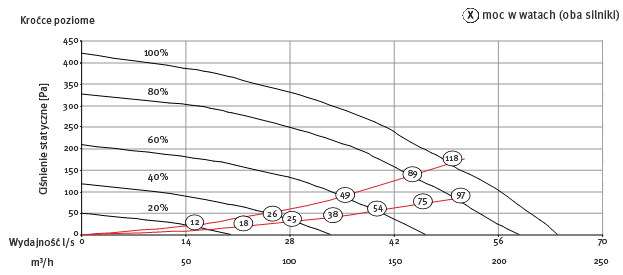

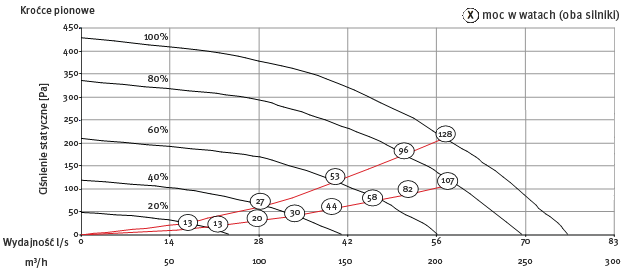

Prędkość wentylatorów można dowolnie regulować w pełnym zakresie ich wydajności:

Charakterystyka akustyczna

Przepływ, l/s	Tryb testowy	Pasmo oktawowe, Hz, dB SWL								SPL dB(A) @ 3 m
		63	125	250	500	1000	2000	4000	8000
10	Nawiew	47,8	40,2	38,0	31,1	28,2	22,1	23,6	30,9	21,4
	Wyciąg	47,0	38,7	36,0	29,9	25,0	22,4	23,3	30,8	20,6
	Na zewnątrz	43,6	36,2	37,4	30,9	27,4	23,3	24,2	31,4	18,6
18,	Nawiew	54,0	46,6	50,2	44,5	44,4	38,3	28,8	31,9	31,2
	Wyciąg	46,8	40,5	34,6	34,2	34,6	25,9	23,7	30,3	22,9
	Na zewnątrz	45,9	39,9	40,6	35,7	33,5	28,4	25,3	31,2	21,3
30	Nawiew	58,1	54,5	57,6	52,2	51,7	47,6	38,6	35,8	38,5
	Wyciąg	47,6	46,2	38,7	41,3	42,8	33,9	26,4	30,5	28,4
	Na zewnątrz	45,2	42,4	48,2	40,8	37,7	35,2	30,0	31,1	25,2
40	Nawiew	62,5	58,4	62,3	58,0	56,5	52,5	44,1	41,4	43,6
	Wyciąg	53,5	53,0	44,0	47,7	48,1	39,7	31,5	31,5	33,5
	Na zewnątrz	50,9	47,6	47,4	48,1	42,5	40,8	36,3	34,4	29,3
50	Nawiew	66,4	63,2	66,3	62,5	61,7	57,4	50,0	47,8	48,3
	Wyciąg	64,2	55,2	48,0	50,9	52,1	52,1	35,9	35,0	37,2
	Na zewnątrz	55,0	51,0	51,3	51,6	46,9	46,0	42,0	38,3	33,2

Badanie przeprowadzono zgodnie z BS848. Ciśnienie akustyczne na wyjściu podano sferycznie, nawiew i wywiew podano półsferycznie.

Minimalny prześwit między spodem urządzenia a blatem płyty grzejnej musi wynosić:
- dla gazowej: 750 mm
- dla elektrycznej: 650 mm

Waga:

Kinetic V&B: 15 kg

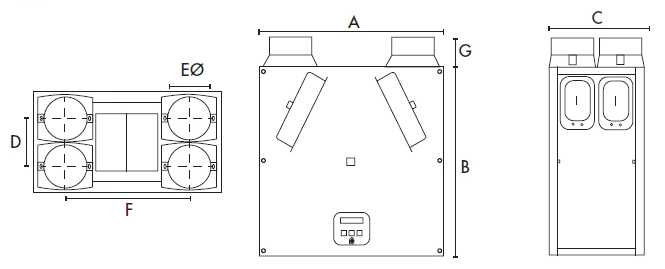

Kinetic V&B

A	B	C	D	øE	F	G
550 mm	550 mm	285 mm	140 mm	125 mm	360 mm	90 mm
