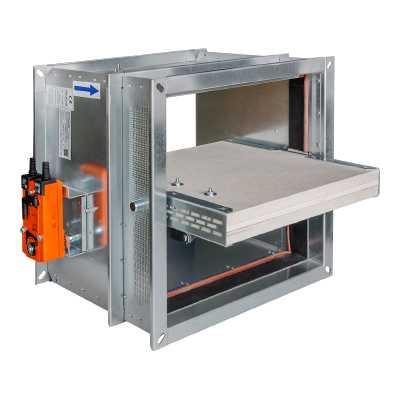

Klapa oddymiająca SDR1-M

Prostokątna klapa oddymiająca do wielostrefowych systemów oddymiania i odprowadzania ciepła. Korpus wykonany jest z stali ocynkowanej.

W przypadku pożaru dym i ciepło zostaną usunięte przez system oddymiania, a dzięki odpowiedniej konstrukcji, klapa otwiera się lub zamyka w zależności od scenariusza pożarowego, umożliwiając odprowadzanie dymu i ciepła z budynku.

Klapa wyposażona jest w siłownik 24 V lub 230 V i może być stosowana jak część automatyczna (AA) lub obsługiwana ręcznie (MA).

Jest oznaczona znakiem CE i certyfikowana zgodnie z normą EN12101-8, testowana zgodnie z normą EN1366-10 i klasyfikowana zgodnie z normą EN13501-4.

Klapa przeznaczona jest do montażu z poziomą osią obrotu w wielostrefowych systemach oddymiania kanałowego zgodnie z normą EN1366-8, w klasie dymoszczelności S, przy podciśnieniu 1000 Pa.

Wymiary:

• min. 160×180 mm,
• maks. 1500×800 mm.

Dane techniczne siłowników:

• zachęcamy do zapoznania się z instrukcją techniczną.

Klasyfikacje (EN13501-4) - SDR1-M:

• EI120 (v_ew– h_ow – i↔o)S 1500 C₁₀₀₀₀ AA multi;
• w konstrukcji typu Weichschott: EI90 (h_ow– v_ew – i↔o)S 1500 C₁₀₀₀₀ HOT400/30 AA multi;
• na kanale z kratką: EI120 (h_od– v_ed – i↔o)S 1500 C₁₀₀₀₀ HOT400/30 AA multi;
• na kanale bez kratki: EI90 (h_od– v_ed – i↔o)S 1500 C₁₀₀₀₀ HOT400/30 AA multi.

Karta katalogowa produktu:

Cenniki:

Regulaminy:

Broszury i ulotki:

Certyfikaty i atesty:

Certyfikat ISO 14001:2015 dla Lindab
aktualizacja: 2024-06-20 | typ: PDF | rozmiar: 2,90 MB | pobrano: 26728 Certyfikat ISO 9001:2015 dla Lindab
aktualizacja: 2023-04-07 | typ: PDF | rozmiar: 591 kB | pobrano: 23256

 Certyfikat stałości właściwości użytkowych SDR1-M
aktualizacja: 2022-04-24 | typ: PDF | rozmiar: 166 kB | pobrano: 230  Deklaracja właściwości użytkowych SDR1-M
aktualizacja: 2022-04-24 | typ: PDF | rozmiar: 91 kB | pobrano: 227

Instrukcje techniczne:

 Instrukcja techniczna SDR1-M
aktualizacja: 2022-04-23 | typ: PDF | rozmiar: 3,38 MB | pobrano: 160  System wentylacji oddymiającej Lindab
- instrukcja montażu
aktualizacja: 2022-04-24 | typ: PDF | rozmiar: 931 kB | pobrano: 215
