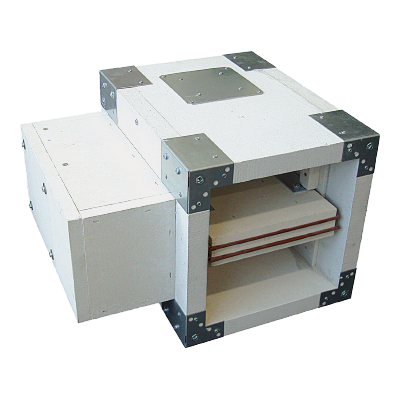

Klapa oddymiająca SDR2-M

Prostokątna klapa oddymiająca do wielostrefowych systemów oddymiania i odprowadzania ciepła. Przepustnica i korpus wykonane są z płyty z krzemianu wapnia. W przypadku pożaru dym i ciepło zostaną usunięte przez system oddymiania, a dzięki odpowiedniej konstrukcji, klapa otwiera się lub zamyka w zależności od scenariusza pożarowego, umożliwiając odprowadzanie dymu i ciepła z budynku.

Klapa wyposażona jest w siłownik 24 V lub 230 V i może być stosowana jak część automatyczna (AA) lub obsługiwana ręcznie (MA). Jest oznaczona znakiem CE i certyfikowana zgodnie z normą EN12101-8, testowana zgodnie z normą EN1366-10 i klasyfikowana zgodnie z normą EN13501-4.

Klapę można montować w pionie i w poziomie w wielostrefowych kanałowych systemach oddymiania zgodnie z normą EN 1366-8, o klasie dymoszczelności S, przy podciśnieniu 1000 Pa.

Wymiary:

• min. 180×180 mm,
• maks. 1600×1000 mm.

Dane techniczne siłowników:

• zachęcamy do zapoznania się z Instrukcją techniczną SDR2-M.

Klasyfikacja (EN13501-4:2016) – SDR2-M

Kanał pionowy:

• EI120 (h_od - i↔o)S 1000 C_mod HOT 400/30 MA multi,
• EI120 (h_od - i↔o)S 1000 C_mod HOT 400/30 AA multi.

Kanał poziomy:

• EI120 (v_ed - i↔o)S 1000 C_mod HOT 400/30 MA multi,
• EI120 (v_ed - i↔o)S 1000 C_mod HOT 400/30 AA multi.

Strop:

• EI120 (h_ow - i↔o)S 1500 C_mod HOT 400/30 MA multi,
• EI120 (h_ow - i↔o)S 1500 C_mod HOT 400/30 AA multi,
• EI90 (h_ow - i↔o)S 1000 C_mod HOT 400/30 AA multi.

Ściana:

• EI120 (v_ew - i↔o)S 1000 C_mod HOT 400/30 AA multi,
• EI90 (v_ew - i↔o)S 1500 C_mod HOT 400/30 AA multi,
• EI90 (v_ew - i↔o)S 1500 C_mod HOT 400/30 MA multi.

* w praktyce klapy nie są otwarte na początku zagrożenia dymnego.
