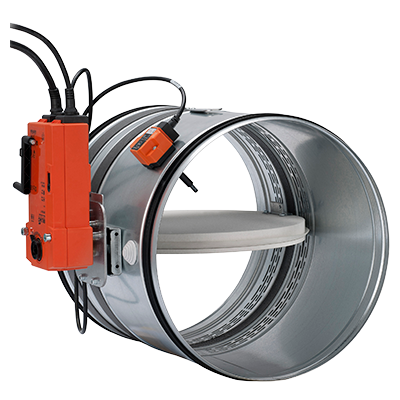

Okrągła klapa przeciwpożarowa WH25
Okrągła klapa przeciwpożarowa WH25
Okrągła klapa przeciwpożarowa WH25
Okrągła klapa przeciwpożarowa do systemów wentylacyjnych przechodzących przez ognioodporne ściany lub podłogi. Urządzenie jest wyposażone w 25 mm przegrodę wykonaną z ogniotrwałego materiału. Najwyższa klasa szczelności obudowy C, zgodnie ze standardem PN-EN 1751 sekcja C.3.
Klapa zapobiega rozprzestrzenianiu się ognia i dymu poprzez instalację wentylacyjną. Przetestowana i zaklasyfikowana w zgodności z normą PN-EN 1366-2 i PN-EN 13501-3 przy ciśnieniu ujemnym 500 Pa, a także oznaczona znakiem CE w zgodności z normą PN-EN 15650.

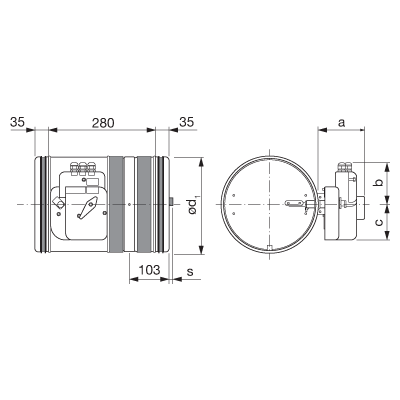

| ød1 [mm] |
S (pozycja przegrody) [mm] |
m [kg] |
| 100 | - | 2,6 |
| 125 | - | 2,7 |
| 140 | - | 2,8 |
| 150 | - | 2,9 |
| 160 | - | 3,0 |
| 180 | - | 3,2 |
| 200 | - | 3,5 |
| 224 | 4,0 | 4,0 |
| 250 | 17,0 | 4,5 |
| 280 | 32,0 | 5,0 |
| 300 | 42,0 | 5,6 |
| 315 | 49,5 | 5,9 |
Mechanizm:
| Typ mechanizmu | a [mm] |
b [mm] |
c [mm] |
| WH25B | 100 | 46 | 70 |
| WH25C | 63 | 52 | 94 |
| WH25M | 122 | 109 | 93 |
| WH25VSB/DSB | 85 | 50 | 65 |
Klasyfikacja odporności ogniowej zgodnie z normą PN-EN 13501-3:
| EI 120 S (500 Pa) |
EI 90 S (500 Pa) |
EI 60 S (500 Pa) |
||
| Ściana sztywna | ||||
|---|---|---|---|---|
| EI 120 S - montaż w pionowej ścianie sztywnej Minimalna grubość ściany 100 mm Minimalna gęstość ściany 550 kg/m³ Uszczelnienie zaprawą murarską lub gipsową ve (i↔o) |
Uszczelnianie "na mokro" |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| EI 90 S - montaż w pionowej ścianie sztywnej Minimalna grubość ściany 100 mm Minimalna gęstość ściany 550 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 100 kg/m³ ve (i↔o) |
Uszczelnienie "na sucho" |
- | ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| Ściana lekka | ||||
| EI 60 S - montaż w pionowej ścianie lekkiej (płycie karton-gips) Minimalna grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 80 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 80 kg/m³ ve (i↔o) |
Uszczelnienie "na sucho" |
- | - | ø min. 100 maks. 315 |
| EI 90 S - montaż w pionowej ścianie lekkiej (płycie karton-gips) Minimalna grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 80 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 100 kg/m³ ve (i↔o) |
Uszczelnienie "na sucho" |
- | ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| EI 120 S - montaż w pionowej ścianie lekkiej (płycie karton-gips) Minimalna grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 80 kg/m³ Uszczelnienie płytą karton-gips i zaprawą murarską lub gipsową ve (i↔o) |
Uszczelnianie "na mokro" |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| EI 90 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych) Minimalna grubość ściany 70 mm Minimalna gęstość ściany 995 kg/m³ Uszczelnianie zaprawą gipsową ho (i↔o) |
Uszczelnianie "na mokro" |
- | ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| EI 120 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych) Minimalna grubość ściany 100 mm Minimalna gęstość ściany 995 kg/m³ Uszczelnianie zaprawą gipsową ho (i↔o) |
Uszczelnianie "na mokro" |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| Strop | ||||
| EI 90 S - montaż w stropie Minimalna grubość stropu 100 mm Minimalna gęstość stropu 650 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) |
Uszczelnianie "na mokro" |
- | ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| EI 120 S - montaż w stropie Minimalna grubość stropu 150 mm Minimalna gęstość stropu 650 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) |
Uszczelnianie "na mokro" |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
Uszczelnienia typu FIRE BATT (WEICHSCHOTT):
| EI 120 S (300 Pa) |
EI 90 S (300 Pa) |
EI 60 S (300 Pa) |
||
| Ściana sztywna | ||||
|---|---|---|---|---|
| EI 120 S - montaż w sztywnej ścianie pionowej z uszczelnieniem typu Fire Batt (Weichschott) Minimalna grubość ściany 100 mm Minimalna gęstość ściany 550 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) |
Uszczelnianie "na mokro" |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| Minimalna odległość między 2 przepustnicami | 200 mm | 50 mm | 50 mm | |
| Ściana lekka | ||||
| EI 120 S - montaż w pionowej ścianie lekkiej (płycie karton-gips) z uszczelnieniem typu Fire Batt (Weichschott) Minimalna grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 80 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) |
Uszczelnianie "na mokro" |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| Minimalna odległość między 2 przepustnicami | 200 mm | 50 mm | 50 mm | |
| EI 120 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych) z uszczelnieniem typu Fire Batt (Weichschott) Minimalna grubość ściany 100 mm Minimalna gęstość ściany 995 kg/m³ Rock wool 140kg/m³ and endothermic varnish sealing ve (i↔o) |
Uszczelnianie "na mokro" |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| Minimalna odległość między 2 przepustnicami | 200 mm | 50 mm | 50 mm | |
| Strop | ||||
| EI 90 S - montaż w stropie i uszczelnienie typu Fire Batt (Weichschott) Minimalna grubość stropu 150 mm Minimalna gęstość stropu 650 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ho (i↔o) |
Uszczelnianie "na mokro" |
- | ø min. 100 maks. 315 |
ø min. 100 maks. 315 |
| Minimalna odległość między 2 przepustnicami | - | 200 mm | 200 mm | |
Oznaczenia:
- ø: wewnętrzna średnica klapy (mm)
- ve: instalacja pionowa
- ho: instalacja pozioma
- (i↔o): pochodzenie ognia jest nieistotne
- Pa: ciśnienie ujemne
- E: Integralność
- I: izolacja termiczna
- S: uszczelka przeciwdymowa
Typ komendy:
- B: manualna Basic,
- C: manualna Compact,
- M: manualna z magnesem.
Mikroprzełączniki położenia:
- S0: bez mikroprzełączników wskazujących pozycję (nie zalecane do wersji LR/LI),
- S2: z dwoma mikroprzełącznikami wskazującymi pozycję (w zestawie z MR/MI).
Magnes:
- M0: bez magnesu (tylko komendy typu „B”)
- LR: z magnesem przerywającym, tylko 24V DC
- LI: z magnesem przerywającym, tylko 24V DC
- MR: z magnesem przerywającym, poprzez układ scalony 24V DC lub 48V DC
- MI: z magnesem przerywającym, poprzez układ scalony 24V DC lub 48V DC
Typ siłownika:
- VPB: siłownik Belimo BLF24T (24V)
- DPB: siłownik Belimo BLF230T (230V)
Kod zamówienia
WH25 C -S0M0 -160
Szczegóły kodu:
WH25
Produkt
C
Typ komendy:
patrz: zakładka "Wersje"
patrz: zakładka "Wersje"
-S0M0
Wersja
patrz: zakładka "Wersje"
patrz: zakładka "Wersje"
-160
Wymiar
Klasa odporności ogniowej:
E I 60 S
Szczegóły kodu:
E
Szczelność
I
Izolacyjność
60
Czas (w minutach)
S
Dymoszczelność
