Prostokątna klapa przeciwpożarowa WK25
Prostokątna klapa przeciwpożarowa WK25
Prostokątna klapa przeciwpożarowa WK25

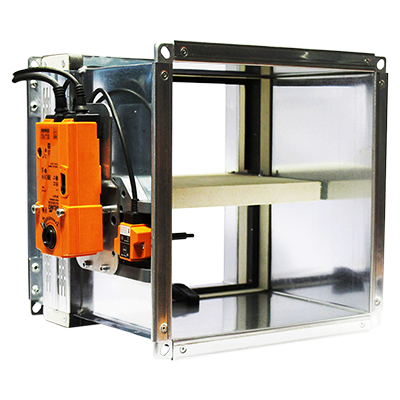

Prostokątna klapa przeciwpożarowa do systemów wentylacyjnych przechodzących przez ognioodporne ściany lub podłogi. Urządzenie jest wyposażone w 25 mm przegrodę wykonaną z ogniotrwałego materiału. Najwyższa klasa szczelności obudowy C zgodnie ze standardem PN-EN 1751 sekcja C.3.
Klapa zapobiega rozprzestrzenianiu się ognia i dymu poprzez instalację wentylacyjną. Przetestowana i zaklasyfikowana w zgodności z normą PN-EN 1366-2 i PN-EN 13501-3 przy ciśnieniu ujemnym 500 Pa, a także oznaczona znakiem CE w zgodności z normą PN-EN15656.

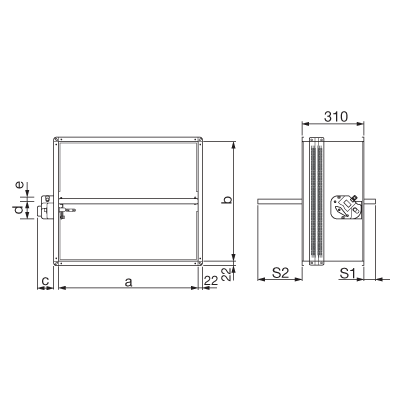

| a [mm] |
b [mm] |
S1 [mm] |
S2 [mm] |
| 100 | 200 | - | 21,5 |
| 150 | 250 | - | 46,5 |
| 200 | 300 | - | 71,5 |
| 250 | 350 | - | 96,5 |
| 300 | 400 | - | 121,5 |
| 350 | 450 | - | 146,5 |
| 400 | 500 | 7,5 | 171,5 |
| 450 | 550 | 32,5 | 196,5 |
| 500 | 600 | 57,5 | 221,5 |
| 550 | |||
| 600 | |||
| 650 | |||
| 700 | |||
| 750 | |||
| 800 |
Istnieje możliwość sparowania dwóch klap w celu uzyskania większego rozmiaru.
Mechanizm:
| Typ mechanizmu | c [mm] |
d [mm] |
e [mm] |
| WK25B | 84 | 88 | 28 |
| WK25M | 104 | 151 | 51 |
| WK25VGB/DGB | 74 | 92 | 164 |
Klasyfikacja odporności ogniowej zgodnie z normą PN-EN 13501-3:
| EI 180 S (500 Pa) |
EI 120 S (500 Pa) |
EI 90 S (500 Pa) |
EI 60 S (500 Pa) |
|
| Ściana sztywna | ||||
|---|---|---|---|---|
| EI 120 S - montaż w pionowej ścianie sztywnej Min. grubość ściany 100 mm Min. gęstość ściany 550 kg/m³ Uszczelnienie zaprawą murarską lub gipsową ve (i↔o) Uszczelnianie "na mokro" |
- | a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż w pionowej ścianie sztywnej Min. grubość ściany 100 mm Min. gęstość ściany 550 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 100 kg/m³ ve (i↔o) Uszczelnienie "na sucho" |
- | a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| Ściana lekka | ||||
| EI 120 S - montaż w pionowej ścianie lekkiej (płycie karton-gips) Min. grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 100 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 100 kg/m³ ve (i↔o) Uszczelnienie "na sucho" |
- | a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 90 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych) Min. grubość ściany 70 mm Min. gęstość ściany 995 kg/m³ Uszczelnienie płytą karton-gips ve (i↔o) Uszczelnianie "na mokro" |
- | - | a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż w pionowej ścianie lekkiej (ścianie z bloczków gipsowych) Min. grubość ściany 100 mm Min. gęstość ściany 995 kg/m³ Uszczelnienie płytą karton-gips ve (i↔o) Uszczelnianie "na mokro" |
- | a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| Strop | ||||
| EI 90 S - montaż w stropie Min. grubość stropu 100 mm Min. gęstość stropu 650 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) Uszczelnianie "na mokro" |
- | - | a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż w stropie Min. grubość stropu 150 mm Min. gęstość stropu 650 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) Uszczelnianie "na mokro" |
- | a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 180 S - montaż w stropie Min. grubość stropu 150 mm Min. gęstość stropu 2200 kg/m³ Uszczelnianie zaprawą murarską ho (i↔o) Uszczelnianie "na mokro" |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
Uszczelnienia typu FIRE BATT (WEICHSCHOTT)
| EI 120 S (300 Pa) |
EI 90 S (300 Pa) |
EI 60 S (300 Pa) |
|
| Ściana sztywna | |||
|---|---|---|---|
| EI 120 S - montaż w sztywnej ścianie pionowej z uszczelnieniem typu Fire Batt (Weichschott) Min. grubość ściany 100 mm Min. gęstość ściany 550 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) Uszczelnianie "na mokro" |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| Ściana lekka | |||
| EI 120 S - montaż w pionowej ścianie lekkiej (płycie kartonowo-gipsowej) z uszczelnieniem typu Fire Batt (Weichschott) Min. grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 100 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) Uszczelnianie "na mokro" |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż w stropie i uszczelnienie typu Fire Batt (Weichschott) Min. grubość ściany 100 mm Min. gęstość ściany 995 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) Uszczelnianie "na mokro" |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| Strop | |||
| EI 120 S - montaż w stropie i uszczelnienie typu Fire Batt (Weichschott) Min. grubość stropu 150 mm Min. gęstość stropu 650 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ho (i↔o) Uszczelnianie "na mokro" |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
Montaż poza przegrodą
| EI 120 S (300 Pa) |
EI 90 S (500 Pa) |
|
| Ściana sztywna | ||
|---|---|---|
| EI 120 S - montaż poza pionową ścianą sztywną Min. grubość ściany 100 mm Min. gęstość ściany 550 kg/m³ Uszczelnienie zaprawą murarską lub gipsową ve (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż pozapionową ścianą sztywną z uszczelnieniem typu Fire Batt (Weichschott) Min. grubość ściany 100 mm Min. gęstość ściany 550 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| Ściana lekka | ||
| EI 120 S - montaż poza pionową ścianą lekką (z płyty karton-gips) Min. grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 100 kg/m³ Uszczelnienie płytą karton-gips i wełną skalną 100 kg/m³ lub zaprawą murarską albo gipsową ve (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż poza pinową ścianą lekką (z płyty karton-gips) z uszczelnieniem typu Fire Batt (Weichschott) Min. grubość ściany 100 mm Wełna skalna ścienna, min. gęstość 100 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż pozapionową ścianą lekką (ścianą z bloczków gipsowych) Min. grubość ściany 100 mm Min. gęstość ściany 995 kg/m³ Uszczelnienie zaprawą murarską lub gipsową ve (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż poza pionową ścianą lekką (ścianą z bloczków gipsowych) z uszczelnieniem typu Fire Batt (Weichschott) Min. grubość ściany 100 mm Min. gęstość ściany 995 kg/m³ Wełna skalna 140 kg/m³ i uszczelnienie powłoką lakieru endotermicznego ve (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| Strop | ||
| EI 120 S - montaż poza stropem Min. grubość stropu 150 mm Min. gęstość stropu 650 kg/m³ Uszczelnienie zaprawą murarską lub gipsową? Uszczelnianie "na mokro" he (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
| EI 120 S - montaż poza stropem Min. grubość stropu 100 mm Min. gęstość stropu 650 kg/m³ Uszczelnienie zaprawą murarską lub gipsową Uszczelnianie "na mokro" he (i↔o) |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
Montaż w pionowej ścianie lekkiej (ścianie szybu)
| EI 90 S (300 Pa) |
EI 60 S (300 Pa) |
|
| Ściana lekka | ||
|---|---|---|
| EI 60 S - montaż w pionowej ścianie lekkiej (ścianie szybu) Min. grubość ściany 90 mm Uszczelnienie płytą karton-gips i zaprawą murarską lub gipsową ve (i↔o) Uszczelnianie "na mokro" |
a×b min. 100×200 maks. 800×600 |
a×b min. 100×200 maks. 800×600 |
Oznaczenia:
- a: wymiar a klapy (mm)
- b: wymiar b klapy (mm)
- ve: instalacja pionowa
- ho: instalacja pozioma
- (i↔o): pochodzenie ognia jest nieistotne
- Pa: ciśnienie ujemne
- E: Integralność
- I: izolacja termiczna
- S: uszczelka przeciwdymowa
Typ komendy:
- B: manualna Basic,
- C: manualna Compact,
- M: manualna z magnesem.
Mikroprzełączniki położenia:
- S0: bez mikroprzełączników wskazujących pozycję (nie zalecane do wersji LR/LI),
- S2: z dwoma mikroprzełącznikami wskazującymi pozycję (w zestawie z MR/MI).
Magnes:
- M0: bez magnesu (tylko komendy typu „B"),
- LR: z magnesem przerywającym, tylko 24V DC,
- LI: z magnesem przerywającym, tylko 24V DC,
- MR: z magnesem przerywającym, poprzez układ scalony 24V DC lub 48V DC,
- MI: z magnesem przerywającym, poprzez układ scalony 24V DC lub 48V DC.
Typ siłownika:
- VPB: Belimo BLF24T (24V),
- DPB: Belimo BLF230T (230V),
- VGB: Belimo BF24T (24V),
- DGB: Belimo BF230T (230V).
Kod zamówienia
WK25 -B -S0M0 -200 -300
Szczegóły kodu:
WK25
Produkt
-B
Typ komendy
patrz: zakładka "Wersje"
patrz: zakładka "Wersje"
-S0M0
Wersja
patrz: zakładka "Wersje"
patrz: zakładka "Wersje"
-200
Wymiar a
-300
Wymiar b
Klasa odporności ogniowej:
E I 90 S
Szczegóły kodu:
E
Szczelność
I
Izolacyjność
90
Czas (w minutach)
S
Dymoszczelność
