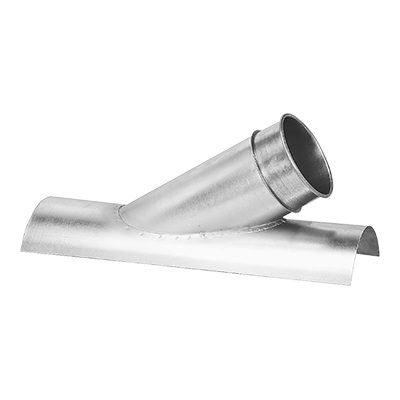

Kołnierz siodłowy PSVTR 30°

Opis Wymiary Pliki do pobrania

Kołnierz siodłowy, który montuje się za pomocą dwóch opasek MFK.

Jeśli ten produkt jest stosowany w instalacji odciągów zanieczyszczeń wiórowych, nie powinien być montowany przy pomocy wkrętów lub nitów.

Uwaga:
w celu skrócenia katalogu, tabela zawiera ograniczoną grupę elementów z naszego asortymentu - tylko te kołnierze siodłowe, których wymiary ød₁ i ød₃ mają tą samą wartość. Na zamówienie dostępne są również inne wymiary

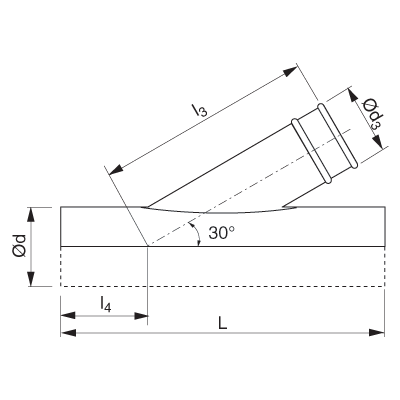

ød [mm]	ød3 [mm]	t [mm]	L [mm]	l3 [mm]	l4 [mm]
80	80	0,7	410	221	136
100	100	0,7	450	263	138
125	125	0,7	500	317	142
140	140	0,7	530	349	144
150	150	0,7	550	370	145
160	160	0,7	570	391	146
180	180	0,7	610	434	149
200	200	0,7	650	477	152
224	224	0,7	700	528	156
250	250	0,7	750	584	159
300	300	0,7	850	690	165
315	315	0,7	880	722	167
350	350	0,7	950	797	172
400	400	0,9	1050	904	179
450	450	0,9	1150	1010	185
500	500	0,9	1250	1117	192
560	560*	0,9	1370	1245	200
600	600*	0,9	1450	1330	205
630	630*	0,9	1510	1394	209
710	710*	0,9	1670	1565	220
800	800*	0,9	1850	1757	232
900	900*	0,9	2050	1971	245

* Wersja z kołnierzem FL.
