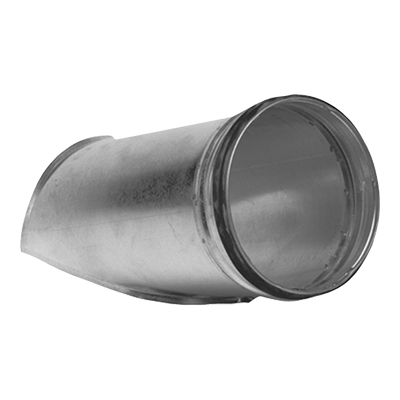

Kołnierz siodłowy PSVU 45°

Opis Wymiary Pliki do pobrania

Sztucer siodłowy pod kątem 45° do kanałów okrągłych.

Inne kąty - na zamówienie.

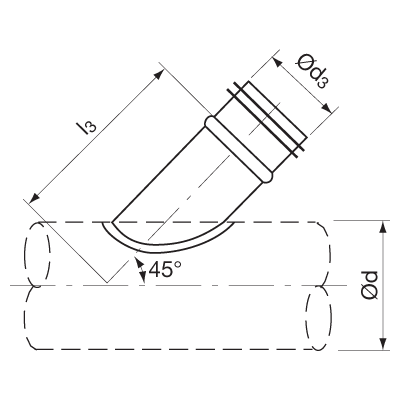

ød [mm]	ød3 [mm]	I3 [mm]
80	80	165
100	80	180
100	100	190
125	80	200
125	100	210
125	112	215
125	125	220
140	80	210
140	100	220
140	112	225
140	125	230
140	140	250
150	80	215
150	100	225
150	112	235
150	125	240
150	140	260
150	150	265
160	80	220
160	100	230
160	112	240
160	125	245
160	140	265
160	150	270
160	160	275
180	80	235
180	100	245
180	112	250
180	125	260
180	140	280
180	150	285
180	160	290
180	180	300
200	80	250
200	100	260
200	112	265
200	125	270
200	140	295
200	150	300
200	160	305
200	180	315
200	200	325
224	100	275
224	112	285
224	125	290
224	140	310
224	150	315
224	160	320
224	180	330
224	200	340
224	224	350
250	80	287
250	100	295
250	112	300
250	125	310
250	140	330
250	150	335
250	160	340
250	180	350
250	200	360
250	224	370
250	250	385
280	112	320
280	125	330
280	140	350
280	150	355
280	160	360
280	180	370
280	200	380
280	224	390
280	250	405
280	280	435
300	125	350
300	140	365
300	150	370
300	160	375
300	180	385
300	200	395
300	224	405
300	250	420
300	280	450
300	300	460
315	80	333
315	100	343
315	125	360
315	140	375
315	150	380
315	160	385
315	180	395
315	200	405
315	224	415
315	250	430
315	280	460
315	300	470
315	315	480
355	80	361
355	100	371
355	125	388
355	150	410
355	160	415
355	180	425
355	200	435
355	224	445
355	250	460
355	280	490
355	300	500
355	315	505
355	355	525
400	80	393
400	100	403
400	125	420
400	160	445
400	180	455
400	200	465
400	224	475
400	250	490
400	280	520
400	300	530
400	315	535
400	355	555
400	400	580
450	180	490
450	200	500
450	224	510
450	250	525
450	280	555
450	300	565
450	315	570
450	355	590
450	400	615
450	450	640
500	80	464
500	100	474
500	125	491
500	160	518
500	200	535
500	224	550
500	250	560
500	280	590
500	300	600
500	315	610
500	355	630
500	400	650
500	450	675
500	500	700
560	160	560
560	224	590
560	250	605
560	280	630
560	300	640
560	315	650
560	355	670
560	400	690
560	450	715
560	500	740
560	560	800
600	250	630
600	280	655
600	300	665
600	315	675
600	355	695
600	400	715
600	450	740
600	500	765
600	560	825
600	600	850
630	315	700
630	355	720
630	400	740
630	450	765
630	500	790
630	560	850
630	600	870
630	630	885
710	300	745
710	315	755
710	355	775
710	400	800
710	450	825
710	500	850
710	560	905
710	600	925
710	630	940
710	710	980
800	315	820
800	355	840
800	400	860
800	450	885
800	500	910
800	560	970
800	600	990
800	630	1005
800	710	1045
800	800	1090
900	355	910
900	400	935
900	450	960
900	500	980
900	560	1040
900	600	1060
900	630	1075
900	710	1115
900	800	1160
900	900	1210
1000	400	1005
1000	450	1030
1000	500	1055
1000	560	1110
1000	600	1130
1000	630	1145
1000	710	1185
1000	800	1230
1000	900	1280
1000	1000	1330
1120	500	1140
1120	560	1195
1120	600	1215
1120	630	1230
1120	710	1270
1120	800	1315
1120	900	1365
1120	1000	1415
1120	1120	1505
1250	500	1230
1250	560	1290
1250	600	1310
1250	630	1325
1250	710	1365
1250	800	1410
1250	900	1460
1250	1000	1510
1250	1120	1595
1250	1250	1660
