Kratka stalowa regulowana SSD
Kratka stalowa regulowana SSD
Kratka stalowa regulowana SSD

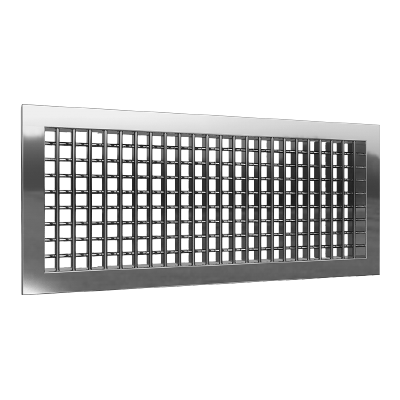

SSD to stalowa kratka z pojedynczym lub podwójnym rzędem regulowanych kierownic, wykonana ze stali nierdzewnej. Kratka stanowi doskonałe rozwiązanie do nawiewu powietrza, a dzięki możliwości regulacji osiąga się optymalne parametry przepływu i zasięgu. Kratka dostępna jest z kilkoma opcjami montażu i może być dostarczona z ramką montażową i przepustnicą przeciwbieżną.
Akcesoria są dostępne zarówno w wersji ocynkowanej jak i w wykonaniu ze stali nierdzewnej.
Dostępne w różnych standardowych wymiarach.
LindQST
Skorzystaj z zaawansowanego narzędzia online LindQST, aby obliczyć pełną gamę kratek i znaleźć odpowiedni rodzaj oraz wymiary dla wszystkich zastosowań. Wybór produktów, wymiarowanie pomieszczenia oraz wyszukiwanie dokumentacji są łatwo dostępne bezpośrednio na stronie internetowej lub urządzeniach mobilnych.
Znajdziesz to i wiele więcej na www.lindQST.com.
Konserwacja
Zdjąć kratkę w celu uzyskania dostępu do skrzynki rozprężnej lub kanału. Części zewnętrzne należy przecierać wilgotną ściereczką.
Akcesoria:
- rama montażowa: MFS / MFSS (stal ocynkowana / nierdzewna);
- przepustnica przeciwbieżna: DGS / DGSS (stal ocynkowana / nierdzewna);
Materiały i wykończenie:
- ramka i kierownice: stal nierdzewna;
- rama montażowa: stal ocynkowana/nierdzewna;
- przeciwbieżna przepustnica regulacyjna: obudowa ze stali ocynkowanej + łopatki z tworzywa sztucznego (DGS) lub obudowa ze stali nierdzewnej + łopatki aluminiowe (DGSS).
Standardowe wykończenie kratek:
- stal nierdzewna AISI 304, polerowana (BA), wysoki połysk.
Kratki dostępne są również w innych kolorach. Prosimy o kontakt z działem sprzedaży Lindab w celu uzyskania dalszych informacji.
Wymiary minimalne i maksymalne
H [mm] / L [mm] | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | → | 1200 |
100 | • | • | • | • | • | • | • | • | • | • |
150 | • | • | • | • | • | • | • | • | • | • |
200 | • | • | • | • | • | • | • | • | • | |
250 | • | • | • | • | • | • | • | • | ||
300 | • | • | • | • | • | • | • | |||
350 | • | • | • | • | • | • | ||||
400 | • | • | • | • | • | |||||
450 | • | • | • | • | ||||||
500 | • | • | • |
Standardowe kratki SSD dostępne są w powyższych rozmiarach min. i maks. Rozmiary niestandardowe są dostępne na życzenie.
Ramka i siatka

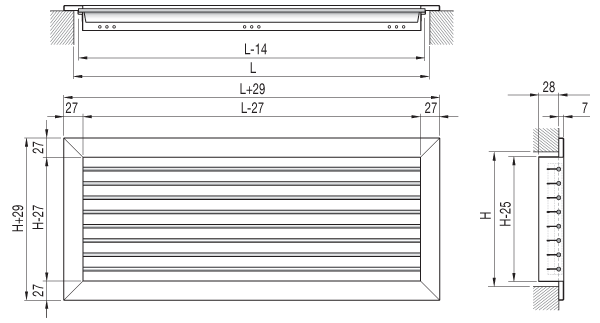

SSD-11, pojedynczy rząd poziomych kierownic:

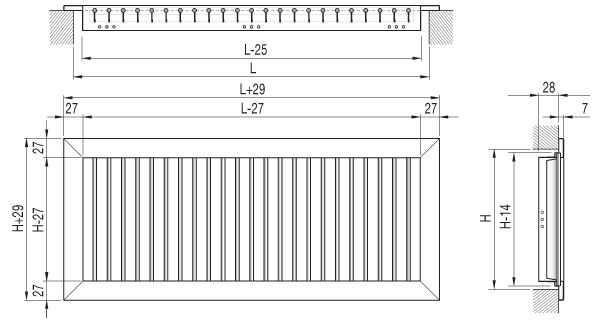

SSD-12, pojedynczy rząd pionowych kierownic:

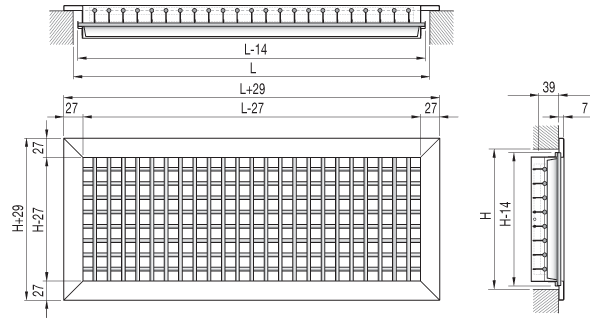

SSD-22, podwójny rząd kierownic; pionowe kierownice przednie i poziome kierownice tylne:
Nieprzygotowany:
V* - widoczne otwory na śruby / VM* - widoczne otwory na śruby + ramka montażowa:
* śruby nie są dołączone
VM (z ramą montażową MFS ze stali ocynkowanej). Dostępny również model VMSS (z ramą montażową MFSS ze stali nierdzewnej).
H - ukryte śruby / HM - ukryte śruby + ramka montażowa:
HM (z ramą montażową MFS ze stali ocynkowanej). Dostępny również model HMSS (z ramą montażową MFSS ze stali nierdzewnej).
Bez przepustnicy

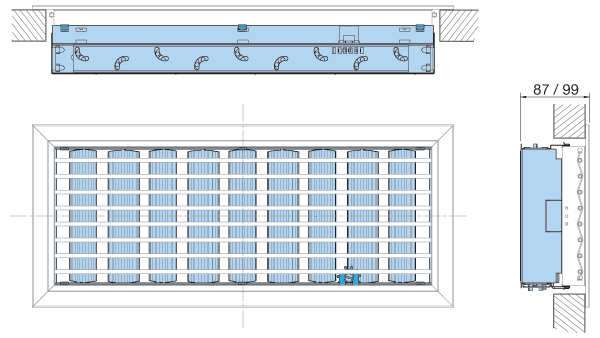

D - Przeciwbieżna przepustnica regulacyjna DGS
Do wszystkich wariantów SSD dostępna jest przepustnica DGS o pełnej długości, montowana na zaczep.
Przepustnica DGS wykonana jest z ocynkowanej stali z szerokimi łopatkami przeciwbieżnymi z tworzywa sztucznego. W celu regulacji natężenia przepływu powietrza można zmienić ustawienie łopatek, przekręcając koło zębate za pomocą wkrętaka.
SSD + głębokość DGS
SSD-11 i SSD-12, pojedynczy rząd kierownic: 87 mm.
SSD-22, podwójny rząd kierownic: 99 mm.
Uwaga! Dostępny jest również wariant DGSS z obudową ze stali nierdzewnej i kierownicami z aluminium - patrz kod zamówienia.
Powierzchnia wolna
SSD-22:
L | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | |
H | Ak [m²] | |||||||||||
100 | 0,007 | 0,009 | 0,012 | 0,015 | 0,018 | 0,02 | 0,023 | 0,026 | 0,028 | 0,031 | 0,034 | |
150 | 0,011 | 0,016 | 0,020 | 0,025 | 0,030 | 0,034 | 0,039 | 0,043 | 0,048 | 0,053 | 0,057 | |
200 | 0,022 | 0,029 | 0,035 | 0,042 | 0,048 | 0,055 | 0,061 | 0,067 | 0,074 | 0,080 | ||
250 | 0,037 | 0,045 | 0,054 | 0,062 | 0,070 | 0,079 | 0,087 | 0,095 | 0,104 | |||
300 | 0,056 | 0,066 | 0,076 | 0,086 | 0,096 | 0,106 | 0,117 | 0,127 | ||||
350 | 0,078 | 0,090 | 0,102 | 0,114 | 0,126 | 0,138 | 0,150 | |||||
400 | 0,104 | 0,118 | 0,131 | 0,145 | 0,159 | 0,173 | ||||||
450 | 0,133 | 0,149 | 0,165 | 0,181 | 0,196 | |||||||
500 | 0,167 | 0,184 | 0,202 | 0,220 |
SSD-22 (cd.)
L | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | |
H | Ak [m²] | |||||||||||
100 | 0,037 | 0,039 | 0,042 | 0,045 | 0,047 | 0,05 | 0,053 | 0,056 | 0,058 | 0,061 | 0,064 | |
150 | 0,062 | 0,066 | 0,071 | 0,075 | 0,08 | 0,085 | 0,089 | 0,094 | 0,098 | 0,103 | 0,107 | |
200 | 0,087 | 0,093 | 0,1 | 0,106 | 0,113 | 0,119 | 0,125 | 0,132 | 0,138 | 0,145 | 0,151 | |
250 | 0,112 | 0,12 | 0,128 | 0,137 | 0,145 | 0,153 | 0,162 | 0,17 | 0,178 | 0,187 | 0,195 | |
300 | 0,137 | 0,147 | 0,157 | 0,167 | 0,178 | 0,188 | 0,198 | 0,208 | 0,218 | 0,228 | 0,239 | |
350 | 0,162 | 0,174 | 0,186 | 0,198 | 0,21 | 0,222 | 0,234 | 0,246 | 0,258 | 0,27 | 0,282 | |
400 | 0,187 | 0,201 | 0,215 | 0,229 | 0,243 | 0,256 | 0,27 | 0,284 | 0,298 | 0,312 | 0,326 | |
450 | 0,212 | 0,228 | 0,244 | 0,259 | 0,275 | 0,291 | 0,307 | 0,322 | 0,338 | 0,354 | 0,37 | |
500 | 0,237 | 0,255 | 0,272 | 0,29 | 0,308 | 0,325 | 0,343 | 0,36 | 0,378 | 0,396 | 0,413 |
Szybki dobór, nawiew powietrza, SSD-22
Dane ważne dla: nawiewu powietrza, ustawienie kierownic 0º, warunki izotermiczne, zasięg bez efektu sufitowego (odległość >800 mm od sufitu).
Oznaczenia: Ak = powierzchnia efektywna [m²]; Vk = prędkość efektywna [m/s]; Δpt = całkowita strata ciśnienia [Pa]; LWA = poziom mocy akustycznej [dB(A)]; l0.2 = zasięg do prędkości 0,2 [m/s].
H = 100
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||||||||
[m³/h] | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | |
[l/s] | 28 | 42 | 56 | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | |
200x100 (0,009) |
LWA Vk Δpt l0.2 |
<20 3 5,9 7,3 |
23 4,4 13,3 10,8 |
31 5,9 23,7 14,2 |
38 7,4 37 17,6 |
44 8,9 53,3 21,0 |
48 10,3 72,6 24,3 |
||||||||
300x100 (0,015) |
LWA Vk Δpt l0.2 |
<20 2,8 5,4 8,7 |
<20 3,7 9,5 11,5 |
26 4,7 14,9 14,3 |
32 5,6 21,4 17,0 |
36 6,5 29,2 19,7 |
41 7,5 38,1 22,4 |
47 9,4 59,5 >25 |
|||||||
400x100 (0,020) |
LWA Vk Δpt l0.2 |
<20 2,7 5,1 10,0 |
<20 3,4 8 12,4 |
24 4,1 11,5 14,7 |
28 4,8 15,6 17,1 |
32 5,5 20,4 19,4 |
39 6,8 31,9 24,0 |
45 8,2 45,9 >25 |
50 9,6 62,5 >25 |
||||||
500x100 (0,026) |
LWA Vk Δpt l0.2 |
<20 2,7 5 11,1 |
<20 3,2 7,1 13,2 |
22 3,8 9,7 15,3 |
26 4,3 12,7 17,4 |
33 5,4 19,8 21,5 |
39 6,5 28,5 >25 |
43 7,6 38,9 >25 |
47 8,6 50,7 >25 |
||||||
600x100 (0,031) |
LWA Vk Δpt l0.2 |
<20 2,7 4,9 12,1 |
<20 3,1 6,6 14,0 |
21 3,6 8,6 15,9 |
28 4,5 13,5 19,7 |
34 5,3 19,5 23,5 |
38 6,2 26,5 >25 |
42 7,1 34,6 >25 |
46 8 43,8 >25 |
49 8,9 54 >25 |
|||||
800x100 (0,042) |
LWA Vk Δpt l0.2 |
<20 2,6 4,8 13,9 |
20 3,3 7,4 17,2 |
26 4 10,7 20,5 |
30 4,6 14,5 23,7 |
34 5,3 19 >25 |
38 5,9 24 >25 |
41 6,6 29,7 >25 |
48 8,3 46,4 >25 |
H = 150
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||||
[m³/h] | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | |
[l/s] | 69 | 83 | 97 | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | 556 | |
300x150 (0,025) |
LWA Vk Δpt l0.2 |
<20 2,8 5,2 11,2 |
<20 3,3 7,5 13,4 |
23 3,9 10,3 15,5 |
27 4,4 13,4 17,6 |
34 5,6 21 21,8 |
39 6,7 30,2 >25 |
44 7,8 41,1 >25 |
48 8,9 53,7 >25 |
|||||
400x150 (0,034) |
LWA Vk Δpt l0.2 |
<20 2,4 4 11,6 |
<20 2,8 5,5 13,4 |
<20 3,3 7,2 15,3 |
26 4,1 11,2 18,9 |
31 4,9 16,2 22,5 |
36 5,7 22 >25 |
40 6,5 28,7 >25 |
44 7,3 36,4 >25 |
47 8,1 44,9 >25 |
||||
500x150 (0,043) |
LWA Vk Δpt l0.2 |
<20 2,6 4,5 13,7 |
<20 3,2 7 16,9 |
25 3,8 10,1 20,2 |
30 4,5 13,7 23,4 |
34 5,1 17,9 >25 |
37 5,8 22,6 >25 |
40 6,4 27,9 >25 |
47 8 43,6 >25 |
|||||
600x150 (0,053) |
LWA Vk Δpt l0.2 |
<20 2,6 4,8 15,5 |
<20 3,2 6,9 18,5 |
25 3,7 9,3 21,4 |
29 4,2 12,2 24,4 |
32 4,8 15,4 >25 |
35 5,3 19 >25 |
42 6,6 29,7 >25 |
48 7,9 42,8 >25 |
|||||
800x150 (0,071) |
LWA Vk Δpt l0.2 |
<20 2,4 3,8 16,1 |
<20 2,7 5,1 18,7 |
21 3,1 6,7 21,2 |
24 3,5 8,5 23,8 |
28 3,9 10,5 >25 |
34 4,9 16,3 >25 |
40 5,9 23,5 >25 |
49 7,8 41,8 >25 |
H = 200
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | |||||||||||
[m³/h] | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1250 | 1500 | 2000 | 2500 | |
[l/s] | 111 | 139 | 167 | 194 | 222 | 250 | 278 | 347 | 417 | 556 | 694 | |
400x200 (0,048) |
LWA Vk Δpt l0.2 |
<20 2,3 3,6 13,0 |
<20 2,9 5,7 16,2 |
22 3,5 8,2 19,2 |
27 4 11,1 22,3 |
31 4,6 14,5 >25 |
35 5,2 18,4 >25 |
38 5,8 22,7 >25 |
45 7,2 35,5 >25 |
50 8,7 51,1 >25 |
||
500x200 (0,061) |
LWA Vk Δpt l0.2 |
<20 2,3 3,5 14,5 |
<20 2,7 5,1 17,3 |
21 3,2 6,9 20,0 |
25 3,6 9 22,7 |
28 4,1 11,4 >25 |
32 4,6 14,1 >25 |
38 5,7 22,1 >25 |
44 6,8 31,8 >25 |
|||
600x200 (0,074) |
LWA Vk Δpt l0.2 |
<20 2,3 3,5 15,8 |
<20 2,6 4,7 18,3 |
<20 3 6,2 20,8 |
23 3,4 7,8 23,3 |
26 3,8 9,6 >25 |
33 4,7 15 >25 |
39 5,6 21,6 >25 |
48 7,5 38,5 >25 |
|||
800x200 (0,100) |
LWA Vk Δpt l0.2 |
<20 2,2 3,4 18,1 |
<20 2,5 4,3 20,3 |
<20 2,8 5,3 22,5 |
25 3,5 8,3 >25 |
31 4,2 11,9 >25 |
40 5,6 21,1 >25 |
47 7 33 >25 |
H = 300
Wymiar kratki [mm] (Ak) |
Przepływ powietrza | ||||||||
[m³/h] | 800 | 900 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | |
[l/s] | 222 | 250 | 278 | 347 | 417 | 556 | 694 | 833 | |
500x300 (0,096) |
LWA Vk Δpt l0.2 |
<20 2,3 3,6 18,4 |
<20 2,6 4,6 20,6 |
<20 2,9 5,7 22,8 |
26 3,6 8,9 >25 |
32 4,3 12,8 >25 |
41 5,8 22,7 >25 |
48 7,2 35,4 >25 |
|
600x300 (0,117) |
LWA Vk Δpt l0.2 |
<20 2,1 3,1 18,9 |
<20 2,4 3,9 20,9 |
21 3 6 >25 |
27 3,6 8,7 >25 |
36 4,8 15,5 >25 |
43 6 24,1 >25 |
48 7,2 34,8 >25 |
|
800x300 (0,157) |
LWA Vk Δpt l0.2 |
<20 2,2 3,3 22,6 |
<20 2,7 4,8 >25 |
28 3,5 8,5 >25 |
35 4,4 13,3 >25 |
40 5,3 19,1 >25 |

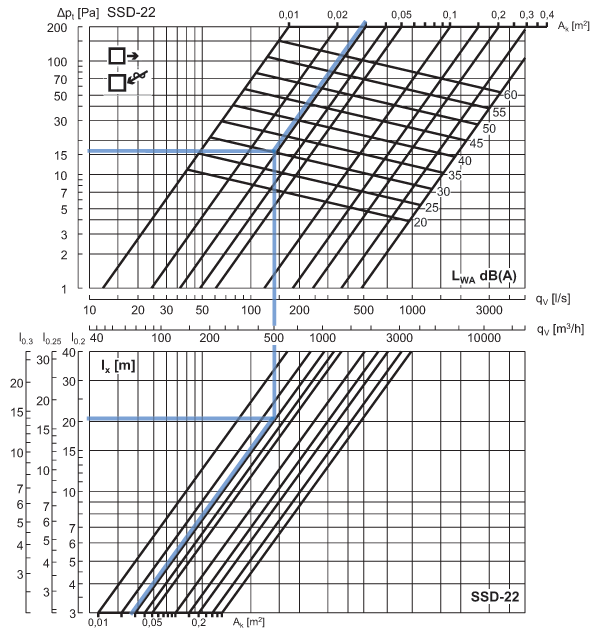

Wydajność
Strumień powietrza qv [l/s] i [m3/h], strata ciśnienia całkowitego Δpt [Pa], zasięg l0.2 [m] oraz poziom mocy akustycznej LWA [dB(A)] można zobaczyć na wykresach.
Przykład: wymiar kratki SSD-22 (L×H): 400×150 mm, powierzchnia wolna Ak: 0,034 m², przepływ powietrza qv: 500 m³/h (139 l/s).
Wynik: poziom mocy akustycznej LWA: ~26 [dB(A)], całkowita strata ciśnienia Δpt: ~11 [Pa], zasięg Δl0.2: ~19 [m].
Dane ważne dla: nawiewu powietrza, ustawienie lameli 0º, warunki izotermiczne, zasięg bez efektu sufitowego (odgległość > 800 mm do sufitu).
W przypadku kratek o wolnej powierzchni > 0,4 m2 zalecamy skorzystanie z narzędzia do obliczeń online Lindab znajdującego się na stronie www.lindQST.com.
Rozpraszanie strumienia powietrza
Zasięg lx [m] ze średnią prędkością 0,2, 0,25 i 0,3 m/s, ustawienie łopatek 0° bez efektu sufitowego (odległość od kratki do sufitu ponad 800 mm) widać na wykresach. Korekta na rozproszenie - patrz tabela poniżej.
Poziom mocy akustycznej LWA
Poziom mocy akustycznej LWA [dB(A)] dla kierownic nieruchomych ustawionych pod kątem 0° można zobaczyć na wykresach. Poziomy mocy akustycznej odnoszą się do kratek bez przepustnicy regulacyjnej. Korekta poziomów mocy akustycznej na ustawieniach przepustnicy [dB] znajduje się w poniższej tabeli.
Blade settings | 45° | 90° |
Throw lx | x 0,81 | x 0,61 |
Całkowita strata ciśnienia Δpt* | x 1,13 | x 1,40 |
Poziom mocy akustycznej LWA* | + 3 | + 7 |
* dla SSD-22
Poziom mocy akustycznej w zależności od częstotliwości
Poziom mocy akustycznej w paśmie częstotliwości jest zdefiniowany jako LWf = LWA+Kok. Wartości Kok podane są w poniższej tabeli.
Częstotliwość [Hz] | ||||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
Nawiew | -1 | -1 | -1 | -2 | -7 | -12 | -16 | -16 |
Wywiew | -5 | -5 | -2 | -3 | -4 | -14 | -21 | -19 |
Przeciwbieżna przepustnica regulacyjna DGA
Korekta całkowitej straty ciśnienia Δpt [Pa] i poziomu mocy akustycznej LWA [dB(A)] przy użyciu przepustnicy. Patrz tabela poniżej.
Ustawienie przepustnicy | Otwarta | 25% zamknięta | 50% zamknięta |
Całkowita strata ciśnienia Δpt | x 1,16 | x 1,34 | x 4,4 |
Poziom mocy akustycznej LWA | + 2 | + 7 | + 14 |
Powietrze wywiewane
- Poziom mocy akustycznej LWA:- 2.
Zasięg

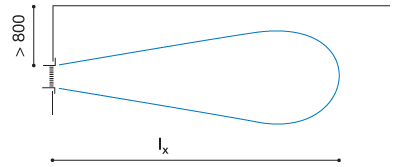

Wszystkie podane dane dotyczące zasięgu odnoszą się do instalacji w odległości większej niż 800 mm od sufitu.

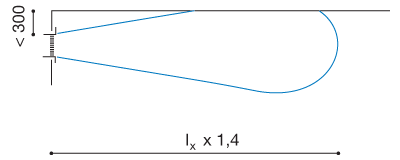

W przypadku kratek zainstalowanych w odległości mniejszej niż 300 mm od sufitu, strumień powietrza zostaje zwiększony o 40%:
lx wynikowo = 1,4 x lx wynik z diagramu

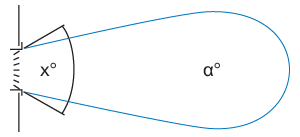

Rozpraszanie strumienia powietrza
Regulowane lamele dla różnych typów rozpraszania strumienia, wartość korekcji można zobaczyć w tabeli.
X = 45° = α = 35°
X = 90° = α = 60°
Kod zamówienia
1: pojedyncze odchylenie
2: podwójne odchylenie (tylko siatka 2)
1: pozioma
2: pionowa
(brak): nieprzygotowany
V: montaż z widocznymi śrubami
VM: widoczne śruby + ramka
VMSS: widoczne śruby + ramka (stal nierdzewna)
H: montaż z ukrytymi śrubami
HM: montaż z ukrytymi śrubami + ramka
HMSS: montaż z ukrytymi śrubami + ramka (stal nierdzewna)
(brak): brak akcesoriów
D: przeciwbieżna przepustnica regulacyjna
DSS: przeciwbieżna przepustnica regulacyjna (stal nierdzewna)
150 - 1200
100 - 500
(brak): stal nierdzewna AISI 304, polerowana, wysoki połysk
xxxx: na zamówienie, inny kolor RAL
Karta katalogowa produktu:
Cenniki:
Regulaminy:
dla Konsumentów i Przedsiębiorców na prawach konsumenta dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 192 Ogólne Warunki Sprzedaży Produktów Lindab Sp. z o.o.
dla Przedsiębiorców
dla Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 288 kB | pobrano: 215 Warunki Dostaw Produktów Lindab Sp. z o.o.
dla Przedsiębiorców do Dostaw Wewnątrzkrajowych
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 222 kB | pobrano: 143 Warunki Obrotu Opakowaniami Zwrotnymi
Lindab Sp. z o.o.
aktualizacja: 2024-04-18 | typ: PDF | rozmiar: 133 kB | pobrano: 130
Broszury i ulotki:
aktualizacja: 2023-02-20 | typ: PDF | rozmiar: 8,93 MB | pobrano: 3391 Elementy dystrybucji powietrza Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,70 MB | pobrano: 1600 Kratki wentylacyjne Lindab
aktualizacja: 2022-01-18 | typ: PDF | rozmiar: 1,23 MB | pobrano: 1209
