Króciec wsuwany TSRTR

Opis Wymiary Pliki do pobrania

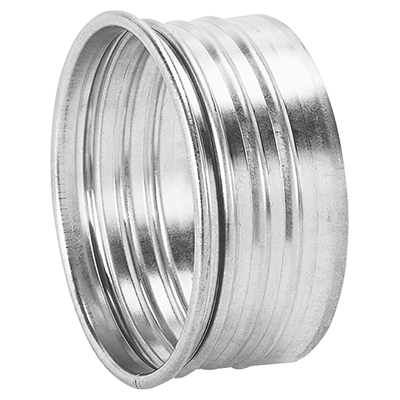

Króciec wsuwany do montażu na kanałach typu SR.

Po skróceniu/dopasowaniu kanału, króciec uszczelnia się na szwach, a następnie wsuwa się w kanał. Dwa tłoczone szwy utrzymują króciec na miejscu.

Krawędź króćca jest zaprasowywana aby usunąć ostre krawędzie i łatwo zamocować króciec.

Króciec wsuwany jest stosowany również jako kształtka przejściowa OTRTH pomiędzy systemem Transfer a przewodem elastycznym THVTR.

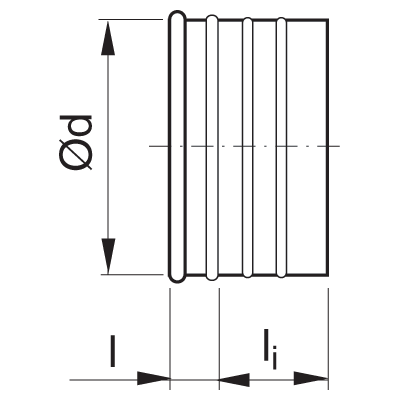

ød [mm]	t [mm]	l [mm]	li [mm]
80	0,7	18	44
100	0,7	18	44
125	0,7	18	44
140	0,7	18	44
150	0,7	18	44
160	0,7	18	44
180	0,7	20	37
200	0,7	20	37
224	0,7	20	37
250	0,7	20	37
300	0,9	22	32
315	0,9	22	32
350	0,9	22	32
400	0,9	22	32
450	0,9	22	32
500	0,9	22	32
