Kulisa tłumiąca TUNE-PA

Opis Wymiary Dane techniczne Pliki do pobrania

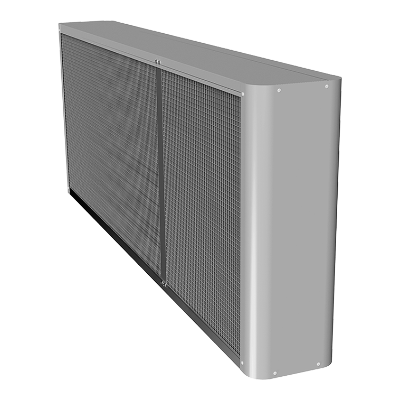

Kulisa TUNE-PA jest podstawowym elementem tłumika TUNE-PS.

TUNE-PA składa się z obudowy z blachy ocynkowanej i materiału absorpcyjnego z wełny mineralnej pokrytym fizeliną z tworzywa sztucznego i siatką drucianą, aby zapobiec przed porywaniem włókien do strumienia powietrza oraz chronić materiał tłumiący przed tłuszczem i olejem w zastosowaniach kuchennych.

Kulisa TUNE-PA jest dostępna w szerokościach 100 i 200 mm.

TUNE-PA jest dostępna również w innych długościach niż podane w tabelach. W razie chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.

Standardowe długości (l): 500, 1000, 1500, 2000, 2500 mm.

Wymiarowanie tłumika
UWAGA: wymiarowanie tłumika polega na zachowaniu odpowiedniego balansu między liczbą kulis (n) a spadkiem ciśnienia powietrza na tłumiku. Większa liczba kulis zapewnia większe tłumienie, ale także większy spadek ciśnienia. Wyższy spadek ciśnienia spowoduje większe zużycie energii potrzebnej do tłoczenia powietrza w instalacji.

Zobacz, jak zoptymalizować liczbę kulis (n) w kanale oraz jak obliczyć wymiar (S) na podstawie danego wymiaru (a) w oddzielnej instrukcji montażu AeroDim SLRA-SLRS.

Można również skorzystać z platformy online www.lindqst.com lub oprogramowania DIMsilencer firmy Lindab, za pomocą których odległość pomiędzy kulisami (S), szerokość (B) i wysokość (b) można zoptymalizować w celu uzyskania optymalnych wyników. Wejdź na www.lindQST.com po więcej informacji.

Wymiary

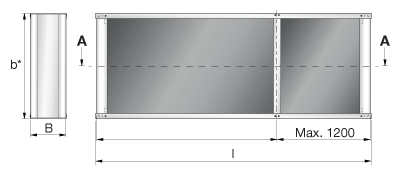

b* = fabryczna wysokość kulisy wynosi b-5 mm, aby zmieściła się w kanale.

B=100

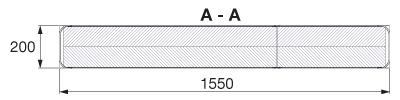

Materiał absorpcyjny 2×50 mm pokryty fizeliną z tworzywa sztucznego i siatką drucianą.

B=200

Materiał absorpcyjny 2×100 mm pokryty fizeliną z tworzywa sztucznego i siatką drucianą.

TUNE-PA w kanale

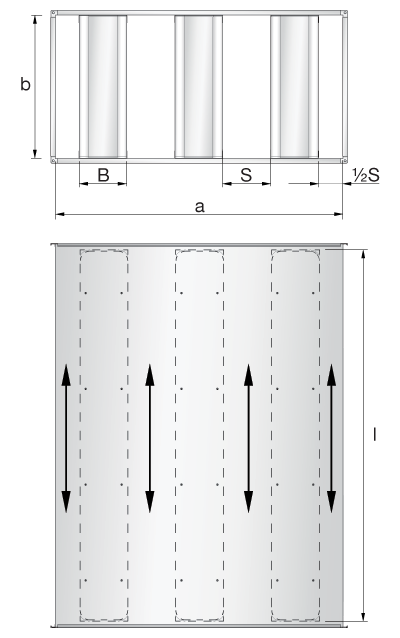

Długość kulisy powinna być o 50 mm mniejsza od długości kanału.

Ze względu na symetryczną budowę TUNE-PA nie ma potrzeby stosowania specjalnych rozwiązań podczas instalacji kulisy. Można również zmienić kierunek przepływu powietrza bez konieczności odwracania kulisy.

Kulisy TUNE-PA

Szerokość kulisy (B) = 100 mm:

Odległość między kulisami (S) = 60 mm

lnom [mm]	Współczynnik ciśnienia ξ	Tłumienie [dB] w częstotliwości [Hz]
		63	125	250	500	1000	2000	4000	8000
500	4,3	1	2	6	15	27	18	12	8
1000	5,4	3	5	14	26	54	31	20	14
1500	6,5	5	8	21	36	50	43	28	20
2000	7,6	6	10	28	46	50	50	36	26
2500	8,7	8	13	35	50	50	50	44	32

Odległość między kulisami (S) = 100 mm

lnom [mm]	Współczynnik ciśnienia ξ	Tłumienie [dB] w częstotliwości [Hz]
		63	125	250	500	1000	2000	4000	8000
500	1,6	1	1	4	12	17	11	7	6
1000	2,1	2	3	9	20	50	19	12	9
1500	2,5	4	5	14	28	50	27	17	13
2000	2,9	5	6	19	35	50	35	22	17
2500	3,3	6	8	24	43	50	43	27	21

Odległość między kulisami (S) = 140 mm

lnom [mm]	Współczynnik ciśnienia ξ	Tłumienie [dB] w częstotliwości [Hz]
		63	125	250	500	1000	2000	4000	8000
500	0,9	1	1	3	10	12	8	5	4
1000	1,1	2	2	7	17	25	14	9	7
1500	1,3	3	3	11	23	37	20	12	10
2000	1,5	4	5	15	30	50	26	16	13
2500	1,7	5	6	19	37	50	32	20	16

Szerokość kulisy (B) = 200 mm:

Odległość między kulisami (S) = 60 mm

lnom [mm]	Współczynnik ciśnienia ξ	Tłumienie [dB] w częstotliwości [Hz]
		63	125	250	500	1000	2000	4000	8000
500	17,5	3	5	15	23	32	22	14	11
1000	20,3	4	11	27	44	50	38	22	15
1500	23,2	6	17	40	50	50	50	30	19
2000	26,1	8	22	50	50	50	50	38	23
2500	29,0	9	28	50	50	50	50	46	27

Odległość między kulisami (S) = 100 mm

lnom [mm]	Współczynnik ciśnienia ξ	Tłumienie [dB] w częstotliwości [Hz]
		63	125	250	500	1000	2000	4000	8000
500	5,7	2	4	11	16	19	13	9	7
1000	6,6	3	8	19	31	40	22	13	9
1500	7,5	4	12	28	45	50	31	18	12
2000	8,5	6	16	36	50	50	40	23	15
2500	9,4	7	20	45	50	50	49	28	17

Odległość między kulisami (S) = 140 mm

lnom [mm]	Współczynnik ciśnienia ξ	Tłumienie [dB] w częstotliwości [Hz]
		63	125	250	500	1000	2000	4000	8000
500	2,7	2	3	8	13	14	9	6	5
1000	3,2	3	7	15	24	29	15	10	7
1500	3,6	4	10	22	36	44	21	13	9
2000	4,0	5	13	29	47	50	28	16	11
2500	4,5	6	17	35	50	50	34	20	13

Uwaga: w powyższych tabelach podano maksymalną wartość tłumienia wynoszącą 50 dB.
Stratę ciśnienia Δp w Pa można obliczyć za pomocą współczynnika ciśnienia ξ: Δp = 0,6 × v² × ξ gdzie (v) jest prędkością powietrza na wlocie tłumika.
