Nawiewnik perforowany PCS

\ Produkty \ Wentylacja \ Nawiewniki, anemostaty i dysze \ Nawiewniki sufitowe do montażu widocznego

Nawiewnik perforowany PCS

Opis Wymiary Parametry techniczne Pliki do pobrania

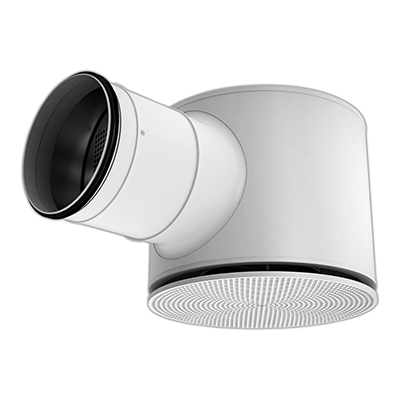

PCS to okrągły nawiewnik ze zintegrowaną skrzynką montowany w widocznym miejscu. Nawiewnik posiada perforowaną, regulowaną płytę frontową, która może być stosowana zarówno do nawiewu, jak i wywiewu powietrza. Nawiewnik posiada wbudowaną przepustnicę i element pomiarowy ~~dla~~ do regulacji. W górnej części nawiewnika PCS znajduje się pręt gwintowany M8 służący do podwieszania nawiewnika. Nawiewnik jest stosowany do poziomego nawiewu chłodnego powietrza.

Możliwość zastosowania zarówno do nawiewu, jak i wywiewu powietrza.
Możliwość podłączenia niezależnie od ułożenia kanałów przed nawiewnikiem.
Dostarczane z wbudowaną nitonakrętką M8 pozwalającą na podwieszenie.
Zdejmowana przepustnica pozwalająca na czyszczenie kanału.

Konserwacja

Aby umożliwić czyszczenie części wewnętrznych i kanału należy zdemontować płytę frontową oraz wyjąć przepustnicę. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

materiał: stal ocynkowana;
standardowe wykończenie: malowane proszkowo;
kolory standardowe: biały, RAL 9010, połysk 30.

Nawiewnik jest dostępny także w innych kolorach ~~oraz~~ lub niepomalowany. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

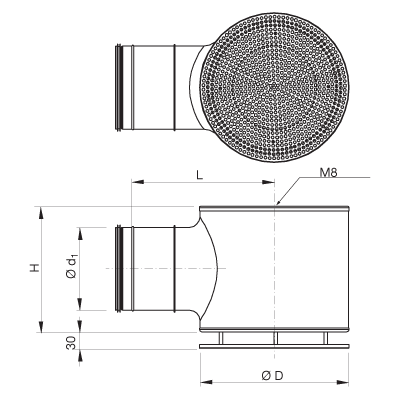

ød₁ [mm]	øD [mm]	L [mm]	H [mm]	Waga [kg]
125	240	340	215	3,4
160	300	360	260	4,6
200	360	390	300	6,9
250	460	420	350	9,6
315	540	460	420	11,4

Wydajność

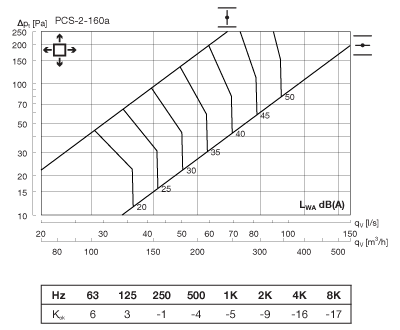

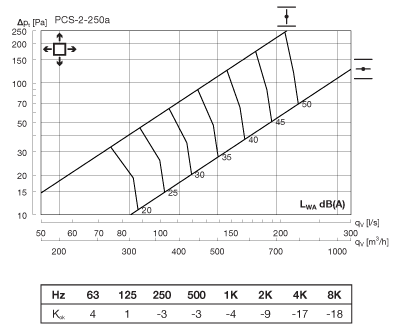

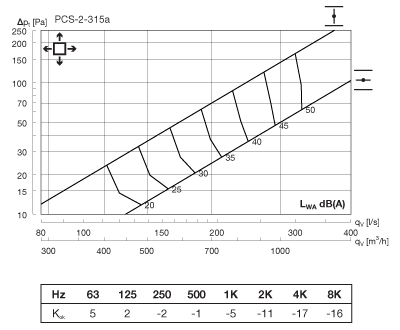

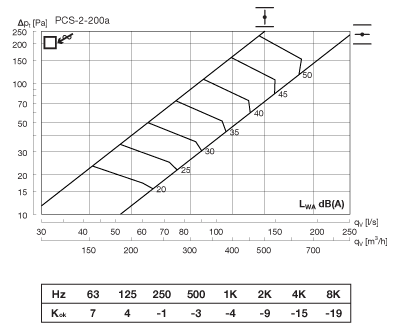

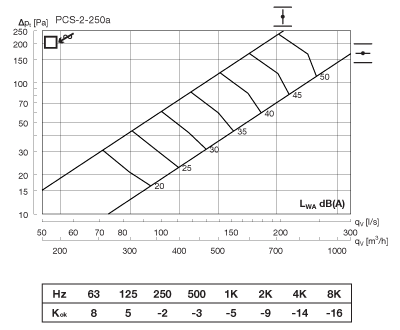

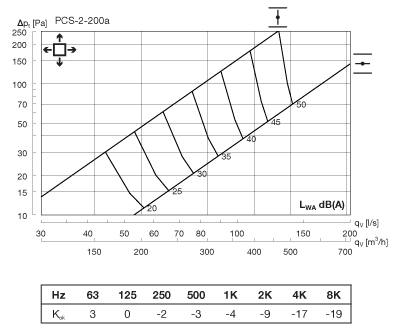

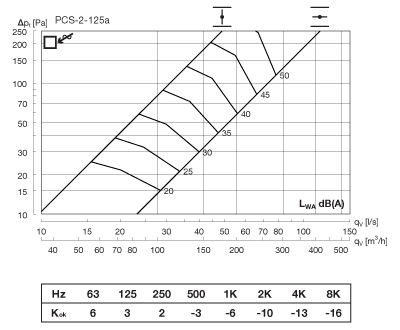

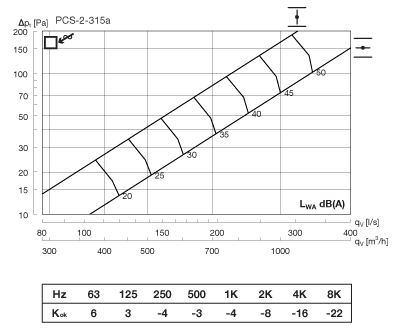

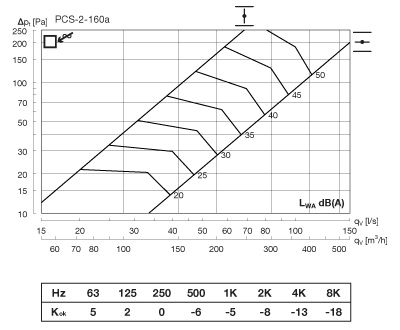

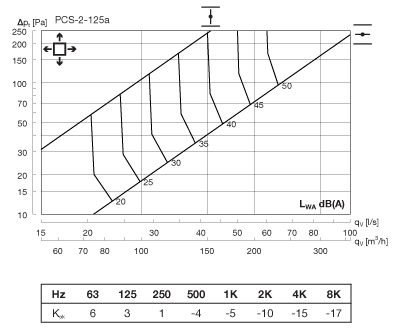

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości określany jest jako L_WA + K_ok. Wartości K_ok są podane w schematach poniżej wykresów.

Szybki wybór

Powietrze nawiewane

ød₁	Minimum P_i = 5 Pa		Δp_t = 50 Pa, L_WA = 30 dB(A)		Δp_t = 50 Pa, L_WA = 35 dB(A)
[mm]	[l/s]	[m³/h]	[l/s]	[m³/h]	[l/s]	[m³/h]
125	20	73	30	106	36	131
160	34	122	48	173	59	212
200	53	190	65	235	81	292
250	79	286	109	393	135	484
315	121	437	-	-	188	675

Powietrze wywiewane

ød₁	Minimum P_i = 5 Pa		Δp_t = 50 Pa, L_WA = 30 dB(A)		Δp_t = 50 Pa, L_WA = 35 dB(A)
[mm]	[l/s]	[m³/h]	[l/s]	[m³/h]	[l/s]	[m³/h]
125	20	73	29	104	43	156
160	34	122	32	117	62	222
200	53	190	63	225	104	376
250	79	286	109	391	146	525
315	121	437	-	-	191	687

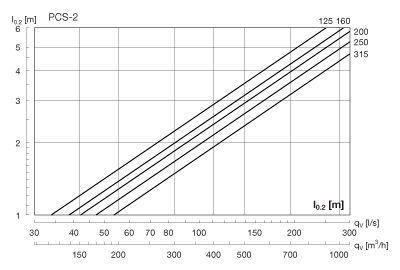

Zasięg strumienia l_0.2

Zasięg strumienia jest podawany z prędkością końcową 0,2 m/s.

Tłumienie dźwięku

Tłumienie dźwięku nawiewników ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

ød₁ [mm]	Częstotliwość środkowa [Hz]
ød₁ [mm]	63	125	250	500	1K	2K	4K	8K
125	21	16	6	19	14	12	11	17
160	15	11	9	21	15	12	13	16
200	12	8	6	15	15	9	11	14
250	19	15	12	17	12	9	11	14
315	16	13	11	14	12	9	12	13
