Nawiewnik ścienny DR24

Opis Wymiary Parametry techniczne Pliki do pobrania

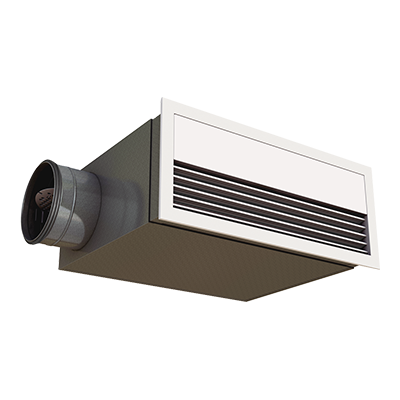

DR24 to prostokątny nawiewnik z regulowanymi dyszami, przystosowany do montażu w ścianie lub listwie przypodłogowej. Nawiewnik jest stosowany do poziomego nawiewu chłodnego powietrza. Dysze umieszczone z przodu umożliwiają zmianę przepływu strumienia powietrza. Nawiewnik stosowany jest ze skrzynką rozprężną WB. Skrzynka rozprężna wyposażona jest w przepustnicę i urządzenie pomiarowe, które umożliwiają indywidualną regulację.

• Regulowane dysze.
• Możliwość zmiany przepływu strumienia powietrza.
• Możliwość podłączenia niezależnie od ułożenia kanałów przed nawiewnikiem.
• Skrzynka rozprężna zawiera części teleskopowe, które zapewniają elastyczność montażu.

Konserwacja

Możliwość zdjęcia części frontowej oraz wyjęcia przepustnicy w celu wyczyszczenia elementów wewnętrznych lub uzyskania dostępu do kanału. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie:

• materiał: stal ocynkowana;
• standardowe wykończenie: malowane proszkowo;
• kolory standardowe: RAL 9010 lub RAL 9003 biały, połysk 30.

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

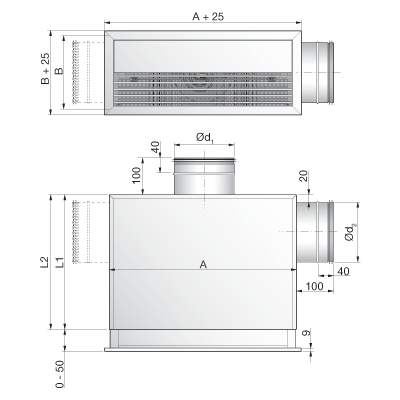

WB-1 Połączenie tylne

A × B [mm]	ød1 [mm]	A [mm]	B [mm]	L1 [mm]	Waga [kg]
300×100	80	300	100	240	2,5
400×150	100	400	150	240	3,5
500×150	125	500	150	240	4,3
500×200	160	500	200	240	5,5
500×300	200	500	300	240	7,4

WB-2 Połączenie boczne

A × B [mm]	ød2 [mm]	A [mm]	B [mm]	L2 [mm]	Waga [kg]
300×100	80	300	100	280	2,5
400×150	100	400	150	300	3,5
500×150	125	500	150	325	4,3
500×200	160	500	200	360	5,5
500×300	200	500	300	400	7,4

Wydajność

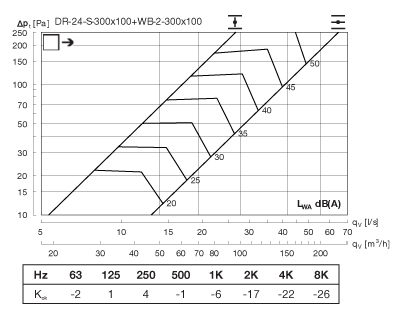

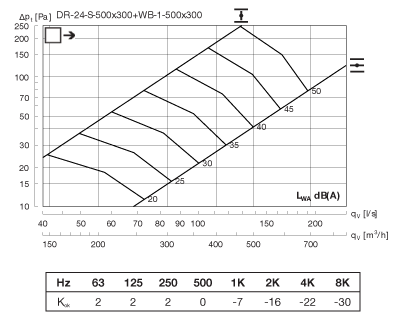

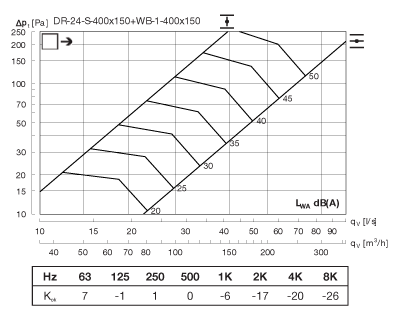

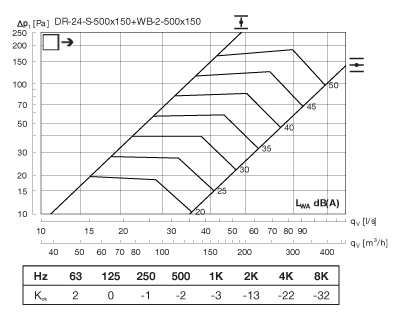

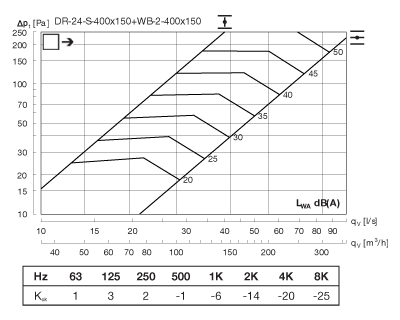

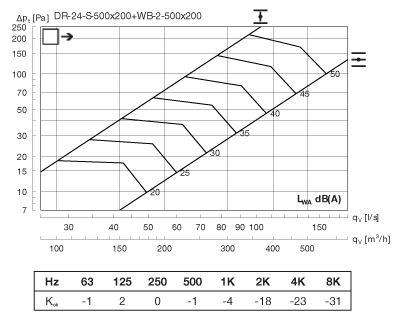

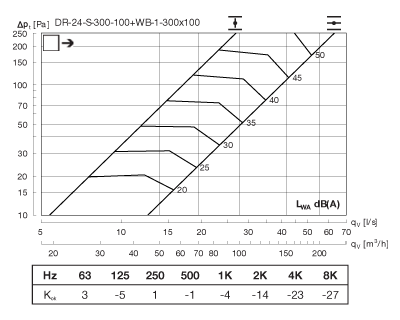

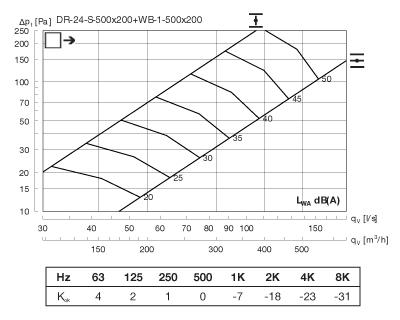

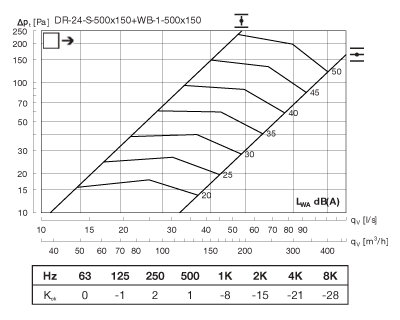

Przepływ powietrza q_v [l/s] i [m³/h], całkowite straty ciśnienia Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] można zobaczyć na wykresach.

Poziom mocy akustycznej w zależności od częstotliwości

Poziom mocy akustycznej w paśmie częstotliwości określany jest jako L_WOK= L_WA+ K_ok. Wartości K_ok są podane w schematach poniżej wykresów.

Szybki wybór

WB-1 Połączenie tylne

A×B	Minimum Pi>5 Pa		Δpt = 50 Pa, LWA = 30 dB(A)		Δpt = 50 Pa, LWA = 35 dB(A)
[mm]	[l/s]	[m³/h]	[l/s]	[m³/h]	[l/s]	[m³/h]
300×100	16	58	-	-	29	104
400×150	33	119	-	-	38	137
500×150	44	158	-	-	60	216
500×200	50	180	62	223	86	310
500×300	61	221	84	302	109	392

WB-2 Połączenie boczne

A×B	Minimum Pi>5 Pa		Δpt = 50 Pa, LWA = 30 dB(A)		Δpt = 50 Pa, LWA = 35 dB(A)
[mm]	[l/s]	[m³/h]	[l/s]	[m³/h]	[l/s]	[m³/h]
300×100	14	49	20	72	26	94
400×150	29	106	39	140	50	180
500×150	35	126	-	-	56	202
500×200	47	169	-	-	83	299
500×300	56	200	-	-	-	-

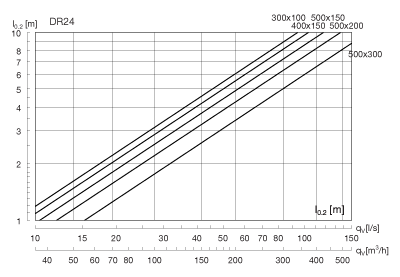

Zasięg strumienia l_0.2

Zasięg strumienia jest podawany z prędkością końcową 0,2 m/s.

Tłumienie dźwięku

Tłumienie dźwięku nawiewników od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

WB-1 Połączenie tylne

A×B [mm]	Częstotliwość środkowa [Hz]
	63	125	250	500	1K	2K	4K	8K
300×100	24	18	14	7	9	11	11	12
400×150	21	19	7	6	9	11	11	11
500×150	20	19	7	9	8	10	10	10
500×200	17	15	5	10	8	12	10	10
500×300	15	12	4	13	9	11	10	10

WB-2 Połączenie boczne

A×B [mm]	Częstotliwość środkowa [Hz]
	63	125	250	500	1K	2K	4K	8K
300×100	22	17	11	8	10	13	11	11
400×150	21	16	5	9	8	12	11	11
500×150	19	18	5	8	8	10	10	10
500×200	18	13	3	9	11	6	8	7
500×300	15	10	4	4	12	12	11	11

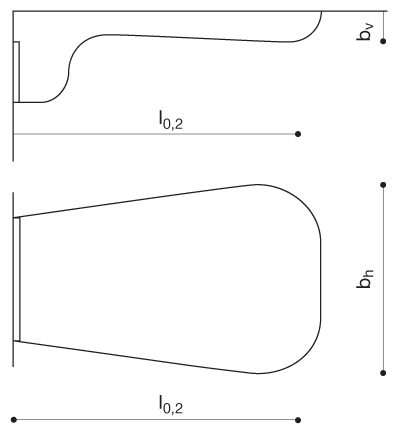

Rozpływ strumienia powietrza

l_b = odległość od nawiewnika do punktu, w którym następuje maksymalny rozpływ.
b_v = głębokość strumienia powietrza na płaszczyźnie pionowej.
b_h = szerokość strumienia powietrza na płaszczyźnie poziomej.

Normalny zasięg strumienia 45° w górę
l_0.2: wartość z wykresu
b_v: 0,05 × l_0.2
b_h: 1,8 × l_0.2

Długi zasięg strumienia 0°
l_0.2: 1,5 × wartość z wykresu
b_v: 0,1 × l_0.2
b_h: 0,5 × l_0.2

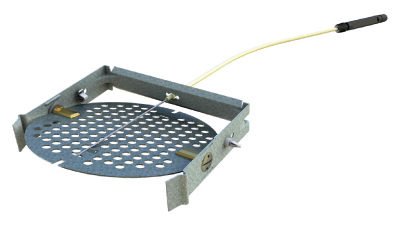

Przepustnica WB

WB-1 Połączenie tylne

WB-2 Połączenie boczne
