Nawiewnik sufitowy RS16

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

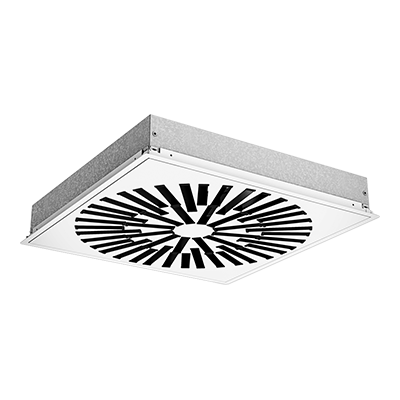

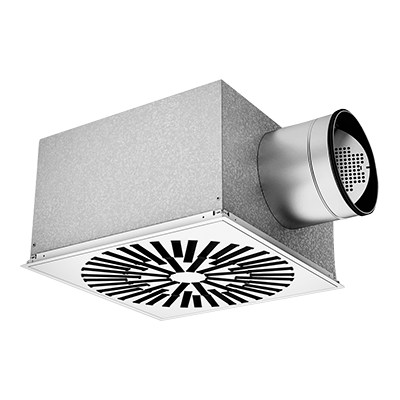

RS16 to kwadratowy nawiewnik wirowy z regulowanymi kierownicami, stosowany jest zarówno do nawiewu jak i wywiewu powietrza. Moduł wirowy zapewnia wysoką indukcję oraz duży, dynamiczny zasięg, dlatego nawiewnik jest idealny do poziomego nawiewu bardzo chłodnego powietrza. W funkcji wywiewu, element dostarczany jest bez kierownic.

Wysoka wydajność
Duży zakres dynamiki
Wysoka indukcja
Idealny do nawiewu bardzo chłodnego powietrza
Możliwość zastosowania zarówno do nawiewu, jak i wywiewu powietrza
Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach

Konserwacja

Płytę frontową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie

Skrzynka przyłączeniowa/rozprężna:

Materiał: stal ocynkowana

Płyta frontowa:

Materiał: stal ocynkowana
Kierownice: tworzywo ABS, kolor czarny
Standardowe wykończenie: malowanie proszkowe
Kolory standardowe: RAL 9003 i RAL 9010, połysk 30

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Akcesoria

MBZ – element wydłużający
PBB – wspornik mocujący
MHS – zawiesie

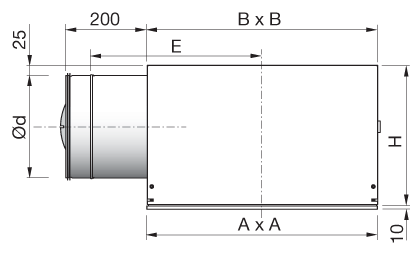

RS16-H ød [mm]	Moduł	A [mm]	B [mm]	H [mm]	E [mm]
250	600	**-	560	340	420
315	600	**-	560	405	420

** Wymiary płyty frontowej A x A zależą od rodzaju sufitu podwieszanego.

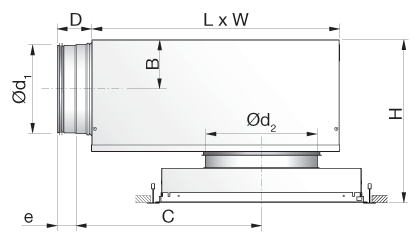

RS16-V + skrzynka rozprężna MB:

ød₁ [mm]	ød₂ [mm]	Moduł	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
200	315	600	112	425	78	40	355 - 395	565	460
250	315	600	137	514	118	60	405 - 445	698	540
315	315	600	170	675	118	60	470 - 510	858	540

* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:

ød₂ = 315 mm => H +60 mm.

Warianty przepustnicy:

Dane techniczne

Następujące dane obowiązują dla RS16-V+skrzynki rozprężnej. Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.

Wydajność

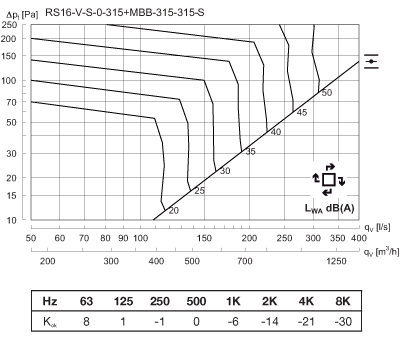

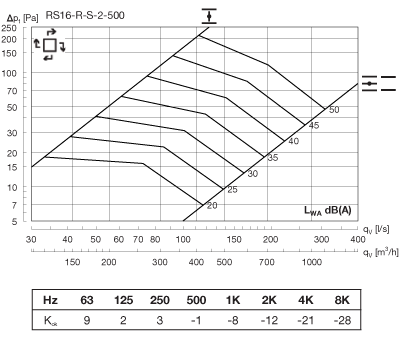

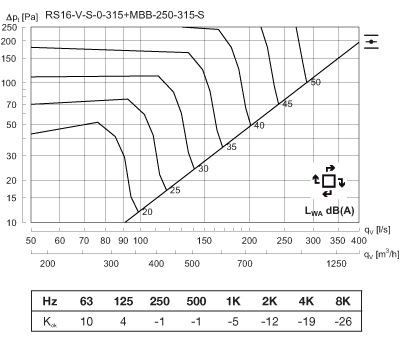

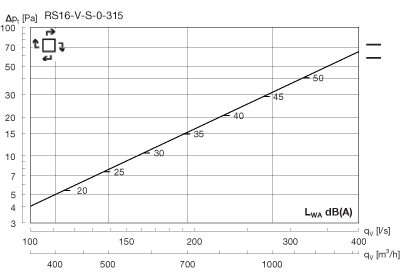

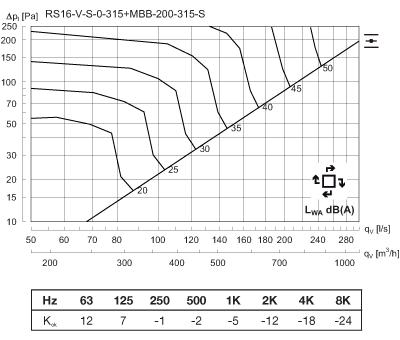

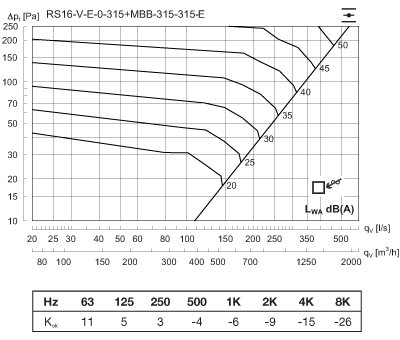

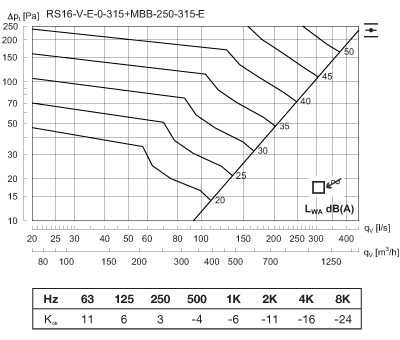

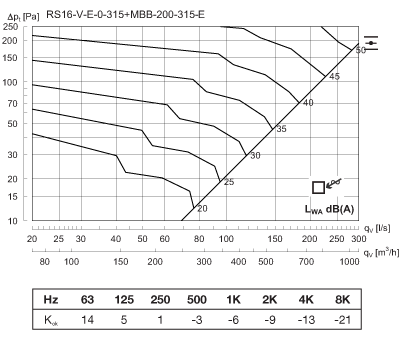

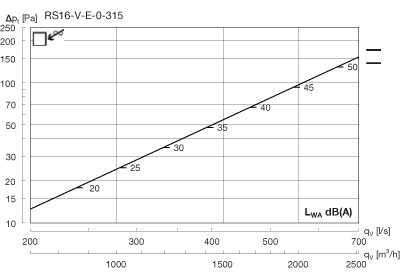

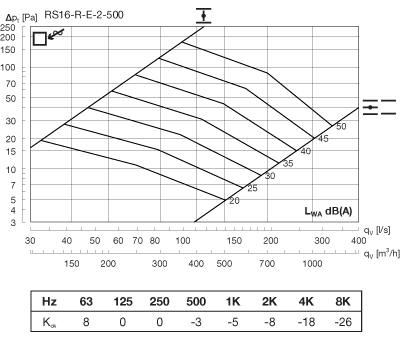

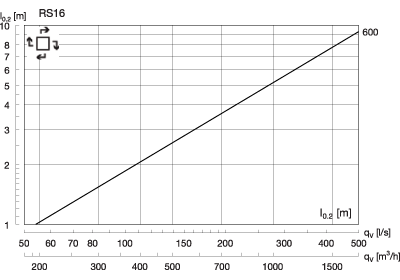

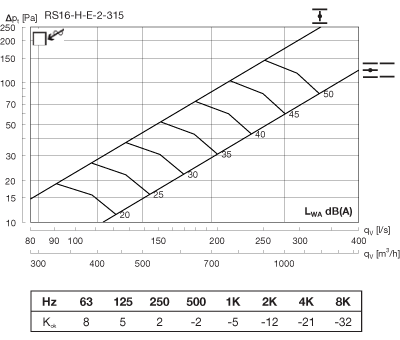

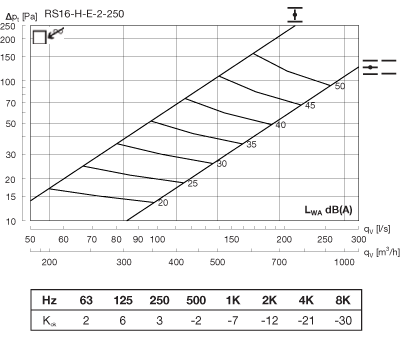

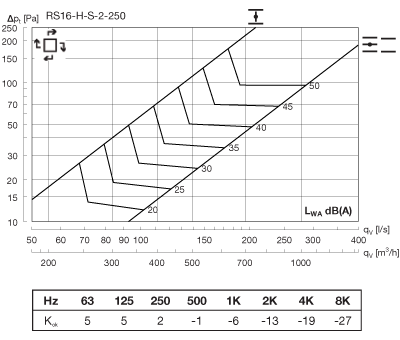

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t [Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA [dB(A)] są przedstawione na wykresach.

Poziom mocy akustycznej

Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako L_WA+K_ok. Wartości K_ok są podane w tabelach poniżej wykresów.

Szybki dobór, nawiew powietrza

RS16-V + MBB-S

RS16-V + MBB-S		Δp_t ≥ 50 Pa, 30 dB(A)		Δp_t ≥ 50 Pa, 35 dB(A)
ød₁ kanału [mm]	ød₂ RS16-V [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]
200	315	99	356	131	472
250	315	126	454	160	576
315	315	155	558	185	666

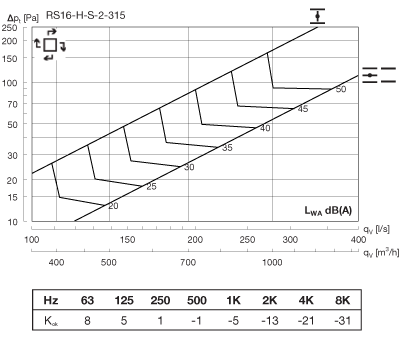

Nawiew powietrza RS16 + H

RS16 + H	Minimum		Δp_t ≥ 50 Pa, 30 dB(A)		Δp_t ≥ 50 Pa, 35 dB(A)
ød [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]	[l/s]	[m³/h]
250	71	254	-	-	112	403
315	95	342	-	-	174	626

Tłumienie dźwięku

Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

RS16-V + MBB-S/-E

RS16-V + MBB-S/-E		Częstotliwość środkowa [Hz]
ød₁ kanału [mm]	ød₂ RS16-V [mm]	63	125	250	500	1K	2K	4K	8K
200	315	13	9	3	16	16	15	17	16
250	315	12	7	5	17	16	17	17	18
315	315	8	10	8	17	18	17	18	23
