Nawiewnik szczelinowy LTD

Opis Wymiary Montaż Skrzynka rozprężna Parametry techniczne Pliki do pobrania

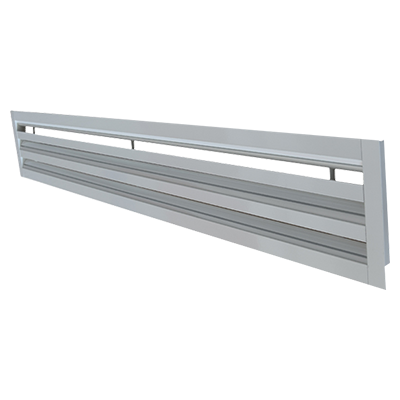

LTD jest liniowym nawiewnikiem szczelinowym wykonanym z aluminium i przeznaczonym do nawiewu i wywiewu powietrza. Wyposażony w aluminiowe deflektory łopatkowe, umożliwia łatwe osiąganie dużych przepływów powietrza przy minimalnym spadku ciśnienia i poziomie hałasu. LTD można zamontować ze skrzynkami rozprężnymi, aby uzyskać równomierny przepływ i indywidualną regulację. Zastosowane szybkozłączki zapewniają łatwy i szybki montaż.

Charakterystka produktu:

• liniowy nawiewnik szczelinowy,
• nadaje się do nawiewu i wywiewu powietrza,
• poziomy i pionowy nawiew powietrza,
• standardowy lub daleki zasięg strumienia powietrza w pozycji poziomej,
• system szybkiego mocowania.

Materiały i wykończenie:

• profile szczelinowe: aluminium,
• deflektory łopatkowe: aluminium,

Wykończenie standardowe:

• profile szczelinowe: aluminium anodyzowane lub biały 9010 aluminium,
• deflektory łopatkowe: czarny 9005 aluminium, biały 9010 aluminium lub aluminium anodyzowane.

Liniowy nawiewnik szczelinowy LTD jest dostępny w innych kolorach z palety RAL. Po dodatkowe informacje skontaktuj się z działem sprzedaży Lindab.

Akcesoria

• LTDCA

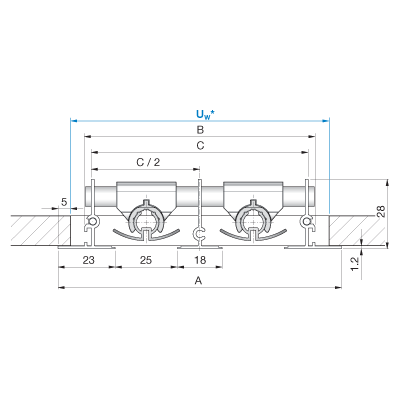

LTD-25:

Liczba szczelin	A [mm]	B [mm]	C [mm]
1	71	50	44
2	114	93	87
3	157	136	130
4	200	179	173
5	243	222	216
6	286	265	259

U_W* = szerokość otworu w suficie. 5-milimetrowa zakładka na kołnierzach => U_W = A - (2 x 5 mm).
Długość 300 - 2000 mm ze wzrostem długości co 50 mm.

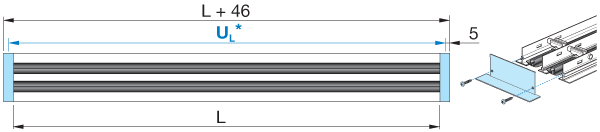

Kołnierz:

Długość otworu montażowego w suficie. 5-milimetrowa zakładka na kołnierzach => U_L* = L + 46 - (2 x 5 mm).

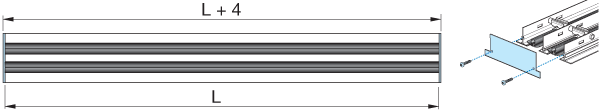

Płytka doczołowa:

Nawiewniki montuje się ze skrzynką rozprężną poprzez ich podwieszenie i przymocowanie za pomocą szybkozłączek. Po dodatkowe informacje, patrz: Instrukcja montażu.

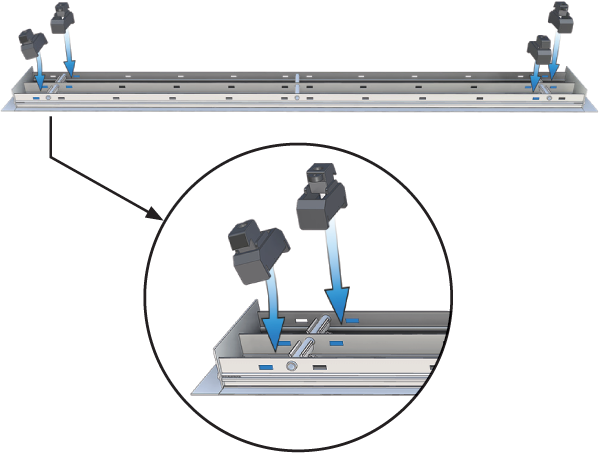

Przyczep szybkozłączki do nawiewnika LTD.

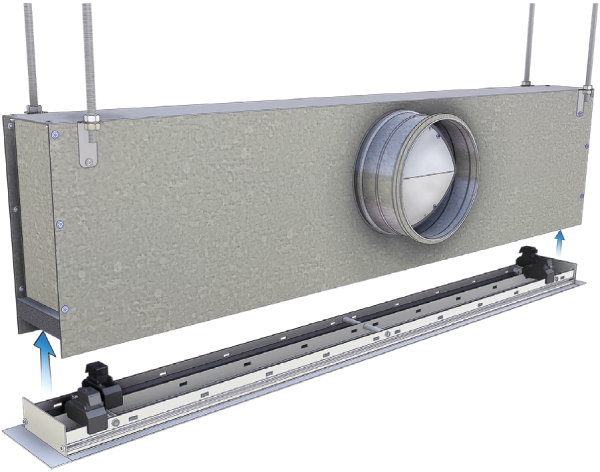

Nasadź nawiewnik na skrzynkę rozprężną, tak aby się zatrzasnął.

Pamiętaj o dokręceniu szybkozłączek śrubokrętem. Patrz: instrukcja montażu.

Montaż w linii

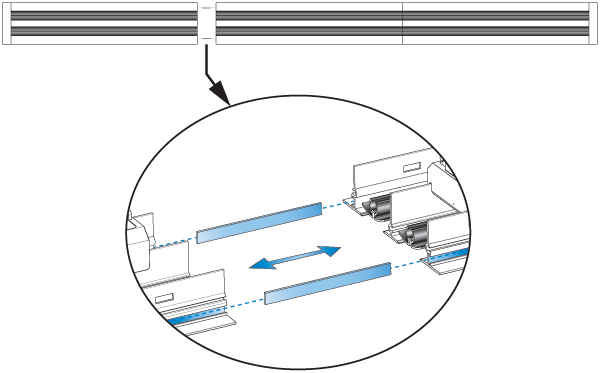

Użyj szynowych płytek łączących, aby połączyć dwa nawiewniki.

Tabela podziału liniowego:

< 4 000 mm	W dwóch równych częściach
4 100 mm	1 500 + 1 100 + 1 500
....	1 500 + …….. + 1 500
5 000 mm	1 500 + 2 000 + 1 500
5 100 mm	2 000 + 1 100 + 2 000
....	2 000 + …….. + 2 000
6 000 mm	2 000 + 2 000 + 2 000
6 100 mm	2 000 + 1 100 + 1 100+ 2 000
6 200 mm	2 000 + 1 100 + 1 100+ 2 000
....	2 000 + ........ + ........ + 2 000
7 000 mm	2 000 + 1 500 + 1 500+ 2 000
7 100 mm	2 000 + 2 000 + 1 100 + 2 000
....	2 000 + 2 000 + ........ + 2 000
8 000 mm	2 000 + 2 000 + 2 000 + 2 000
8 100 mm	2 000 + 2 000 + 1 000 + 1 100 + 2 000
....	2 000 + 2 000 + 1 000 + ........ + 2 000
9 000 mm	2 000 + 2 000 + 1 000 + 2 000 + 2 000
9 100 mm	2 000 + 2 000 + 1 100 + 2 000 + 2 000
....	2 000 + 2 000 + ........ + 2 000 + 2 000
10 000 mm	2 000 + 2 000 + 2 000 + 2 000 + 2 000

Konserwacja

Wyjmij nawiewnik, aby uzyskać dostęp do skrzynki rozprężnej, przepustnicy i kanału.
Elementy zewnętrzne należy przetrzeć wilgotną szmatką.

Prostokątne skrzynki rozprężne przeznaczone do liniowego nawiewnika szczelinowego LTD służą do nawiewu i wywiewu powietrza w celu uzyskania stabilnego przepływu w nawiewniku. Skrzynki są dostępne z kilkoma typami izolacji i przepustnicami nawiewnymi/wywiewnymi.

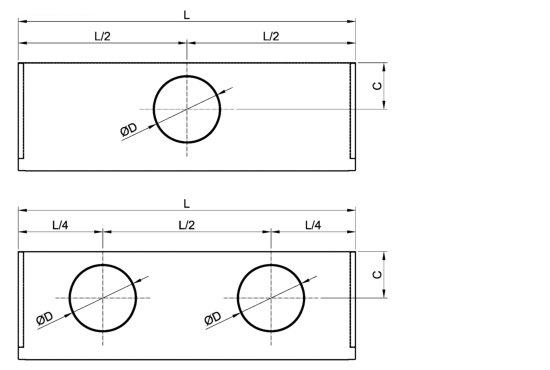

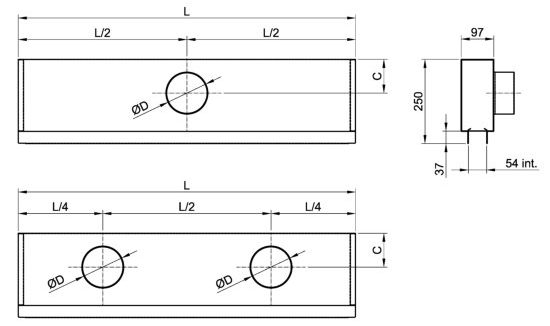

Wymiary skrzynek rozprężnych SRT:

LTD 1

LTD 2-3-4-5-6

Powietrze nawiewane

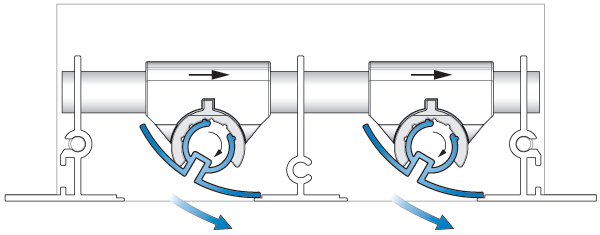

Poziomo - Efekt Coandy:

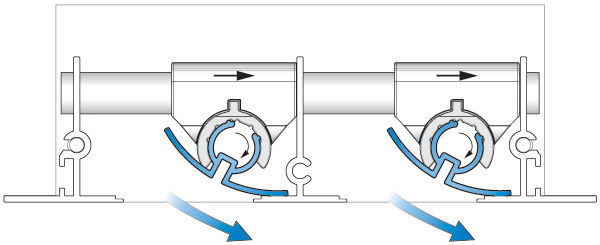

Poziomo - duży przepływ powietrza:

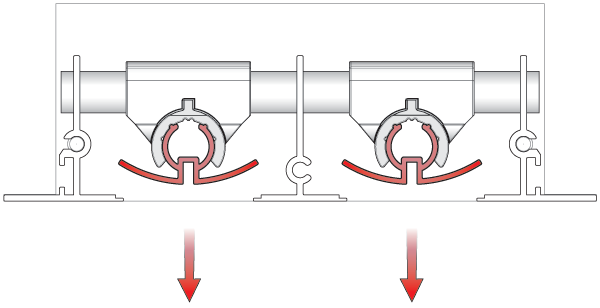

Poziomo/prosto:

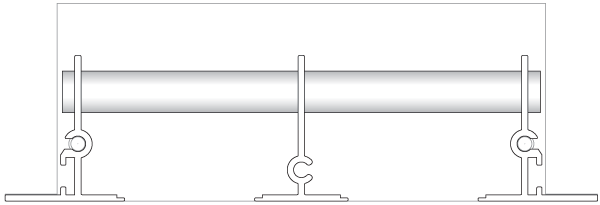

Powietrze wywiewane

Deflektory ruchome/obrotowe stosowane do wywiewu powietrza nie są wymagane, lecz na potrzeby zachowania estetycznego wyglądu nawiewnik można wyposażyć w aluminiowe deflektory łopatkowe.

Szybki wybór
LTD-25 - Efekt Coandy

1 szczelina:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0057)	LwA [dB(A)]	32	39	50
	Veff [m/s]	3,7	4,9	7,4
	ΔPt [Pa]	21	37	83
	| 0,2 [m]	2,5	3,2	4,6
1000 (0,0094)	LwA [dB(A)]	20	28	39	46
	Veff [m/s]	2,2	3	4,4	5,9
	ΔPt [Pa]	7	13	30	53
	| 0,2 [m]	2	2,6	3,8	4,9
1200 (0,0113)	LwA [dB(A)]	<20	24	35	42	48
	Veff [m/s]	1,9	2,5	3,7	4,9	6,1
	ΔPt [Pa]	5	9	21	37	56
	| 0,2 [m]	1,9	2,4	3,5	4,5	5,5
1500 (0,0142)	LwA [dB(A)]	<20	<20	30	37	43	48
	Veff [m/s]	1,5	2	3	4	4,9	5,9
	ΔPt [Pa]	3	6	13	24	36	52
	| 0,2 [m]	1,7	2,2	3,2	4,1	5	5,9
1800 (0,0170)	LwA [dB(A)]		<20	26	33	39	44
	Veff [m/s]		1,6	2,5	3,3	4,1	4,9
	ΔPt [Pa]		4	9	16	25	36
	| 0,2 [m]		2,1	3	3,9	4,6	5,5

2 szczeliny:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0113)	LwA [dB(A)]	<20	24	35	42	48
	Veff [m/s]	1,9	2,5	3,7	4,9	6,1
	ΔPt [Pa]	5	9	21	37	56
	| 0,2 [m]	1,9	2,4	3,5	4,5	5,5
1000 (0,0189)	LwA [dB(A)]		<20	23	31	37	41	49
	Veff [m/s]		1,5	2,2	3	3,7	4,4	5,9
	ΔPt [Pa]		3	7	13	20	29	52
	| 0,2 [m]		2	2,9	3,7	4,5	5,3	6,8
1200 (0,0227)	LwA [dB(A)]			<20	27	33	37	45
	Veff [m/s]			1,9	2,5	3	3,7	4,9
	ΔPt [Pa]			5	9	14	20	36
	| 0,2 [m]			2,7	3,4	4,1	4,9	6,4
1500 (0,0283)	LwA [dB(A)]			<20	22	28	32	40	46
	Veff [m/s]			1,5	2	2,4	2,9	3,9	4,9
	ΔPt [Pa]			3	6	9	13	23	36
	| 0,2 [m]			2,4	3,1	3,8	4,5	5,8	7,1
1800 (0,034)	LwA [dB(A)]			<20	<20	24	28	36	42	47
	Veff [m/s]			1,2	1,6	2	2,4	3,3	4,1	4,9
	ΔPt [Pa]			2	4	6	9	16	25	36
	| 0,2 [m]			2,3	2,9	3,5	4,2	5,4	6,6	7,8

3 szczeliny:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0170)	LwA [dB(A)]		<20	26	33	39	44
	Veff [m/s]		1,6	2,5	3,3	4,1	4,9
	ΔPt [Pa]		4	9	16	25	36
	| 0,2 [m]		2,1	3	3,9	4,6	5,5
1000 (0,0283)	LwA [dB(A)]			<20	22	28	32	40	46
	Veff [m/s]			1,5	2	2,4	2,9	3,9	4,9
	ΔPt [Pa]			3	6	9	13	23	36
	| 0,2 [m]			2,4	3,1	3,8	4,5	5,8	7,1
1200 (0,0340)	LwA [dB(A)]			<20	<20	24	28	36	42	47
	Veff [m/s]			1,2	1,6	2	2,4	3,3	4,1	4,9
	ΔPt [Pa]			2	4	6	9	16	25	36
	| 0,2 [m]			2,3	2,9	3,5	4,2	5,4	6,6	7,8
1500 (0,0425)	LwA [dB(A)]				<20	<20	24	31	37	42	46	50
	Veff [m/s]				1,3	1,6	2	2,6	3,3	3,9	4,6	5,2
	ΔPt [Pa]				3	4	6	10	16	23	31	41
	| 0,2 [m]				2,7	3,2	3,8	4,9	6,1	7,1	8,2	9,2
1800 (0,0510)	LwA [dB(A)]					<20	20	27	33	38	42	46	49
	Veff [m/s]					1,4	1,6	2,2	2,7	3,3	3,8	4,4	4,9
	ΔPt [Pa]					3	4	7	11	16	22	29	36
	| 0,2 [m]					3	3,5	4,6	5,6	6,6	7,6	8,6	9,5

4 szczeliny:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0227)	LwA [dB(A)]			<20	27	33	37	45
	Veff [m/s]			1,9	2,5	3	3,7	4,9
	ΔPt [Pa]			5	9	14	20	36
	| 0,2 [m]			2,7	3,4	4,1	4,9	6,4
1000 (0,0378)	LwA [dB(A)]				<20	21	26	34	40	45	49
	Veff [m/s]				1,5	1,8	2,2	2,9	3,7	4,4	5,1
	ΔPt [Pa]				3	5	7	13	20	29	40
	| 0,2 [m]				2,8	3,4	4	5,2	6,3	7,5	8,6
1200 (0,0453)	LwA [dB(A)]				<20	<20	22	30	36	41	45	48
	Veff [m/s]				1,2	1,5	1,8	2,4	3,1	3,7	4,3	4,9
	ΔPt [Pa]				2	3	5	9	14	20	28	36
	| 0,2 [m]				2,6	3,1	3,7	4,8	5,9	7	8	9
1500 (0,0566)	LwA [dB(A)]					<20	<20	25	31	36	40	43	46	49
	Veff [m/s]					1,2	1,5	2	2,5	2,9	3,4	3,9	4,4	4,9
	ΔPt [Pa]					2	3	6	9	13	18	23	29	36
	| 0,2 [m]					2,9	3,4	4,4	5,4	6,4	7,3	8,2	9,1	10,1
1800 (0,0680)	LwA [dB(A)]						<20	21	27	32	36	39	42	45
	Veff [m/s]						1,2	1,6	2	2,5	2,9	3,3	3,7	4,1
	ΔPt [Pa]						2	4	6	9	12	16	20	25
	| 0,2 [m]						3,2	4,1	5	5,9	6,8	7,6	8,5	9,4

5 szczelin:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0283)	LwA [dB(A)]			<20	22	28	32	40	46
	Veff [m/s]			1,5	2	2,4	2,9	3,9	4,9
	ΔPt [Pa]			3	6	9	13	23	36
	| 0,2 [m]			2,4	3,1	3,8	4,5	5,8	7,1
1000 (0,0472)	LwA [dB(A)]				<20	<20	21	29	35	40	44	47	50
	Veff [m/s]				1,2	1,5	1,8	2,4	2,9	3,5	4,1	4,7	5,3
	ΔPt [Pa]				2	3	5	8	13	19	25	33	42
	| 0,2 [m]				2,6	3,1	3,6	4,7	5,8	6,8	7,8	8,8	9,8
1200 (0,0566)	LwA [dB(A)]					<20	<20	25	31	36	40	43	46	49
	Veff [m/s]					1,2	1,5	2	2,5	2,9	3,4	3,9	4,4	4,9
	ΔPt [Pa]					2	3	6	9	13	18	23	29	36
	| 0,2 [m]					2,9	3,4	4,4	5,4	6,4	7,3	8,2	9,1	10,1
1500 (0,0708)	LwA [dB(A)]						<20	20	26	31	35	38	41	44	50
	Veff [m/s]						1,2	1,6	2	2,4	2,7	3,1	3,5	3,9	4,9
	ΔPt [Pa]						2	4	6	8	11	15	19	23	36
	| 0,2 [m]						3,1	4	4,9	5,8	6,7	7,5	8,4	9,2	11,2
1800 (0,0850)	LwA [dB(A)]							<20	22	27	31	34	37	40	46
	Veff [m/s]							1,3	1,6	2	2,3	2,6	2,9	3,3	4,1
	ΔPt [Pa]							3	4	6	8	10	13	16	25
	| 0,2 [m]							3,7	4,6	5,4	6,2	7	7,8	8,6	10,4

6 szczelin:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0340)	LwA [dB(A)]			<20	<20	24	28	36	42	47
	Veff [m/s]			1,2	1,6	2	2,4	3,3	4,1	4,9
	ΔPt [Pa]			2	4	6	9	16	25	36
	| 0,2 [m]			2,3	2,9	3,5	4,2	5,4	6,6	7,8
1000 (0,0566)	LwA [dB(A)]					<20	<20	25	31	36	40	43	46	49
	Veff [m/s]					1,2	1,5	2	2,5	2,9	3,4	3,9	4,4	4,9
	ΔPt [Pa]					2	3	6	9	13	18	23	29	36
	| 0,2 [m]					2,9	3,4	4,4	5,4	6,4	7,3	8,2	9,1	10,1
1200 (0,0680)	LwA [dB(A)]						<20	21	27	32	36	39	42	45
	Veff [m/s]						1,2	1,6	2	2,5	2,9	3,3	3,7	4,1
	ΔPt [Pa]						2	4	6	9	12	16	20	25
	| 0,2 [m]						3,2	4,1	5	5,9	6,8	7,6	8,5	9,4
1500 (0,0850)	LwA [dB(A)]							<20	22	27	31	34	37	40	46
	Veff [m/s]							1,3	1,6	2	2,3	2,6	2,9	3,3	4,1
	ΔPt [Pa]							3	4	6	8	10	13	16	25
	| 0,2 [m]							3,7	4,6	5,4	6,2	7	7,8	8,6	10,4
1800 (0,1019)	LwA [dB(A)]							<20	<20	23	27	30	33	36	42
	Veff [m/s]							1,1	1,4	1,6	1,9	2,2	2,5	2,7	3,4
	ΔPt [Pa]							2	3	4	5	7	9	11	17
	| 0,2 [m]							3,5	4,3	5	5,8	6,5	7,2	8	9,7

Szybki wybór
LTD-25 - duża wydajność powietrza

1 szczelina:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0093)	LwA [dB(A)]	21	28	39	47
	Veff [m/s]	2,3	3	4,5	6
	ΔPt [Pa]	8	14	31	55
	| 0,2 [m]	2	2,6	3,8	4,9
1000 (0,0154)	LwA [dB(A)]		<20	28	35	41	46
	Veff [m/s]		1,8	2,7	3,6	4,5	5,4
	ΔPt [Pa]		5	11	20	30	44
	| 0,2 [m]		2,1	3,1	4	4,8	5,7
1200 (0,0185)	LwA [dB(A)]		<20	24	31	37	42	50
	Veff [m/s]		1,5	2,3	3	3,7	4,5	6
	ΔPt [Pa]		3	8	14	21	30	54
	| 0,2 [m]		2	2,9	3,7	4,5	5,3	6,9
1500 (0,0232)	LwA [dB(A)]			<20	26	32	37	45
	Veff [m/s]			1,8	2,4	3	3,6	4,8
	ΔPt [Pa]			5	9	13	19	35
	| 0,2 [m]			2,6	3,4	4,1	4,8	6,3
1800 (0,0278)	LwA [dB(A)]			<20	22	28	33	41	47
	Veff [m/s]			1,5	2	2,5	3	4	5
	ΔPt [Pa]			3	6	9	13	24	38
	| 0,2 [m]			2,4	3,2	3,8	4,5	5,9	7,2

2 szczeliny:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0185)	LwA [dB(A)]		<20	24	31	37	42	50
	Veff [m/s]		1,5	2,3	3	3,7	4,5	6
	ΔPt [Pa]		3	8	14	21	30	54
	| 0,2 [m]		2	2,9	3,7	4,5	5,3	6,9
1000 (0,0309)	LwA [dB(A)]			<20	20	26	31	38	44	49
	Veff [m/s]			1,4	1,8	2,2	2,7	3,6	4,5	5,4
	ΔPt [Pa]			3	5	8	11	19	31	44
	| 0,2 [m]			2,3	3	3,7	4,3	5,6	6,9	8,1
1200 (0,0371)	LwA [dB(A)]				<20	22	27	34	40	45	49
	Veff [m/s]				1,5	1,9	2,2	3	3,8	4,5	5,2
	ΔPt [Pa]				3	5	8	14	21	31	41
	| 0,2 [m]				2,8	3,4	4	5,2	6,4	7,5	8,6
1500 (0,0463)	LwA [dB(A)]				<20	<20	22	29	35	40	44	48
	Veff [m/s]				1,2	1,5	1,8	2,4	3	3,6	4,2	4,8
	ΔPt [Pa]				2	3	5	9	14	20	26	35
	| 0,2 [m]				2,6	3,1	3,7	4,8	5,8	6,9	7,9	8,9
1800 (0,0556)	LwA [dB(A)]					<20	<20	25	31	36	40	44	47	50
	Veff [m/s]					1,2	1,5	2	2,5	3	3,5	4	4,5	5
	ΔPt [Pa]					2	3	6	9	14	18	24	30	38
	| 0,2 [m]					2,9	3,4	4,4	5,4	6,4	7,3	8,3	9,2	10,1

3 szczeliny:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0278)	LwA [dB(A)]			<20	22	28	33	41	47
	Veff [m/s]			1,5	2	2,5	3	4	5
	ΔPt [Pa]			3	6	9	13	24	38
	| 0,2 [m]			2,4	3,2	3,8	4,5	5,9	7,2
1000 (0,0463)	LwA [dB(A)]				<20	<20	22	29	35	40	44	48
	Veff [m/s]				1,2	1,5	1,8	2,4	3	3,6	4,2	4,8
	ΔPt [Pa]				2	3	5	9	14	20	26	35
	| 0,2 [m]				2,6	3,1	3,7	4,8	5,8	6,9	7,9	8,9
1200 (0,0556)	LwA [dB(A)]					<20	<20	25	31	36	40	44	47	50
	Veff [m/s]					1,2	1,5	2	2,5	3	3,5	4	4,5	5
	ΔPt [Pa]					2	3	6	9	14	18	24	30	38
	| 0,2 [m]					2,9	3,4	4,4	5,4	6,4	7,3	8,3	9,2	10,1
1500 (0,0695)	LwA [dB(A)]						<20	20	26	31	35	39	42	45
	Veff [m/s]						1,2	1,6	2	2,4	2,8	3,2	3,6	4
	ΔPt [Pa]						2	4	6	9	12	15	19	24
	| 0,2 [m]						3,1	4,1	5	5,9	6,7	7,6	8,4	9,3
1800 (0,0834)	LwA [dB(A)]							<20	22	27	31	35	38	41	47
	Veff [m/s]							1,3	1,7	2	2,3	2,7	3	3,3	4,2
	ΔPt [Pa]							3	4	6	8	11	14	17	26
	| 0,2 [m]							3,8	4,6	5,5	6,2	7	7,8	8,6	10,5

4 szczeliny:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0371)	LwA [dB(A)]				<20	22	27	34	40	45	49
	Veff [m/s]				1,5	1,9	2,2	3	3,8	4,5	5,2
	ΔPt [Pa]				3	5	8	14	21	31	41
	| 0,2 [m]				2,8	3,4	4	5,2	6,4	7,5	8,6
1000 (0,0618)	LwA [dB(A)]					<20	<20	23	29	34	38	41	44	47
	Veff [m/s]					1,1	1,3	1,8	2,3	2,7	3,1	3,6	4	4,5
	ΔPt [Pa]					2	3	5	8	11	15	19	25	30
	| 0,2 [m]					2,8	3,3	4,3	5,2	6,1	7	7,9	8,8	9,7
1200 (0,0741)	LwA [dB(A)]						<20	<20	25	30	34	37	40	43	49
	Veff [m/s]						1,1	1,5	1,9	2,3	2,6	3	3,4	3,8	4,7
	ΔPt [Pa]						2	3	5	8	10	13	17	21	33
	| 0,2 [m]						3	4	4,8	5,7	6,5	7,4	8,2	9	11
1500 (0,0926)	LwA [dB(A)]							<20	20	25	29	32	36	38	44
	Veff [m/s]							1,2	1,5	1,8	2,1	2,4	2,7	3	3,7
	ΔPt [Pa]							2	3	5	7	9	11	14	21
	| 0,2 [m]							3,6	4,4	5,2	6	6,8	7,5	8,3	10,1
1800 (0,1112)	LwA [dB(A)]							<20	<20	21	25	28	31	34	40
	Veff [m/s]							1	1,3	1,5	1,7	2	2,2	2,5	3,1
	ΔPt [Pa]							1	2	3	5	6	8	9	15
	| 0,2 [m]							3,4	4,1	4,9	5,6	6,3	7	7,7	9,4

5 szczelin:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0463)	LwA [dB(A)]				<20	<20	22	29	35	40	44	48
	Veff [m/s]				1,2	1,5	1,8	2,4	3	3,6	4,2	4,8
	ΔPt [Pa]				2	3	5	9	14	20	26	35
	| 0,2 [m]				2,6	3,1	3,7	4,8	5,8	6,9	7,9	8,9
1000 (0,0772)	LwA [dB(A)]						<20	<20	24	29	33	36	40	42	48
	Veff [m/s]						1,1	1,4	1,8	2,2	2,5	2,9	3,2	3,6	4,5
	ΔPt [Pa]						2	3	5	7	9	12	16	19	30
	| 0,2 [m]						3	3,9	4,8	5,6	6,4	7,3	8,1	8,9	10,9
1200 (0,0926)	LwA [dB(A)]							<20	20	25	29	32	36	38	44
	Veff [m/s]							1,2	1,5	1,8	2,1	2,4	2,7	3	3,7
	ΔPt [Pa]							2	3	5	7	9	11	14	21
	| 0,2 [m]							3,6	4,4	5,2	6	6,8	7,5	8,3	10,1
1500 (0,1158)	LwA [dB(A)]								<20	20	24	27	31	33	39
	Veff [m/s]								1,2	1,4	1,7	1,9	2,2	2,4	3
	ΔPt [Pa]								2	3	4	6	7	9	13
	| 0,2 [m]								4,1	4,8	5,5	6,2	6,9	7,6	9,2
1800 (0,1390)	LwA [dB(A)]								<20	<20	20	23	27	29	35
	Veff [m/s]								1	1,2	1,4	1,6	1,8	2	2,5
	ΔPt [Pa]								2	2	3	4	5	6	9
	| 0,2 [m]								3,8	4,4	5,1	5,7	6,4	7	8,6

6 szczelin:

	Przepływ powietrza
	m³/h	75	100	150	200	250	300	400	500	600	700	800	900	1000	1250
	l/s	21	28	42	56	69	83	111	139	167	194	222	250	278	347
600 (0,0556)	LwA [dB(A)]					<20	<20	25	31	36	40	44	47	50
	Veff [m/s]					1,2	1,5	2	2,5	3	3,5	4	4,5	5
	ΔPt [Pa]					2	3	6	9	14	18	24	30	38
	| 0,2 [m]					2,9	3,4	4,4	5,4	6,4	7,3	8,3	9,2	10,1
1000 (0,0926)	LwA [dB(A)]							<20	20	25	29	32	36	38	44
	Veff [m/s]							1,2	1,5	1,8	2,1	2,4	2,7	3	3,7
	ΔPt [Pa]							2	3	5	7	9	11	14	21
	| 0,2 [m]							3,6	4,4	5,2	6	6,8	7,5	8,3	10,1
1200 (0,1112)	LwA [dB(A)]							<20	<20	21	25	28	31	34	40
	Veff [m/s]							1	1,3	1,5	1,7	2	2,2	2,5	3,1
	ΔPt [Pa]							1	2	3	5	6	8	9	15
	| 0,2 [m]							3,4	4,1	4,9	5,6	6,3	7	7,7	9,4
1500 (0,1390)	LwA [dB(A)]								<20	<20	20	23	27	29	35
	Veff [m/s]								1	1,2	1,4	1,6	1,8	2	2,5
	ΔPt [Pa]								2	2	3	4	5	6	9
	| 0,2 [m]								3,8	4,4	5,1	5,7	6,4	7	8,6
1800 (0,1668)	LwA [dB(A)]									<20	<20	<20	23	25	31
	Veff [m/s]									1	1,2	1,3	1,5	1,7	2,1
	ΔPt [Pa]									2	2	3	3	4	6
	| 0,2 [m]									4,1	4,7	5,3	5,9	6,5	8

Karta katalogowa produktu:

Cenniki:

Regulaminy:

Broszury i ulotki:

Certyfikaty i atesty:

Instrukcje techniczne:
