Nawiewnik wirowy RC15

Opis Wymiary Skrzynka rozprężna Parametry techniczne Pliki do pobrania

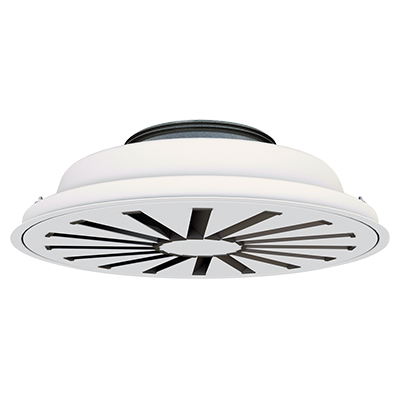

RC15 to okrągły nawiewnik wirowy z regulowanymi kierownicami. Nawiewnik może byc stosowany zarówno do nawiewu jak i wywiewu powietrza. Moduł wirowy zapewnia wysoką indukcję oraz duży, zasięg, dlatego nawiewnik jest idealny do poziomego nawiewu bardzo chłodnego powietrza.
Nawiewnik może być również przełączony na pionowy strumień powietrza nawiewanego, umożliwiając nawiew ciepłego powietrza.
Montaż nawiewnika RC15 w skrzynce rozprężnej MB pozwala na osiągnięcie stabilnego przepływu powietrza do nawiewnika oraz daje możliwość precyzyjnej regulacji
Przepustnica typu B jest unikalną liniową przepustnicą tłokową, która pozwala na pełen zakres regulacji (0-100%) oraz umożliwia zrównoważenie dużego spadku ciśnienia przy zachowaniu niskiego poziomu generowanego hałasu. Ponadto konstrukcja przepustnicy zapewnia dokładny i rzetelny pomiar.
Przepustnice typu C i E są wyposażone w łopatki obrotowe, odpowiednio dla nawiewu i wywiewu. Zazwyczaj stosowany w sytuacjach, które nie wymagają wysokiego ciśnienia równoważącego w skrzynce rozprężnej.

Możliwość przepływu dużej ilości powietrza
Wysoka indukcja
Stosowany do nawiewu bardzo chłodnego powietrza
Poziomy lub pionowy nawiew powietrza
Możliwość zastosowania zarówno do nawiewu, jak i wywiewu powietrza
Skrzynka rozprężna dostępna z przepustnicą w wielu wariantach

Konserwacja

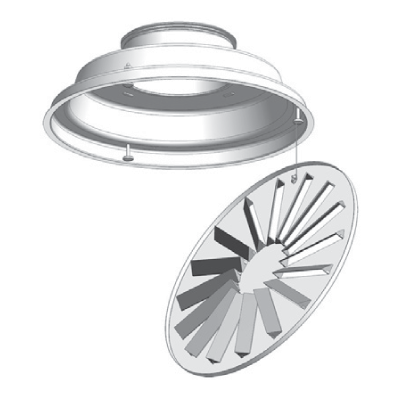

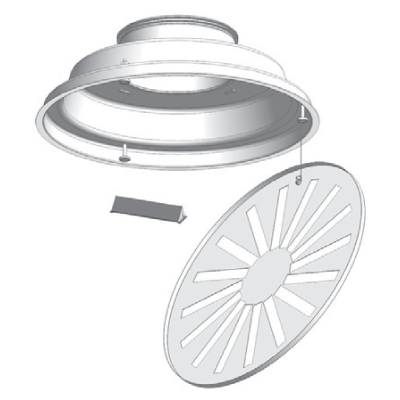

Płytę frontową i wkładkę wirową można zdjąć w celu wyczyszczenia elementów wewnętrznych lub w celu uzyskania dostępu do kanału lub skrzynki. Widoczne części nawiewnika można przetrzeć wilgotną szmatką.

Materiały i wykończenie

Materiał: stal ocynkowana
Standardowe wykończenie: malowane proszkowo
Kolory standardowe: RAL 9003 i RAL 9010, połysk 30
Kierownice (tylko RC15-S): tworzywo ABS, kolor czarny

Nawiewnik jest dostępny także w innych kolorach. W celu uzyskania dalszych informacji, prosimy o kontakt z działem sprzedaży Lindab.

Akcesoria

DCZ - wsporniki mocujące (zestaw)
LM - płyta modułowa
MBZ - element wydłużający

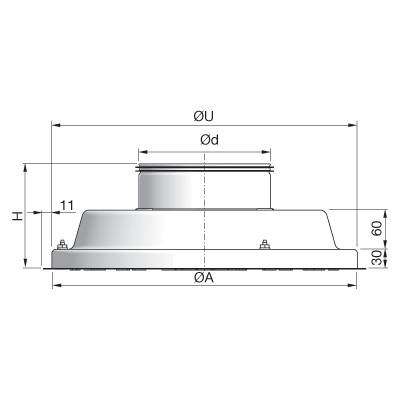

ød [mm]	øA [mm]	H [mm]	øU* [mm]
160	360	140	370
200	360	140	370
250	460	140	470
315	540	140	550

*øU = otwór w suficie

ød = 315 mm: nie posiada otworów montażowych dla MB!

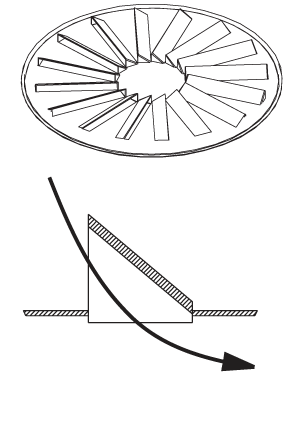

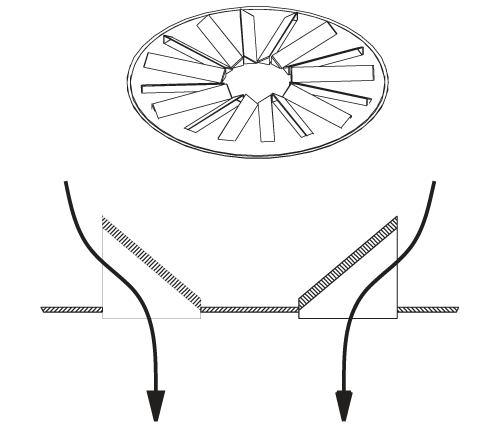

Ustawienie kierownic Poziomo / Pionowo:

RC15-S / RC15-E:

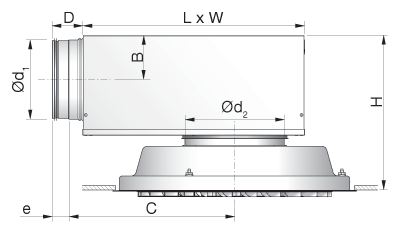

RC15 + skrzynka rozprężna MB:

ød₁ [mm]	ød₂ [mm]	B [mm]	C [mm]	D [mm]	e [mm]	H* [mm]	L [mm]	W [mm]
100	160	62	245	78	40	250 - 290	310	260
125	160	75	291	78	40	275 - 315	376	310
125	200	75	291	78	40	275 - 315	376	310
160	160	92	352	78	40	309 - 349	459	380
160	200	92	352	78	40	309 - 349	459	380
160	250	92	352	78	40	309 - 349	459	380
200	200	112	425	78	40	350 - 390	565	460
200	250	112	425	78	40	350 - 390	565	460
200	315	112	425	78	40	350 - 390	565	460
250	250	137	514	118	60	400 - 440	698	540
250	315	137	514	118	60	400 - 440	698	540
315	315	170	675	118	60	465 - 505	858	540

* Przy użyciu akcesoriów MBZ zwiększy się wymiar H:

ød₂ = 100 - 200 mm => H +40 mm,
ød₂ = 250 - 315 mm => H +60 mm.

Warianty przepustnicy:

Dane techniczne

Następujące dane dotyczą RC15+skrzynki rozprężnej. Dane dotyczące MBC i MBE znajdują się na stronie www.lindQST.com.

Wydajność

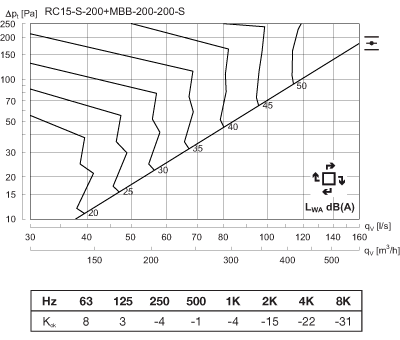

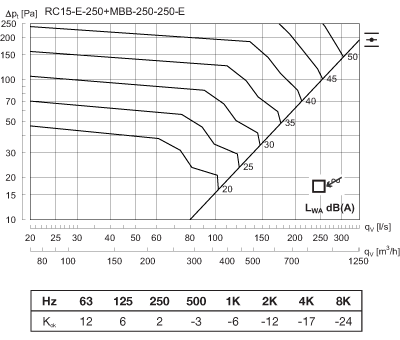

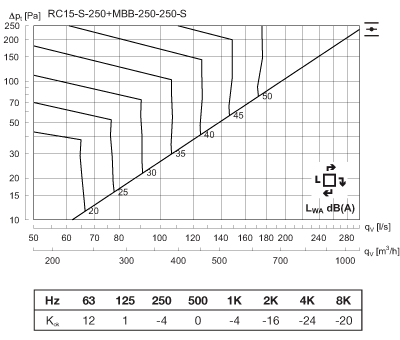

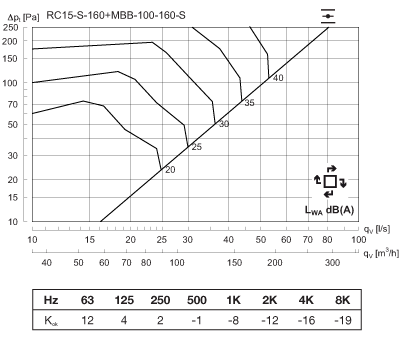

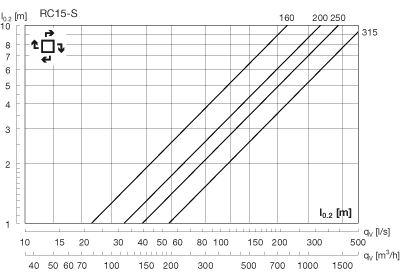

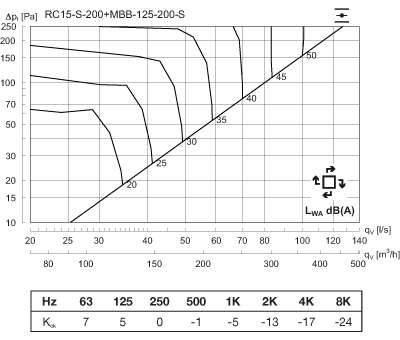

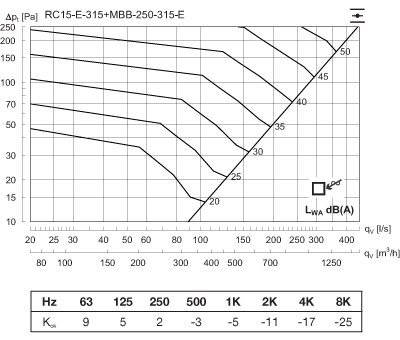

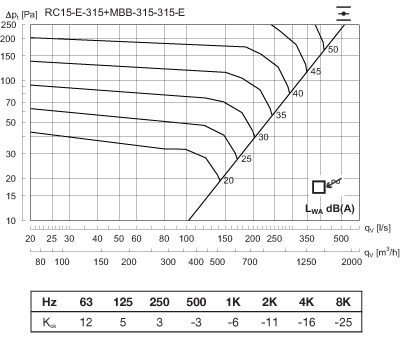

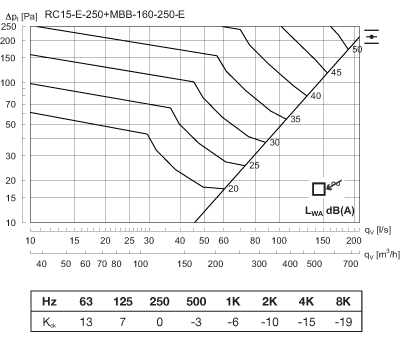

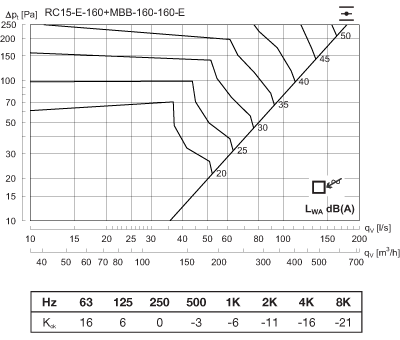

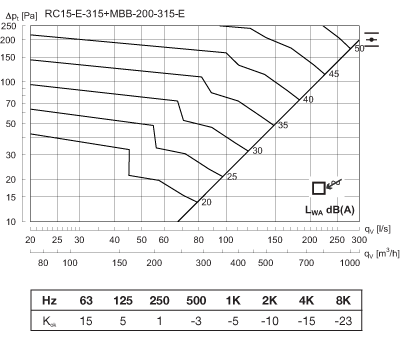

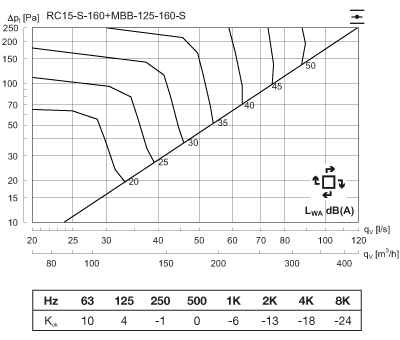

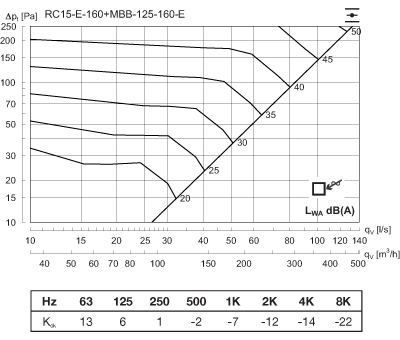

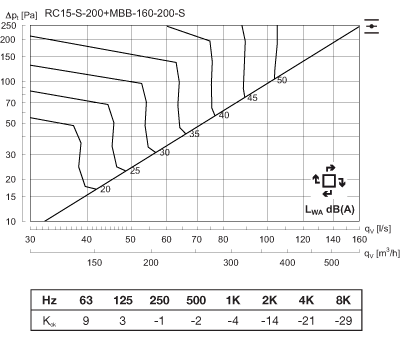

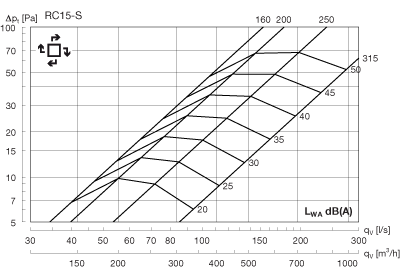

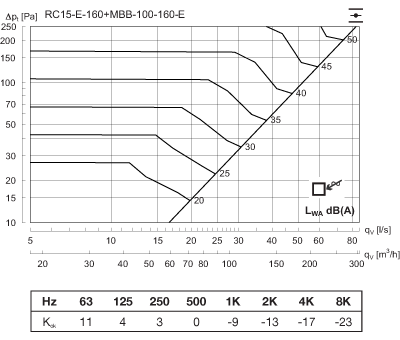

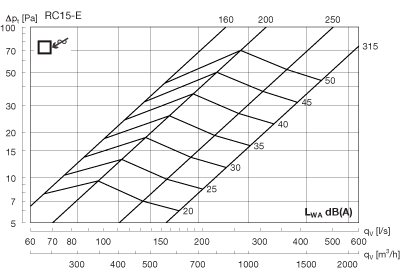

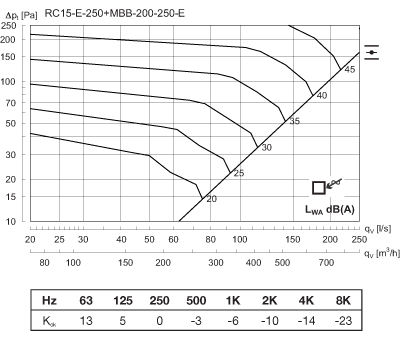

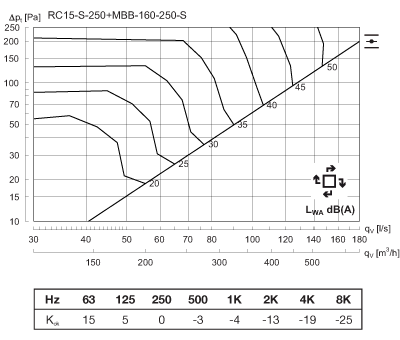

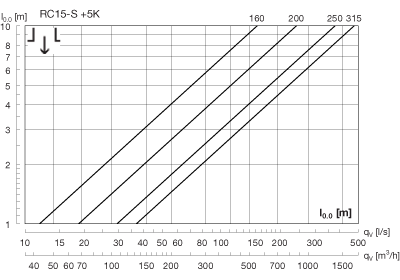

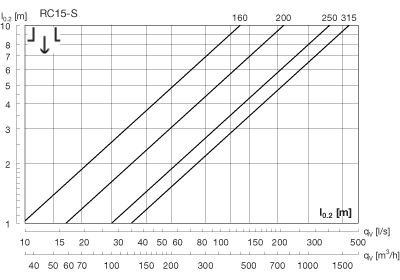

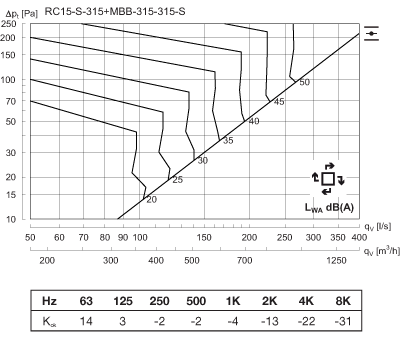

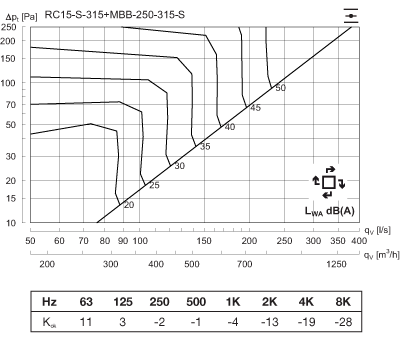

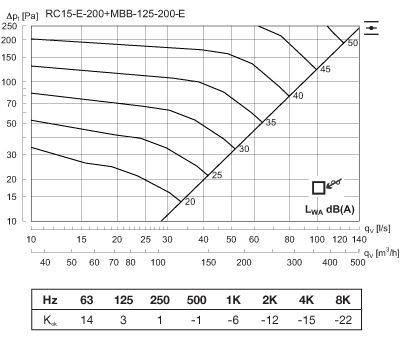

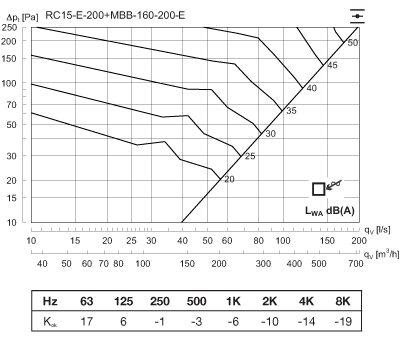

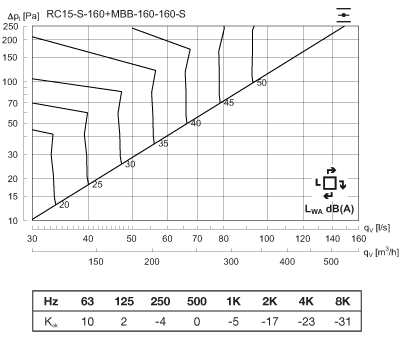

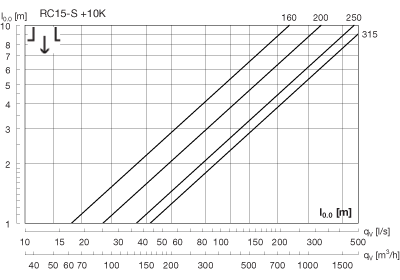

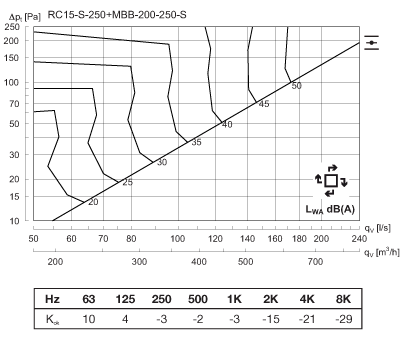

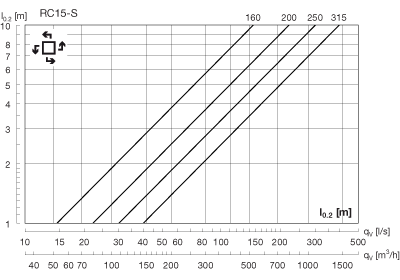

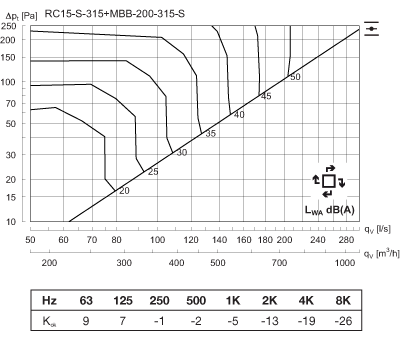

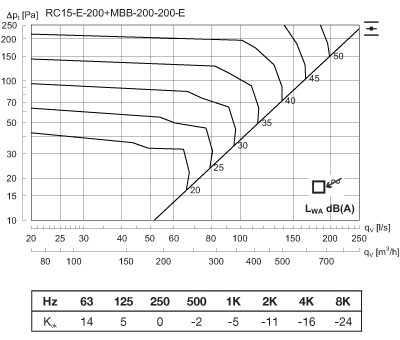

Przepływ powietrza q_v [l/s] i [m³/h], ciśnienie całkowite Δp_t[Pa], zasięg strumienia l_0,2 [m] oraz poziom mocy akustycznej L_WA[dB(A)] są przedstawione na wykresach.

Poziom mocy akustycznej

Poziom mocy akustycznej w danym paśmie częstotliwości jest definiowany jako L_WA+K_ok. Wartości K_oksą podane w tabelach poniżej wykresów.

Szybki dobór, nawiew powietrza

RC15 + MBB-S		Δp_t ≥ 50 Pa, 30 dB(A)		Δp_t ≥ 50 Pa, 35 dB(A)
ød₁ kanału [mm]	ød₂ RC15 [mm]	[l/s]	[m³/h]	[l/s]	[m³/h]
100	160	36	130	44	158
125	160	44	158	54	194
125	200	49	176	59	212
160	160	47	169	56	202
160	200	54	194	64	230
160	250	69	248	90	324
200	200	56	202	66	238
200	250	82	295	99	356
200	315	101	364	125	450
250	250	90	324	106	382
250	315	113	407	137	493
315	315	138	497	163	587

Tłumienie dźwięku

Tłumienie dźwięku nawiewnika ΔL od kanału do pomieszczenia, z uwzględnieniem odbicia końcowego, patrz tabela poniżej.

RC15 + MBB-S/-E		Częstotliwość środkowa [Hz]
ød₁ kanału [mm]	ød₂ RC15 [mm]	63	125	250	500	1K	2K	4K	8K
100	160	17	15	5	12	19	20	20	21
125	160	16	14	8	18	18	20	20	21
125	200	11	12	6	14	14	19	18	19
160	160	16	15	11	22	20	22	21	21
160	200	16	15	9	22	19	21	20	21
160	250	18	14	4	17	14	16	18	19
200	200	13	12	8	17	20	19	21	18
200	250	12	9	6	14	19	16	18	17
200	315	11	8	4	10	17	16	19	17
250	250	13	8	7	15	19	19	18	18
250	315	12	8	6	14	17	17	18	18
315	315	8	9	9	14	18	18	18	23
