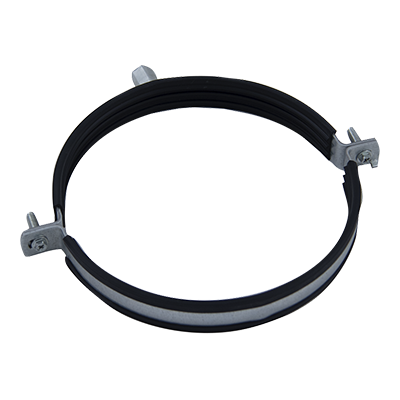

Obejma DRSNR

Opis Wymiary Parametry techniczne Pliki do pobrania

Do podwieszania rur okrągłych, z okładziną dla tłumienia drgań.
Montowana nakrętką łączącą M8/M10 i zaczepem dla ø63-400.

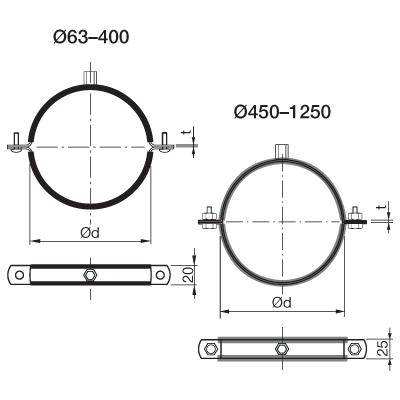

ø63–400

• z zaczepem,
• ze śrubą M6×20 i łbem: sześciokątnym 1/4" i PH2,
• nakrętka łącząca M8+M10.

ø450–1250

• z otworem ø10,
• ze śrubą i nakrętką H17 M10×30,
• nakrętka łącząca M8+M10.

ød [mm]	t [mm]
63	1,5
80	1,5
100	1,5
125	1,5
140	1,5
150	1,5
160	1,5
180	1,5
200	1,5
224	1,5
250	1,5
280	1,5
300	1,5
315	1,5
355	1,5
400	1,5
450	2,5
500	2,5
560	2,5
600	2,5
630	2,5
710	2,5
800	2,5
900	2,5
1000	2,5
1120	2,5
1250	2,5

Maksymalne zalecane obciążenie dla różnych klas ogniowych:

Instalacja	System wentylacyjny					Wentylacja pożarowa
ød	R0 [kg]	R15 [kg]	R30 [kg]	R45 [kg]	R60 [kg]	600°C / 120 min [kg]
63 - 600	65	-	-	-	-	-
630 - 1250	65	-	-	-	-	-

Instalacja	System wentylacyjny					Wentylacja pożarowa
ød	R0 [kg]	R15 [kg]	R30 [kg]	R45 [kg]	R60 [kg]	600°C / 120 min [kg]
450 - 1250	160	-	-	-	-	-
