Okrągły zawór świeżego powietrza ULA

Opis Wymiary Dane techniczne Pliki do pobrania

ULA to okrągły zawór świeżego powietrza z teleskopową tuleją ścienną do montażu w ścianie zewnętrznej blisko dachu. ULA posiada zintegrowaną przepustnicę, która może być obsługiwana za pomocą linki.
Specjalna teleskopowa tuleja ścienna umożliwia montaż zaworu w ścianie bez użycia śrub. Dwie części teleskopowe skręcane są ze sobą przez ścianę. Zawór ULA dostępny jest z dwoma rodzajami kratki zewnętrznej, a typ 1 jest dodatkowo wyposażony w zdejmowaną siatkę przeciw owadom.
Produkt ULA dostarczany jest z wkładkami dźwiękochłonnymi w dwóch grubościach.
Materiał wkładki nie zawiera włókien, jest zmywalny i łatwy do usunięcia.
Do zestawu ULA dołączony jest filtr EU-3. Siatkę przeciw owadom i izolację akustyczną można łatwo usunąć od wewnątrz.

• Łatwe czyszczenie.
• Możliwość instalacji w ścianach o grubości 270-430 mm.
• Produkt może być dostarczony z wkładkami dźwiękochłonnymi w dwóch grubościach.
• Obudowa zewnętrzna dostępna w kilku kolorach i materiałach.

Konserwacja

Płyta frontowa, filtr i izolacja mogą być usunięte, aby umożliwić czyszczenie.

Akcesoria:

• ULZ-1 - dodatkowa izolacja akustyczna (grubość ściany > 300 mm).
• ULZ-2 - kołnierz osłonowy ø241 mm, stal ocynkowana, biały/szary.
• ULZ-3 - filtr.
• ULZ-4 - siatka przeciw owadom.
• ULAK - typ 1, z obudową miedzianą.
• ULAL - typ 1, z obudową aluminiową.
• ULAG - typ 1, z obudową ocynkowaną.

Produkt ULA dostarczany jest z dwuczęściową wkładką dźwiękochłonną ø140/ø50 mm. Jeśli wymagana jest większa przepustowość, należy usunąć wewnętrzną część izolacji. Zmniejszy to tłumienie dźwięku o 3 dB (patrz dane techniczne). Na życzenie istnieje możliwość dostarczenia zaworów o krótszej konstrukcji do montażu w lekkich konstrukcjach. Taki montaż spowoduje jednak zmniejszenie izolacyjności akustycznej.

Materiały i wykończenie:

• część wewnętrzna: tworzywo sztuczne odporne na odbarwienie;
• kolor standardowy: biały;
• kratka zewnętrzna typ 1: tworzywo sztuczne odporne na odbarwienie, kolor szary;
• kratka zewnętrzna typu 2: aluminiowa;
• standardowe wykończenie: malowane proszkowo, kolor szary RAL 7040;
• tuleja teleskopowa: stal ocynkowana;
• izolacja akustyczna: pianka z tworzywa sztucznego.

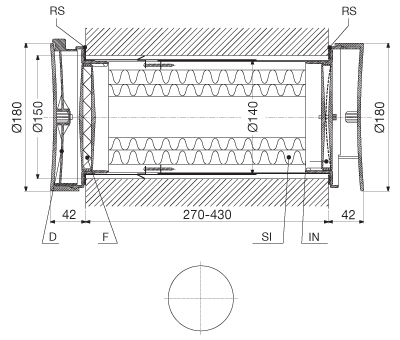

Kratka zewnętrzna typu 1:

RS: uszczelka gumowa • D: przepustnica • F: filtr • SI: izolacja akustyczna • IS: siatka przeciw owadom

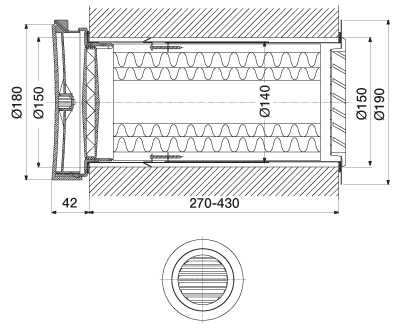

Kratka zewnętrzna typu 2:

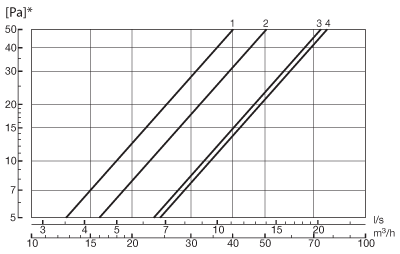

Wydajność

* Podciśnienie [Pa]

Krzywa	Filtr	Izolacja akustyczna [mm]	Powierzchnia czynna  [cm2]	Powierzchnia równoważna [cm2]
1	EU-3	ø140/ø50	20	21
2	EU-3	ø140/ø80	50	26
2	-	ø140/ø50	20	26
3	-	ø140/ø80	50	38
4	-	-	50	39

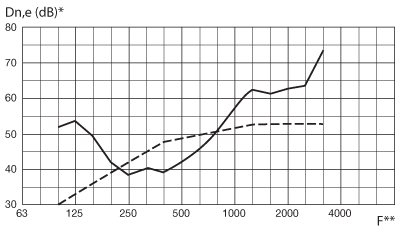

ULA z izolacją akustyczną ø140/ø50, grubość ściany 300 mm:

Ważona, znormalizowana różnica poziomów Dn,e,w = 49 dB, Δmax = 8,3 dB

* Redukcja dźwięku   ** Częstotliwość

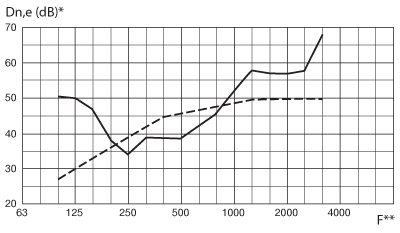

ULA z izolacją akustyczną ø140/ø80, grubość ściany 300 mm:

Ważona, znormalizowana różnica poziomów Dn,e,w = 46 dB, Δmax = 7,6 dB

* Redukcja dźwięku   ** Częstotliwość

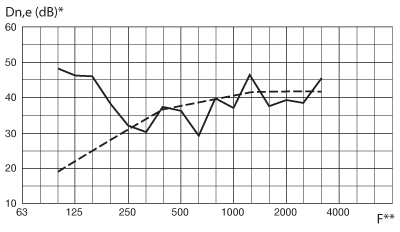

ULA bez izolacji akustycznej, grubość ściany 300 mm:

Ważona, znormalizowana różnica poziomów Dn,e,w = 38 dB, Δmax = 10,2 dB

* Redukcja dźwięku   ** Częstotliwość

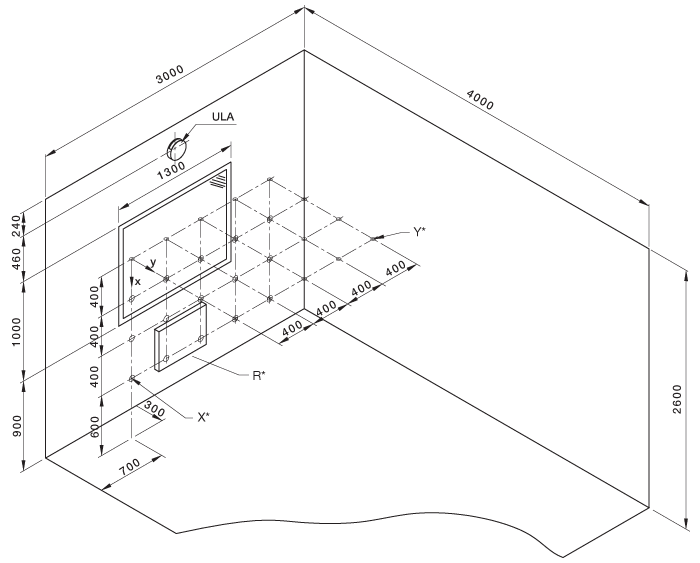

Układ próbny

Na rysunku powyżej przedstawiono układ testowy zastosowany do wyznaczania prędkości w strefie przebywania ludzi przy różnych objętościach powietrza i temperaturach. Dla prób z Δt = -40 K zastosowano okno o U = 1,5 W/m². Przy -20 K wykorzystano U = 2,6 W/m².

X: 4 x 5 punktów pomiarowych na planie X • Y: 4 x 5 punktów pomiarowych na planie Y • R: promieniowanie

Przepływ powietrza		Bez promiennika (500 W) Δt (K)			Promiennik (500 W) Δt (K)
m3/h	l/s	0	-20	-40	-20	-40
20	5,6	<0,10	0,15	0,21	>0,10	0,10
30	8,3	>0,10	0,15	0,22	>0,10	0,17
40	11,1	0,10	0,15	0,22	0,10	0,18
50	13,9	0,13	0,15	-	0,11	-
60	16,7	0,14	0,15	-	0,11	-
70	19,4	0,14	0,15	-	0,13	-
100	28,0	0,15	0,23	-	0,13	-
