Panel grzewczo-chłodzący Atrium Plana

Panele grzewczo-chłodzące Lindab są montowane w suficie i oddają ciepło przede wszystkim przez promieniowanie. Udział promieniowania przekracza 50% do 60%, w porównaniu z ok. 5% udziałem w przypadku konwencjonalnych produktów lamelowych. Ponieważ prędkość powietrza jest utrzymana na niskim poziomie, w pomieszczeniu nie występują przeciągi. Ogrzewanie promiennikowe może być również stosowane w przypadku wysokich sufitów, ponieważ pomimo zastosowania na dużej wysokości, ogrzewa bezpośrednio powierzchnie znajdujące się pod nimi, bez żadnych strat w powietrzu. Niższy gradient temeratury i podwyższona temperatura promieniowania sprawiają, że ogrzewanie za pomocą paneli jest bardziej efektywne energetycznie niż w przypadku innych systemów grzewczych.

Montaż

Panele Atrium Plana mogą być montowane w suficie podwieszanym jako elementy wolnowiszące lub wpuszczane.

Warte uwagi

Wysoki współczynnik promieniowania skutkuje niskimi prędkościami powietrza i zapewnia doskonałe efekty, nawet przy dużych wysokościach montażu. Lekka budowa zapewnia szybki i niewymagający wysiłku montaż.

Panele promiennikowe Lindabs są testowane zgodnie z normami EN-14037/ EN-14240 i posiadają oznaczenie CE.

Kluczowe liczby:

• długość: 600, 1200, 1800, 2400, 3000 lub 3600 mm;
• szerokość: 400, 600, 900 lub 1200 mm;
• wysokość: 35 mm;
• moc: chłodzenie - 718 W lub 168 W/m², ogrzewanie - 1260 W lub 295 W/m².

Ustawienia obliczeń:

• temperatura pomieszczenia: 25°C / 21°C;
• temperatura wody: 14-17°C / 55-45°C.

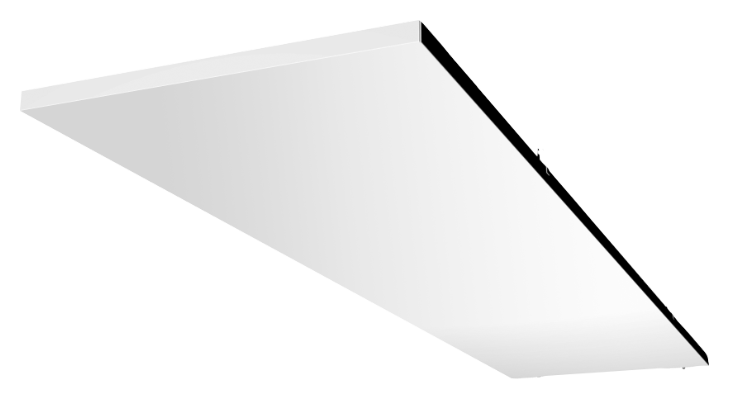

Atrium Plana

Atrium Plana firmy Lindab to prosty, ale wydajny panel promiennikowy, o nieskomplikowanej konstrukcji, która nie odwraca uwagi od wystroju wnętrza budynku.

Rury wodne są wykonane z miedzi. Niemniej jednak, aby zapobiec korozji, woda powinna być pozbawiona tlenu.

Atrium Plana H, Ogrzewanie

Gdy ciepła woda przepływa przez miedzianą rurę, ciepło jest przekazywane do płyty aluminiowej, a dzięki unikalnej technice spawania straty temperatury są bardzo niewielkie. Panel jest nagrzewany, a następnie przekazuje ciepło do pomieszczenia. Promieniowanie cieplne przemieszcza się bez strat energii przez powietrze w kierunku podłogi, ścian i przedmiotów znajdujących się w pomieszczeniu. W ten sposób unika się ogrzewania dużej masy powietrza, która pod wpływem ciepła przywiera do sufitu. Zamiast tego ciepło trafia tam, gdzie jest najbardziej potrzebne. Ogrzewane są głównie podłoga, ściany, meble i armatura w pomieszczeniu. Temperatura powierzchni w pomieszczeniu staje się wyższa niż temperatura powietrza w pomieszczeniu, co skutkuje przekazywaniem ciepła do powietrza. Ogrzewając przede wszystkim powierzchnie pomieszczenia, a nie powietrze, można zaoszczędzić dużo energii. Atrium Plana H jest wyposażony w standardową izolację Lindab w górnej części, która zapobiega promieniowaniu ciepła w kierunku sufitu. Bardziej szczegółowy opis działania ogrzewania sufitowego można znaleźć w poradnik Lindab poświęconym ogrzewaniu sufitowemu.

Atrium Plana C, Chłodzenie

Gdy zimna woda przepływa przez panel, ciepło płyty aluminiowej, odebrane od gorącego powietrza w pomieszczeniu, jest przekazywane do zimnej wody, przy bardzo niewielkiej utracie temperatury. Panel stopniowo schładza ciepłe powietrze w pomieszczeniu za pomocą swojej zimnej powierzchni, a częściowo absorbuje ciepło z pomieszczenia poprzez niskotemperaturowe promieniowanie. W ten sposób pomieszczenie jest chłodzone zarówno przez promieniowanie (ok. 50%), jak i konwekcję. Absorpcja promieniowania niskotemperaturowego oznacza, że powierzchnie pomieszczenia, a przede wszystkim podłoga, ściany, meble i armatura, mają niższą temperaturę niż gdyby chłodzenie odbywało się tylko konwekcyjnie. Oznacza to, że magazynowanie "energii chłodniczej" jest większe. Atrium Plana C nie jest wyposażony w izolację, ale jest barwiony w górnej części, co zapewnia najlepszą emisję promieniowania w kierunku sufitu.

Atrium Plana HC, Ogrzewanie + Chłodzenie

Dzięki dodatkowemu zestawowi rur miedzianych, pojedynczy panel Atrium Plana może być wykorzystywany zarówno do ogrzewania, jak i chłodzenia. Atrium Plana HC jest wyposażony w standardową izolację Lindab w górnej części, która zapobiega promieniowaniu ciepła w kierunku sufitu.

Budowa

Konstrukcja paneli jest oparta na unikalnym procesie produkcyjnym. Precyzyjne spawanie laserowe zapewnia optymalny transfer energii i umożliwia niemal bezstratne przekazywanie energii cieplnej między miedzianą rurą a aluminiową płytą perforowaną. Lindab oferuje najlżejszy i najbardziej efektywny panel promiennikowy na rynku.

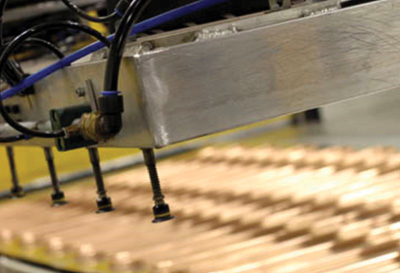

Ilustracja 1. Unikalny proces produkcyjny Atrium Plana.

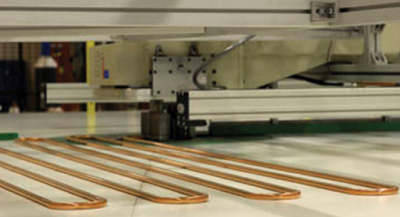

Ilustracja 2. Atrium Plana - precyzyjne spawanie laserowe.

Atrium Plana H to płaski panel grzewczy o eleganckim i subtelnym wyglądzie. Wykonana jest z cienkiej płyty aluminiowej z przyspawanymi laserowo rurami miedzianymi na górze i izolowana ekstrudowaną pianką polistyrenową. Nie należy go umieszczać w miejscach bezpośrednio narażonych na działanie promieni słonecznych ani pod innymi źródłami ciepła lub zapłonu. Należy unikać iskier oraz dymu (produkcja bez dodatku gazów CFC lub HCFC, tj. freonów), co zapobiega promieniowaniu ciepła w kierunku sufitu. Atrium Plana H jest standardowo dostępny w kolorze białym sygnałowym RAL 9003 lub białym czystym RAL 9010 i może być montowany jako element wpuszczany w sufit podwieszany, jako element wolnowiszący lub jako element mocowany bezpośrednio do sufitu. Atrium Plana-H jest przeznaczony do stosowania w przypadku, gdy panel ma zapewnić maksymalne ogrzewanie w układzie 2-rurowym z funkcją przełączania (tzw. “Change-Over”).

Atrium Plana C to płaski panel chłodzący o eleganckim i subtelnym wyglądzie. Jest on wykonany z cienkiej płyty aluminiowej z przyspawanymi laserowo miedzianymi rurkami na górze i malowany proszkowo, co pozwala na absorpcję ciepła. Atrium Plana C jest standardowo dostępny w kolorze białym sygnałowym RAL 9003 lub białym czystym RAL 9010 i może być montowany jako element wpuszczany w sufit podwieszany, jako element wolnowiszący lub jako element mocowany bezpośrednio do sufitu. Atrium Plana-C jest przeznaczony do stosowania w przypadku, gdy panel ma zapewnić maksymalną moc chłodniczą w układzie 2-rurowym lub w układzie z funkcją przełączania (“Change-Over”), w którym ogrzewanie ma niewielkie znaczenie.

Atrium Plana HC to płaski panel grzewczo-chłodzący o eleganckim i subtelnym wyglądzie. Jest on wykonany z cienkiej płyty aluminiowej z przyspawanymi laserowo rurkami miedzianymi na górze i izolowany ekstrudowaną pianką polistyrenową. Nie należy umieszczać go w miejscach bezpośrednio narażonych na działanie promieni słonecznych ani pod innymi źródłami ciepła lub zapłonu. Należy unikać iskier oraz dymu (produkcja bez dodatku gazów CFC lub HCFC, tj. freonów), co zapobiega promieniowaniu ciepła w kierunku sufitu.
Atrium Plana HC jest standardowo dostępny w kolorze białym sygnałowym RAL 9003 lub białym czystym RAL 9010 i może być montowany jako element wpuszczany w sufit podwieszany, jako element wolnowiszący lub jako element mocowany bezpośrednio do sufitu. Atrium Plana-HC jest przeznaczony do stosowania w przypadku, gdy panel ma zapewniać oddzielne chłodzenie i ogrzewanie w tzw. układzie 4-rurowym.

Panele są dostępne w trzech wersjach: do chłodzenia (C-), ogrzewania (H-) lub kombinacji ogrzewania i chłodzenia.

Dane techniczne:

• szerokość: 40 (392 mm), 60 (592 mm), 90 (892 mm) i 120 (1192 mm);
• długość: 0,6 - 1,2 - 1,8 - 2,4 - 3,0 - 3,6 m;
• wysokość: 35 mm;
• przyłącze wody: pionowe, poziome lub zakrzywione, DN10; typ H-/C-: 2-rurowe; typ HC-: 4-rurowe;
• obróbka powierzchni: aluminium­, malowane proszkowo;
• konstrukcja: płaska, zamknięta powierzchnia, w zależności od oświetlenia, zasady montażu i umiejscowienia w pomieszczeniu, umieszczone na górze orurowanie może być widoczne z dołu (zalecamy zamówienie próbki w celu dokładnego określenia wymagań oraz potrzeb);
• izolacja: panele H i HC są izolowane białą ekstrudowaną pianką polistyrenową i nie powinny być umieszczane w miejscach bezpośrednio narażonych na działanie promieni słonecznych ani pod innymi źródłami ciepła lub zapłonu; należy unikać iskier oraz dymu (produkcja bez dodatku gazów CFC lub HCFC, tj. freonów);

W celu uzyskania pełnych danych technicznych, należy skontaktować się z Lindab.

Kolor

Produkt jest standardowo dostępny w wersji z drobnoziarnistym lakierem proszkowym w kolorze białym RAL 9003 lub białym RAL 9010, o połysku 5 ±1. Inne kolory z palety RAL dostępne na zamówienie.

Wyposażenie opcjonalne (wstępnie zmontowane fabrycznie)

Konstrukcja

Dostępne są również cztery różne układy perforacji (patrz str. 6, konstrukcja Atrium Plana). W zależności od oświetlenia, zasady montażu i umiejscowienia w pomieszczeniu, umieszczone na górze orurowanie może być widoczne z dołu. W przypadku perforacji typu "2 - pełna M6" i "4- pełna U8" jest ono widoczne przez perforację.

Izolacja akustyczna z materiałem tłumiącym Acutec® (zamiast standardowej izolacji Lindab)

Powierzchnia z tkaniny laminowanej lub nielaminowanej o grubości 30 mm (pokryta 100% PES, laminowana termicznie; zmywalna, czyszczona przy użyciu szczotki nylonowej lub odkurzacza, klasa ogniowa B-s1-d0, przetestowana zgodnie z normą EN 13501-1: 2007). W celu uzyskania pełnych danych technicznych, należy skontaktować się z Lindab.

Akcesoria (dostarczane oddzielnie)

• sterowanie: patrz rozdział Regula;
• wieszaki: przygotowanie do montażu wieszaków (4 szt., jeśli L_nom < 2,4 m i 6 szt., jeśli L_nom > 2,4 m); zalecane zasady montażu (patrz "Instrukcja montażu Atrium Plana");
• haki do zawieszania: aby ułatwić montaż zarówno wieszaków wahadłowych, jak i prętów gwintowanych, polecamy nasze haki do zawieszania (4 lub 6 sztuk);
• wieszaki wahadłowe: o różnych wymiarach;
• listwa mocująca do montażu bezpośrednio na suficie/suficie betonowym: dostępna we wszystkich szerokościach paneli: 40, 60, 90 i 120 mm;
• do montażu wpuszczanego w sufit podwieszany: zaciski mocujące.

Szczegóły i instrukcje dotyczące stosowania wszystkich dostępnych wieszaków znajdują się w: "Instrukcji montażu Atrium Plana". Informacje o dodatkowych akcesoriach można znaleźć w dokumencie "Akcesoria" na stronie www.lindqst.com.

Dobór paneli grzewczych

Ogrzewanie promiennikowe jest doskonałym systemem grzewczym posiadającym wiele zalet, takich jak niższe zużycie energii, szybka reakcja i bardziej jednolita temperatura w pomieszczeniu w porównaniu z innymi systemami grzewczymi. Umieszczenie w suficie oznacza również, że ciepło promiennikowe oddziałuje bezpośrednio na wszystkie widoczne z panelu odsłonięte powierzchnie. Brak grzejników na ścianach pozwala na bardziej elastyczne wykorzystanie powierzchni pomieszczenia. Lindab opracował "Poradnik ogrzewania sufitowego", zawierający porady, jak osiągnąć najlepszy możliwy klimat w pomieszczeniach oraz co należy wziąć pod uwagę w związku z doborem i rozmieszczeniem paneli.

Moc grzewcza paneli promiennikowych zależy od różnicy temperatur pomiędzy powierzchnią panela a powierzchniami, które mają być ogrzewane. Przepływ wody i jej turbulencje również mają wpływ na moc wyjściową. W celu prawidłowego doboru dla danego zastosowania, należy skorzystać z naszych wyliczeń w zakładce Waterborne calculation dla Atrium Plana.

Konstrukcja Atrium Plana

W zależności od wymagań konstrukcyjnych, dostępne są dwa różne typy perforacji (U8 i M6), każdy z dwoma różnymi układami (pełna i szczelinowa). Daje to cztery dodatkowe możliwości umieszczenia widocznej przedniej części panelu Atrium Plana. Należy wziąć to pod uwagę przy obliczaniu mocy. W celu uzyskania szczegółowych informacji na temat właściwości akustycznych, prosimy o kontakt.

Standardowe panele frontowe bez perforacji:

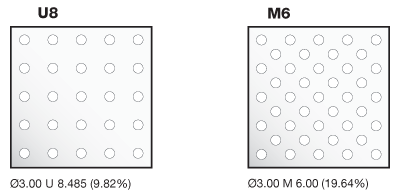

Perforacja Atrium Plana:

U8 (kwadratowy)  •  M6 (ukośny)

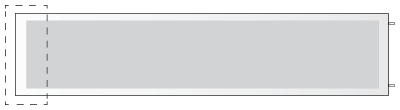

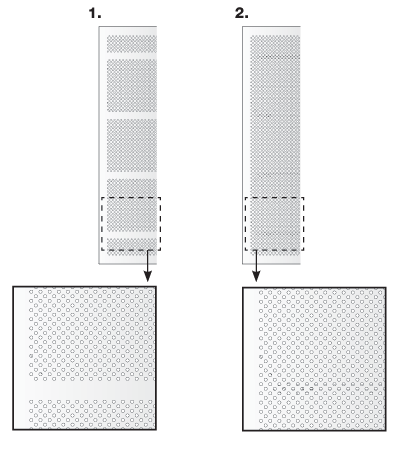

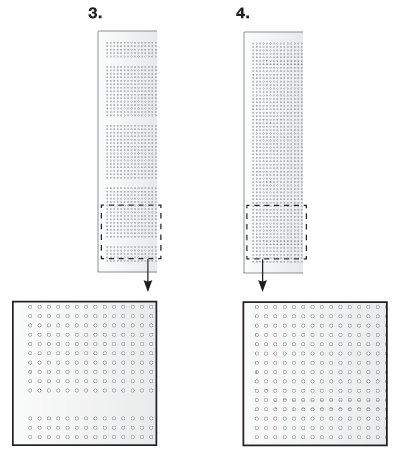

Układ

1: szczelinowy M6  •  2: pełny M6  •  3: szczelinowy U8  •  4: pełny U8

Dobór

Moc grzewcza wody P_w

Aby obliczyć moc grzewczą PW zapewnianą przez panel grzewczy, należy postępować zgodnie z poniższymi instrukcjami:

• Obliczyć różnicę temperatur Δt_rw.
• Aby uzyskać długość aktywną L_act produktu należy odjąć 0,1 m od całkowitej długości produktu.
• Znaleźć jednostkową moc grzewczą P_Lt w stosunku do Δt_rw na wykresie 1.
• Pomnożyć jednostkową moc grzewczą przez długość aktywną L_act.

UWAGA! Do obliczania mocy grzewczej w przypadku stosowania paneli innych niż Atrium Plana H-60 należy stosować mnożnik podany w tabeli 1 i 2.

UWAGA! Wykres mocy ma zastosowanie przy przepływie nominalnym q_wnom= 0,0135 l/s. Aby uzyskać odpowiednią moc przy innych przepływach, należy wykonać czynności opisane w przykładzie 3.

UWAGA! Dla ułatwienia obliczeń, należy skorzystać z kalkulatora Waterborne Calculator na stronie www.lindqst.com.

Definicje:

• Pa: moc chłodnicza powietrza [W];
• P_w: moc chłodnicza wody [W];
• P_tot: całkowita moc chłodnicza [W];
• q_ma: masowe natężenie przepływu powietrza [kg/s];
• q_a: natężenie przepływu powietrza świeżego [l/s];
• q_w: natężenie przepływu wody [l/s];
• q_wmin: minimalne natężenie przepływu wody [l/s];
• q_wnom: nominalne natężenie przepływu wody [l/s];
• c_pa: ciepło właściwe powietrza [1.004 kJ/kg K];
• t_r: temperatura w pomieszczeniu [°C];
• t_wi: temperatura wody na wlocie [°C];
• t_wo: temperatura wody na wylocie [°C];
• Δt_ra: różnica temp. powietrza w pomieszczeniu i powietrza pierwotnego [K];
• Δt_rw: różnica temp. powietrza w pomieszczeniu i średniej temp. wody [K];
• Δt_w: różnica temp. obiegu wody [K];
• ε_Δtw: współczynnik korekcyjny mocy ze względu na temperaturę;
• ε_qw: współczynnik korekcyjny mocy ze względu na przepływ wody;
• P_Lt: jednostkowa moc chłodnicza [W/K];
• ε_Δtwio: współczynnik straty ciśnienia dla temperatury.

Przykład 1. Ogrzewanie:

Jaka jest moc grzewcza P_w 3,0 m odsłoniętego, wolnowiszącego standardowego panelu Atrium Plana H-60?
Przyjmuje się, że temperatura w pomieszczeniu zimą wynosi t_r = 21°C.
Temperatura wody grzewczej na wejściu i wyjściu wynosi 60/55°C.

Odpowiedź:

Różnica temperatur:

Δt_rw = (t_wi + t_wo) / 2 - t_r = (60°C + 55°C) / 2 - 21°C = 36,5 K

Długość aktywna:

L_act= 3,0 m - 0,1 m = 2,9 m

Odczyt z wykresu 1. P_LT = 245 W/m.

P_w = 245 W/m x 2,9 m = 711 W

Tabela 1. Mnożnik mocy grzewczej dla H.

Tabela 2. Mnożnik mocy grzewczej dla HC.

Atrium Plana H 60 - jednostkowa moc grzewcza P_LT

UWAGA! W zależności od rodzaju sufitu mogą wystąpić niewielkie odchylenia wyników.

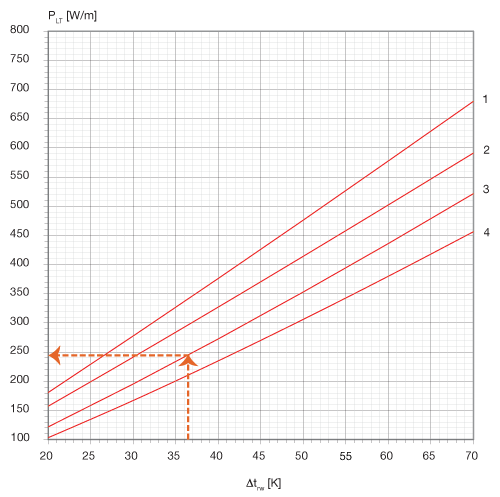

Wykres 1. Atrium Plana, jednostkowa moc grzewcza P_w na długość aktywną
przy przepływie nominalnym, q_wnom = 0,0135 w odniesieniu do różnicy temperatur Δt_rw.

Tabela 3. Legenda do wykresu 1. Typy montażu pokazane za tabelą 6.

Moc chłodnicza wody P_w

Aby obliczyć moc chłodniczą P_w zapewnianą przez panel chłodzący, należy postępować zgodnie z poniższymi instrukcjami:

• Obliczyć różnicę temperatur Δt_rw.
• Aby uzyskać długość aktywną L_act produktu należy odjąć 0,1 m od całkowitej długości produktu.
• Znaleźć jednostkową moc grzewczą P_Lt w stosunku do Δt_rw na wykresie 2.
• Pomnożyć jednostkową moc grzewczą przez długość aktywną L_act.

UWAGA! Do obliczania mocy chłodniczej w przypadku stosowania paneli innych niż Atrium Plana C-60 należy stosować mnożnik podany w tabeli 4 i 5.

UWAGA! Wykres mocy ma zastosowanie przy przepływie nominalnym q_wnom= 0.028 l/s. Aby uzyskać odpowiednią moc przy innych przepływach, należy wykonać czynności opisane w przykładzie 4.

Przykład 2. Chłodzenie:

Jaka jest moc chłodnicza podwieszanej instalacji Atrium Plana C-120 o wysokości 3,0 m?
Przyjmuje się, że temperatura w pomieszczeniu latem wynosi t_r = 24,5°C.
Temperatura wody chłodzącej na wejściu i wyjściu z Atrium Plana wynosi 14/17°C.

Odpowiedź:

Różnica temperatur:

Δt_rw = t_r - (t_wi + t_wo) / 2
Δt_rw = 24,5 - (14+17) / 2 = 9 K

Długość aktywna:

L_act = 3,0 m - 0,1 m = 2,9 m

Odczyt z wykresu 2: P_Lt = 68 W/m
Pomnożyć określoną moc chłodniczą przez mnożnik dla mocy chłodniczej z tabeli 4 dla C-120:

=> P_Lt = 68 W/m x 2,0 = 136 W/m

Moc chłodnicza Pw wynosi:

P_w = 136 W/m x 2,9 m = 394 W.

UWAGA! Dla ułatwienia obliczeń, należy skorzystać z kalkulatora na stronie www.lindqst.com.

Tabela 4. Mnożnik mocy chłodniczej dla C.

Atrium Plana C 60 - jednostkowa moc grzewcza P_LT

UWAGA! W zależności od rodzaju sufitu mogą wystąpić niewielkie odchylenia wyników.

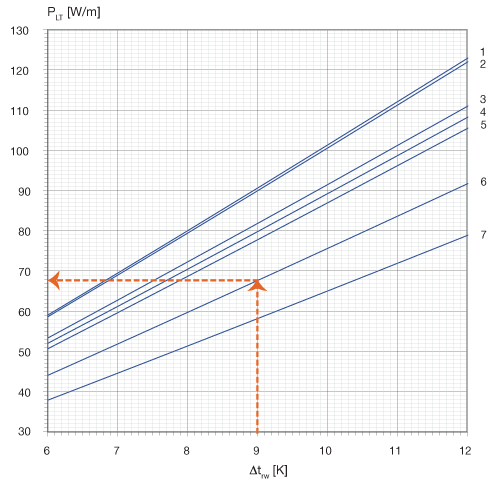

Wykres 2. Jednostkowa moc chłodnicza Atrium Plana P_Lt na długość aktywną
przy przepływie nominalnym q_wnom = 0,028 l/s.

Tabela 6. Legenda do wykresu 2.

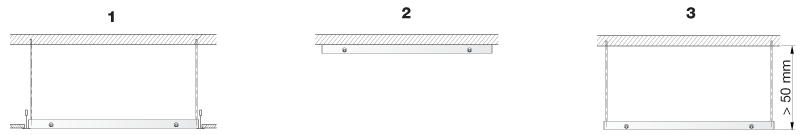

Typy montażu:

1. Wpuszczony w sufit podwieszany  •  2. Odsłonięty, mocowany do sufitu  •  3. Odsłonięty, wolnowiszący

Współczynnik korekcyjny mocy ze względu na przepływ wody ε_qw

Należy wykonać poniższe czynności:

• Obliczyć przepływ wody q_w przy aktualnej mocy Pw.
• Odczytać z wykresu 3 Współczynnik korekcyjny mocy ze względu na przepływ wody ε_qw.
• Pomnożyć moc chłodniczą P_w przez współczynnik korekcyjny mocy ε_qw.
• Powtórzyć kroki od 1 do 4 z nową wartością mocy.

Przykład 3. Ogrzewanie:

Atrium Plana H-60 pozwala uzyskać Pw = 711 W (z przykładu 1).

Różnica temperatur wynosiła:

Δt_w = 60°C - 55°C = 5 K.

Aby obliczyć natężenie przepływu wody, należy skorzystać ze wzoru:

q_w = P_w / (c_pw x Δt_w )
q_w = 711 W / (4200 Ws/(kg K) x 5 K) = 0,0338 l/s.

Odczytać z wykresu 3 współczynnik korekcyjny mocy ε_qw.
Wartość wynosi εqw = 1,037.
Obliczyć nową moc:

P_w = 711 W x 1,037 = 737 W.

Wykorzystać nową moc do obliczenia natężenia przepływu wody:

q_w = 737 W / (4200 Ws/(kg K) x 5 K) = 0,0351 l/s.

Nowa wartość współczynnika korekcyjnego mocy εqw wyniesie 1,038, a nowa moc będzie wynosić:

P = 711 W x 1,038 = 737 W.

Przykład 4. Chłodzenie:

Atrium Plana C-120 pozwala uzyskać P_w = 394 W (z przykładu 2).
Różnica temperatur wynosiła:

Δt_w = 17°C - 14°C = 3 K.

Aby obliczyć natężenie przepływu wody, należy skorzystać ze wzoru:

q_w = Pw / (c_pw x Δt_w)
q_w = 394 W / (4200 Ws/(kg K) x 3 K) = 0,0313 l/s.

Odczytać z wykresu 3 współczynnik korekcyjny mocy ε_qw.
Wartość wynosi 1,015.
Obliczyć nową moc:

P_w = 394 W x 1,015 = 400 W.

Wykorzystać nową moc do obliczenia nowego natężenia przepływu wody:

q_w = 400 W / (4200 Ws/(kg K) x 3 K) = 0,03178 l/s.

Odczytać ponownie z wykresu 3 współczynnik korekcyjny mocy ε_qw.
Wartość wynosi 1,015.
Obliczyć nową moc:

P_w = 394 W x 1,015 = 400 W.

Ponieważ na tym etapie obliczeń przepływ jest prawie stabilny, moc chłodniczą oblicza się na 400 W.

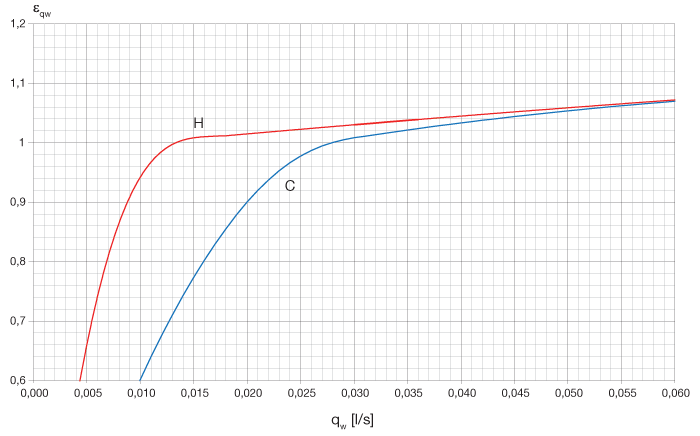

Wykres 3. Współczynnik korekcyjny mocy ε_qw jako funkcja przepływu wody q_w.
H: ogrzewanie  •  C: chłodzenie


Strata ciśnienia w obiegu wody, szerokość 60

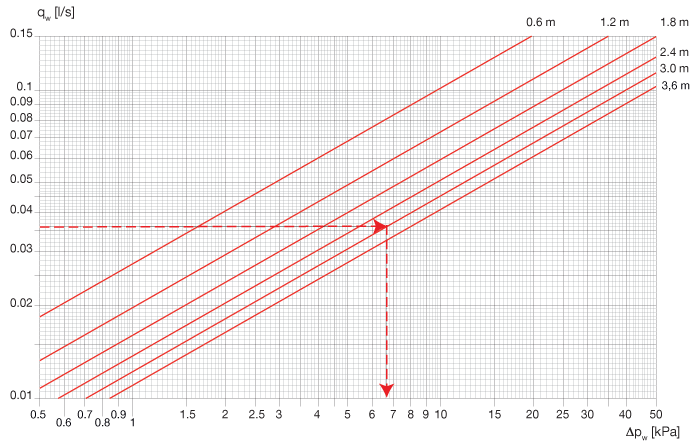

Wykres 4. Atrium Plana C-60/H-60, strata ciśnienia przy 60°C.

W przypadku straty ciśnienia w temperaturach innych niż 60°C, strata ciśnienia mnoży się przez współczynnik straty ciśnienia (patrz wykres 5).

Przykład 5:

Atrium Plana H-60 3,0 m posiada moc od:

P_w = 749 W przy Δt_w = 5 K
t_wio = 0,5 x (t_wo + t_wi)
t_wio = 0,5 x (60°C + 55°C) = 57,5°C
q_w = P_w / (c_pw × Δt_w)
q_w = 749 W/(4200 Ws/(kg K) x 5 K) = 0,036 I/s

Strata ciśnienia w obiegu wodnym Δp_w wynosi 6,6 kPa, co odczytano z wykresu 4.
Odczytać z wykresu 5 współczynnik straty ciśnienia w temperaturze t_wio = 57,5°C. Wartość wynosi 1,01.
Obliczyć nową stratę ciśnienia:

Δp_w = 6,6 x 1,01 = 6,7 kPa.

Definicje:

• q_w: natężenie przepływu wody [l/s];
• P_w: moc chłodnicza wody [W];
• c_pw: ciepło właściwe wody [4200 Ws/(kg K)];
• Δt_w: różnica temperatur w obiegu wody [K];
• t_wio: średnia temperatura wody [°C];
• Δp_w: strata ciśnienia w obiegu wody [kPa].

* Wykresy dotyczą określonej średniej temperatury wody t_wio. W przypadku innych temperatur należy dokonać obliczeń w naszym kalkulatorze na stronie www.lindqst.com!

Tabela 7. Mnożnik straty ciśnienia dla innych urządzeń niż C-60/H-60.

UWAGA! Do obliczania straty ciśnienia w przypadku stosowania urządzeń innych niż Atrium Plana C-60 lub H-60, należy użyć mnożnika z tabeli 7.

Współczynnik spadku ciśnienia

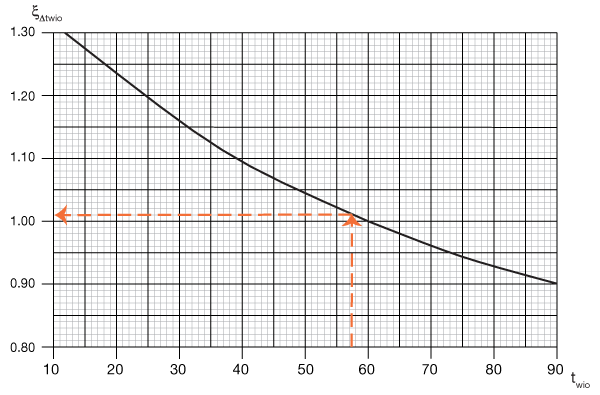

Wykres 5. Współczynnik straty ciśnienia skorygowany o temperaturę.

2-rurowe przyłącze wody do ogrzewania lub chłodzenia

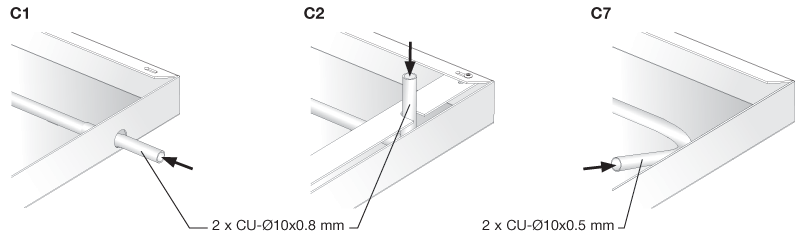

C1: typ przyłącza 1, poziome  •  C2: typ przyłącza 2, pionowe  •  C7: typ przyłącza 7, zakrzywienie 15°.

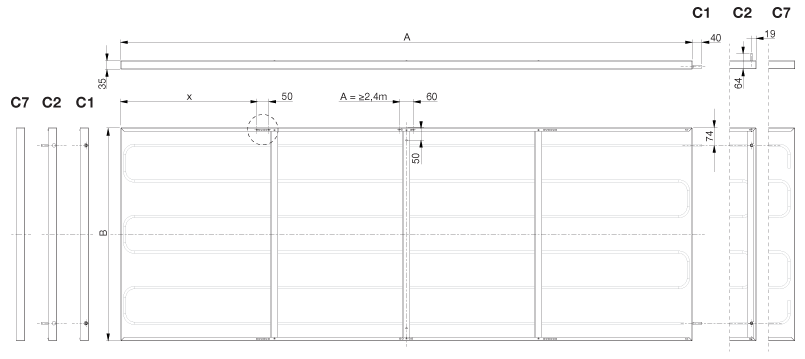

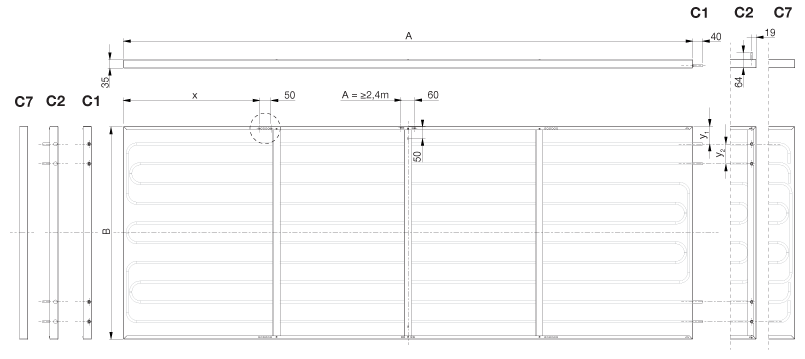

Wymiary panelu grzewczego lub chłodzącego.

Przygotowanie do montażu wieszaków (4 szt. jeśli L_nom < 2,4 m oraz 6 szt. jeśli L_nom > 2,4 m).

Tabela 8. Panel chłodzący lub grzewczy typu C-/H-, szczegółowe wymiary i inne dane - *HW: ciepła woda Tolerancja odkształcenia: 2 mm odkształcenia na 1 m długości/szerokości panelu.

Typ HC - kombinacja ogrzewania i chłodzenia (4-rurowe przyłącze wody)

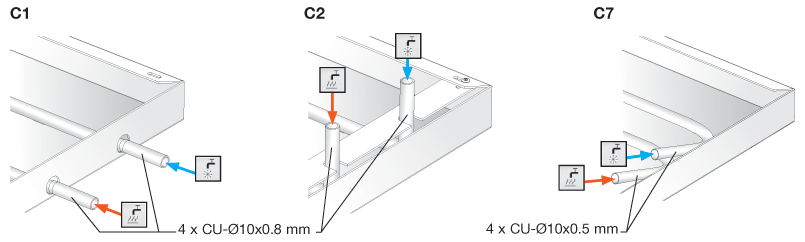

C1: typ przyłącza 1, poziome  •  C2: typ przyłącza 2, pionowe  •  C7: typ przyłącza 7, zakrzywienie 15°.

Wymiary panelu grzewczo-chłodzącego.

Przygotowanie do montażu wieszaków (4 szt. jeśli L_nom < 2,4 m oraz 6 szt. jeśli L_nom > 2,4 m).

Tabela 9. Typ HC - panel grzewczo-chłodzący, szczególne środki i inne dane - *HW: ciepła woda.
Tolerancja odkształcenia: 2 mm odkształcenia na 1 m długości/szerokości panelu.
