Pokrywa rewizyjna izolowana KCU

Opis Dane techniczne Pliki do pobrania

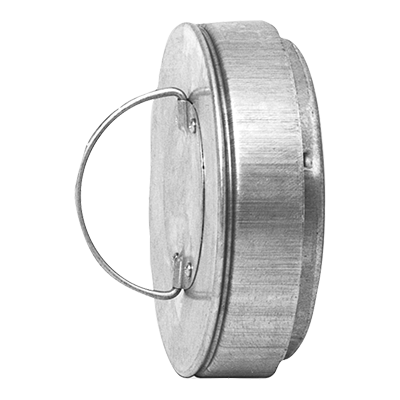

Izolowana pokrywa rewizyjna przeznaczona do montowania na elementach Lindab Safe.

Pokrywa KCU została poddana testom wraz z instalacją oddymiania Lindab zgodnie z normą EN 1366-9.

ø100-315
Pokrywa jest utrzymywana w miejscu przez sprężynowe klamry do wewnętrznej strony łączenia Safe. Pokrywę luzuje się przez jednoczesne pociągnięcie i obrót, a montuje w odwrotny sposób. Do przeprowadzenie tej czynności, elementy posiadają jeden lub dwa uchwyty.

ø400-630
Pokrywa utrzymywana jest w miejscu przez dwa zamki mimośrodowe i jest luzowana przez odblokowanie zamków mimośrodowych. Lekkie obrócenie i pociągnięcie pokrywy ułatwi ich poluzowanie.

W tabeli podano maksymalne nadciśnienie w kanale Δp, które wytrzyma pokrywa zamontowana od spodu kształtki.

Nie posiada funkcji Click - brak wytłoczeń.

Osiąga maksymalnie klasę szczelności D.

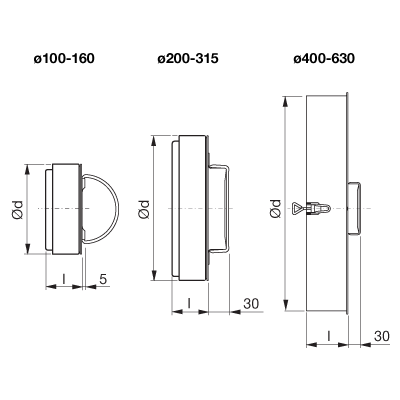

ød [mm]	Δp [Pa]	l [mm]	Uchwyt
100	3400	40	1 składany
125	3400	40	1 składany
160	3400	40	1 składany
200	3400	40	1 stały
250	3400	60	2 stałe
315	2600	60	2 stałe
400	10000	90	2 stałe
500	10000	90	2 stałe
630	10000	90	2 stałe
