Prostokątny miernik przepływu FRA

Opis Wymiary Dane techniczne Pliki do pobrania

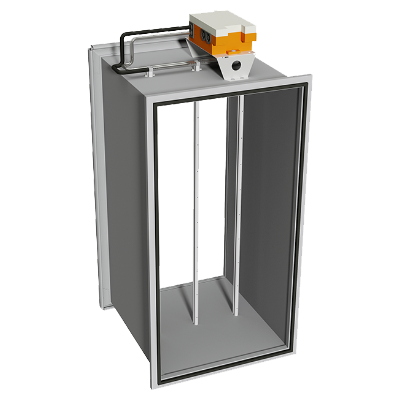

FRA to urządzenie z krzyżem pomiarowym, które służy do pomiaru przepływu w kanałach prostokątnych. Miernik FRA wyposażony jest w aparat Belimo VRD3, zapewniający sygnał wyjściowy proporcjonalny do przepływu objętościowego. FRA wymaga zastosowania prostego odcinka kanału przed urządzeniem. Należy przestrzegać tego zalecenia, aby uzyskać stabilną i dokładną regulację przepływu powietrza.

• Wymaga minimalnego ciśnienia początkowego (<20 Pa przy V_nom).
• Sygnał wyjściowy wskazuje rzeczywisty przepływ.

UWAGA! Dostępne są różne typy kołnierzy, patrz kod zamówienia i tabela wymiarów poniżej.

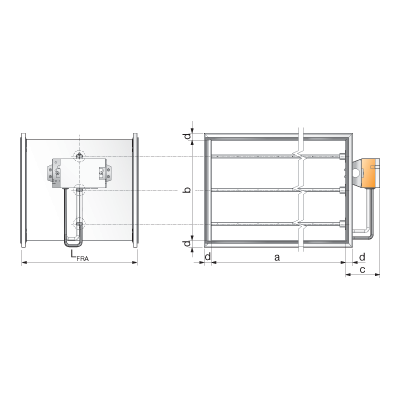

Tabela wymiarów

Typ kołnierza	d [mm]	LFRA [mm]	c [mm]
LS	20	341	102
RJFP 20	20	341	102
RJFP 30	30	342	102
RJFP 40	40	343	102

Ustawienia

V_nom określa zakres pomiarowy dla siłownika. Standardowo urządzenie FRA skalibrowane jest do wartości V_nom równej 7 m/s zgodnie z poniższą tabelą. W szczególnych przypadkach miernik FRA może być ustawiony na wyższą wartość V_nom, np. 10 m/s. Sygnał wyjściowy z VRD3 w zakresie 2–10 V ma postać liniową, co odpowiada przepływowi w zakresie od 0 do V_nom. Przepływy powietrza odpowiadające prędkościom powietrza poniżej 1,2 m/s spowodują wysłanie sygnału 2 V..

Pomiar przepływu

Dokładność pomiaru przepływu zależy od warunków przepływu występujących przed krzyżem pomiarowym. Zaleca się, aby przed punktem pomiarowym znajdował się długi prosty odcinek kanału, zgodnie z poniższą tabelą. Nieprzestrzeganie tych zaleceń spowoduje niestabilność pomiaru przepływu, a tym samym większą niedokładność w regulacji wymaganego przepływu powietrza.

Podzespoły	Zaleca się montaż prostego, długiego kanału przed urządzeniem
Kolanko	3 x dh*
Trójnik	4 x dh*
Przepustnica	6 x dh*

d_h* jest średnicą zastępczą dla kanału prostokątnego (i FRA), d_h można obliczyć z wykorzystaniem wymiarów FRA a i b: d_h* = 2 x a x b / (a + b).

Przykład:

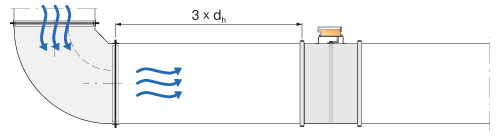

Powyższy przykład pokazuje widok z góry, ukazujący zalecaną odległość pomiędzy prostym segmentem kanału, jego kolanem oraz miernikiem FRA.

FRA_nom - granica przepływu i pomiaru

Wymiar a×b	Granica pomiaru = 1 m/s		Standardowa wartość Vnom = 7 m/s		Vnom = 10 m/s
[mm]	[m3/h]	[l/s]	[m3/h]	[l/s]	[m3/h]	[l/s]
300×200	216	60	1512	420	2160	600
400×200	288	80	2016	560	2880	800
400×300	432	120	3024	840	4320	1200
500×200	360	100	2520	700	3600	1000
500×300	540	150	3780	1050	5400	1500
500×400	720	200	5040	1400	7200	2000
500×500	900	250	6300	1750	9000	2500
600×200	432	120	3024	840	4320	1200
600×300	648	180	4536	1260	6480	1800
600×400	864	240	6048	1680	8640	2400
600×500	1080	300	7560	2100	10800	3000
800×200	576	160	4032	1120	5760	1600
800×300	864	240	6048	1680	8640	2400
800×400	1152	320	8064	2240	11520	3200
800×500	1440	400	10080	2800	14400	4000
1000×300	1080	300	7560	2100	10800	3000
1000×400	1440	400	10080	2800	14400	4000
1000×500	1800	500	12600	3500	18000	5000
1000×600	2160	600	15120	4200	21600	6000
