Przepływomierz FMI

Opis Wymiary Dane techniczne Pliki do pobrania

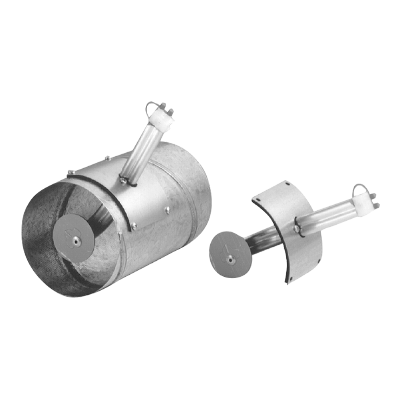

Przepływomierz FMI to kalibrowana zwężka pomiarowa, która może być instalowana w okrągłych kanałach wymagających pomiaru przepływu. Ciśnienie na przepływomierzu pobierane jest z dwóch nypli, a przepływ wyznaczany jest za pomocą wykresu lub dołączonych stałych krzywych.

Przepływomierz FMI może być montowany po instalacji kanałów, a także w istniejących systemach.

Materiały i wykończenie:

• materiały: stal ocynkowana i aluminium.

Dostępne są również inne wersje kolorystyczne. W celu uzyskania dalszych informacji prosimy o kontakt z działem sprzedaży Lindab.

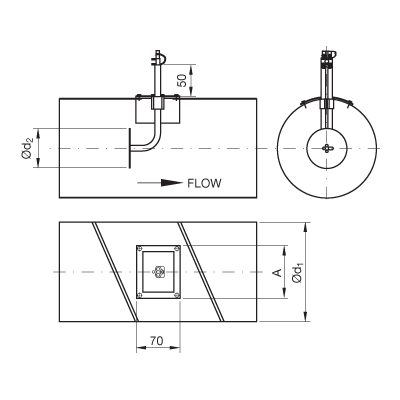

ød1 [mm]	ød2 [mm]	A [mm]
80	35	90
100	43	90
125	53	90
160	63	90
200	83	145
250	103	145
315	116	145
400	151	180
500	191	265
630	241	265

Przepływ objętościowy

Przepływ objętościowy (q) można obliczyć według następującego wzoru:

ød1 [mm]	K1 [m3/h]	K2 [l/s]
80	11,4	3,18
100	18,7	5,20
125	29,7	8,25
160	51,1	14,20
200	80,3	22,30
250	124,0	34,50
315	211,0	58,50
400	346,0	96,00
500	544,0	151,00
630	875,0	243,00

Strata ciśnienia - moc akustyczna

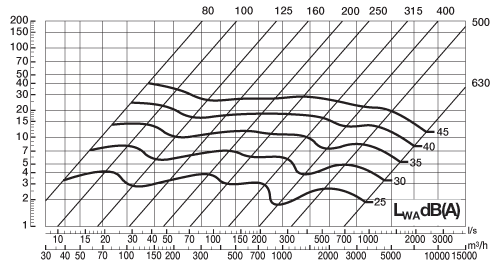

Na wykresie przedstawiono aktualną stratę ciśnienia jako funkcję przepływu objętościowego oraz poziomu mocy akustycznej ważonej A, L_WA dB(A), w kanale. Poziom mocy akustycznej w zależności od częstotliwości w kanale przedstawiono w poniższej tabeli.

Dokładność pomiaru

Minimalna długość prostego odcinka przewodu wymagana do ograniczenia błędu metody do 5% lub 10% jest pokazana na wykresie, (d₁ jest nominalnym wymiarem przewodu).

Podzespoły	5%	10%
Kolanko	6 x d1	0 x d1
Trójnik*	5 x d1	0 x d1
Przepustnica	6 x d1	4 x d1

*) "trójnik" oznacza tutaj zaokrąglony łącznik składający się z trójnika lub przystawki.

:

Prędkość ok. 5 m/s							Prędkość ok. 7,5 m/s							Prędkość ok. 10 m/s
Częstotliwość [Hz]							Częstotliwość [Hz]							Częstotliwość [Hz]
125	250	500	1k	2k	4k	8k	125	250	500	1k	2k	4k	8k	125	250	500	1k	2k	4k	8k
ød1 = 80 mm
Przepływ 90 m³/h (25 l/s)							Przepływ 135 m³/h (37,5 l/s)							Przepływ 180 m³/h (50 l/s)
45	42	37	28	18	13	12	53	48	44	37	27	21	19	59	53	50	44	36	31	27
ød1 = 100 mm
Przepływ 140 m³/h (39 l/s)							Przepływ 210 m³/h (58 l/s)							Przepływ 280 m³/h (78 l/s)
43	40	35	27	19	14	9	53	48	44	36	28	23	18	62	55	51	44	37	33	30
ød1 = 125 mm
Przepływ 220 m³/h (61 l/s)							Przepływ 330 m³/h (92 l/s)							Przepływ 440 m³/h (122 l/s)
47	41	34	27	20	15	13	55	50	44	36	30	26	21	62	57	52	45	41	38	31
ød1 = 160 mm
Przepływ 360 m³/h (100 l/s)							Przepływ 540 m³/h (150 l/s)							Przepływ 720 m³/h (200 l/s)
46	39	33	27	21	16	13	55	48	42	36	31	26	21	62	56	51	44	40	37	30
ød1 = 200 mm
Przepływ 540 m³/h (150 l/s)							Przepływ 810 m³/h (225 l/s)							Przepływ 1080 m³/h (300 l/s)
42	36	31	24	18	20	12	49	46	41	34	29	29	23	55	55	49	44	40	37	35
ød1 = 250 mm
Przepływ 880 m³/h (244 l/s)							Przepływ 1320 m³/h (367 l/s)							Przepływ 1760 m³/h (488 l/s)
47	38	31	28	24	22	18	51	46	40	37	34	32	29	57	52	47	45	43	42	42
ød1 = 315 mm
Przepływ 1400 m³/h (389 l/s)							Przepływ 2100 m³/h (583 l/s)							Przepływ 2800 m³/h (778 l/s)
42	35	31	28	24	22	15	50	43	39	37	33	32	26	55	50	46	45	42	42	39
ød1 = 400 mm
Przepływ 2200 m³/h (610 l/s)							Przepływ 3300 m³/h (920 l/s)							Przepływ 4400 m³/h (1220 l/s)
45	41	34	33	30	26	16	54	48	43	41	39	36	28	61	53	50	48	46	45	42
ød1 = 500 mm
Przepływ 3500 m³/h (792 l/s)							Przepływ 5200 m³/h (1444 l/s)							Przepływ 7000 m³/h (1944 l/s)
38	34	31	30	28	25	17	48	44	41	40	38	35	27	58	54	51	50	48	45	37
ød1 = 630 mm
Przepływ 5600 m³/h (1556 l/s)							Przepływ 8400 m³/h (2333 l/s)							Przepływ 11200 m³/h (3111 l/s)
38	33	31	31	28	26	22	48	43	41	41	38	36	32	58	53	51	51	48	46	42
