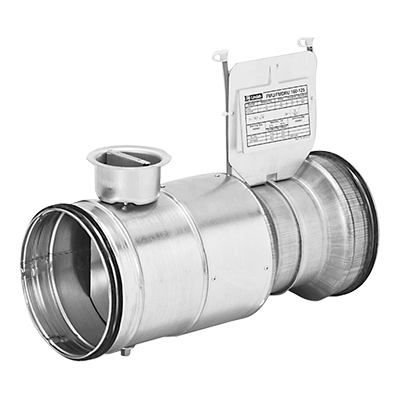

Przepustnica z miernikiem przepływu FMDRU

Opis Wymiary Parametry techniczne Pliki do pobrania

Zastosowanie

Miernik przeznaczony jest zarówno do ustawiania jak i dociągłego pomiaru przepływu powietrza. Miernik montuje się na stałe, należy go zatem uwzględniać już na etapie projektowym.

Produkt posiada odpowiednią instrukcję montażu, pomiaru, regulacji i konserwacji.

ø80–630 spełniają warunki szczelności w klasie 0 i warunki ciśnienia w klasie A.

Konstrukcja

Miernik przepływu składa się z dyfuzora i konfuzora, połączonych razem i wyposażonych w króćce pomiarowe. Każdy króciec wyposażony jest w zatyczkę uniemożliwiającą wnikanie zanieczyszczeń do instalacji. Zabezpiecza też przed wyciekaniem powietrza, gdy pomiary nie są wykonywane.

Urządzenie jest przystosowane do izolacji o grubości 100 mm, bez konieczności zakrywania króćców pomiarowych i tabliczki pomiarowej. Dla lepszej czytelności tabliczka może zostać odwrócona, niezależnie od sposobu montażu miernika. Może być też zdemontowana i umieszczona poza miernikiem.

Urządzenie wyposażone jest też w przepustnicę regulacyjnąDRU, umożliwiającą regulację. Osłona dźwigni przepustnicy dostosowana jest do izolacji o grubości maksymalnie 50 mm. Jeśli wymagana jest grubsza izolacja, należy zastosować specjalną osłonę IK.

Urządzenie posiada elementy wewnętrzne, blokujące częściowo przepływ powietrza.

Istnieje możliwość dostarczenia miernika przepływu z dyfuzorem i konfuzorem ze skokiem o dwie średnice, co pozwala na dokładniejszy odczyt spadku ciśnienia na króćcach pomiarowych. Wiąże się to jednak ze zwiększonym oporem przepływu i generowaniem hałasu.

Zalety:

• niski opór przepływu, dzięki dobrej, aerodynamicznej konstrukcji,
• niski poziom hałasu, dzięki dobrej, aerodynamicznej konstrukcji,
• odpowiednie do instalacji izolowanych.

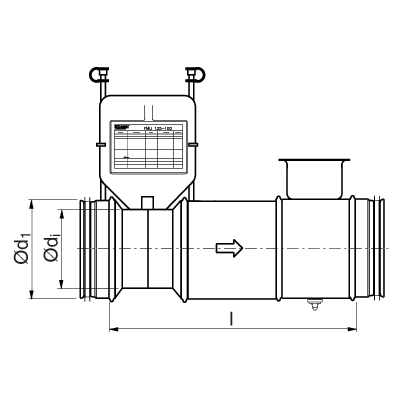

ød1 [mm]	ødi [mm]	l [mm]
80	63	300
100	80	300
125	100	310
160	125	315
200	160	380
250	200	440
315	250	570
400	315	660
500	400	845
630	500	1030

Hałas

Generowanie szumów zostało zmierzone w komorze dudnień w Szwedzkim Narodowym Instytucie Testów i Badań, zgodnie z metodami ISO 5135 i ISO 3741.

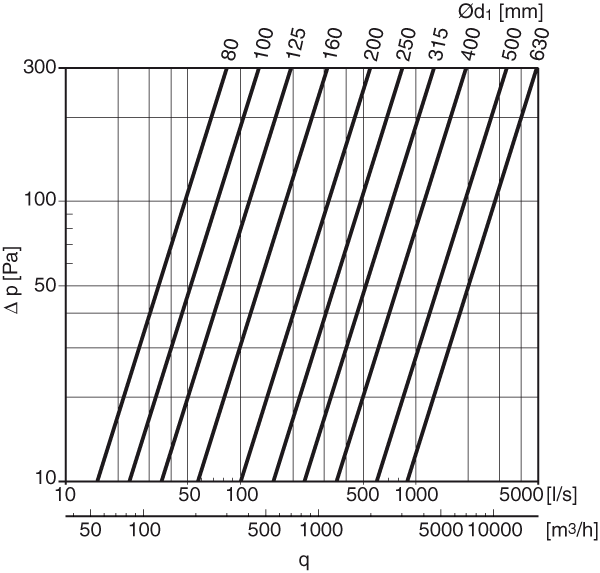

Wykres regulacji przepływu

Wykres przedstawia przepływ, q, jako funkcję różnicy ciśnień na króćcach pomiarowych. Parametry przepływu dla wymiarowania instalacji różnią się od wartości z tego wykresu.

Sposób pomiaru

Pomiar różnicy ciśnienia, Dp, między króćcami pomiarowymi oraz odczyt wartości przepływu w oparciu o równanie podane na tabliczce znamionowej.

Dokładność pomiaru

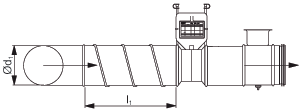

Jeśli profil prędkości w przewodzie jest asymetryczny, wartości mierzone mogą się różnić od pomiarów laboratoryjnych. Z tego powodu miernik nie powinien być umieszczany w bezpośrednim sąsiedztwie elementów zakłócających. Błąd pomiaru zależy od odległości podanych w tabeli.

l1 =długość odcinka prostego przed miernikiem	Błąd metody m2
Rodzaj zakłócenia	5%	10%
Kolano 90°	2·d1	1·d1
l2 = długość odcinka prostego za miernikiem	1·d1	1·d1
