Przetwornik CO2 i temperatury CTRTA(-D)-LB

Opis Dane techniczne Wymiary Pliki do pobrania

Przetworniki do pomiaru stężenia dwutlenku węgla w pomieszczeniach. Przetwornik posiada wbudowany czujnik CO₂ o zakresie roboczym 0-2000 ppm i sygnale wyjściowym 0-10 V oraz wbudowany czujnik temperatury PT1000 z osobnymi zaciskami.

• Sygnał wyjściowy CO₂, 0-10 V DC dla zakresu 0-2000 ppm.
• Czujnik temperatury, 0-10 V DC dla zakresu 0-50°C i PT1000 klasy DIN B.
• Stężenie CO₂, 0-2000 ppm.
• Temperatura, 0-50°C.
• Wysoka, długotrwała wytrzymałość.
• Algorytm RCBC.

Przetworniki posiadają funkcję automatycznej kalibracji i służą do wykrywania zarówno CO₂ jak i temperatury.

Czujniki montowane są w części osłonowej obudowy. Pokrywa jest łatwa do odłączenia od tyłu dzięki zatrzaskowym uchwytom i odłączanym zaciskom. Sprawia to, że montaż jest łatwiejszy. Dodatkowo upraszcza to serwis i wymianę ze względu na brak konieczności odłączania kabli.

Przetworniki przeznaczone są do montażu na ścianie w systemach HVAC.

Czujnik CO₂

Stężenie CO₂ jest mierzone za pomocą światła podczerwonego, metodą, którą mierzy się absorpcję w gazach. Posiada referencyjny system pomiarowy, który kompensuje wartości w odniesieniu do zmian natężenia światła. Metoda ta ma wiele zalet:

• bardzo wysoką dokładność;
• dokładną identyfikację wykrytego gazu;
• niskie prawdopodobieństwo zanieczyszczenia;
• krótki czas reakcji;
• doskonałą, długotrwałą wytrzymałość.

Czujnik temperatury

Urządzenie posiada wbudowane czujniki temperatury 0-10 V oraz PT1000. Zakres pracy 0-50°C.
Uwaga! Czujnik PT1000 nie jest kompensowany pod względem wewnętrznego rozgrzania. Wyjście temperatury pasywnej musi być skalibrowane za pomocą regulatora.

Używając wbudowanego czujnika PT1000 jako czujnika zewnętrznego dla Regula Combi jako regulatora pomieszczeniowego, sugerowana kompensacja temperatury dla wejścia analogowego AI1 wynosi -1,8°C. Dane dodawane są w parametrze P56 Regula Combi lub w powiązanym sygnale EXOline, Modbus lub BACnet.

Algorytm RCBC

Przetwornik wyposażony jest w funkcję, której aktywacja pozwala uzyskać bardziej stabilny poziom CO₂ w pomieszczeniu, które nie jest używane przez część dnia.

Zastosowania

Poziom dwutlenku węgla stanowi bezpośredni wskaźnik jakości powietrza w pomieszczeniach. Informacje te można wykorzystać do precyzyjnej regulacji wentylacji i poprawy jakości powietrza. Zwiększając ilość nawiewanego powietrza tylko wtedy, gdy jest to konieczne, można zminimalizować koszty energii.

Przetwornik szczególnie nadaje się do pracy w miejscach takich jak kina, szkoły, szpitale, sale konferencyjne, aule itp.

Automatyczna kalibracja

Przetworniki wyposażone są w funkcję automatycznej kalibracji, co oznacza, że w okresie użytkowania przetwornika nie jest wymagana ponowna ręczna kalibracja.

Napięcie zasilania

Przetwornik wykorzystuje napięcie zasilania 24 V AC ±10%, 50-60 Hz lub 15-35 V DC. Urządzenie automatycznie wykrywa i dostosowuje się do podłączonego napięcia zasilania.

Wyświetlacz (modele -D)

Modele z wyświetlaczem posiadają wyświetlacz LCD pokazujący stężenie dwutlenku węgla i temperaturę w serii naprzemiennej.

Modele:

• CTRTA-LB: przetwornik CO₂ i temperatury;
• CTRTA-D-LB: przetwornik CO₂ i temperatury z wyświetlaczem.

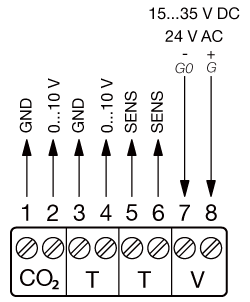

Połączenia

UWAGA: Przewód neutralny systemu i sygnału powinny być oddzielnie okablowane, ze względu na skoki prądowe w przewodach zasilających. Zacisk śrubowy: maks. 1.5 mm².

Dane techniczne

Parametr	Wartość
Napięcie zasilania:	24 V AC/DC (21.6…26.4 V AC / 15…35 V DC)
Pobór mocy:	< 2.5 W
Zużycie energii:	< 0.5 Wh
Moc transformatora:	5 VA
Przyłącze elektryczne / zaciski śrubowe:	maks. 1.5 mm2 (AWG 16)
Temperatura otoczenia:	od -5 do +50°C
Wilgotność otoczenia:	od 10 do 90% RH, bez kondensacji
Temperatura przechowywania:	od -25 do +60°C
Klasa ochronności:	IP30

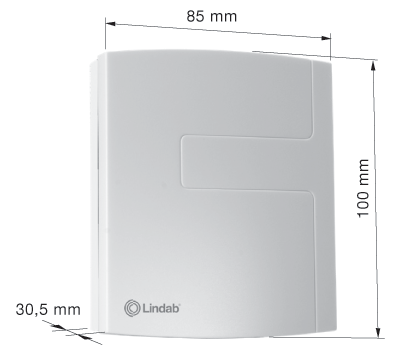

Wymiary (S×W×G)	85×100×30,5 mm
Kolor:	biały RAL 9003

Dane techniczne Czujnika CO₂

Parametr	Wartość
Sygnał wyjściowy CO2:	0-10 V DC dla zakresu 0-2000 ppm
Zakres roboczy:	0-2000 ppm
Dokładność przy 20°C:	< ± (50 ppm + 2 % wartości zmierzonej)
Zależność od temperatury:	typ. 5 ppm / K
Długtrwała wytrzymałość:	typ. 20 ppm / rok
Stała czasowa:	< 90 sek
Czas nagrzewania:	< 5 min.

Dane techniczne czujnika temperatury 0...10V

Parametr	Wartość
Czujnik temperatury:	PT1000 klasa DIN B
Zakres roboczy:	od 0 do 50°C
Dokładność:	±0,3°C (zakres 1-9 V)
