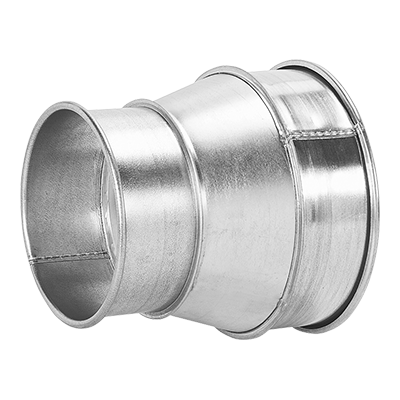

Redukcja długa RCLTR

Opis Wymiary Pliki do pobrania

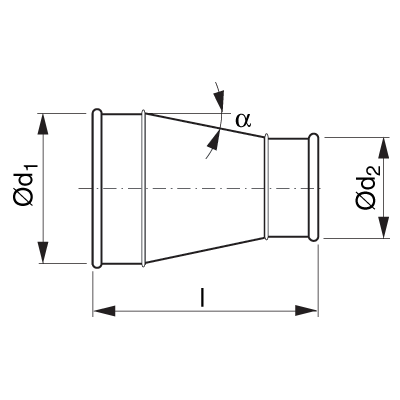

Długa redukcja współośrodkowa, o kącie zwężenia 18°.

ød1 [mm]	ød2 [mm]	t [mm]	l [mm]
100	80	0,7	162
125	80	0,7	196
125	100	0,7	168
140	80	0,7	216
140	100	0,7	189
140	125	0,7	155
150	80	0,7	230
150	100	0,7	203
150	125	0,7	168
150	140	0,7	148
160	80	0,7	244
160	100	0,7	216
160	125	0,7	182
160	140	0,7	161
160	150	0,7	148
180	100	0,7	239
180	125	0,7	205
180	140	0,7	184
180	150	0,7	170
180	160	0,7	157
200	125	0,7	232
200	140	0,7	211
200	150	0,7	198
200	160	0,7	184
200	180	0,7	152
224	140	0,7	244
224	150	0,7	231
224	160	0,7	217
224	180	0,7	184
224	200	0,7	157
250	140	0,7	280
250	150	0,7	266
250	160	0,7	253
250	180	0,7	220
250	200	0,7	193
250	224	0,7	160
300	150	0,7	332
300	160	0,7	318
300	180	0,7	286
300	200	0,7	258
300	250	0,7	190
315	160	0,7	339
315	180	0,7	307
315	200	0,7	279
315	224	0,7	246
315	250	0,7	210
315	300	0,7	139
350	180	0,7	361
350	200	0,7	334
350	224	0,7	301
350	250	0,7	265
350	300	0,7	194
350	315	0,7	173
400	180	0,7	428
400	200	0,7	401
400	224	0,7	368
400	250	0,7	332
400	300	0,7	260
400	315	0,7	240
400	350	0,7	185
450	200	0,7	469
450	224	0,7	437
450	250	0,7	401
450	300	0,7	329
450	315	0,7	309
450	350	0,7	254
450	400	0,9	197
500	224	0,7	505
500	250	0,7	469
500	300	0,7	398
500	315	0,7	377
500	350	0,7	322
500	400	0,9	265
500	450	0,9	197
560*	250	0,7	578
560*	300	0,9	506
560*	315	0,7	485
560*	350	0,7	431
560*	400	0,9	374
560*	450	0,9	305
560*	500	0,9	236
600*	300	0,9	561
600*	315	0,7	541
600*	350	0,7	486
600*	400	0,9	429
600*	450	0,9	360
600*	500	0,9	291
600*	560	0,9	235
630*	315	0,7	582
630*	350	0,7	527
630*	400	0,9	470
630*	450	0,9	401
630*	500	0,9	333
630*	560*	0,9	276
630*	600	0,9	221
710*	400	0,9	605
710*	450	0,9	536
710*	500	0,9	467
710*	560*	0,9	411
710*	600*	0,9	356
710*	630*	0,9	315
800*	500	0,9	591
800*	560*	0,9	535
800*	600*	0,9	480
800*	630*	0,9	439
800*	650*	0,9	419
800*	710*	0,9	354
800*	750*	0,9	325
900*	560*	0,9	697
900*	600*	0,9	642
900*	630*	0,9	601
900*	650*	0,9	570
900*	710*	0,9	516
900*	750*	0,9	450
900*	800*	0,9	392
