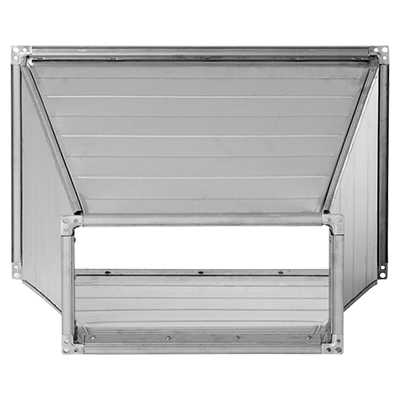

Redukcja LDR

Opis Wymiary Pliki do pobrania

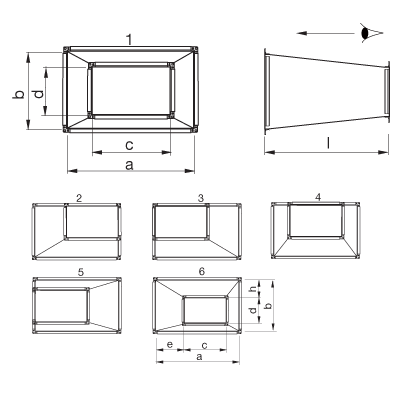

Redukcja jest stosowane jako przejście pomiędzy różnymi wymiarami kanału. Większe wymiary są dostępne z przesunięciami jak na rysunkach.

Redukcje posiadają profil łączący typu RJFP po obu stronach i są usztywniane pofałdowaniami trapezowymi.

Wymiary e i h muszą być podane tylko dla wariantu 6. Ujemne wartości, np. dla e oznaczają, że e znajduje się poza bokiem a.

a [mm]	l [mm]
100	300
150	300
200	300
250	300
300	300
350	300
400	450
450	450
500	450
600	450
700	450
800	600
900	600
1000	600
1100	600
1200	600
1300	600
1400	600
1500	600
1600	600
1800	600
2000	600
