Redukcja segmentowa długa RCLU

Opis Wymiary Parametry techniczne Pliki do pobrania

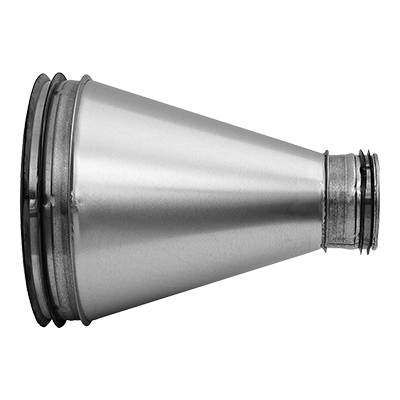

Długa, segmentowa redukcja współosiowa o kącie zwężenia 18°.

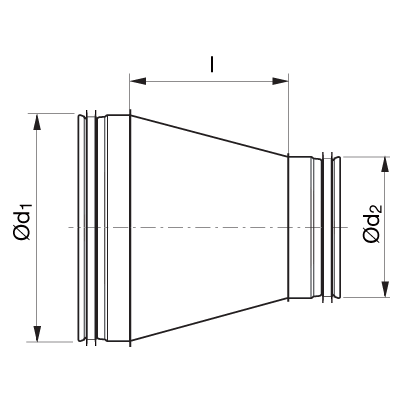

ød1 [mm]	ød2 [mm]	I [mm]
112	63	97
112	80	74
112	100	47
125	63	115
125	112	48
140	63	136
140	80	112
140	100	85
140	112	69
140	125	51
150	63	150
150	80	126
150	112	82
150	140	44
160	63	163
160	112	96
160	140	57
180	80	167
180	112	123
180	140	85
200	80	195
200	112	151
200	140	112
224	100	200
224	112	184
224	125	166
224	140	145
250	100	236
250	112	220
250	140	181
280	125	243
280	140	222
280	150	209
280	160	195
280	180	167
280	200	140
280	224	107
280	250	71
300	125	270
300	140	250
300	150	236
300	160	222
300	180	195
300	224	135
300	280	58
315	125	291
315	140	270
315	150	257
315	180	216
315	224	155
315	280	78
315	300	51
355	160	298
355	180	270
355	200	243
355	224	210
355	280	133
355	300	106
400	160	365
400	180	337
400	224	277
400	280	200
400	300	172
400	355	97
450	200	378
450	224	346
450	250	310
450	280	269
450	300	241
450	315	221
450	355	166
450	400	109
500	200	447
500	224	414
500	280	337
500	300	310
500	355	234
500	450	109
560	250	461
560	280	420
560	300	392
560	315	371
560	355	317
560	400	260
560	450	191
560	500	122
600	250	516
600	280	475
600	300	447
600	315	427
600	355	372
600	400	315
600	450	246
600	500	177
600	560	95
630	250	557
630	280	516
630	300	488
630	355	413
630	450	287
630	560	136
630	600	81
710	355	528
710	400	471
710	450	402
710	500	333
710	560	251
710	600	196
710	630	155
800	400	594
800	450	526
800	500	457
800	560	375
800	600	320
800	630	279
800	710	174
900	450	663
900	500	594
900	560	512
900	600	457
900	630	416
900	710	311
900	800	187
1000	500	732
1000	560	649
1000	600	594
1000	630	553
1000	710	448
1000	800	325
1000	900	187
1120	560	814
1120	600	759
1120	630	718
1120	710	613
1120	800	490
1120	900	352
1120	1000	215
1250	600	938
1250	630	897
1250	710	792
1250	800	668
1250	900	531
1250	1000	393
1250	1120	229

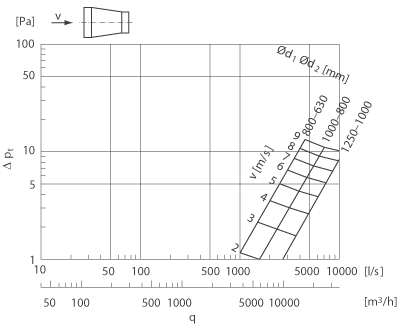

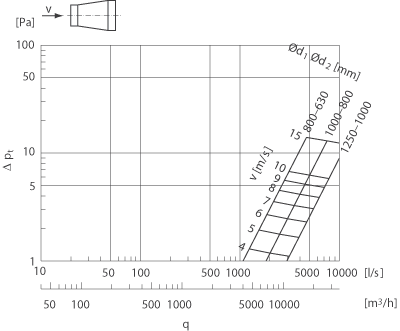

Redukcja o 1 wymiar

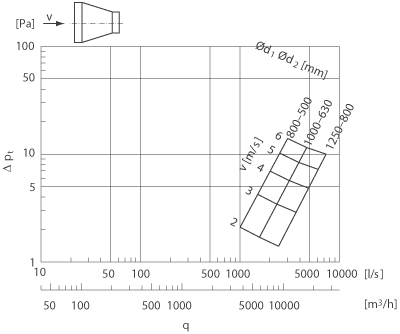

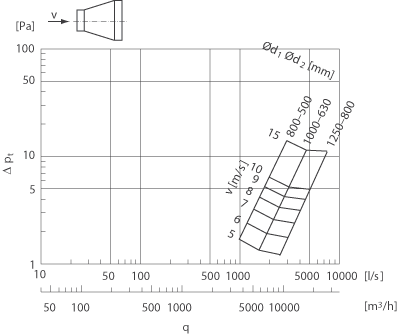

Redukcja o 2 wymiary

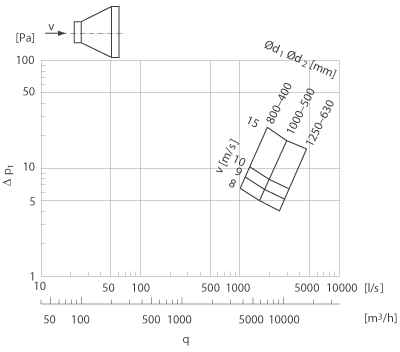

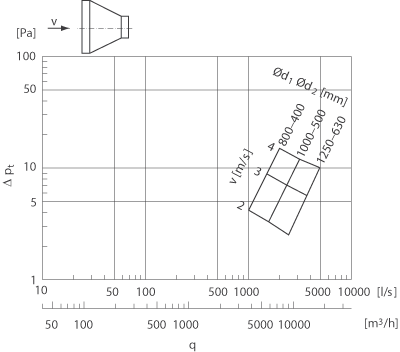

Redukcja o 3 wymiary
