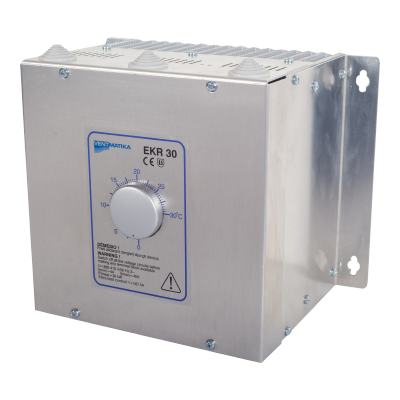

Regulator nagrzewnicy elektrycznej EKR30P

Opis Dane techniczne Pliki do pobrania

EKR30P jest regulatorem proporcjonalnym do wielostopniowych (do 5 stopni) nagrzewnic elektrycznych z automatycznym dopasowaniem do napięcia zasilania. EKR30P reguluje całe obciążenie (włączenie/wyłączenie). Stosunek czasu włączenia do czasu wyłączenia jest zmieniany w zakresie 0-100%, aby dostosować się do odpowiedniego zapotrzebowania na ciepło.

EKR30P jest przeznaczony wyłącznie do pracy z nagrzewnicami elektrycznymi. Sposób jego regulacji sprawia, że nie nadaje się on do sterowania silnikami lub oświetleniem. EKR30P z wyjściem triakowym może sterować nagrzewnicą 15 kW oraz posiada cztery wyjścia przekaźnikowe dla 4 dodatkowych stopni obciążenia sterowanych stycznikami, na których można podłączyć obciążenie do 225 kW. Pełne obciążenie może wynosić 255 kW. Wyjście triaka w EKR30P wykrywa zerowy kąt fazowy dla zapobiegania RFI.

Jeśli wyjście triakowe jest włączone dłużej niż 5 minut, regulator zwiększy moc o jeden stopień. Drugi stopień zostanie włączony po 2 minutach, jeśli poprzedni jest włączony przez ten czas. Wszystkie stopnie są przełączane w kolejności pozwalającej na zwiększenie mocy. W przypadku, gdy konieczne jest zmniejszenie mocy, stopień zostanie wyłączony po 5 minutach. Pozostałe stopnie zostaną wyłączone po 2 minutach, aby zmniejszyć moc. Dodatkowe stopnie obciążenia mogą przełączać się w trybie binarnym lub szeregowym (przełącznik 4). Ilość podłączonych stopni obciążenia dodatkowego można wybrać za pomocą mikroprzełącznika 5, 6.

Funkcja night set-back: bezpotencjałowe zamknięcie pozwala na automatyczne obniżenie zadanej temperatury w zakresie 0-10°C.  Funkcja ustawiana jest za pomocą potencjometru (styki Timer-UZ) w EKR30P.

Parametr	Wartość
Regulowane obciążenie [kW]:	30
Wyjście regulacji dodatkowym obciążeniem:	4 x 5A / 230V
Maks. regulowany prąd [A]:	45
Napięcie [V]:	3 x 230 / 3 x 400
Częstotliwość [Hz]:	50-60
Fazy:	3~
Wymiary, S×W×D [mm]:	105×260×120
Bezpiecznik [A]:	2 x 0,315
Stopień ochrony:	IP20
Temperatura otoczenia bez kondensacji [ºC]:	0-40
Rozpraszanie ciepła [W]:	100
Wilgotność otoczenia:	maks. 90% RH

* dodatkowe obciążenie powinno być podłączone przez stycznik do wyjścia przekaźnika.

Regulatory spełniają wymagania norm: EN 61010-1+A2:2000, EN 50081-1:1995, EN 55022:2000, oznaczone są znakiem CE.
