Skrzynka rozprężna WB

Opis Wymiary Kod zamówienia Pliki do pobrania

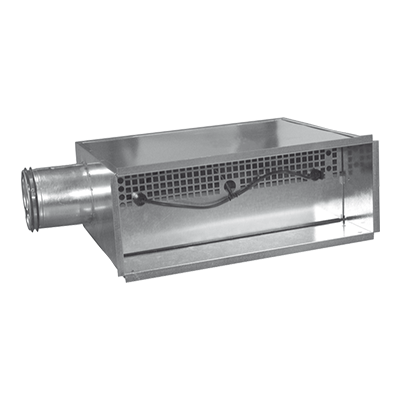

WB to skrzynka rozprężna, którą można stosować dla nawiewu, przeznaczona do uzyskania stabilnego przepływu do prostokątnych płyt frontowych lub kratek. WB wyposażona jest w przepustnicę regulacyjną i urządzenie pomiarowe. Skrzynka rozprężna może być podłączona od boku lub od tyłu. Przepustnica regulacyjna obsługiwana jest od przodu skrzynki za pomocą uchwytu ze zintegrowanym mechanizmem blokującym. WB jest wyposażony w połączenia teleskopowe, które można regulować do 50 mm, co zapewnia elastyczność w fazie montażu. WB ma maksymalną szerokość 500 mm, co zapewnia możliwość montażu skrzynki w standardowej konstrukcji ściany z rozstawem osiowym 600 mm pomiędzy rozpórkami płyt gipsowo-kartonowych.

Połączenia teleskopowe zapewniają elastyczność montażu.
Łatwa do zdemontowania płyta frontowa umożliwiająca dostęp do kanału.
Ta sama skrzynka dla wszystkich typów płyt frontowych.

Materiały i wykończenie:

skrzynka, płyta skrzynki rozprężnej i przepustnica wykonane są z blachy stalowej ocynkowanej ogniowo.

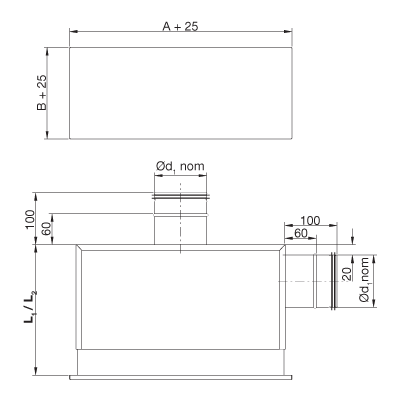

A [mm]	B [mm]	ød₁ [mm]	L₁* [mm]	L₂** [mm]	m [kg]
300	100	80	240-290	280-330	2,5
400	150	100	240-290	300-350	3,5
500	150	125	240-290	325-375	4,3
500	200	160	240-290	360-410	5,5
500	300	200	240-290	400-450	7,4

* podłączenie tylnie
** podłączenie boczne

Kod zamówienia

WB -a -A -B

Szczegóły kodu:

Produkt

-a

Podłączenie:
1: tył
2: bok

-A

Wymiar A:
300 - 500 mm

-B

Wymiar B:
100 - 300 mm

Certyfikaty i atesty:

Gwarancje:

Karta Gwarancyjna
na okrągłe systemy wentylacyjne Lindab
ważna do 15 listopada 2023 r.
aktualizacja: 2023-11-16 | typ: PDF | rozmiar: 329 kB | pobrano: 1442
