Produkt marki Direct Vent

Materiał:

  • stal ocynkowana;
  • uszczelka gumowa EPDM (ILL).

Charakterystyka produktu:

  • łączenie (zgrzew liniowy);

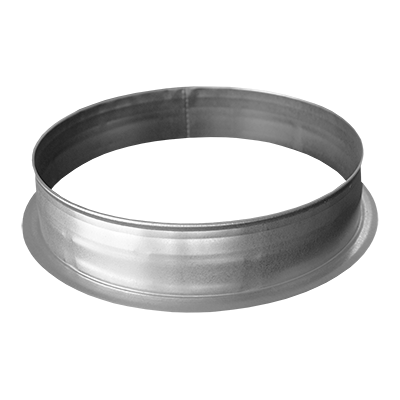

  • wykonanie z krawędzią "safe edge" (IL) lub ostrą (ILE);

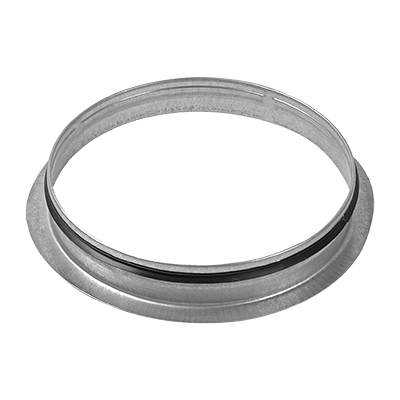

  • uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (ILL).
øD
[mm]
W
[mm]
ILE IL / ILL
H [mm] Pakowanie [szt./opak.] H [mm] Pakowanie [szt./opak.]
80 10 50 100 P12 43 100 P12
100 10 × × × 43 150 P6
125 10 × × × 43 100 P6
140 15 45 70 P6 38 70 P6
150 15 × × × 38 70 P6
160 15 × × × 38 100 P6
180 15 45 50 P6 38 50 P6
200 15 × × × 38 75 P4
224 15 45 60 P4 38 60 P4
250 15 × × × 52 40 P4
280 15 54 40 P4 52 20 P6
300 15 54 30 P4 52 20 P6
315 15 × × × 52 30 P4
350 15 54 28 P4 × × ×
355 15 54 28 P4 52 28 P4
400 15 54 35 P2 66 30 P2
450 15 54 30 P2 68 30 P2
500 15 60 60 P1 68 25 P2
560 15 60 50 P1 68 20 P2
600 15 60 × × ×
630 15 65 40 P1 68 34 P1
710 15 65 30 P1 88 20 P1
800 15 85 88 14 P1
900 15 85 88
1000 15 85 103
1120 15 85 × × ×
1250 15 85 103
Tolerancja wymiarów liniowych: ±2 mm.
