Tłumik okrągły prosty SLGU 100

Opis Wymiary i dane techniczne Pliki do pobrania

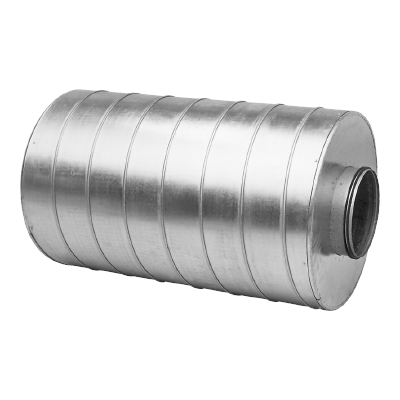

SLGU to okrągły tłumik prosty.

Nominalna grubość izolacji wynosi 100 mm.

Materiałem tłumiącym jest wełna mineralna. SLGU są wykonane z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej z perforowanej blachy, która jest odporna na czyszczenie mechaniczne, a jednocześnie nie wpływa na tłumienie. Przestrzeń między nimi wypełnia się wełną mineralną, a między rurą wewnętrzną i materiałem tłumiącym umieszcza się warstwę włókniny, aby zapobiec przedostawaniu się fragmentów izolacji do instalacji. Tłumik można czyścić za pomocą obrotowych szczotek nylonowych, odkurzacza lub wilgotnej szmatki.

Dane techniczne dotyczące tłumienia, straty ciśnienia i hałasu wytwarzanego przez urządzenie na podstawie badań przeprowadzonych zgodnie z normą ISO 7235.

W przypadku chęci zakupu materiałów i rozmiarów specjalnych prosimy o kontakt z działem sprzedaży Lindab.

Do doboru tłumików zachęcamy do skorzystania z naszego narzędzia online lindQST lub bezpłatnego oprogramowania DIMsilencer. Odwiedź stronę www.lindQST.com, aby dowiedzieć się więcej.

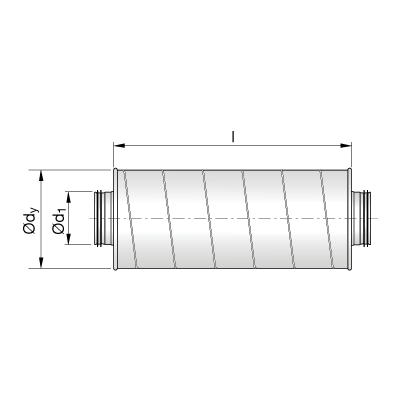

ød1 [mm]	l [mm]	ødy [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
				63	125	250	500	1000	2000	4000	8000
80	300	295	3,00	4	8	11	17	25	30	28	15
80	600	295	5,30	6	15	23	34	50	50	50	25
80	900	295	7,60	9	22	35	50	50	50	50	36
100	300	310	3,40	2	7	10	15	20	25	21	13
100	600	310	6,10	4	13	20	28	40	49	36	20
100	900	310	8,80	7	20	30	41	50	50	50	27
125	300	325	3,20	1	7	9	16	19	19	15	10
125	600	325	5,90	3	11	17	26	38	38	25	15
125	900	325	8,50	4	15	25	36	50	50	35	20
125	1200	325	11,2	6	19	33	46	50	50	45	25
160	300	365	4,20	1	6	9	14	16	14	10	7
160	600	365	7,50	3	8	15	23	29	29	17	11
160	900	365	10,7	4	11	21	32	43	44	25	14
160	1200	365	14,0	5	14	27	41	50	50	32	18
200	600	410	10,6	3	7	14	21	24	21	12	9
200	900	410	15,3	5	10	20	33	38	30	16	11
200	1200	410	20,0	6	12	26	45	50	40	20	13
250	600	465	12,2	3	5	11	17	19	15	8	7
250	900	465	17,7	4	8	17	27	30	21	11	9
250	1200	465	23,2	5	10	23	37	41	26	14	11
315	600	510	15,7	2	5	9	17	16	9	6	6
315	900	510	23,0	3	6	14	23	24	13	8	8
315	1200	510	30,1	4	8	18	29	32	17	10	11
400	900	615	27,4	4	5	10	11	14	7	6	8
400	1200	615	35,9	5	6	13	16	17	9	7	9
400	1500	615	44,3	5	8	15	20	20	11	8	11
500	900	735	31,4	3	5	10	11	9	5	6	7
500	1200	735	41,0	3	6	14	16	13	7	7	9
500	1500	735	50,6	4	7	17	21	17	9	7	11
630	900	880	39,9	3	4	7	8	5	4	4	5
630	1200	880	51,9	3	5	11	12	8	5	5	7
630	1500	880	64,0	3	6	14	16	11	6	6	9
800	1200	1030	68,7	2	3	9	8	5	4	5	5
800	1500	1030	84,7	2	4	11	12	6	5	6	6

W powyższej tabeli podano maksymalne wartości tłumienia wynoszące 50 dB.

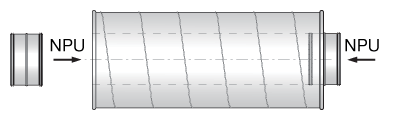

Wymiary 80-315 dostarczane są z zainstalowanymi nyplami typu NPU.
Wymiary 400-800 dostarczane są z dwoma oddzielnymi nyplami typu NPU.

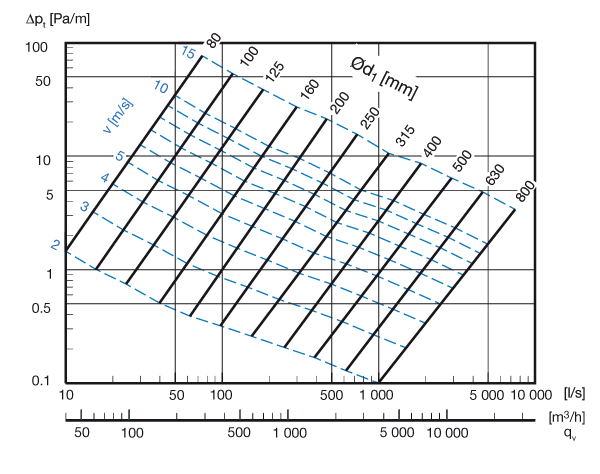

Strata ciśnienia:
