Tłumik okrągły prosty SLUSS2 100

Opis Wymiary i dane techniczne Pliki do pobrania

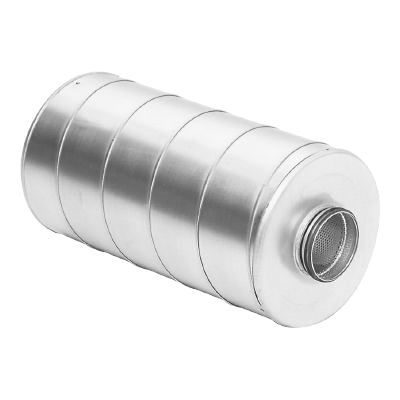

SLUSS2 100 to okrągły tłumik prosty o średnicy przyłącza od 315 do 800 mm. Dla mniejszych wymiarów, patrz SLUSS2 50.

Nominalna grubość izolacji wynosi 100 mm. Materiałem tłumiącym jest wełna mineralna. SLUSS2 składa się z zewnętrznej rury ze szwem spiralnym i rury wewnętrznej z perforowanej blachy stalowej. Przestrzeń między nimi wypełniana jest wełną mineralną, a między blachą perforowaną a materiałem tłumiącym umieszcza się warstwę włókniny, co zapobiega uszkodzeniu materiału izolacyjnego i przedostawaniu się fragmentów izolacji do instalacji.

Przebadany zgodnie z normą ISO 7235.

SLUSS2 100 został poddany testom wraz z instalacją oddymiania Lindab zgodnie z normą EN 1366-9.

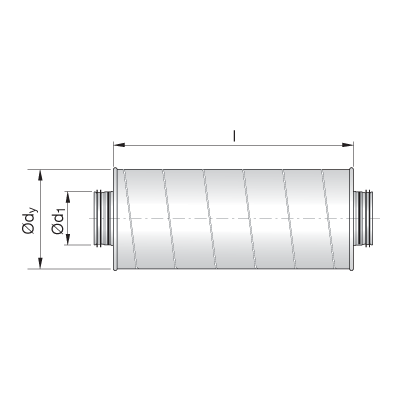

ød1nom [mm]	lnom [mm]	ødy [mm]	l [mm]	m [kg]	Tłumienie [dB] w częstotliwości [Hz]
					63	125	250	500	1000	2000	4000	8000
315	600	510	600	12,0	2	5	9	14	12	6	4	5
315	900	510	900	18,0	3	6	13	20	19	10	6	7
315	1200	510	1200	24,0	4	8	16	27	25	15	9	10
400*	600	625	600	16,0	4	5	8	10	7	4	4	6
400*	900	625	900	22,0	4	5	10	17	13	6	6	8
400*	1200	625	1200	32,0	6	6	13	24	18	8	7	10
500*	900	735	900	26,0	4	4	10	14	8	4	6	6
500*	1200	735	1200	39,0	3	5	11	21	12	6	7	9
630*	900	880	900	44,0	2	3	7	12	5	4	4	5
630*	1200	880	1200	56,0	2	4	8	17	7	4	5	7
800*	1200	1030	1200	69,0	2	3	8	11	5	4	5	6
800*	1500	1030	1500	86,0	2	3	10	16	6	5	6	7

* Dostarczany z dwoma oddzielnymi nyplami typu NPU.

W powyższej tabeli podano maksymalne wartości tłumienia wynoszące 50 dB.
