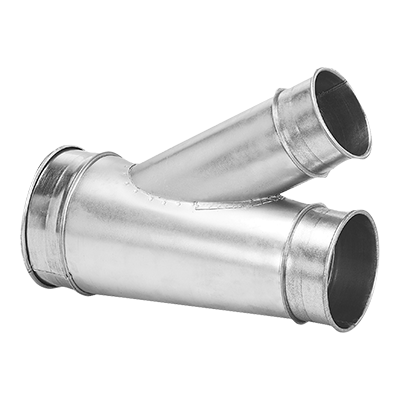

Trójnik TVTR 30°

Opis Wymiary Pliki do pobrania

Trójnik.

Uwaga:
w celu skrócenia katalogu, tabela zawiera ograniczoną grupę elementów z naszego asortymentu - tylko trójniki, których wymiary ød₁, ød₂ i ød₃ mają tą samą wartość. Na zamówienie dostępne są również inne wymiary.

W wypadku wszystkich możliwych układów, długość montażowa l₁ jest uzależniona od średnicy odgałęzienia ød₃. Na przykład wszystkie trójniki z odgałęzieniem ød₃ = 200 mm mają długość montażową l₁ = 589 mm.

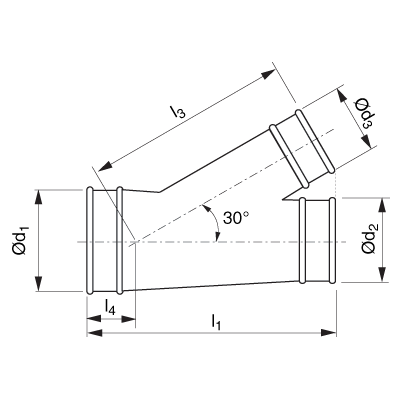

ød1 [mm]	ød2 [mm]	ød3 [mm]	t [mm]	l1 [mm]	l3 [mm]	l4 [mm]
80	80	80	0,7	358	263	109
100	100	100	0,7	398	301	112
125	125	125	0,7	448	347	116
140	140	140	0,7	478	375	118
150	150	150	0,7	498	394	119
160	160	160	0,7	518	413	120
180	180	180	0,7	549	445	119
200	200	200	0,7	589	482	121
224	224	224	0,7	637	527	124
250	250	250	0,7	689	576	128
300	300	300	0,7	777	662	129
315	315	315	0,7	807	690	131
350	350	350	0,7	960	755	177
400	400	400	0,9	1060	848	184
450	450	450	0,9	1160	942	190
500	500	500	0,9	1260	1035	197
560*	560*	560*	0,9	1520	1245	275
600*	600*	600*	0,9	1600	1320	280
630*	630*	630*	0,9	1660	1376	284
710*	710*	710*	0,9	1820	1525	295
800*	800*	800*	0,9	2000	1693	307
900*	900*	900*	0,9	2200	1879	321

* Wersja z kołnierzem FL.
