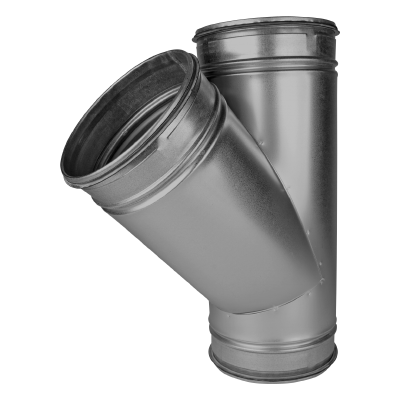

Trójnik z odejściem pod kątem 45° TV(E) 45/TVL 45

Opis Wymiary i pakowanie Pliki do pobrania

Materiał:

• stal ocynkowana;
• uszczelka gumowa EPDM (TVL 45).

Charakterystyka produktu:

• łączenie (zgrzew liniowy);
• odejście mocowane przez zgrzewy punktowe;
• wykonanie z krawędzią "safe edge" (TV 45) lub ostrą (TVE 45);
• uszczelka mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi kształtki (TVL 45).

øD [mm]	ød [mm]	TVE 45				TV 45 / TVL 45
		L [mm]	W [mm]	Pakowanie [szt./opak.]		L [mm]	W [mm]	Pakowanie [szt./opak.]
80	80	181	129			193	137
100	80	181	143			193	151
100	100	209	153	25	P4	221	161	25	P4
125	80	181	160	15	P6	193	168	12	P6
125	100	209	170	20	P4	221	178
125	125	245	183	35	P2	257	191	16	P4
140	80	181	171			193	179
140	100	209	181			221	189
140	125	245	193			257	201
140	140	266	201			278	209
150	80	181	178			193	186
150	100	209	188			221	196
150	125	245	201	25	P2	257	209
150	140	266	208			278	216
150	150	280	213	20	P2	292	221	8	P4
160	80	181	185			193	193
160	100	209	195	25	P2	221	203
160	125	245	208	22	P2	257	216	10	P4
160	140	266	215			278	223
160	150	280	220			292	228
160	160	294	225	18	P2	306	233	16	P2
180	80	181	199			193	207
180	100	209	209			221	217
180	125	245	222			257	230	8	P4
180	140	266	229			278	237
180	150	280	234			292	242
180	160	294	239			306	247
180	180	323	249			335	257
200	80	181	213			193	221
200	100	209	223	10	P4	221	231	16	P2
200	125	245	236	8	P4	257	244
200	140	266	243			278	251
200	150	280	248			292	256	12	P2
200	160	294	253	14	P2	306	261	11	P2
200	180	323	263			335	271
200	200	351	273	17	P1	363	281	9	P2
224	80	181	230			193	238
224	100	209	240			221	248
224	125	245	253			257	261
224	140	266	260			278	268
224	150	280	265			292	273
224	160	294	270			306	278
224	180	323	280			335	288
224	200	351	290			363	298
224	224	385	302			397	310
250	100	209	259			221	267
250	125	245	271			257	279
250	140	266	279			278	287
250	150	280	284			292	292	17	P1
250	160	294	289	18	P1	306	297
250	180	323	299			335	307
250	200	351	309			363	317
250	224	385	321			397	329
250	250	422	334	12	P1	434	342
280	100	209	280			221	288
280	125	245	292			257	300
280	140	266	300			278	308
280	150	280	305			292	313
280	160	294	310			306	318
280	180	323	320			335	328
280	200	351	330			363	338
280	224	385	342			397	350
280	250	422	355			434	363
280	280	464	370			476	378
300	100	209	294			221	302
300	125	245	307			257	315
300	140	266	314			278	322
300	150	280	319			292	327
300	160	294	324			306	332
300	180	323	334			335	342
300	200	351	344			363	352
300	224	385	356			397	364
300	250	422	369			434	377
300	280	464	384			476	392
300	300	492	394			504	402	5	P1
315	100	209	305			221	313
315	125	245	317			257	325
315	140	266	325			278	333
315	150	280	330			292	338
315	160	294	335			306	343
315	180	323	345			335	353
315	200	351	355			363	363	8	P1
315	224	385	367			397	375
315	250	422	380			434	388	5	P1
315	280	464	395			476	403
315	300	492	405			504	413
315	315	513	412	5	P1	525	420	5	P1
355	125	245	346			257	354
355	140	266	353			278	361
355	150	280	358			292	366
355	160	294	363			306	371
355	180	323	373			335	381
355	200	351	383			363	391
355	224	385	395			397	403
355	250	422	408			434	416
355	280	464	423			476	431
355	300	492	433			504	441
355	315	513	441			525	449
355	355	570	461	4	P1	582	469
400	125	245	377			257	385
400	140	266	385			278	393
400	150	280	390			292	398
400	160	294	395			306	403
400	180	323	405			335	413
400	200	351	415			363	423
400	224	385	427			397	435
400	250	422	440			434	448
400	280	464	455			476	463
400	300	492	465			504	473
400	315	513	472			525	480
400	355	570	492			582	500
400	400	634	515			646	523
450	160	304	430			306	438
450	180	333	440			335	448
450	200	361	450			363	458
450	224	395	462			397	470
450	250	432	475			434	483
450	280	474	490			476	498
450	300	502	500			504	508
450	315	523	508			525	516
450	355	580	528			582	536
450	400	644	550			646	558
450	450	714	585			716	583
500	200	361	486			363	494
500	224	395	498			397	506
500	250	432	511			434	519
500	280	474	526			476	534
500	300	502	536			504	544
500	315	523	543			525	551
500	355	580	563			582	571
500	400	644	586			646	594
500	450	714	621			716	619
500	500	785	646			787	644
560	200	361	528			363	536
560	224	395	540			397	548
560	250	432	553			434	561
560	280	474	568			476	576
560	300	502	578			504	586
560	315	523	585			525	593
560	355	580	605			582	613
560	400	644	628			646	636
560	450	714	663			716	661
560	500	785	688			787	686
560	560	870	708			872	716
630	200	361	577			363	585
630	224	395	589			397	597
630	250	432	602			434	610
630	280	474	617			476	625
630	300	502	627			504	635
630	315	523	635			525	643
630	355	580	655			582	663
630	400	644	677			646	685
630	450	714	712			716	710
630	500	785	737			787	735
630	560	870	757			872	765
630	630	969	792			971	800
