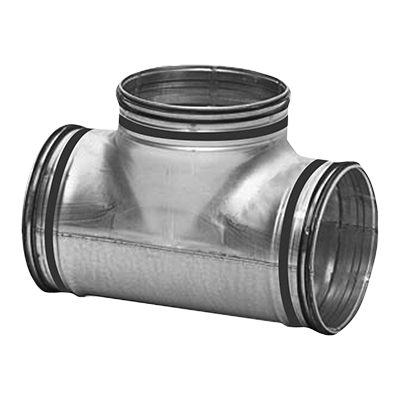

Trójnik tłoczony, symetryczny.

Produkt oznakowany CE zgodnie z normą EN 12101-7 i jest stosowany w jednostrefowych systemach wentylacji pożarowej  (patrz deklaracja właściwości użytkowych).

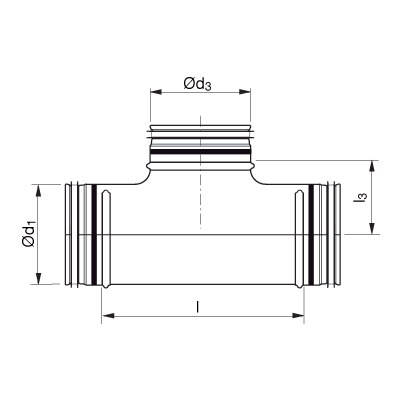

ød1
[mm]
ød3
[mm]
I
[mm]
I3
[mm]
m
[kg]
100 100 130 65 0,32
112 100 175 71 0,55
112 112* 140 81 0,57
125 100 130 78 0,37
125 112 175 78 0,61
125 125 165 83 0,44
140 100 175 85 0,65
140 112 175 85 0,67
140 125* 215 70 0,76
140 140 230 90 0,78
150 100 175 90 0,69
150 125 215 95 0,76
150 140 230 95 0,82
150 150 260 95 0,94
160 100 130 95 0,46
160 125 166 100 0,53
160 140 230 100 0,87
160 150 260 100 0,99
160 160 209 105 0,63
180 100 175 105 0,80
180 125 215 110 0,91
180 140 230 110 0,96
180 150 260 110 1,08
180 160 260 115 1,06
180 180 285 115 1,44
200 100 175 115 0,88
200 125 215 115 1,02
200 140 230 120 1,07
200 150 260 120 1,19
200 160 209 125 0,67
200 180 285 125 1,35
200 200 249 125 1,21
224 100 175 127 1,01
224 125 215 132 1,14
224 140 230 132 1,20
224 150 260 132 1,29
224 160 260 137 1,28
224 180 285 137 1,46
224 200 346 137 1,69
250 100 175 140 1,22
250 125 220 145 1,48
250 140 230 145 1,48
250 150 255 145 1,55
250 160 256 150 1,58
250 180 306 150 1,79
250 200 306 150 1,78
250 224 350 150 2,09
250 250 296 150 1,65
280 100 175 155 1,37
280 125 220 160 1,56
280 140 230 160 1,63
280 150 255 160 1,72
280 160 256 165 1,75
280 180 306 165 1,97
280 200 306 165 2,01
280 224 350 165 2,27
280 250* 350 140 2,44
280 280* 390 140 2,67
300 100 175 165 1,47
300 125 220 170 1,68
300 140 230 170 1,74
300 150 255 170 1,86
300 160 256 175 1,87
300 180 306 175 2,12
300 200 306 175 2,15
300 224 350 175 2,41
300 250 350 175 2,50
300 280* 390 150 2,53
300 300 430 175 3,55
315 100 175 173 1,50
315 125 220 178 1,76
315 140 230 178 1,82
315 150 355 178 2,38
315 160 256 182 1,96
315 180 306 182 2,21
315 200 306 182 2,14
315 224 350 182 2,51
315 250 350 182 2,59
315 280 390 182 3,00
315 300 430 182 3,21
315 315 363 182 2,20
355 100 175 193 1,73
355 125 220 198 1,96
355 140 230 198 2,03
355 150 255 198 2,46
355 160 256 203 2,45
355 180 306 203 2,81
355 200 306 203 2,82
355 224 350 203 3,13
355 250 350 203 3,18
355 280* 390 178 3,63
355 300 430 203 3,87
355 315 455 203 4,06
355 355* 470 203 5,14
400 100 175 215 2,27
400 125 225 220 2,81
400 160 266 225 3,02
400 200 300 225 3,37
400 224 350 225 3,74
400 250 350 225 3,79
400 280* 390 200 4,23
400 300 430 225 4,47
400 315 415 225 4,42
400 355* 470 225 5,04
400 400 510 225 6,20
450 100 175 240 2,76
450 125 225 245 3,15
450 160 266 250 3,38
450 200 300 250 3,75
450 224 350 250 4,16
450 250 350 250 4,23
450 280* 390 225 4,64
450 300 430 250 4,89
450 315 415 250 4,82
450 355 470 250 5,16
450 400 510 250 5,81
450 450* 550 225 6,99
500 100 175 265 3,06
500 125 225 270 3,35
500 160 266 275 3,77
500 200 300 275 4,14
500 250 350 275 4,68
500 300 430 275 5,36
500 315 415 275 5,30
500 355 470 275 5,70
500 400 510 275 6,34
500 450* 550 250 6,56
500 500* 552 290 8,27
560 100 175 295 3,59
560 125 225 300 3,92
560 160 266 305 4,41
560 200 300 305 4,78
560 250 350 305 5,38
560 300 430 280 5,86
560 315 415 305 6,06
560 355 470 305 6,57
560 400 510 305 7,08
560 450* 550 280 7,38
560 500* 552 280 7,57
560 560* 610 280 9,69
600 100 175 315 3,83
600 125 225 320 4,19
600 160 266 325 4,73
600 200 300 325 5,10
600 250 350 325 5,73
600 300* 430 300 6,36
600 315 415 325 6,46
600 355* 470 300 6,98
600 400 510 325 7,43
600 450* 550 300 7,84
600 500* 552 300 7,91
600 560* 610 300 8,76
600 600* 650 300 10,80
630 100 175 330 4,03
630 125 225 335 4,41
630 160 266 340 4,99
630 200 300 340 5,35
630 250 350 340 6,00
630 300* 450 315 7,23
630 315 415 340 6,77
630 355* 470 315 7,18
630 400 510 340 7,69
630 450* 555 315 8,24
630 500* 552 340 8,44
630 560* 610 315 9,11
630 600* 650 315 9,58
630 630* 680 340 11,30

* Wykonanie z kołnierzem siodłowym, bez zaokrąglenia.

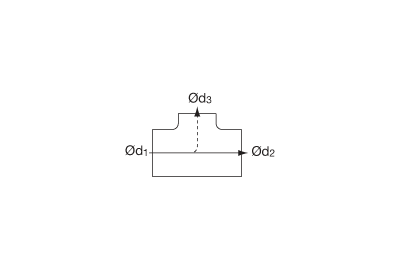

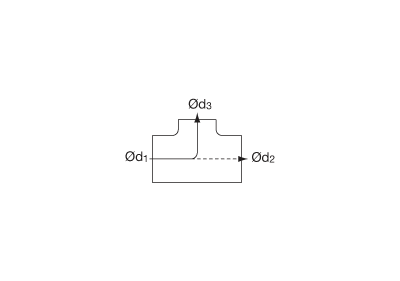

Powietrze nawiewane

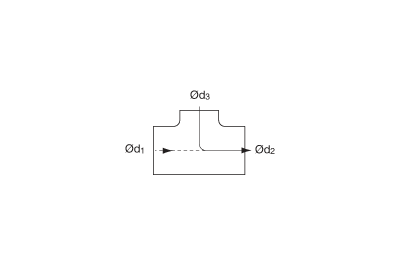

Podział strumienia

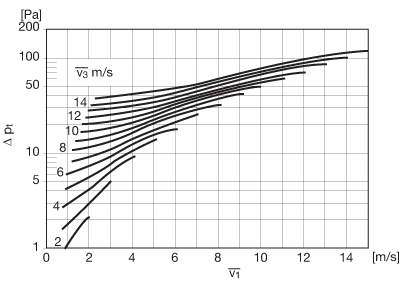

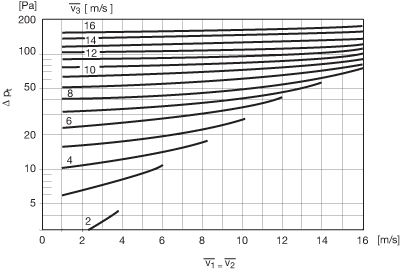

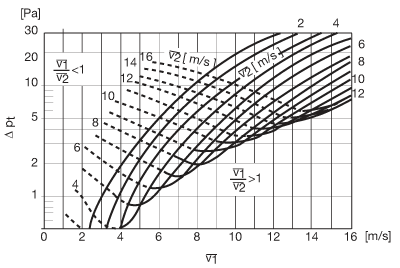

Wykres stosuje się również dla redukcji w ød2.

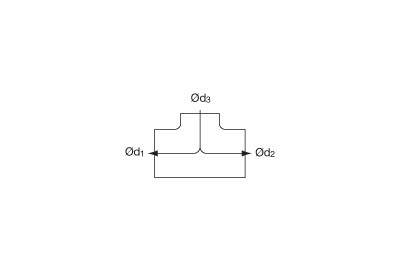

Powietrze wywiewane

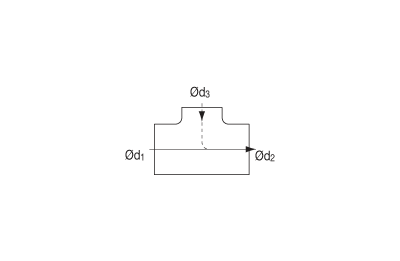

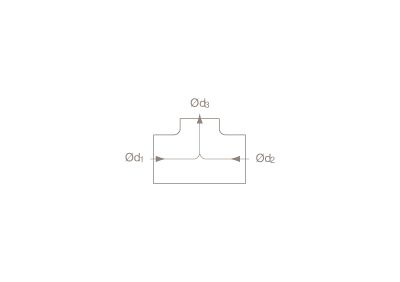

Łączenie strumienia

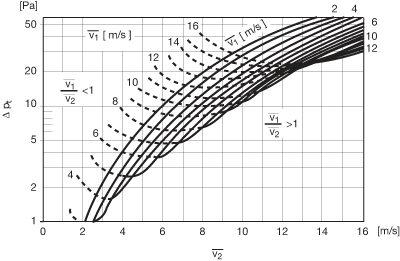

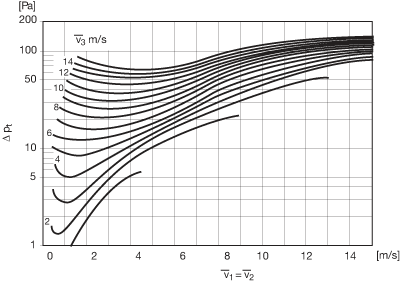

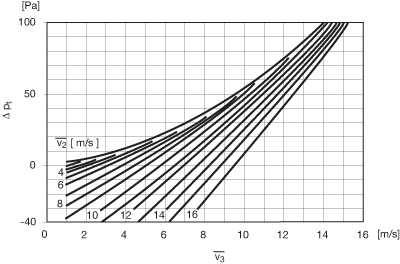

Wykres stosuje się również dla redukcji w ød1.
