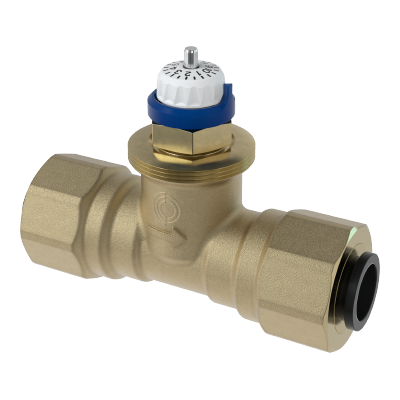

2-drogowe zawory regulacyjne LinFlow-S

Opis Wymiary Dane techniczne Pliki do pobrania

2-drogowy zawór regulacyjny ze złączką nasadową i nastawą wstępną bez użycia narzędzi, regulowany za pomocą siłowników termoelektrycznych. Zawory zostały opracowane specjalnie pod kątem wymagań dla belek chłodzących i innych produktów Lindab Waterborne.
Wyposażone w siłowniki termostatyczne Lindab, zawory mogą uzyskać liniową charakterystykę zaworu (najlepiej z APR- 40405), co gwarantuje najlepszą regulację temperatury i niskie straty energii podczas pracy. W połączeniu z belkami chłodzącymi Lindab zawory te charakteryzują się wyjątkowo niskim poziomem generowanego dźwięku, co zapewnia szerszy zakres dopuszczalnych strat ciśnienia na belce.
Biała osłona ochronna z logo Lindab oraz nadruk na korpusie zaworu ułatwiają identyfikację modeli.

• Specjalnie opracowane dla belek chłodzących.
• Szybkie złączki nasadowe (dla rur miedzianych).
• Nastawa wstępna bez użycia narzędzi.
• Wykończenie z mosiądzu.

W celu uzyskania informacji o wersji zakrzywionej, należy przejść do LinFlow-A.

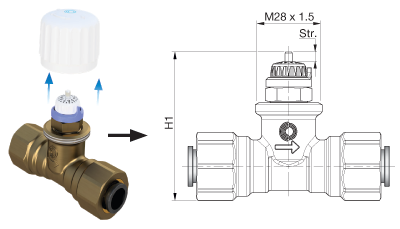

Wymiary zaworu:

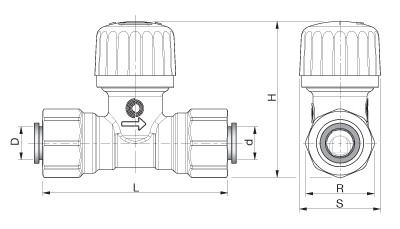

D×d [mm]	L [mm]	H [mm]	H1 [mm]	R [mm]	S [mm]	Skok [mm]	Waga [kg]
12×12	77,0	65,0	62,0	28,5	33,7	3,0	280
15×15	77,0	65,0	62,0	28,5	33,7	3,0	258

Wymiary z siłownikami:

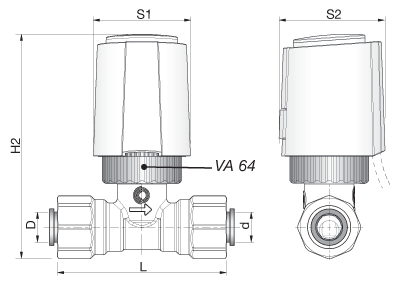

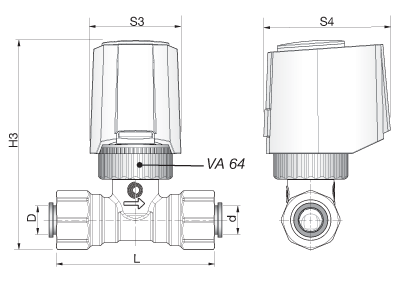

Zawór z adapterem VA 64 i siłownikiem A-40405 (po lewej) lub APR-40405 (po prawej)

D×d [mm]	L [mm]	H2 [mm]	H3 [mm]	S1 [mm]	S2 [mm]	S3 [mm]	S4 [mm]
12×12	77,0	102,0	101,0	44,3	48,4	44,3	61,5
15×15	77,0	102,0	101,0	44,0	48,4	44,3	61,5

LinFlow-S z adapterem i siłownikiem

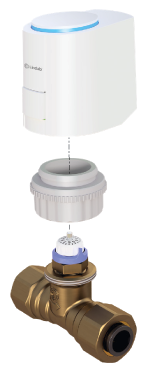

Siłownik APR-40405  →  Adapter VA 64  →  Zawór LinFlow-S

Zdjąć pokrętło (8), wykonać nastawę wstępną zaworu. Wówczas można z łatwością zamocować adapter VA 64 i siłownik.

Materiały:

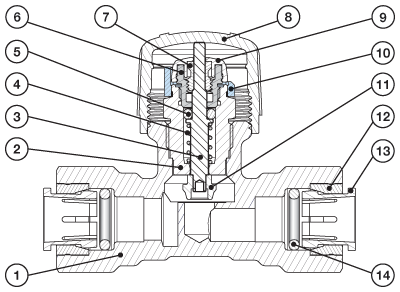

• (1) korpus: CW617N (EN 12165) CuZn40Pb2;
• (2) głowica: CW614N (EN 12164) CuZn39Pb3;
• (3) trzpień: AISI303;
• (4) sprężyna: AISI302;
• (5) o-ring: EPDM-X;
• (6) dławnica: CW614N (EN 12164) CuZn39Pb3;
• (7) nakrętka nastawy wstępnej: CW614N (EN 12164) CuZn39Pb3;
• (8) pokrętło: ABS;
• (9) pokrętło nastawy wstępnej: nylon GF;
• (10) pierścień nastawy wstępnej: nylon GF;
• (11) zasuwa: CW614N (EN 12164) CuZn39Pb3;
• (12) korpus wkładki: CW614N (EN 12164)CuZn39Pb3;
• (13) zacisk: kopolimer acetalu;
• (14) o-ringi: EPDM-X.

Wstępna nastawa zaworów

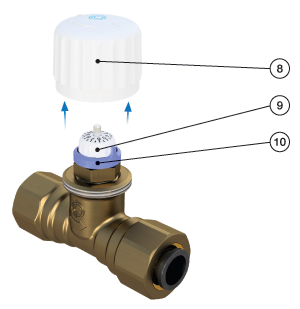

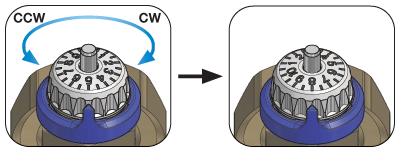

Zdjąć pokrętło (8) Obrócić białe pokrętło nastawy wstępnej (9) do żądanej pozycji. Obrócić w kierunku przeciwnym do ruchu wskazówek zegara (w lewo), aby zwiększyć, i w kierunku zgodnym z ruchem wskazówek zegara (w prawo), aby zmniejszyć wartość.

Przykład: zmiana pozycji z 5 na 8, (zwiększenie). Obrócić pokrętło nastawy wstępnej (w lewo), aż na niebieskim wskaźniku pierścienia nastawy wstępnej pojawi się cyfra 8.

S: skok

F.C.-Skok trzpienia -0 [mm] => zawór całkowicie zamknięty.
F.O.-Skok trzpienia -3 [mm] =>  zawór całkowicie otwarty.

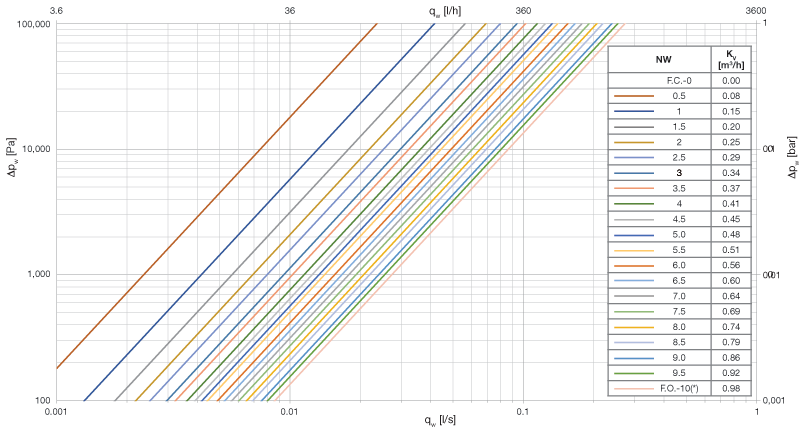

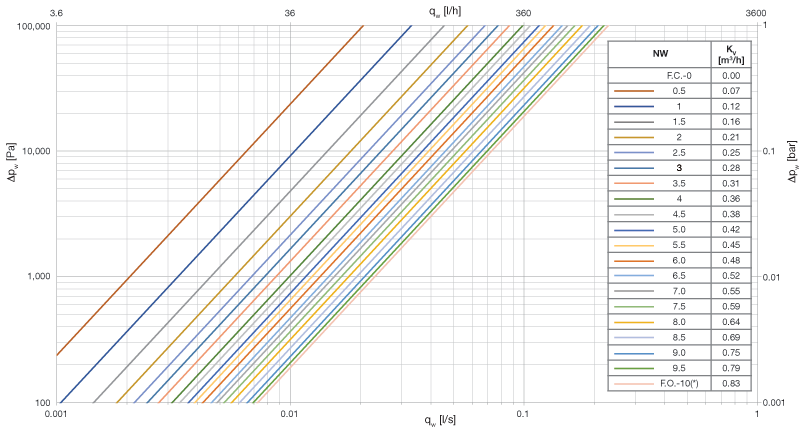

Wykresy strat ciśnienia / pozycja nastawy wstępnej

q_w: natężenie przepływu wody [m³/h] • K_V: współczynnik natężenia przepływu [m³/h]
Δp_w: strata ciśnienia przez zawór [bar]

W zależności od wybranej wielkości zaworu, na odpowiednim wykresie można znaleźć pozycję nastawy wstępnej dla żądanej wartości K_V.

• Δp_w: strata ciśnienia wody;
• q_w: natężenie przepływu wody;
• NW: nastawa wstępna;
• FC. - skok trzpienia -0 mm, zawór całkowicie zamknięty;
• *F.O. - skok trzpienia -3 mm, zawór całkowicie otwarty.

LinFlow-S-12

LinFlow-S-12

Dane techniczne

Maks. ciśnienie statyczne:	10 bar (przy 23°C) - bez wstrząsów 7 bar (przy 70°C) - bez wstrząsów
Klasa ciśnienia:	PN10
Maks. różnica ciśnień:	2,5 bar
Maks. temperatura:	70°C
Ustawienie Kv dla LinFlow-S-12:	0,07 - 0,83 (zgodnie z wykresem)
Ustawienie Kv dla LinFlow-S-15:	0,08 - 0,98 (zgodnie z wykresem)

Zawory mogą być stosowane zarówno w połączeniu z rurami miedzianymi, jak i PEX. W przypadku rur PEX należy stosować tuleje wsporcze (patrz karta katalogowa dostawcy).

Dostępne siłowniki termoelektryczne i adaptery

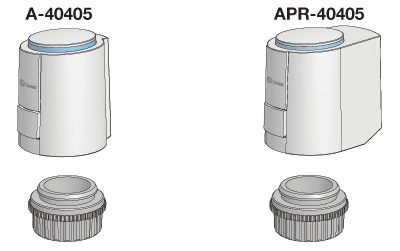

A-40405:

• siłownik termoelektryczny A-40405 24 V zał./wył. NC;
• 1 m, kabel bezhalogenowy (684601);
• adapter VA 64 M28x1,5 (686565).

APR-40405:

• siłownik termoelektryczny APR-40405 24 V mod. NC;
• 1 m, kabel bezhalogenowy (684667);
• adapter VA 64 M28x1,5 (686565).

Dodatkowe informacje na ten temat znajdują się w produkcie o nazwie "Siłowniki'.

Procedura montażu

Procedura montażu

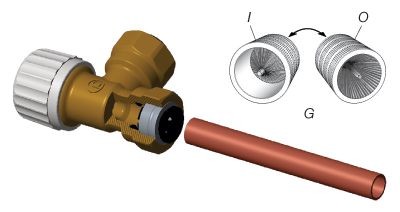

G: Gratownik • I: wewnętrzny • O: zewnętrzny

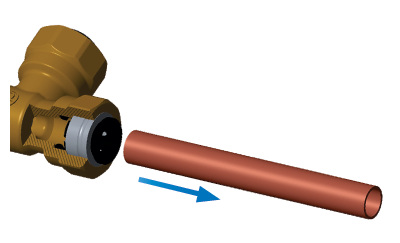

• Uciąć rurę na żądaną długość za pomocą obcinaka do rur. Przygotować końce rur za pomocą gratownika, co zapobiegnie uszkodzeniu uszczelki O-ringów. Po odpowiednim przygotowaniu, 1 mm zewnętrznej powierzchni końców rur powinien być nachylony pod kątem 30°. Ważne jest, aby rura została starannie pozbawiona zadziorów. Zaleca się stosowanie wykładzin do cienkościennych rur miedzianych i PEX. Wsunąć rurę do ogranicznika końcowego.

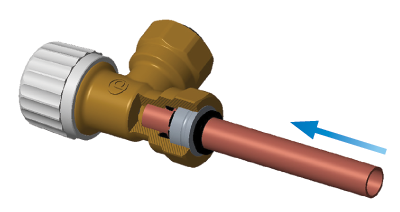

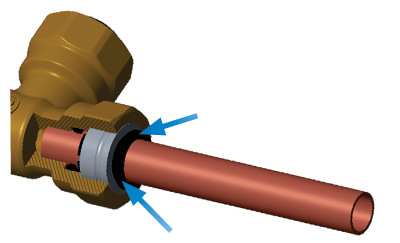

• Złączka uchwyci rurę przed jej uszczelnieniem. Należy upewnić się, że rura jest w pełni wsunięta aż do ogranicznika. Należy również pociągnij rurę, aby sprawdzić, czy jest dobrze zamocowana. Zęby zacisków ze stali nierdzewnej chwytają rurę, a pierścienie uszczelniające typu O-ring zapewniają trwałą szczelność.

Procedury demontażu

Procedura demontażu

• Przed wyjęciem rury należy upewnić się, że w systemie nie ma ciśnienia. Wcisnąć tuleję zaciskową/zacisk do przedniej części złączki i przytrzymać ją w tej pozycji.
• Rurę można wyjąć. Należy pamiętać, że możliwe jest ponowne użycie zaworu, tylko jeśli nie uległ on uszkodzeniu. W przeciwnym razie rura może przeciekać, jeśli zostanie ponownie użyta. W przypadku ponownego użycia rury należy upewnić się, że nie ma na niej żadnych zarysowań ani uszkodzeń.

Warunki stosowania

Zawór musi być zamontowany ze strzałką w kierunku przepływu wody wskazaną na korpusie zaworu. Zamontowanie go w niewłaściwym kierunku sprawi, że zawór nie będzie działał prawidłowo.

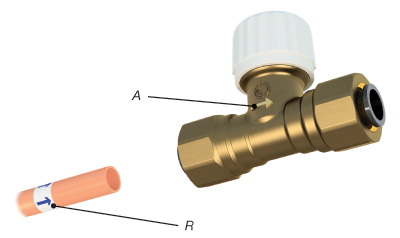

Kierunek przepływu w rurze i prawidłowy montaż zaworu
A: strzałka wskazująca na zaworze • R: rzeczywisty kierunek przepływu w rurze.

Akcesoria

Dodatkowe akcesoria, np. węże elastyczne, można znaleźć w dokumencie dotyczącym akcesoriów.
