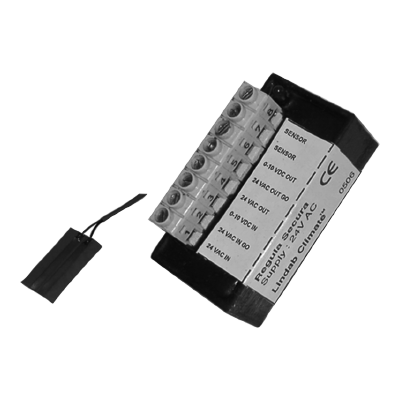

Zabezpieczenie przeciwkondensacyjne Regula Secura

Opis Dane techniczne Pliki do pobrania

Lindab oferuje zabezpieczenie przeciwkondensacyjne zarówno dla belek chłodzących, jak i systemów fasadowych. Zabezpieczenie przeciwkondensacyjne nosi nazwę Regula Secura. Z uwagi na to, że regulacja przeprowadzona przez Regula Secura bazuje na rzeczywistej kondensacji, otrzymywany efekt jest lepszy niż w przypadku konwencjonalnej regulacji wilgotności. Konwencjonalna regulacja wilgotności zazwyczaj polega na pomiarze średniej wilgotności i wyznaczeniu marginesu bezpieczeństwa dla temperatury wody, aby zapobiec kondensacji. Dzięki Regula Secura nie ma potrzeby wyznaczania marginesów zarówno dla ustawień czujnika, jak i dla odporności termicznej orurowania.

Gdy na rurach zasilających dochodzi do kondensacji, zawór chłodzący tymczasowo zamyka przepływ wody przez dany produkt. Ochrona zapewniana przez Regula Secura jest realizowana oddzielnie dla każdej pojedynczej belki chłodzącej lub systemu fasadowego. Zapobiega to szkodom wywołanym przez wilgoć powstającą w wyniku kondensacji. Zabezpieczenie przed kondensacją kontynuuje regulację efektu nawet poniżej punktu rosy, dzięki czemu wydajność belki chłodzącej lub systemu fasadowego jest utrzymywana na optymalnym poziomie. Przykład sekwencji regulacji przedstawiono na schemacie poniżej.

Zastosowanie Regula Secura na wszystkich belkach i systemach fasadowych zwiększa zabezpieczenie przed kondensacją dla każdego produktu z osobna. Oznacza to, że tylko urządzenia, w których dochodzi do kondensacji, zostaną wyłączone do czasu wyschnięcia kondensatu, podczas gdy wszystkie inne urządzenia będą pracować dalej. Jest to szczególnie korzystne w przypadku pomieszczeń o zmiennych warunkach klimatycznych lub gdy istnieje ryzyko przedostania się wilgoci z zewnątrz do pomieszczenia, np. przez otwarte okna.

Funkcja

Regula Secura zapewnia regulację poprzez sygnał wyjściowy do siłownika i jest aktywna tylko wtedy, gdy do siłownika dociera sygnał nakazujący otwarcie zaworu. Gdy sygnał sterujący nie nakazuje chłodzenia, nie ma potrzeby aktywowania Regula Secura. Zabezpieczenie Regula Secura jest wyposażone w czujnik montowany na rurze zasilającej belkę lub system fasadowy. Gdy czujnik wskaże, że na rurze zasilającej powstał kondensat, Regula Secura zamyka zawór do momentu jego wyschnięcia.

Regula Secura zapewnia regulację poprzez sygnał wyjściowy do siłownika i jest aktywna tylko wtedy, gdy do siłownika dociera sygnał nakazujący otwarcie zaworu. Gdy sygnał sterujący nie nakazuje chłodzenia, nie ma potrzeby aktywowania Regula Secura. Zabezpieczenie Regula Secura jest wyposażone w czujnik montowany na rurze zasilającej belkę lub system fasadowy. Gdy czujnik wskaże, że na rurze zasilającej powstał kondensat, Regula Secura zamyka zawór do momentu jego wyschnięcia.

Połączenia

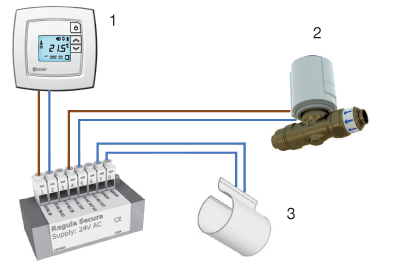

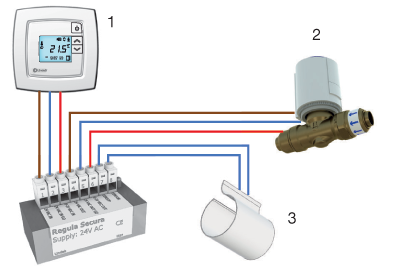

Schemat przedstawiający sposób podłączenia zabezpieczenia Regula Secura.

• 1: Regula Duo/Regula Combi
• 2: siłownik z zaworem
• 3: czujnik kondensacji

0-24 V

0-10 V

Zabezpieczenie przeciwkondensacyjne

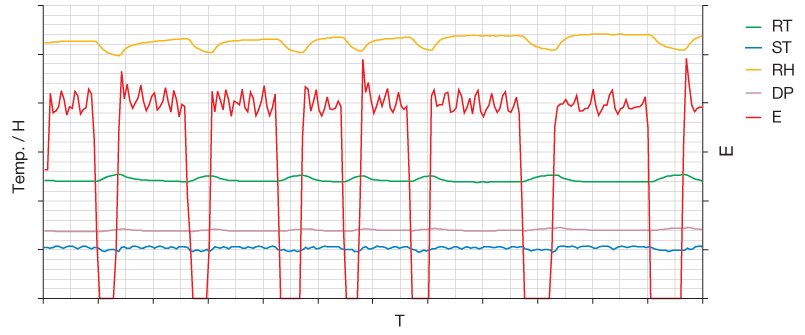

Schemat przedstawia sekwencję regulacji, w której temperatura wody jest o 3,7°C niższa od punktu rosy. Przez cały czas trwania procesu, centrum sterowania nakazuje chłodzenie. Widoczny jest sposób działania zabezpieczenia Regula Secura, które reguluje temperaturę za pomocą funkcji WŁ./WYŁ.

• RT: temperatura w pomieszczeniu [°C]
• ST: temperatura dostarczana [°C]
• RH: wilgotność względna [%]
• DP: punkt rosy [°C]
• E: efekt [W]
• T: czas [h]
• Temp.: temperatura [°C]
• H: Wilgotność powietrza [%]
