Aktywna belka chłodząca Munio

Zastosowanie

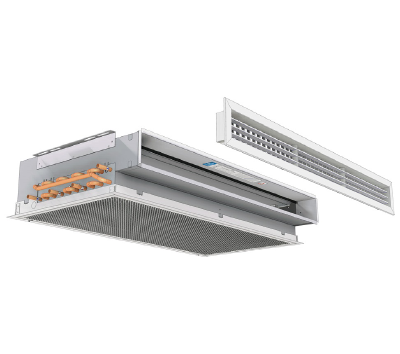

Aktywna belka chłodząca Munio firmy Lindab może być wykorzystywana do chłodzenia, ogrzewania i wentylacji. Została ona opracowana z myślą o montażu i integracji w sufitach częściowo podwieszanych np. w hotelach, szpitalach lub innych pomieszczeniach z sufitami częściowo podwieszanymi. W belce Munio można zintegrować zawory wodne, siłowniki, zabezpieczenie przeciwkondensacyjne Regula Secura, regulator pomieszczeniowy Regula Combi oraz karty przyłączeniowe (np. Regula Connect).

Montaż

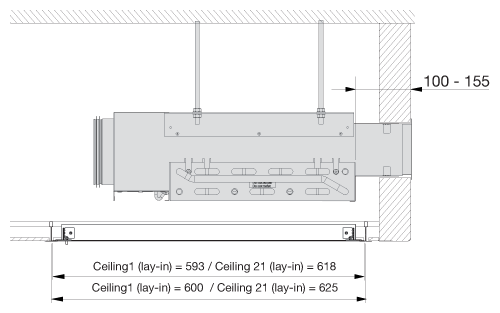

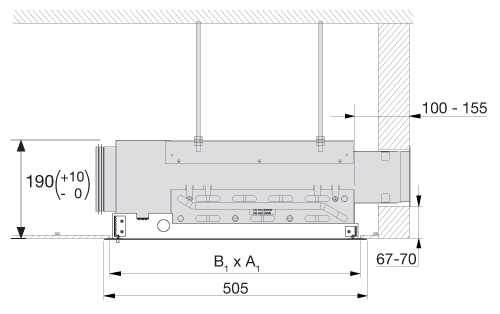

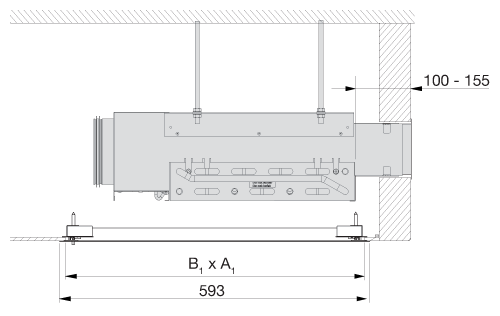

Belkę Munio montuje się bezpośrednio do sufitu betonowego lub pośrednio za pomocą wieszaków (aby uzyskać określoną odległość nad sufitem podwieszanym). Pod belką można zamontować sufit podwieszany (w tym np. standardowe teowniki, gips itd.), a jedna z dostępnych paneli frontowych Munio umożliwi prostą adaptację. Belka Munio posiada poziome tylne przyłącze powietrza, ale można ją łatwo wyposażyć w kolanko lub elastyczny przewód przyłączeniowy (Lindab BKMU-90-125 lub DRATMFU-125), aby uzyskać podłączenie boczne. 4-rurowe przyłącze wody jest dostępne z obu stron urządzenia.

Warte uwagi:

• niewielkie wymiary (800×540×170 mm), duża moc;
• wentylacja, chłodzenie i ogrzewanie jako funkcje standardowe;
• JetCone - innowacyjny sposób regulacji strumienia powietrza;
• Nie ma potrzeby stosowania filtra ze względu na suche chłodzenie;
• Problemy związane z urządzeniem oraz konserwacjąa są ograniczone do minimum;
• do montażu w sufitach częściowo podwieszanych w pełni zintegrowane z projektem architektonicznym;
• łatwy montaż;
• złącze teleskopowe z zatrzaskiem do kratki przedniej nawiewu;
• pełny dostęp przy niskich kosztach utrzymania;
• spełnia najwyższe wymagania dot. higieny;
• niski poziom hałasu;
• indywidualna regulacja za pomocą dostosowanych do potrzeb regulatorów (opcjonalnie);
• dodatkowa oszczędność energii w przypadku korzystania z darmowych źródeł energii;
• belkę można łatwo zintegrować/wykorzystać w systemie Pascal Water, aby umożliwić VAV/DCV;
• aktywne belki chłodzące Lindab posiadają certyfikat Eurovent i zostały przetestowane zgodnie z normą EN-15116.

Kluczowe liczby:

• długość: 800, 1000, 1200, 1400 mm;
• szerokość: 550 mm;
• wysokość: 170 mm;
• moc: 971 W (Munio-I-1000), 1121 W (Munio-I-1400)

Ustawienia obliczeń:

• temperatura pomieszczenia: 25°C;
• temperatura wody: 14–17°C;
• temperatura powietrza: 18°C;
• ciśnienie powietrza w dyszy: 80 Pa;
• przepływ powietrza: 25 l/s.

Optymalne działanie

Pomimo niewielkich wymiarów produktu, jego konstrukcja umożliwia osiągnięcie wysokiej mocy chłodniczej w oparciu o zasadę indukcji. Powietrze wentylacyjne jest wypuszczane przez dysze do strefy rozproszenia, dzięki czemu powstaje niskie ciśnienie statyczne.To niskie ciśnienie powoduje, że ciepłe powietrze z pomieszczenia jest zasysane w kierunku powietrza wentylacyjnego przechodzącego przez wymiennik ciepła. Ilość recyrkulowanego powietrza wewnętrznego jest od dwóch do pięciu razy większa od ilości powietrza wentylacyjnego. Powietrze jest schładzane podczas przechodzenia przez wymiennik, która składa się z aluminiowych żeber z miedzianymi rurami wypełnionymi zimną bieżącą wodą. Ciepło z pomieszczenia jest pochłaniane przez aluminiowe żebra, a następnie przekazywane przez miedzianą rurkę do obiegu wodnego i dalej do centralnej jednostki chłodzącej.

Rozwiązanie Lindab Pascal Water

VAV/DCV w połączeniu z aktywnymi belkami chłodzącymi

Aby uzyskać dodatkową oszczędność energii i kosztów oraz przyjazny dla środowiska system wentylacji i chłodzenia, należy zastosować rozwiązanie Lindab Pascal Water. Rozwiązanie Pascal zoptymalizuje system wentylacji, chłodzenia, ogrzewania, a nawet oświetlenia, zapewniając doskonały klimat w pomieszczeniach przy najniższych kosztach eksploatacji dzięki połączeniu aktywnej belki chłodzącej z techniką zmiennej objętości powietrza (Variable Air Volume - VAV) lub wentylacji sterowanej zapotrzebowaniem (Demand Controlled Ventilation - DCV).

Standardowa belka Munio-I-1000 (bez panelu frontowego) - części i zasada działania.

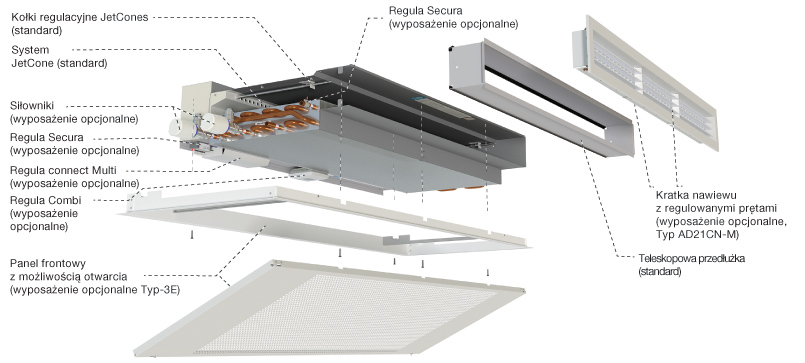

Belka Munio-l z wyposażeniem opcjonalnym

Higiena

Wszystko jest łatwo dostępne

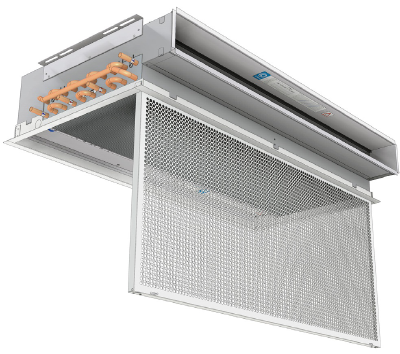

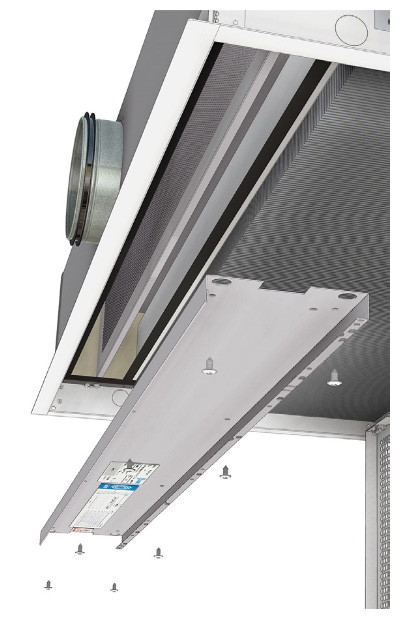

Panel frontowy belki Munio można łatwo obniżyć lub zdjąć. Panel frontowy zamocowany jest na cztery przetyczki. Po wyjęciu dwóch przetyczek znajdujących się na jednym z długich boków panel frontowy otworzy się i będzie zwisać na pozostałych dwóch przetyczkach. Informacje o całkowitym demontażu urządzenia można znaleźć w instrukcji montażu. Gdy panel frontowy jest opuszczony lub zdjęty, wymiennik ciepła, opcjonalne elementy systemu Regula (karta Regula Connect, Regula Secura lub Regula Combi) oraz klapa rewizyjna zapewniająca dostęp do kanału wentylacyjnego i komory wyrównawczej będą dostępne od dołu.

Jeśli belka Munio ma zamontowaną jedną z zalecanych przednich kratek nawiewu Lindab (AD21CN-M, AL21CN-M), kratkę przednią można zdjąć bez użycia narzędzi dzięki standardowym sprężynom, które pasują do wewnętrznej ramki urządzenia. Po zdjęciu przedniej kratki nawiewu zapewniony jest pełny dostęp do wewnętrznych części urządzenia, takich jak kołki regulacyjne JetCone, dysze JetCone i górna część wymiennika ciepła.

Munio-I - otwarty panel frontowy / Munio-l - zamknięty panel frontowy i wysuwana kratka nawiewu.

Klapa rewizyjna

Belka Munio jest standardowo wyposażona w klapę rewizyjną, przez którą można uzyskać łatwy dostęp do kanału wentylacyjnego i komory wyrównawczej.

Otwarta klapa rewizyjna.

Budowa

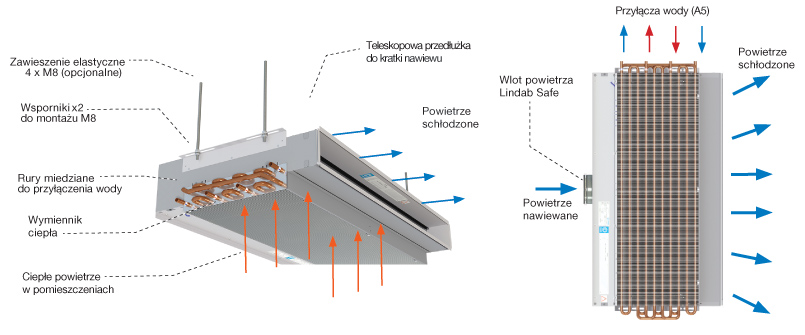

Belka Munio została zaprojektowana i skonstruowana tak, aby osiągnąć najwyższą moc chłodniczą przy zachowaniu niewielkich wymiarów i prostym montażu.
JetCone umożliwia łatwą i szybką regulację zarówno ciśnienia, jak i ilości powietrza przepływającego przez przednią część. Gdy belka Munio wyposażona jest w zalecaną przez Lindabs kratkę przednią nawiewu AD21CN-M (AL21CN-M), możliwa jest dodatkowa regulacja dystrybucji powietrza.
Wymiennik ciepła jest montowany poziomo, jest w pełni dostępny i zawsze dostarczany z przyłączem 4-rurowym. Jeżeli wymagane jest tylko chłodzenie, dwie rury do ogrzewania pozostają otwarte (brak przyłącza).
Rury wodne są wykonane z miedzi. Woda przepływająca przez belkę powinna być zawsze pozbawiona tlenu, aby nie dopuścić do powstania korozji.

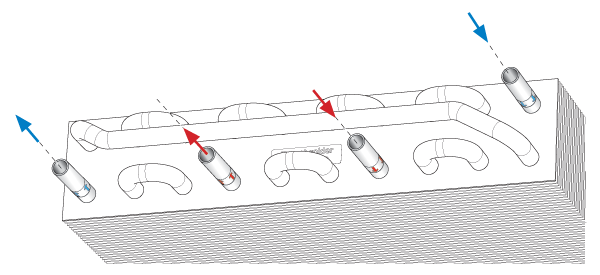

Wymiennik ciepła Munio-l - przyłącza wody.

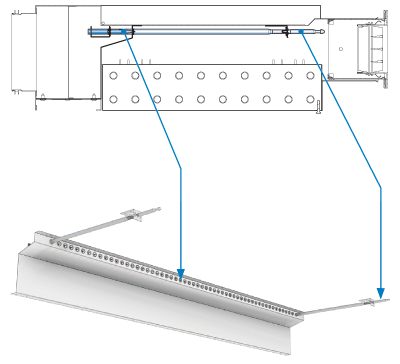

System JetCone do regulacji ilości powietrza

Belka Munio jest standardowo wyposażona w zgłoszony do opatentowania przez Lindab system regulacji ilości powietrza JetCone. JetCone sprawia, że belka Munio to wszechstronny produkt, któy pozwala na łatwą regulację ilości i ciśnienia powietrza (bez konieczności używania narzędzi).
Wielkość otwarcia prostych dysz nawiewnych (0°) można regulować za pomocą dwóch kołków regulacyjnych znajdujących się po obu stronach belki (za kratką nawiewu). Regulacja odbywa się bez użycia narzędzi, co sprawia, że jest bardzo szybka i łatwa.
System szybkiej regulacji pozwala na planowanie, ponieważ wyboru produktu można dokonać na wczesnym etapie, a produkty można uwzględnić w planowaniu projektu, nawet jeśli planista nie ma wszystkich potrzebnych danych.

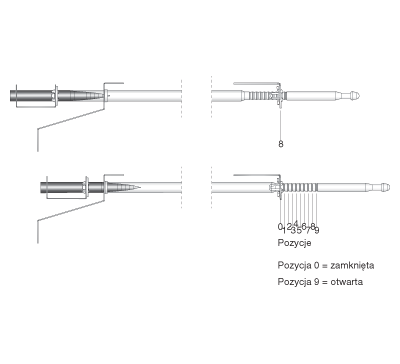

System JetCone belki Munio.

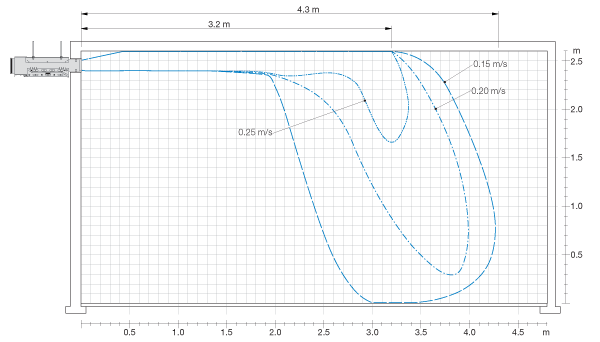

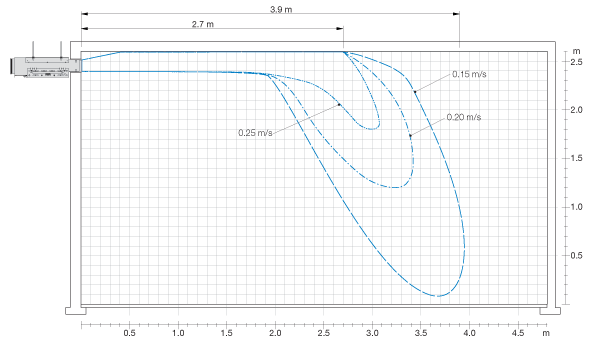

Optymalny kierunek przepływu powietrza

W przypadku zamontowania zalecanej przez Lindab kratkę nawiewu C21M (lub B31M i B33M) regulacja profilu dystrybucji powietrza jest możliwa za pomocą prętów pionowych.

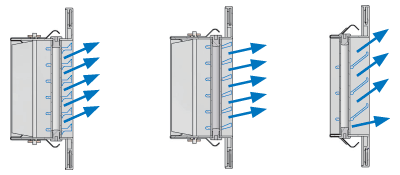

Ustawienie prętów:

Przód kratki nawiewu.

Ustawienie prętów pionowych:

Wszystkie pręty pionowe w położeniu neutralnym (0°).

Wszystkie pręty pionowe w sekcjach (30° - 0° - 30°).

Ustawianie prętów pionowych (tylko C21M):

UWAGA! Zaleca się, aby maksymalne poziome odchylenie przedniej kratki nawiewu C21M o wynosiło około 15°!

Pręty poziome w położeniu neutralnym (0°) i z odchyleniem 12°.

B31M (30°), B33M (15°), G20M (45°). Wszystkie z zamocowanymi prętami poziomymi.

Kratki i panele

Aby umożliwić elastyczną montaż i terminową dostawę, przednie kratki można zamawiać oddzielnie.

Przednia kratka (wyposażenie opcjonalne)

Dla belki Munio zaprojektowano cztery różne wersje standardowe kratek aluminiowych. Poszczególne kratki należy zamawiać osobno i są one dostępne w wersji malowanej proszkowo na kolor biały RAL 9003 lub biały alpejski RAL 9010, czarny RAL 9005 (połysk 30) lub anodowane w kolorze naturalnym. Wszystkie są standardowo dostarczane ze sprężynami zaciskowymi do bezpośredniego montażu w belce Munio, bez żadnych widocznych elementów, takich jak śruby.C21M to prostokątna kratka aluminiowa z regulowanymi poziomymi i pionowymi prętami kratki umożliwiającymi regulację profilu dystrybucji w zakresie od 0° do 30°. Dodatkowe informacje można znaleźć w części opisującej kratki nawiewu.

C21M (pionowe i poziome pręty kratki w położeniu neutralnym).

B31M to prostokątna kratka aluminiowa ze stałymi prętami poziomymi, zagiętymi pod kątem 30° oraz dodatkowym rzędem pionowych prętów do regulacji profilu nawiewu w zakresie od 0° do 30°.

B31M z zamocowanymi poziomymi i pionowymi prętami kratki w położeniu neutralnym.

B33M jest taka sama jak B31M, ale z prętami odchylonymi pod kątem 15°.

B33M z zamocowanymi poziomymi i pionowymi prętami kratki w położeniu neutralnym.

G20M to prostokątna kratka aluminiowa z zamocowanymi ukośnymi prętami poziomymi.

G20M tylko z zamocowanymi prętami poziomymi.

Panel frontowy

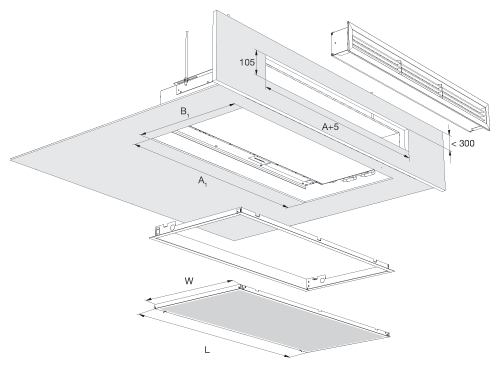

Dostępne są różne perforowane panele frontowe, które można zamontować na stałe na urządzeniu:

• panele frontowe typu -03 do montażu wpuszczanego w sufit podwieszany typu 3 (np. gipsowy) o szerokości 505 mm (długości: 844, 1045, 1245 i 1445 mm);
• specjalny panel frontowy typu -3E zapewniająca dodatkowy dostęp do zintegrowanych zaworów i siłowników, przeznaczona do montażu wpuszczanego w sufitach podwieszanych typu 3 (np. gipsowych), o szerokości 505 mm (długość: 1175, 1375, 1575 i 1775 mm).

Wszystkie z nich gwarantują pełny dostęp do wymiennika ciepła.

Do montażu bez podłączenia do urządzenia:

• panel frontowy typu -01 i -21 do montażu wpuszczanego w sufitach podwieszanych na teowniku typu 1 lub 21 (np. T24/podwieszany; 600×600 mm lub 625×625 mm);
• panel frontowy typu -3S do montażu wpuszczanego w podwieszany sufit gipsowy, niezależna od Munio-I, z możliwością montażu ramki panelu frontowego bezpośrednio w suficie typu 3.

Panele frontowe są umieszczone w ramce i utrzymywane na miejscu za pomocą czterech przetyczek. Po wyjęciu dwóch przetyczek znajdujących się na jednym z długich boków panel frontowy otworzy się i będzie zwisać na pozostałych dwóch przetyczkach. (Należy sprawdzić u dostawcy sufitu, czy ciężar jest uwzględniony lub czy można go zawiesić oddzielnie).

Wymagania dotyczące pokoi hotelowych

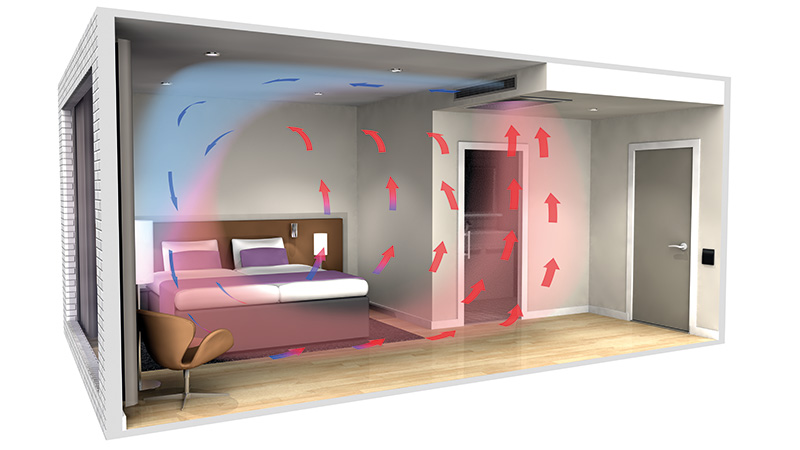

Świeże powietrze oraz niezależny i indywidualnie regulowany klimat w pokojach powinny być dziś standardem w pokojach hotelowych. Na klimat w pomieszczeniach wpływają: ilość świeżego powietrza, jakość świeżego powietrza, zanieczyszczenie pomieszczeń (przez toksyny i zapachy powstające w pomieszczeniu), prędkość przepływu powietrza, temperatura w pomieszczeniu oraz poziom hałasu.

Wentylacja pokoi hotelowych

Centralne jednostki wentylacyjne dla pokoi hotelowych powinny być wyposażone w wysoce wydajny wymiennik ciepła i dostarczać do pokoi świeże, wstępnie klimatyzowane powietrze nawiewane za pośrednictwem kanałów i korytarzy. Ilość świeżego powietrza należy obliczyć na podstawie liczby osób, które mają przebywać w pomieszczeniu oraz spodziewanego zanieczyszczenia powietrza wewnętrznego, uwzględniając obowiązujące normy i przepisy (np. EN 15251 "Parametry wejściowe środowiska wewnętrznego dotyczące projektowania i oceny charakterystyki energetycznej budynków"). Każda belka Munio, zamontowana w suficie korytarza wejściowego do pomieszczenia, będzie podłączona do systemu wentylacyjnego i będzie zaopatrywana w klimatyzowane (świeże) powietrze nawiewane.

Powietrze nawiewane będzie doprowadzane do pomieszczenia przez kratkę nawiewu belki Munio, którą należy umieścić w ścianie pomieszczenia, a usuwane przez zawory wywiewne w łazience. Powietrze obiegowe przechodzi przez perforowany panel frontowy i przez wymiennik wody chłodniczej lub grzewczej, a następnie jest mieszane ze świeżym powietrzem nawiewanym.

Wszystkie pokoje hotelowe powinny być wyposażone w pojedynczy regulator pomieszczeniowy z regulacją temperatury (Regula Combi). Gdy w pomieszczeniach nie przebywają ludzie, należy je wyłącznie wietrzyć, a w okresie zimowym utrzymywać w nich minimalną temperaturę, aby uniknąć ich wychłodzenia.

Ogrzewanie i chłodzenie pokoi hotelowych

Aby umożliwić niezależną regulację klimatu w każdym ­pomieszczeniu, belka Munio jest wyposażona zarówno w wężownicę chłodzącą, jak i grzewczą.

Woda jest chłodzona lub ogrzewana centralnie, a w celu optymalizacji zużycia energii należy wziąć pod uwagę źródła naturalne, takie jak np. chłodzenie swobodne. Agregaty chłodnicze i grzewcze umieszczone na dachu dostarczają schłodzoną i/lub podgrzaną wodę do jednostki poprzez obieg wody (tj. rurki miedziane w systemie 4-rurowym lub 2-rurowym) poprzez kanały i korytarze. Oba obiegi wody są podłączone do wymiennika Munio za pomocą zaworu wlotowego i siłownika, regulowanego za pomocą regulatora pomieszczeniowego (Regula Combi). Gdy wymagane jest chłodzenie, regulator pomieszczeniowy otwiera zawór powietrza chłodniczego, a ciepłe powietrze obiegowe w pomieszczeniu ochładza się przechodząc przez wymiennik. Jeśli wymagane jest ogrzewanie, zawór powietrza chłodniczego jest zamknięty, a zawór powietrza grzewczego otwiera się, aby ogrzać powietrze za pośrednictwem wymiennika.

Rura wlotowa wody chłodniczej powinna być wyposażona w zabezpieczenie przeciwkondensacyjne (Regula Secura), aby uniknąć zawilgocenia wymiennika.

Regulacja w pokoju hotelowym

Do inteligentnej regulacji ustawień belki Munio w pokoju hotelowym lub na jego przykładzie polecamy nasze dostosowane do potrzeb klienta urządzenia sterujące. Są to: regulator pomieszczeniowy (strefowy) Regula Combi (komunikuje się przez Modbus, EXOline i Bacnet), zawory zintegrowane z siłownikami (jeśli ogrzewanie jest zapewniane oddzielnie, zawór powinien być wyposażony w siłownik i połączony z naszym regulatorem pomieszczeniowym za pomocą karty Regula Connect), nasze zabezpieczenie przeciwkondensacyjne Regula Secura oraz karta przyłączeniowa, na przykład Regula Connect Basic. Można również zastosować zewnętrzne czujniki i przełączniki, na przykład czujnik otwartego okna i czytnik kart kluczy lub czujnik obecności.

Regula Combi ma w sumie 8 wstępnie zdefiniowanych programów, ale program 1 jest programem wodnym. Jest to idealne rozwiązanie do regulacji temperatury w sekwencjach z ogrzewaniem, chłodzeniem i (chłodniczą) wentylacją mechaniczną.

Przykład: Ustawienia standardowe dla systemu Regula Combi do regulacji w pokojach hotelowych:

Jest to tylko przykład. Regulacja powinna być indywidualnie dostosowana i spełniać wymagania właściciela hotelu. Lindab chętnie pomoże w tej sprawie w rozmowie indywidualnej. Aby uzyskać więcej informacji na temat Regula Combi lub ogólnie na temat elementów systemu Regula, należy wejść na stronę www.lindQST.com i wyszukać hasło "Regula".

Dane

Munio

Belka Munio-I to prostokątna belka zapewniająca komfort, przeznaczona do montażu w sufitach częściowo podwieszanych, standardowo przygotowana do wentylacji, chłodzenia i ogrzewania (połączenie 4-rurowe).

Dane techniczne:

• długość: 800, 1000, 1200 i 1400 mm;
• szerokość: 550 mm;
• wysokość: 170 mm (190 + 10 mm po zamontowaniu panelu frontowego typu 03 lub 3E);
• JetCone (wyposażenie standardowe): domyślne ustawienia fabryczne są dostosowane do wymaganego ciśnienia (Pa) i przepływu powietrza nawiewanego (l/s) i można je łatwo zmienić na miejscu;
• ogrzewanie: produkt standardowo wyposażony w dodatkowy obieg wody w wymienniku w celu zapewnienia funkcji ogrzewania;
• przyłącza wody chłodzącej i grzewczej: wykonane z rurek miedzianych o średnicy 12 mm (zawsze 4-rurowych!);
• przyłącze powietrza: o średnicy 125 mm z przewodami Lindab Safe^®;
• konstrukcja: perforacja Dot2, w układzie tym 50% stanowią prześwity;
• wykończenie powierzchni: stand­ardowo wytwarzana z blachy ocynkowanej;
• panel frontowy: kilka typów (jako opcja dodatkowa).

Rozwiązanie Pascal Water

Belkę można łatwo zintegrować/wykorzystać w systemie Pascal Water, aby umożliwić VAV/DCV. Więcej informacji można znaleźć w dokumentacji Pascal Water Solution.

Kolor

Perforowany panel frontowy jest dostępny standardowo w kolorze białym sygnałowym RAL 9003 lub białym alpejskim RAL 9010 o połysku 30. Inne kolory z palety RAL dostępne na zamówienie.

Wyposażenie opcjonalne (wstępnie zmontowane fabrycznie):

• zawór i siłownik w obudowie (w przypadku ogrzewania potrzebne są dwa zestawy siłowników i zaworów);
• zintegrowana Regula Secura: ochrona przed kondensacją pary wodnej;
• zintegrowana karta Regula Connect: karta przyłączeniowa;
• panele frontowe (montowane na belce Munio): zaleca się stosowanie panelu frontowego typu 03, a w celu zapewnienia pełnego dostępu do wbudowanych siłowników dostępny jest specjalny panel frontowy typu -3E o większej długości zewnętrznej;
• zintegrowana jednostka regulacyjna: regulator pomieszczeniowy Regula Combi, dostęp do panelu sterowania jest możliwy dzięki panelowi frontowemu.

Akcesoria (dostarczane oddzielnie):

• kratki nawiewu Munio: AD21CN-M lub AL21CN-M (należy pamiętać o konieczności zamówienia);
• panele frontowe (montowane do Munio): w celu zapewnienia pełnego dostępu do zintegrowanych siłowników, dostępny jest specjalny panel frontowy typu - 3E o większej długości zewnętrznej;

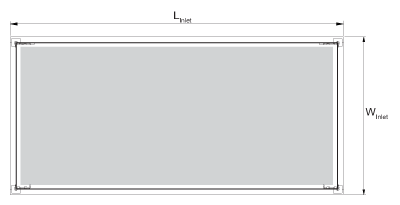

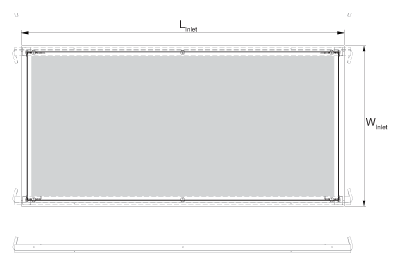

• panel frontowy (oddzielny dla belki Munio): do montażu wpuszczanego w podwieszany sufit gipsowy (np. sufit typu 3) dostępny jest panel frontowy typu 3S do sufitu z listwą t; dla innych opcji montażu wpuszczanego w sufit podwieszany (np. sufit typu 1; T24; 600×600 mm lub 625×625 sufit typu 21) dostępne są panele frontowe typu -01 i -21;
• Wieszaki;
• wszystkie poniżej wymienione wieszaki: wieszaki wahadłowe (w różnych rozmiarach), pręty gwintowane M8, system podwieszania przewodów.

Informacje o dodatkowych akcesoriach można znaleźć w dokumencie "Akcesoria" na stronie www.lindQST.com.

Dobór

Należy pamiętać, że produkty i parametry można łatwo i szybko dobrać za pomocą "kalkulatora waterborne" na stronie www.lindQST.com.

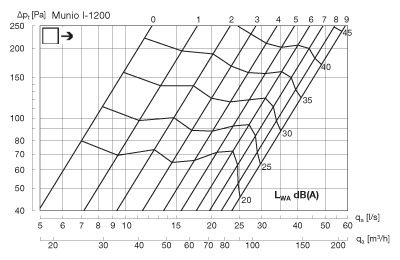

Moc chłodnicza powietrza Pa

1. Należy zacząć od obliczenia mocy wymaganej dla danego pomieszczenia, aby utrzymać w nim określoną temperaturę. Doskonałym narzędziem do tego celu jest TEKNOsim firmy Lindab.
2. Należy obliczyć moc chłodniczą dostarczaną przez powietrze wentylacyjne lub odczytać ją z wykresu 1.
3. Pozostała moc chłodnicza musi zostać zapewniona przez obieg wodny w belce Munio.

Wzór do obliczania mocy chłodniczej powietrza:

P_a = q_ma x c_pa x Δt_ra

Porównanie wielkości t_r = 25°C with:

Pa [W] = q_a [l/s] x 1,2 Δt_ra [K]

oraz

Pa [W] = q_a [m³/h] x 0,33 Δt_ra [K]

Przepływ minimalny

Należy pamiętać, że przepływy poniżej zalecanego minimalnego przepływu wody q_wmin, mogą powodować dostawanie się niepożądanego powietrza do przewodów wodnych. Nie zaleca się przekraczania przepływów nominalnych, ponieważ przyrost mocy będzie minimalny.

Moc chłodnicza wody P_W

Aby obliczyć moc chłodniczą wody P_w, należy postępować zgodnie z instrukcjami.

1. Należy obliczyć różnicę temperatur między powietrzem w pomieszczeniu a średnią temperaturą wody. Δt_rw.
2. Długość produktu L jest równa długości aktywnej L_act w metrach (m).
3. Należy podzielić przepływ powietrza pierwotnego q_a przez długość aktywną L_act. Wynik należy wpisać na dolnej osi wykresu 2.
4. Należy podążać za linią przepływu do odpowiedniego ciśnienia, a następnie odczytać jednostkową moc chłodniczą P_Lt na metr aktywnej długości.
5. Należy obliczyć różnicę temperatur w obiegu wodnym Δt_w i znaleźć współczynnik korekcyjny mocy ε_Δtw na wykresie 3.
6. Odczytaną jednostkową moc chłodniczą P_Lt należy pomnożyć przez ε_Atw, Δtrw i długość aktywną L_act.

Definicje:

• Pa = moc chłodnicza powietrza [W]
• P_w = moc chłodnicza wody [W]
• P_tot = całkowita moc chłodnicza [W]
• q_ma = masowe natężenie przepływu powietrza [kg/s]
• q_a = natężenie przepływu powietrza świeżego [l/s]
• q_w = natężenie przepływu wody [l/s]
• q_wmin = minimalne natężenie przepływu wody [l/s]
• q_wnom = nominalne natężenie przepływu wody [l/s]
• c_pa = ciepło właściwe powietrza [1.004 kJ/kg K]
• t_r = temperatura w pomieszczeniu [°C]
• t_wi = temperatura wody na wlocie [°C]
• t_wo = temperatura wody na wylocie [°C]
• Δt_ra = różnica temp. powietrza w pomieszczeniu i powietrza pierwotnego [K]
• Δt_rw = różnica temp. powietrza w pomieszczeniu i średniej temp. wody [K]
• Δt_w = różnica temp. w obiegu wodnym [K]
• ε_Δtw = współczynnik korekcyjny mocy ze względu na temperaturę
• ε_qw = współczynnik korekcyjny mocy ze względu na przepływ wody
• P_Lt = jednostkowa moc chłodnicza [W/(m K)]

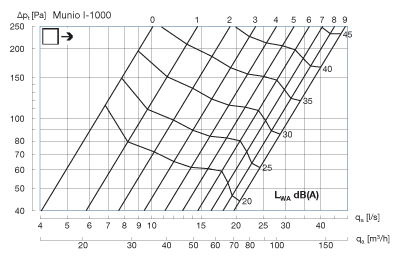

Wykres 1. Moc chłodnicza powietrza Pa jako funkcja strumienia powietrza pierwotnego q_a. Jeśli przepływ powietrza wynosi 25 l/s, a różnica temperatur powietrza w pomieszczeniu i powietrza nawiewanego wynosi Δt_ra= 6 K, to moc chłodnicza powietrza wynosi 180 W.

Przykład 1. Chłodzenie

Jaka jest moc chłodnicza belki Munio-I-1000 z kratką nawiewu AD21CN-M, przy przepływie 20 l/s i ciśnieniu 80 Pa?
Przyjmuje się, że temperatura w pomieszczeniu latem wynosi t_r = 25,5°C. Temperatura wody chłodzącej na wejściu i wyjściu z urządzenia wynosi 14/17°C.

Odpowiedź:

Różnica temperatur:

Δt_rw = t_r – (t_wi + t_wo)/2
Δt_rw = 25,5°C - (14°C + 17°C) / 2 = 10 K

Długość aktywna:

L_act = L = 1.0 m
q_a / L_act = 20 l/s / 1.0 m = 20 l/(s m).

Odczyt z wykresu 2:

P_Lt = 70,5 W/(m K).

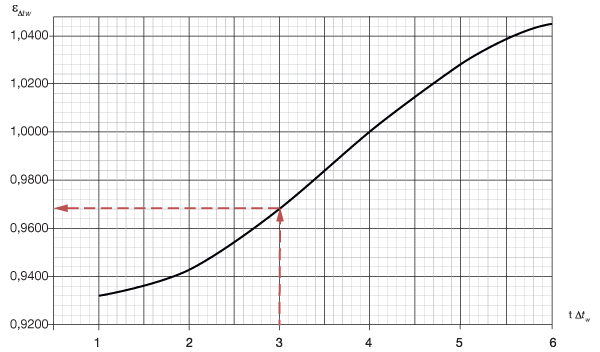

Na wykresie 3 przedstawiono współczynnik korekcyjny mocy ε_Δtw:

Δt_w = t_wi - t_wr = 17°C - 14°C = 3 K
ε_Δtw = 0,968.

Moc chłodnicza:

P_w = 70,5 W/(m K) × 0,968 × 10 K × 1,0 m = 682 W.

UWAGA! Wykres mocy chłodniczej ma zastosowanie dla nominalnego przepływu wody q_wnom = 0,038 l/s. Aby uzyskać właściwą moc chłodniczą P_w dla innych przepływów, należy odczytać współczynnik korekcyjny mocy chłodniczej ε_qw z wykresu 4, a następnie pomnożyć obliczoną moc chłodniczą przez ten współczynnik, jak pokazano w przykładzie 2 dla ogrzewania.

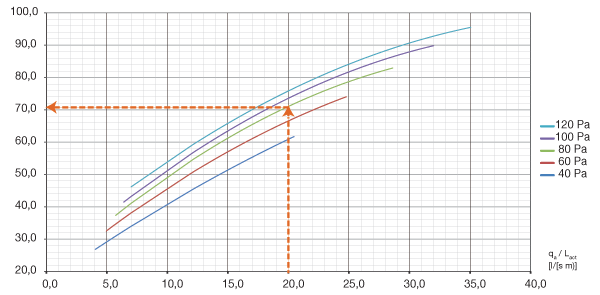

Wykres 2. Jednostkowa moc chłodnicza P_Lt dla belki Munio z kratką AD21CN-M (dla innych mocy należy skorzystać z "kalkulatora waterborne" na stronie www.lindQST.com).

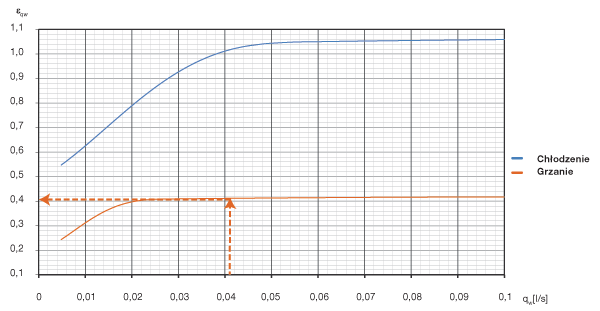

Wykres 3. Współczynnik korekcyjny mocy εqw jako funkcja Δt_w. Dotyczy wyłącznie chłodzenia.

Współczynnik korekcyjny mocy ze względu na przepływ wody ε_qw

Przykład 2. Ogrzewanie

Jaka jest moc grzewcza belki Munio-I-1000 o długości 2,4 m z kratką nawiewu AD21CN-M, przy przepływie 25 l/s i ciśnieniu 80 Pa?
Przyjmuje się, że temperatura w pomieszczeniu zimą wynosi t_r = 21°C.
Temperatura ciepłej wody na wejściu i wyjściu z urządzenia wynosi 55/50°C.

Odpowiedź:

Różnica temperatur:

Δt_rw = (t_wi + t_wo)/2 – t_r
Δt_rw = (55+50) / 2 - 21 = 31,5 K

Długość aktywna:

L_act = L = 1,0 m
q_a / L_act = 25 l/s / 1,0 m = 25 l/(s m)

Odczyt z wykresu 2:

P_Lt = 78,5 W/(m K).

Moc chłodnicza wody:

P_w = 78,5 W/(m K) × 31,5 K × 1,0 m = 2473 W.

Należy wykorzystać obliczoną moc chłodniczą wody i obliczyć przepływ wody:

q_w = P_w / (c_pw x Δt_w)
q_w = 2473 W / (4200 Ws/(kg K) × 5 K) = 0,1178 l/s.

Współczynnik korekcyjny mocy chłodniczej ε_qw wyniesie wtedy 0,35 (patrz wykres 4), a nowa moc:

P_w = 2473 W x 0,35 = 866 W.

Wykorzystując nową wartość mocy grzewczej, obliczana jest nowa wartość przepływu wody:

q_w = 866 W / (4200 Ws/(kg K) × 5 K) = 0,0412 l/s.

Należy odczytać współczynnik korekcyjny ε_qw równy 0,409 i obliczyć moc:

P_w = 2473 W x 0,409 = 1011 W.

Wykorzystując nową wartość mocy grzewczej, obliczana jest nowa wartość przepływu wody:

q_w = 1011 W / (4200 Ws/(kg K) × 5 K) = 0,04816 l/s.

Nowa wartość przepływu wody obliczana jest za pomocą nowej wartości mocy grzewczej:

q_w = 866 W / (4200 Ws/(kg K) × 5 K) = 0,0414 l/s.

Należy odczytać współczynnik korekcyjny ε_qw równy 0,414 i obliczyć moc:

P_w = 2473 W x 0,414 = 1024 W.

Ponieważ na tym etapie obliczeń przepływ jest prawie stabilny, moc grzewczą oblicza się na 1669 W.

Wykres 4. Współczynnik korekcyjny εqw dla przepływu wody zarówno dla chłodzenia, jak i ogrzewania.

Spadek ciśnienia w obiegu wody, chłodzenie/ogrzewanie

Wykres 5a. Spadek ciśnienia w obiegu wody, chłodzenie.

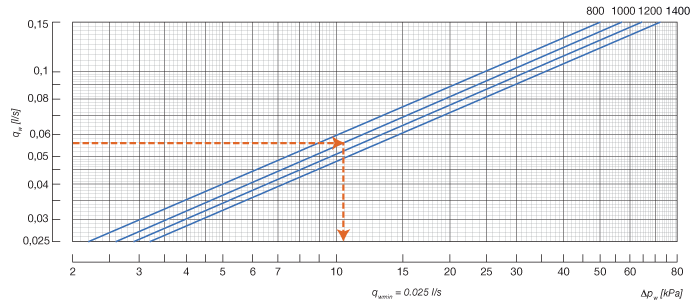

Wykres 5b. Spadek ciśnienia w obiegu wody, ogrzewanie.

Przykład 3. Chłodzenie

Belka Munio-I-1000, zapewniająca moc 686 W.

Δt_w = 3 K, q_w = P_w / (c_pw × Δt_w)
q_w = 678 W / (4200 Ws/(kg K) × 3 K) = 0,05441 I/s

Spadek ciśnienia w obiegu wody odczytuje się jako 10,9 kPa.

Przykład 4. Ogrzewanie

Belka Munio-I-1000, zapewniająca moc 1024 W, rurki o średnicy 12 mm.

Δt_w = 5 K, q_w = P_w / (c_pw × Δt_w)
q_w = 1024 W / (4200 Ws/(kg K) × 5 K) = 0,04875 I/s

Spadek ciśnienia w obiegu wody odczytuje się jako 0,7 kPa.

Definicje:

• q_w = natężenie przepływu wody [l/s]
• P_w = moc chłodnicza/grzewcza wody [W]
• c_pw = ciepło właściwe wody [4200 Ws/(kg K)]
• Δt_w = różnica temperatur w obiegu wody [K]
• Δp_w = spadek ciśnienia [kPa]
• t_wio = średnia temperatura wody [°C]

* Wykresy dotyczą określonej średniej temperatury wody t_wio. W przypadku innych temperatur należy dokonać obliczeń w naszym kalkulatorze na stronie www.lindQST.com!

Obliczenia dot. dźwięku

Spadek ciśnienia w przyłączu powietrza

Całkowitą stratę ciśnienia Δp_t oblicza się poprzez obliczenie niezbędnego ciśnienia statycznego przed dyszami Δp_stat dla aktywnej belki chłodzącej i dodanie spadku ciśnienia Δpa w przyłączu powietrza z tabeli 3.

Przykład 5

Munio-I-1000-12-125-A5 przy przepływie 20 l/s i ciśnieniu statycznym w dyszach Δp_stat równym 80 Pa. W ten sposób uzyskuje się niezbędne ciśnienie całkowite Δp_t, = Δp_stat + Δp_a = 80 Pa + 2 Pa = 82 Pa

Tłumienie dźwięku belki Munio ΔL [dB], pomiędzy przewodem wentylacyjnym a pomieszczeniem, z uwzględnieniem odbicia końcowego.

Tabela 5. Tłumienie dźwięku ΔL.

Poziomy hałasu belki Munio dla każdego pasma oktawowego w belce oblicza się przez dodanie do poziomu mocy akustycznej L_WA poprawki K_ok z poniższej tabeli [dB(A)]

Tabela 6. Poziom hałasu K_ok.

Tabela 7. Spadek ciśnienia powietrza Δp_a.

Dobór, moc akustyczna L_WA

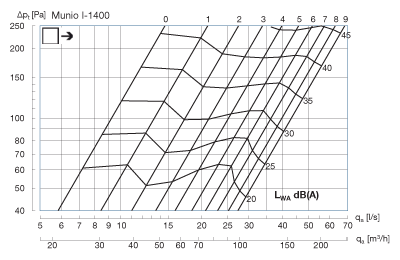

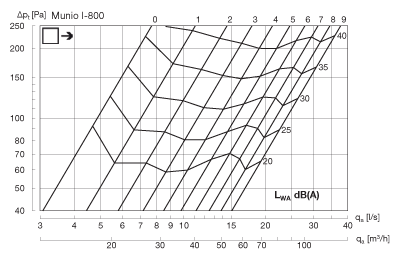

Wykresy 6: Poziom mocy akustycznej L_WA

Dobór, Prędkości powietrza

Schematy nawiewu dla belki Munio dla standardowego schematu rozprowadzania powietrza (30° - 0° - 30°)

Pomiary dla belki Munio-I-1000 wykonano przy Δtra = 5 K i Δtrw = 8 K. Natężenie przepływu powietrza pierwotnego wynosi qa = 20 l/s, a ciśnienie statyczne belki Δp_stat = 80 Pa.

Inne kryteria projektowe można łatwo i szybko ustalić za pomocą narzędzia "Indoor Climate Designer" na stronie www.lindQST.com.

Obliczenia dotyczące innych odległości między przegrodami chłodzącymi oraz doboru innych ilości powietrza należy wykonywać w programie Indoor Climate Program.

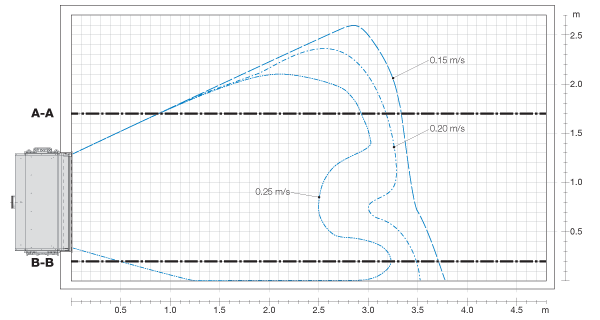

Rysunek 1: Widok z góry - prędkości powietrza dla standardowego schematu rozprowadzania powietrza (30° - 0° - 30°).

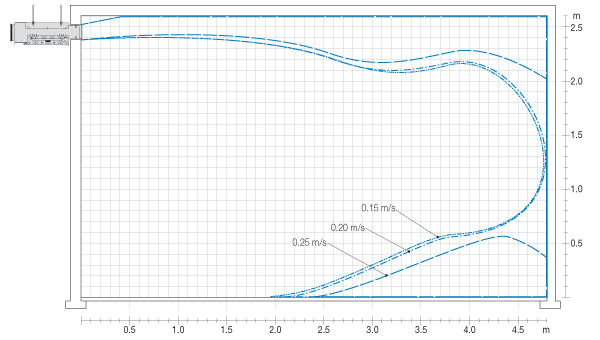

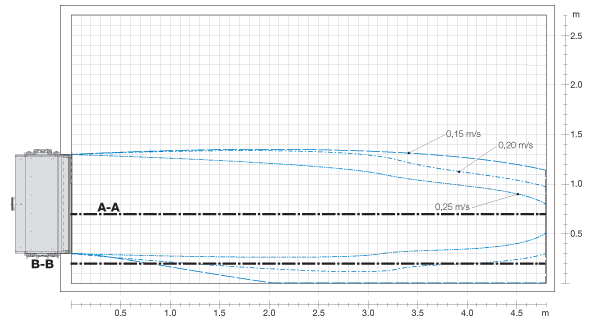

Rysunek 2: Widok z boku A-A - prędkości powietrza dla standardowego schematu rozprowadzania powietrza (30° - 0° - 30°).

Rysunek 3: Widok z boku B-B - prędkości powietrza dla standardowego schematu rozprowadzania powietrza  (30° - 0° - 30°).

Schematy nawiewu dla belki Munio dla neutralnego schematu rozprowadzania powietrza (0°).

Pomiary dla belki Munio-I-1000 wykonano przy Δtra = 5 K i Δtrw = 8 K. Natężenie przepływu powietrza pierwotnego wynosi q_a = 20 l/s, a ciśnienie statyczne belki Δp_stat = 80 Pa.

Inne kryteria projektowe można łatwo i szybko ustalić za pomocą narzędzia "Indoor Climate Designer" na stronie www.lindQST.com.

Rysunek 4: Widok z góry - prędkości powietrza dla neutralnego schematu rozprowadzania powietrza (0°).

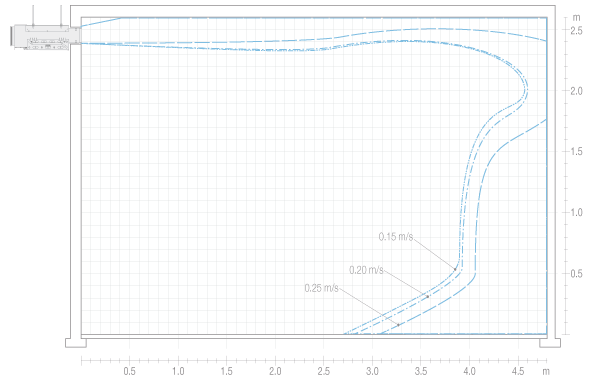

Rysunek 5: Widok z boku A-A - Prędkości powietrza dla neutralnego schematu rozprowadzania powietrza (0°).

Rysunek 6: Widok z boku B-BA - Prędkości powietrza dla neutralnego schematu rozprowadzania powietrza (0°).

Przyłącze wody o średnicy 12 mm; 4-rurowe (5/6).
Przyłącze powietrza nawiewanego o średnicy 125 mm (A).

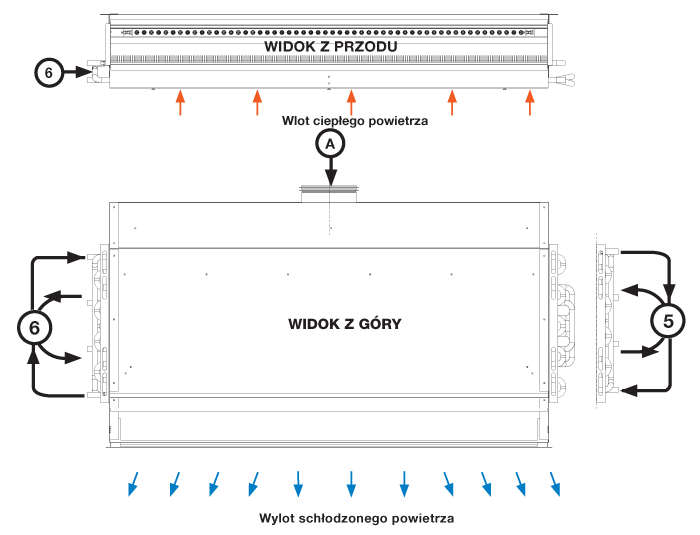

Rysunek 7. Przyłącza powietrza nawiewanego (A) i wody (5 lub 6) dla belki Munio-I.

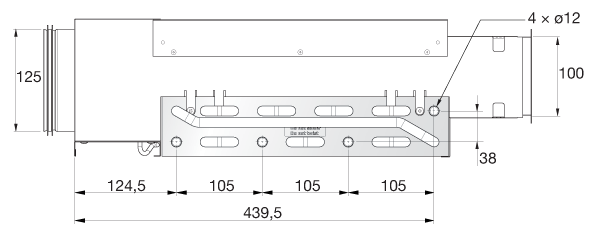

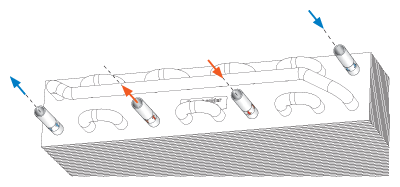

Rysunek 8. Rozmieszczenie rur chłodniczych i grzewczych (12 mm) na wymienniku.
UWAGA! W przypadku użycia złączek zaciskowych należy zastosować tuleje wsporcze.

Wymiennik w pozycji A6

Rysunek 9. Rozmieszczenie przyłączy Munio-l.

Wymiary

Poniższe przykłady przedstawiają belkę Munio-I z przyłączem A6.

L = 800, 1000, 1200, 1400 mm
L = Długość nominalna (długość zamówienia)

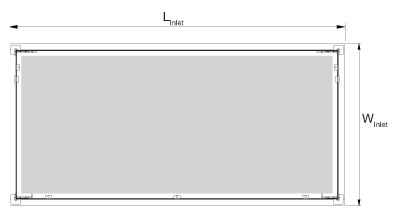

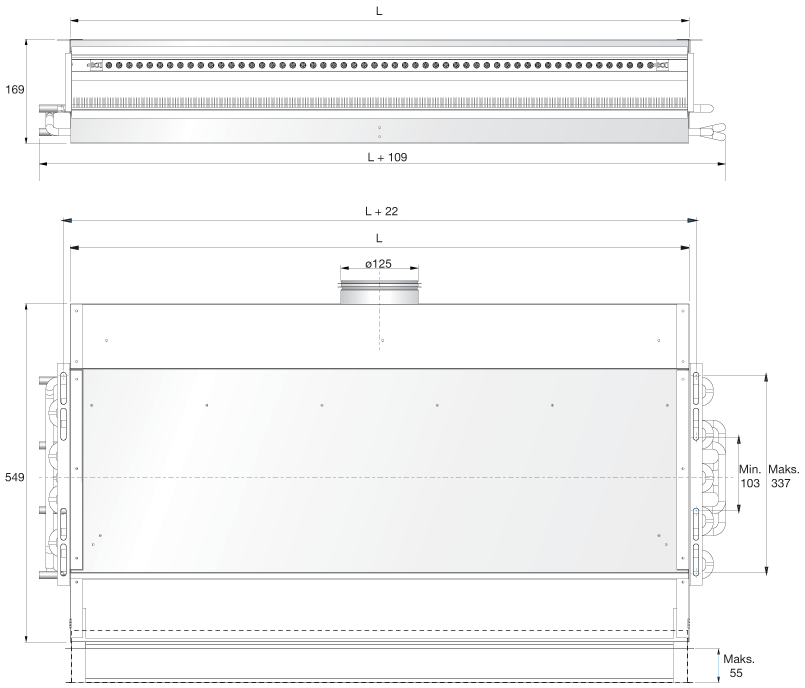

Rysunek 10. Wymiary zewnętrzne.

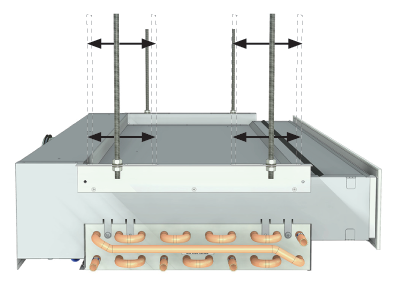

Podwieszenie belki Munio-I. Jako wyposażenie dodatkowe dostępne są różne rodzaje wieszaków.

Tabela 8. Waga i objętość wody dla belki Munio.

Montaż wpuszczany w sufit częściowo podwieszany i rodzaje sufitów

Rysunek 11: Montaż wpuszczany w sufit częściowo podwieszany i wymiary wycięcia.

Wymiary otworów w panelu frontowym

Wymiary otworów A₁ i B₁ dla paneli frontowych wynoszą: A₁ = L_wlot - 25 mm i B1 = W_wlot - 25 mm.

Tabela 9. Wymiary otworów, wymiary i ciężar Munio dla różnych paneli frontowych.

* UWAGA! Sufity typu 1 i 21 nie mają wycięcia. Panele frontowe można montować w sufitach T24/T15. (Należy sprawdzić u dostawcy sufitu, czy uwzględnia on ciężar lub czy może być wieszany oddzielnie).

Montaż wpuszczany w sufit częściowo podwieszany i rodzaje sufitów

Panel frontowy do sufitu typu 3, montaż sufitowy

Panel frontowy -03 i -3E (montowany do belki Munio) do montażu sufitowego, np. w płycie gipsowej lub gipsowo-kartonowej.

Rysunek 12. Wymiary panelu frontowego -03 (dla -3E patrz "Instrukcje montażu").

Oddzielny panel frontowy do sufitu typu 3, montaż sufitowy

Panel frontowy -3S do oddzielnego montażu sufitowego, np. w płycie gipsowej lub gipsowo-kartonowej.

Rysunek 13. Wymiary panelu frontowego -3S.

Oddzielny panel frontowy do sufitu typu 1 i 21, sufit podwieszany

Panel frontowy -01 and -21.

Rysunek 14. Wymiary panelu frontowego -01/-21.

Szkic dotyczący montażu belki Munio z panelem frontowym -03 i 3E wraz z wymiarami otworów

Panel frontowy -3 i -3E (montowany do belki Munio) do montażu sufitowego, np. w płycie gipsowej lub gipsowo-kartonowej.

Rysunek 15. Szkic dotyczący montażu panelu frontowego -3 i -3E wraz z wymiarami otworów.

Szkic dotyczący montażu belki Munio z oddzielnym panelem frontowym typu -3S

Panel frontowy -3S do oddzielnego montażu sufitowego, np. w płycie gipsowej lub gipsowo-kartonowej.

Rysunek 16. Szkic dotyczący montażu panelu frontowego -3S wraz z wymiarami otworów.

Szkic dotyczący montażu belki Munio z oddzielnym panelem frontowym typu -01/-21

Panel frontowy -01/-21 dla belki Munio do oddzielnego montażu w suficie podwieszanym T24/T15 (dostępny wyłącznie w wersji 1200 mm).

Rysunek 17. Szkic dotyczący montażu panelu frontowego -01/-21 wraz z wymiarami zewnętrznymi.

Karta katalogowa produktu:

Cenniki:

Regulaminy:

Broszury i ulotki:

Certyfikaty i atesty:
