Aktywna belka chłodząca Plafond XD

Nowe wersje

Poza dwoma dobrze znanymi klasycznymi wzorami, Lindab oferuje teraz dodatkowo pięć nowych wersji, poniżej zaprezentowane w różnych aranżacjach. Aby uzyskać szczegółowe informacje, patrz dalsze informacje na temat produktu.

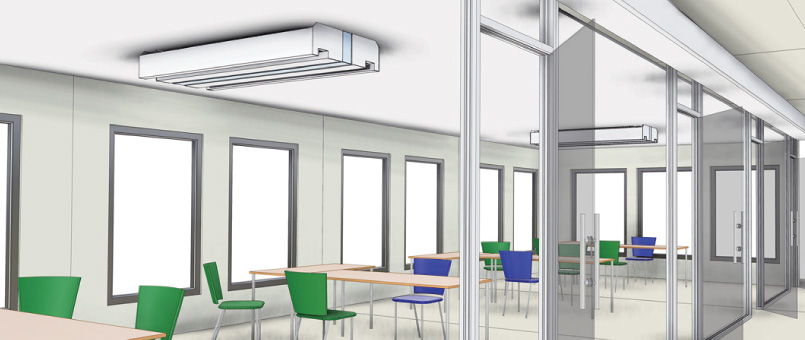

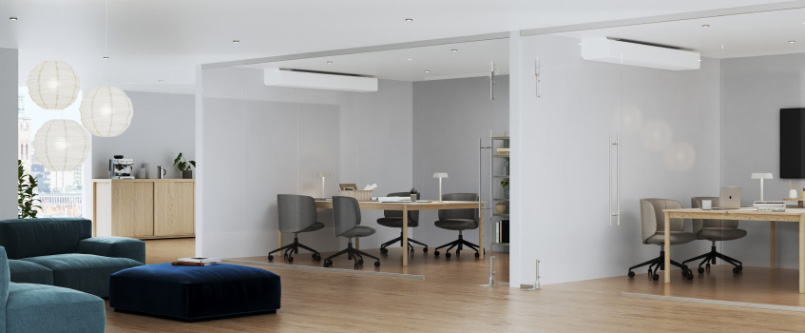

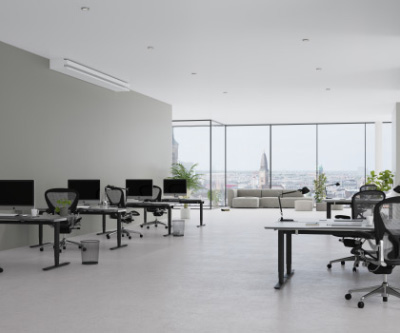

Ilustracja 1. Plafond XD w nowej odsłonie Cover typu Alea w biurze.

Ilustracja 2. Wersja Cubo.  |  Ilustracja 3. Wersja Gap.

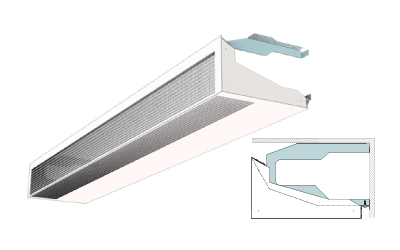

Ilustracja 4. Wersja Zune.  |  Ilustracja 5. Wersja Trac.

Zastosowanie

Nowy Plafond XD firmy Lindab to rozwiązanie w postaci odkrytej aktywnej belki chłodzącej służącej do wentylacji, chłodzenia i ogrzewania, które pomaga stworzyć idealny klimat w pomieszczeniach bez sufitów podwieszanych.

Nowa koncepcja z oddzielnym korpusem technicznym i osłoną, dostępna w wielu różnych wzorach, sprawia, że Plafond XD jest idealnym wyborem pod względem estetyki architektonicznej i wymagań budowlanych.

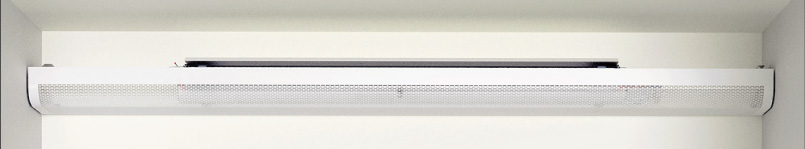

Ilustracja 6. Odkryta aktywna belka chłodząca Plafond XD, z osłoną typu Badge,

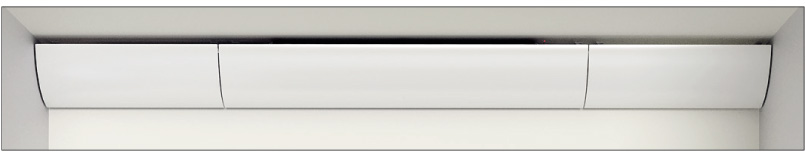

zamontowana jako 3 pojedyncze jednostki.

Jeśli poszukujesz specjalnego elementu wystroju dla swojego pomieszczenia lub chcesz zmienić jego wygląd, nowy Plafond XD do montażu natynkowego jest idealnym wyborem. Nowe osłony są dostępne w różnych wzorach, co pozwala na ich idealne dopasowanie do stylu pomieszczenia.

Koncepcja modularna, w której na działanie korpusu technicznego nie mają wpływu różne rodzaje osłon, oznacza, że wzór osłony można wybrać na późniejszym etapie, nawet po zamontowaniu korpusu Plafond. Jest to swoboda architektoniczna w najlepszym wydaniu.

Wszystkie części techniczne korpusu Plafond XD, przyłącza, okablowanie, zawory, siłowniki i inne dodatkowe elementy lub akcesoria można łatwo ukryć za osłoną Plafond XD. Jako specjalne rozwiązanie projektowe, otwory na tryskacze, głośniki lub oświetlenie (LED) można na życzenie zaplanować i wstępnie wyciąć w fabryce (w zależności od projektu osłony).

Zastosowanie: biura, hotele, szpitale, szkoły, banki lub inne środowiska, w których zalecana lub konieczna jest instalacja natynkowa.

Instalacja

Oddzielna, natynkowa instalacja części technicznej korpusu Plafond XD bezpośrednio na ścianie w górnym rogu między ścianą a sufitem (w celu uzyskania najniższej wysokości pomieszczenia i budynku) lub bezpośrednio na ścianie z odstępem od sufitu (w celu uzyskania optymalnego klimatu w strefie przebywania ludzi w wyższych pomieszczeniach).

Zaletą występowania części technicznej (korpusu), która pełni funkcję oddzielnej osłony i skrywa wszystkie zainstalowane komponenty systemu belek chłodzących, jest to, że projekt osłony i dostosowanie do dokładnych warunków na miejscu może być wykonane na późniejszym etapie. Dzięki temu instalacja jest bardziej elastyczna, a efekt końcowy wygląda lepiej.

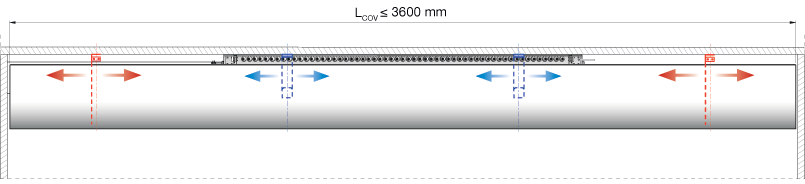

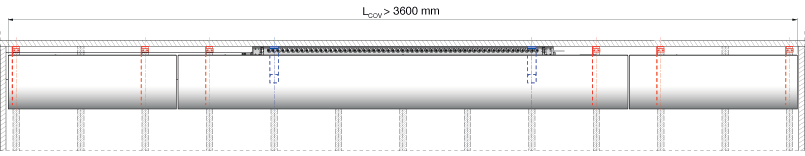

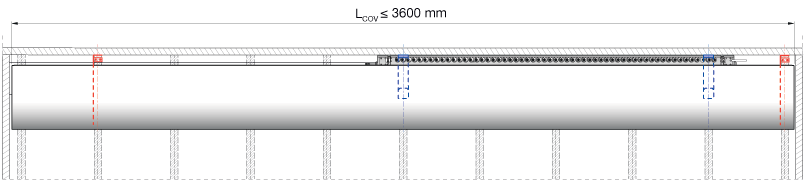

Ilustracja 7. Plafond XD, z osłoną typu Badge. Maksymalna długość pojedynczej osłony wynosi 3,6 m.

Warte uwagi:

• objętość powietrza pierwotnego można wstępnie wyregulować fabrycznie, a później łatwo ustawić ponownie za pomocą beznarzędziowego, opatentowanego systemu JetCone firmy Lindab (standard), co zapewnia dużą elastyczność zarówno podczas uruchamiania systemu, jak i w przypadku późniejszych zmian;
• system dysz kątowych do wylotu powietrza zapewnia doskonały rozkład powietrza, który zmniejsza ryzyko przeciągu bez utraty wydajności; dla różnych celów można zamówić Plafond XD z 3 różnymi modelami wylotu powietrza jako krótki, średni i długi wyrzut powietrza;
• korpus Plafond XD jest dostępny w różnych długościach, co pozwala na wybór długości czynnej odpowiadającej potrzebom klienta;
• dystrybucja powietrza nawiewanego odbywa się poziomo;
• osłona Plafond XD jest dostępna w siedmiu różnych wzorach;
• osłony Plafond XD są przygotowane zarówno do montażu ściennego, jak i jako osłony jednobelkowe z konstrukcją szczytową na końcach;
• są idealnym rozwiązaniem szczególnie wtedy, gdy preferowane jest, aby sufit nie był zajęty (patrz zdjęcie 6) lub gdy nie planuje się montażu sufitu podwieszanego (redukcja wysokości budynku);
• nowa koncepcja osłony zapewnia proste zamawianie oraz łatwy i szybki montaż na miejscu, przy zachowaniu najwyższej elastyczności;
• belkę można łatwo zintegrować/wykorzystać w systemie Pascal Water, aby umożliwić VAV/DCV;
• dla prostego, ale efektywnego systemu, bez potrzeby elastyczności w regulacji przepływu powietrza, belkę można zamówić bez systemu JetCone firmy Lindab; wówczas korpus zostanie wyprodukowany z szeregiem otwartych dysz, zgodnie z żądanym ciśnieniem statycznym (Pa) i zapotrzebowaniem na przepływ powietrza pierwotnego (l/s);
• aktywne belki chłodzące Lindab posiadają certyfikat Eurovent i zostały przetestowane zgodnie z normą EN-15116.

Kluczowe dane liczbowe:

Tabela 1. Najważniejsze dane Plafond XD.
* Szerokość i wysokość osłony w zależności od wzoru.

Konstrukcja

Dostępność

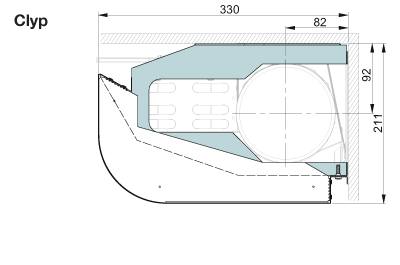

Ilustracja 8. Plafond XD z osłoną Clyp w serii.

Osłonę korpusu można łatwo zdemontować w celu konserwacji, podczas gdy osłona przyłącza pozostaje na miejscu. Unikalne węże elastyczne Lindab rozwiązują problem kompaktowego połączenia z 4-rurowym przyłączem wody, zaworami dwudrożnymi LinFlow i siłownikami Lindab (cechy dodatkowe).

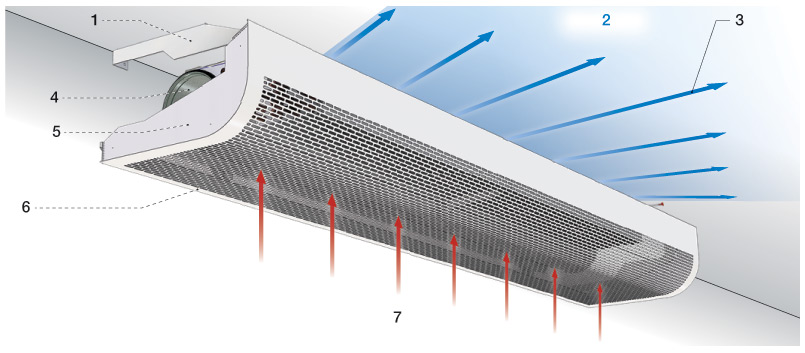

1: Wspornik instalacyjny  •  2: Efekt Coandy  •  3: Zimne lub ciepłe rozprowadzane powietrze
4: Wstępne przyłącze powietrza nawiewanego  •  5: Maskownica wewnętrzna  •  6: Pokrywa
7: Ciepłe lub zimne powietrze wlotowe do pomieszczenia

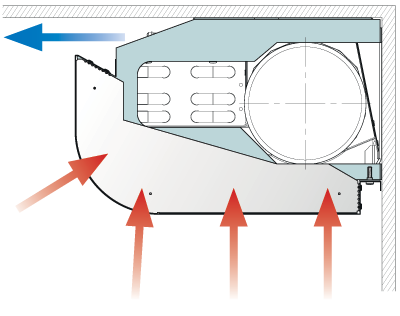

Ilustracja 9. Plafon XD działa na zasadzie indukcji. Ilustracja przedstawia korpus urządzenia
zamontowany na ścianie, pod sufitem, ukryty za panelem maskującym.

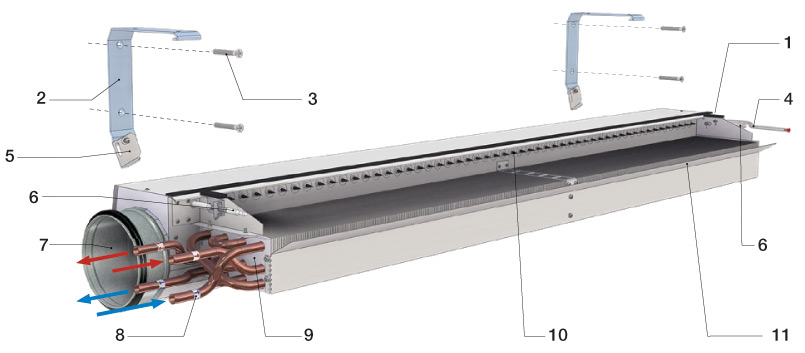

1: Klapa inspekcyjna (ukryta)  •  2: Wsporniki do montażu x2  •  3: Śruby z łbem stożkowym (brak w zestawie)
4: Rurka pomiarowa  •  5: Smart lock  •  6: Trzpień regulacyjny dla JetCones
7: Pierwotne przyłącze powietrza zasilającego  •  8: Przyłącza wlotu i wylotu wody  •  9: Moduł baterii
10: Kątowe dysze JetCone  •  11: Płyta kierująca powietrze

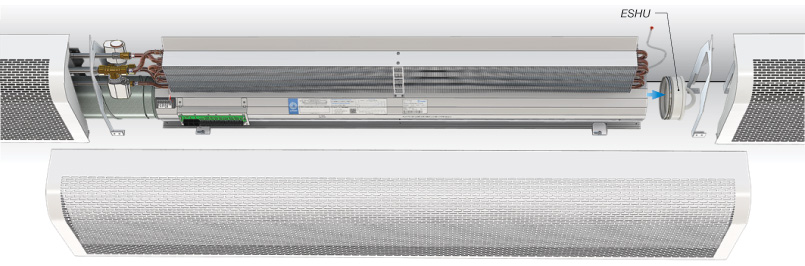

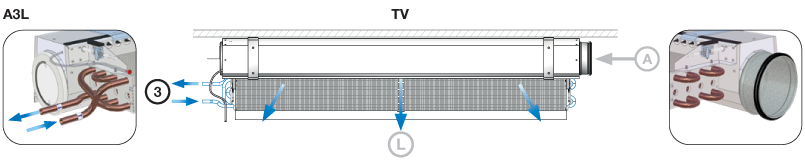

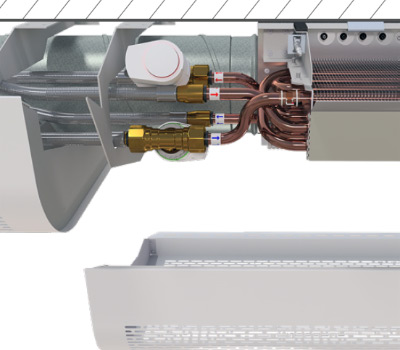

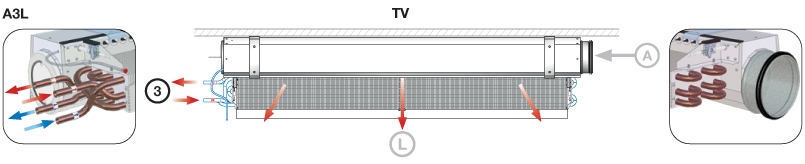

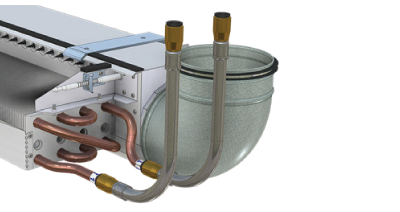

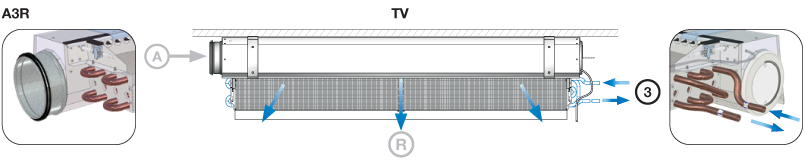

Ilustracja 10. Sam korpus Plafond XD z 4-rurowym przyłączem wody (chłodzenie i ogrzewanie).

Optymalne działanie

Plafond XD działa na zasadzie indukcji. Powietrze wentylacyjne o określonym ciśnieniu dynamicznym jest wypuszczane przez specjalnie uformowane dysze do strefy rozproszenia, dzięki czemu powstaje niskie ciśnienie statyczne. To niskie ciśnienie powoduje, że ciepłe powietrze z pomieszczenia jest zasysane w kierunku powietrza wentylacyjnego przechodzącego przez wymiennik wodny. Ilość ciepłego powietrza wewnętrznego jest od czterech do pięciu razy większa od ilości powietrza wentylacyjnego.

Powietrze jest schładzane (lub ogrzewane) podczas przechodzenia przez wymiennik ciepła, który składa się z aluminiowych żeber z miedzianymi przewodami wypełnionymi zimną (lub ciepłą) bieżącą wodą. Podczas chłodzenia ciepło z pomieszczenia jest pochłaniane przez aluminiowe żebra, a następnie przekazywane przez miedzianą rurkę do obiegu wodnego i dalej do centralnej jednostki chłodzącej (zob. Ilustracja 9 i 10).

Pomimo niewielkich wymiarów zewnętrznych produktu, jego konstrukcja umożliwia uzyskanie dużej mocy chłodniczej lub grzewczej.

Tam, gdzie wymagane jest zarówno ogrzewanie, jak i chłodzenie, dostępny jest wymiennik z przyłączem 4-rurowym, zapewniający dodatkowy obieg 2-rurowy w wymienniku (do ogrzewania).

Ogólne informacje o aktywnej belce chłodzącej - funkcje

Konstrukcja dyszy, kierunek powietrza i regulacja ilości powietrza w belce chłodzącej odgrywają ważną rolę w charakterystyce jej działania.

Ogólna konstrukcja dysz

Optymalna konstrukcja techniczno-aerodynamiczna dysz zapewnia niskie ciśnienie, wysoką prędkość wylotową i równomierny rozkład strumienia powietrza. Zapewnia to wysoką indukcję, ale także niski poziom hałasu.
Najczęściej stosowaną w praktyce konstrukcją dyszy jest dysza okrągła o średnicy wewnętrznej 4-8 mm, która daje doskonałe właściwości aerodynamiczne w zakresie spadku ciśnienia, równomiernego strumienia powietrza i generowania hałasu. Ogólnie, im mniejsza dysza, tym lepsze właściwości. W porównaniu z konstrukcją z okrągłym otworem, dysza aerodynamiczna poprawia spadek ciśnienia, prędkość i kształt strumienia, co skutkuje wyższą indukcją.

Optymalna konstrukcja dyszy w technologii JetCone firmy Lindab

Dysza okrągła wyposażona w regulację JetCone daje optymalne wyniki, zapewniając wysoką indukcję, jak również wysoką wydajność chłodzenia.

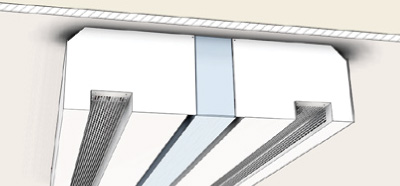

Ilustracja 15. Widok z przodu Plafond XD z rozmieszczeniem dysz kątowych.

Ilustracja 16. Graficzna ilustracja przedstawiająca opatentowaną technologię JetCone firmy Lindab i wynikającą z niej optymalną wysoką wydajność indukcji i chłodzenia w porównaniu z innymi konfiguracjami dysz.

Wygląd

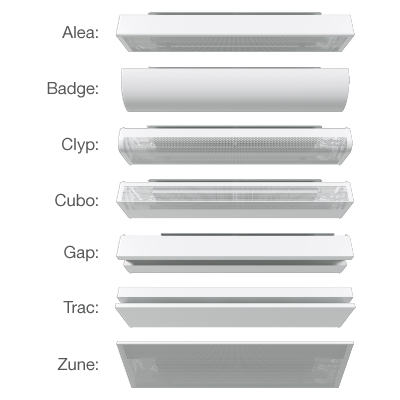

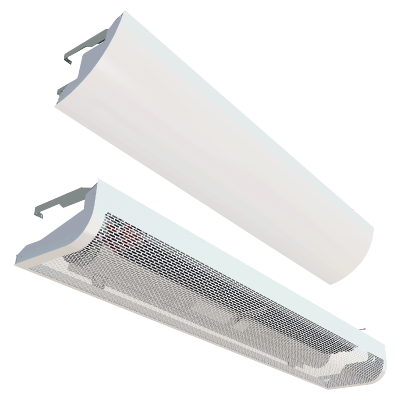

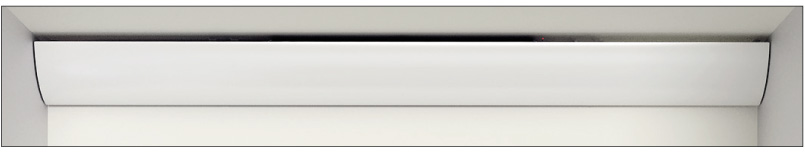

Osłona Plafond XD jest dostępna w siedmiu różnych standardowych wzorach. Osłonę można łatwo zamknąć z każdej strony za pomocą maskownic bocznych (akcesoria). Szczegóły można znaleźć na następnej stronie i w instrukcji montażu. Wszystkie różne kształty nadają się do montażu na wykończonej ścianie, szczelnie przylegając do sufitu (FC) lub z pewnym odstępem od sufitu (FW, konieczna osłona górna).

Do dwóch znanych klasycznych wzorów, Badge (dawniej znany jako "B") i Clyp (dawniej znany jako "C"), dodatkowo opracowaliśmy pięć nowych, świeżych wzorów: Alea, Cubo, Gap, Trac oraz Zune. Wzory te zostały opracowane przez projektanta przemysłowego Klausa Noltinga, ON3D, Hamburg, Niemcy.
"Indywidualnie zaprojektowane produkty trudniej jest włączyć w tzw. DNA architektury jako odpowiadające im elementy architektoniczne. Dlatego też, projektując osłony Plafond XD w takich kształtach, można odkryć nowe rynki".

Wszystkie nasze wzory osłon Plafond XD są chronione i zarejestrowane pod: nr rejestracyjny wzoru: 008490304-0001-EU.

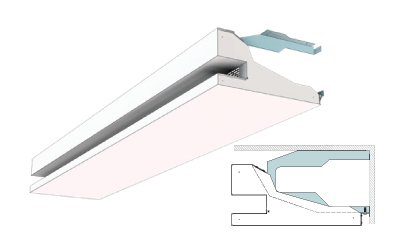

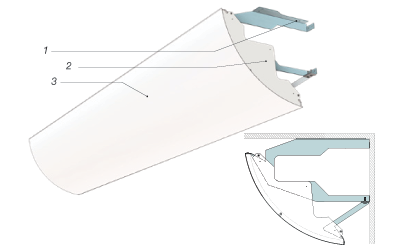

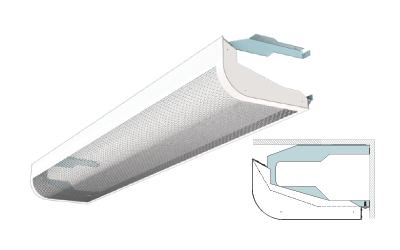

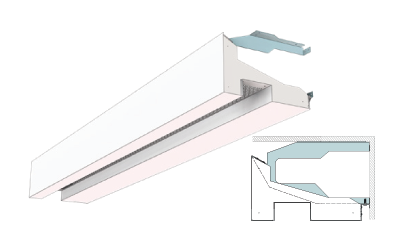

1: Wsporniki  •  2: Maskownice wewnętrzne  •  3: Osłona

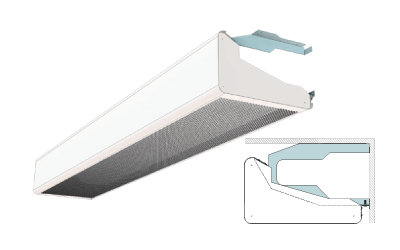

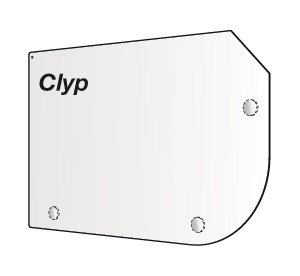

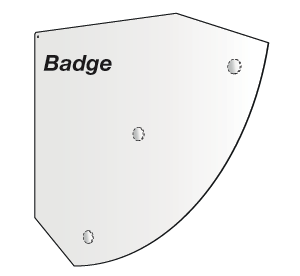

Ilustracja 24. Osłona klasyczna typu Badge.  |  Ilustracja 25. Osłona klasyczna typu Clyp.

Ilustracja 26. Osłona designerska typu Alea.  |  Ilustracja 27. Osłona designerska typu Cubo.

Ilustracja 28. Osłona designerska typu Gap.  |  Ilustracja 29. Osłona designerska typu Trac.

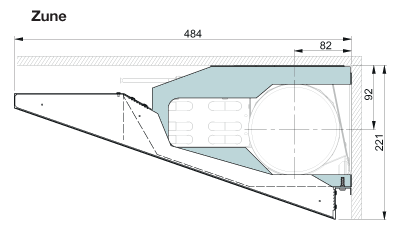

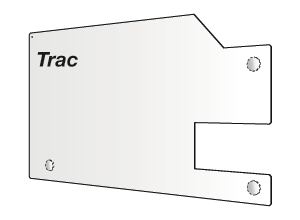

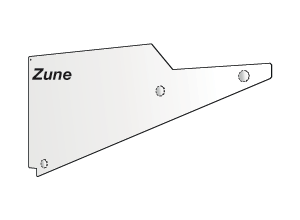

Ilustracja 30. Osłona designerska typu Zune.

Maskownice boczne

Dla wszystkich osłon dostępne są maskownice boczne, które umożliwiają eleganckie wykończenie boków osłona, gdy osłona jest zamontowana "na belce", "na belce do ściany" lub "na ścianie do belki". Każda zamówiona maskownica boczna zawiera trzy magnesy do montażu bez użycia narzędzi.

Maskownice boczne nie są wymagane w przypadku montażu belek "ściana do ściany".

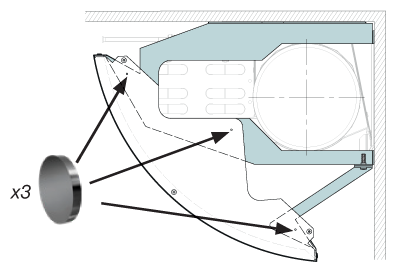

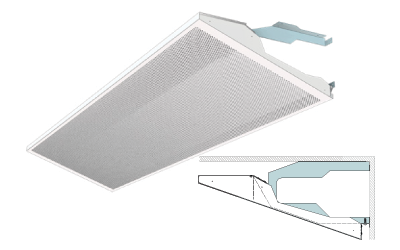

Ilustracja 31. Wszystkie typy osłon mają 3 małe otwory na wewnętrznych ścianach szczytowych,
które wskazują, gdzie należy je umieścić.

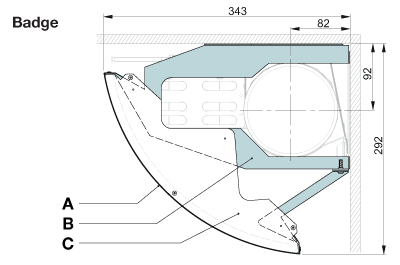

A: Maskownica boczna  •  B: Magnesy  •  C: Maskownice wewnętrzne

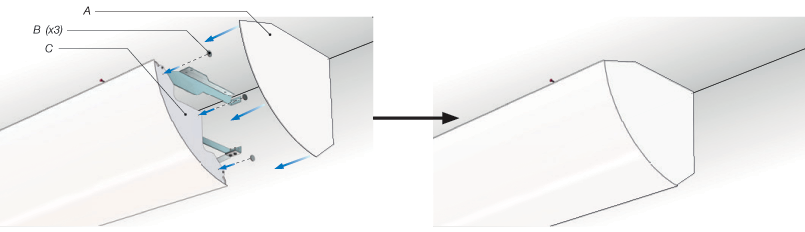

Ilustracja 32. Montaż maskownicy bocznej na wewnętrznym szczycie osłony.

Maskownice boczne projektowane dla klasycznych osłon Badge i Clyp:

Maskownice boczne dla osłon designerskich:

Ilustracja 33. Maskownice boczne dla wszystkich typów osłon designerskich.

Układ perforacji

Dostępny układ perforacji osłony Plafond XD zależy od wybranego wzoru. Układ perforacji działa jako wlot powietrza dla wszystkich osłon, z wyjątkiem klasycznej osłony Badge, która nigdy nie ma wzoru perforacji, ale zamiast tego ma otwartą widoczną szczelinę wlotu powietrza.

Osłony klasyczne

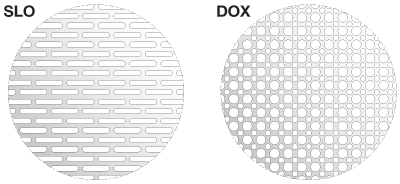

Tabela 2. Dostępne wzory perforacji dla klasycznej osłony Clyp. Pogrubiona czcionka oznacza standard/domyślną wersję.

Ilustracja 34. Dostępne wzory perforacji dla klasycznej osłony Clyp.

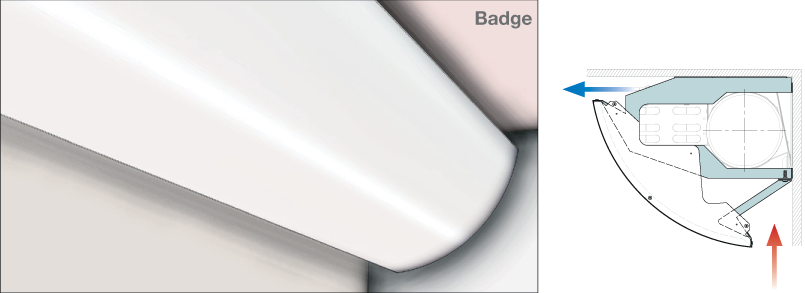

Ilustracja 35. Plafond XD, osłona Badge jest jedynym wzorem, który nie posiada perforacji,
ale otwartą widoczną szczelinę dla wlotu powietrza do pomieszczenia.

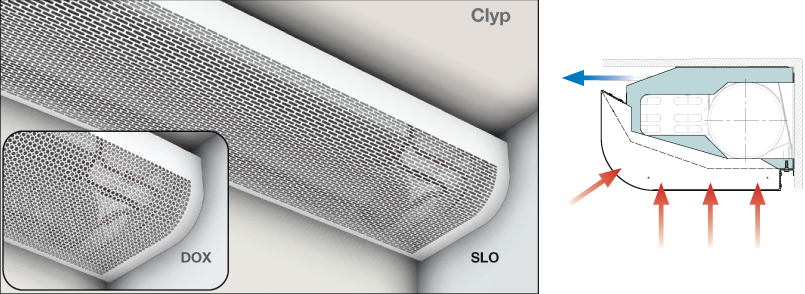

Ilustracja 36. Plafond XD, osłona Clyp z perforacją SLO i alternatywą DOX.

Osłony designerskie

Tabela 3. Wzory perforacji dostępne dla nowych osłon designerskich. Pogrubiona czcionka oznacza standard/domyślną wersję.

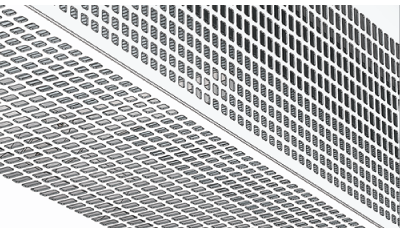

Ilustracja 37. Nowa perforacja pochyła (SQU).

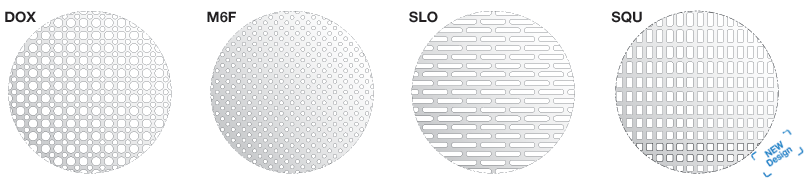

Ilustracja 38. Wzory perforacji dostępne dla nowych osłon designerskich.

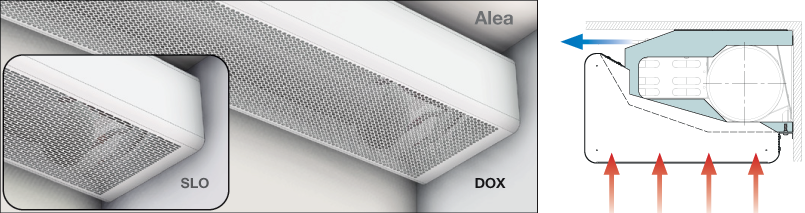

Ilustracja 39. Plafond XD, osłona Alea z perforacją DOX i alternatywą SLO.

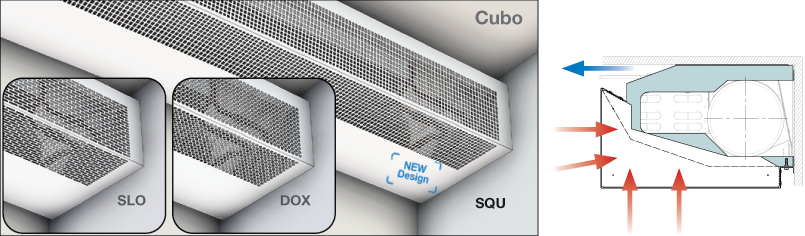

Ilustracja 40. Plafond XD, osłona Cubo z perforacją SQU i alternatywą SLO i DOX.

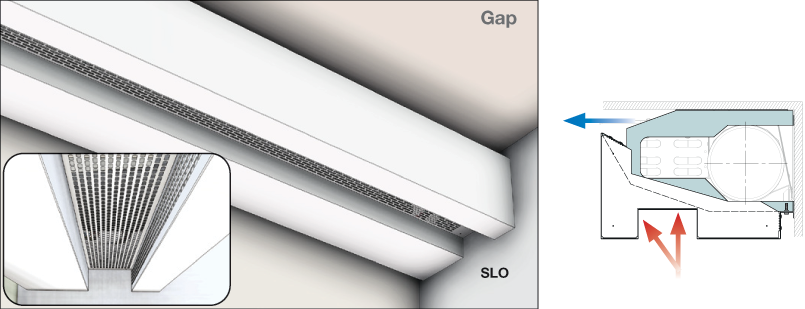

Ilustracja 41. Plafond XD, osłona Gap z perforacją SLO. Wstawiono widok szczegółowy.

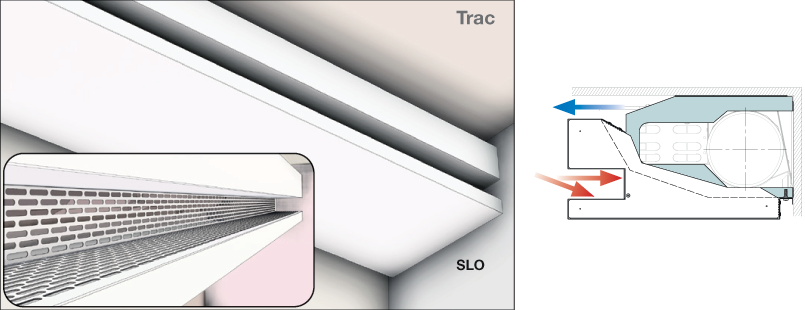

Ilustracja 42. Plafond XD, osłona Trac z perforacją SLO. Wstawiono widok szczegółowy.

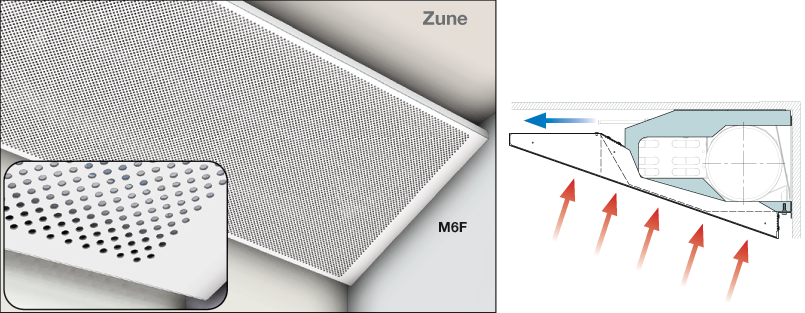

Ilustracja 43. Plafond XD, osłona Zune z perforacją M6F. Wstawiono widok szczegółowy.

Higiena

Łatwy dostęp do wszystkich elementów

Wymóg łatwości czyszczenia wszystkich części korpusu belki został spełniony przez oddzielną, zdejmowaną osłonę przednią Plafond XD. Klapa do czyszczenia na kanale powietrznym belki zapewnia łatwy dostęp, dzięki czemu wewnętrzną przestrzeń powietrzną można łatwo czyścić z zewnątrz.

Szczegóły dotyczące konserwacji, patrz: Instrukcja montażu Plafond XD.

Ilustracja 44. Łatwy dostęp do korpusu belki. Aby wyczyścić urządzenie należy zdjąć dekiel ESHU.

Wymiennik ciepła jest dostępny z trzech stron, dzięki czemu można go dokładnie wyczyścić. To samo dotyczy dysz JetCone-/kątowych, które są dostępne od przodu. Wszystko to umożliwia dokładne czyszczenie produktu. Możliwość czyszczenia wymiennika w produktach zainstalowanych w pomieszczeniach o wysokim stężeniu cząsteczek pyłu ma kluczowe znaczenie.

Warunki panujące w pomieszczeniu

Zasadą wentylacji w Plafond XD jest poziomy rozdział powietrza, który rozprowadza schłodzone powietrze po suficie. Stały wzór dystrybucji (krótki, średni lub długi) można wybrać za pomocą naszego narzędzia szybkiego wyboru lindQST, zgodnie z układem pomieszczenia. Dzięki systemowi JetCone można łatwo dostosować kierunek powietrza.

Ciepłe powietrze z pomieszczenia jest następnie pochłaniane z centralnej części pomieszczenia i kierowane do belki w celu dalszego chłodzenia (patrz il. 45 do 46). System ogrzewania działa odwrotnie.

Jednokierunkowe rozprowadzenie powietrza Plafond XD nadaje się szczególnie do pomieszczeń, gdzie sufit ma belki lub jest na różnych poziomach. Konstrukcja umożliwia montaż produktu przy poziomym kierunku nawiewu powietrza. W ten sposób cyrkulacja powietrza w produkcie może być dostosowana do warunków panujących w danym pomieszczeniu, co skutkuje niskimi prędkościami powietrza.

Zasada montażu "ściana/belka":

Ilustracja 45. Plafond XD-FW, z osłoną typu Clyp.  |  Ilustracja 46. Plafond XD-FC, z osłoną typu Badge.

Plafond XD spełniający nowoczesne wymagania

Projektowanie skutkujące dobrym samopoczuciem wymaga zwinnego projektowania biur z nowymi i alternatywnymi rozwiązaniami dla wielu wymagań środowiska pracy, takich jak oświetlenie, ergonomia, planowanie przestrzenne, jak również wentylacja, poziom hałasu, możliwość dokładnego czyszczenia, wydajność, jakość i wygląd.

Tradycyjne metody wentylacji są tu kwestionowane. Aby sprostać oczekiwaniom, od systemów wentylacyjnych wymaga się obecnie bardzo długiego cyklu życia, ale z możliwością dostosowania do zmian w wymaganiach estetycznych lub wydajnościowych.

Plafond XD zapewnia długą żywotność, niski poziom hałasu, niskie koszty utrzymania, niskie zużycie energii i może łatwo spełnić wymagania dotyczące szybkiej zmiany przeznaczenia przestrzeni i aktualizacji stylu w celu spełnienia nowoczesnych wymagań.

Plafond XD można łatwo zintegrować z każdą estetyką projektu, pozwalając na uzyskanie sufitu wolnego od instalacji lub można z niego stworzyć charakterystyczny element, dzięki możliwości wyboru siedmiu standardowych stylów osłon. Możemy również skonsultować się w celu pomocy w opracowaniu osłony o alternatywnych kształtach, materiałach lub wykończeniu do wykorzystania z naszym korpusem Plafond XD, aby umożliwić prawdziwie unikalne rozwiązanie.

Tradycyjne systemy klimakonwektorów wymagają zwykle dodatkowych jednostek do każdej rekonfiguracji, jednak można łatwo zabezpieczyć swoją przestrzeń na przyszłość, instalując w dużych pomieszczeniach korpusy Plafond XD jeden obok drugiego. Upraszcza to wszelkie przyszłe przebudowy wymagające podziału na niezależne przestrzenie.

Plafond XD można stosować w połączeniu z Lindab UltraLink, VRU lub DBV, tworząc kompletny system wentylacji kontrolowanej przez zapotrzebowanie, zapewniając znaczne możliwości oszczędności energii i poprawę jakości powietrza w pomieszczeniach.

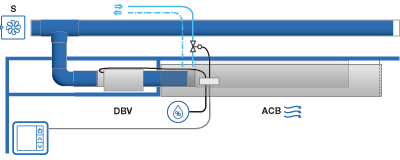

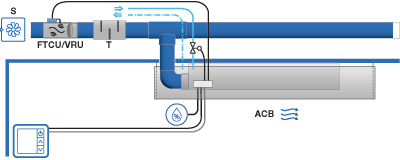

Ilustracja 47. Plafond XD z FTCU i tłumikiem.  |  Ilustracja 48. Plafond XD ze skrzynką wyrównawczą DBV.

Ilustracja 49. DBV, VRU, FTCU mogą w połączeniu z Plafond XD
tworzyć kompletny system wentylacji sterowanej zapotrzebowaniem.

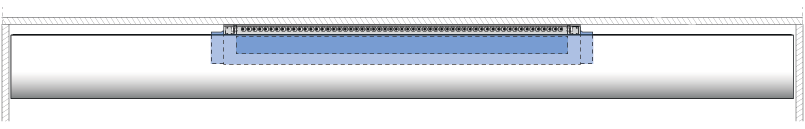

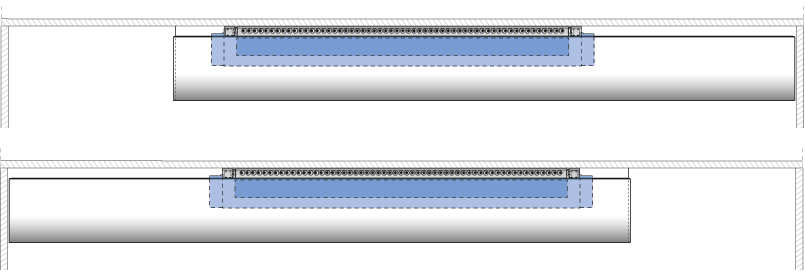

Chociaż Plafond XD jest standardowo instalowany szczelnie na ścianie, produkt został przeprojektowany, aby sprostać wszelkim nowoczesnym wymaganiom np. w środowiskach biurowych. Wsporniki do korpusów i osłony zostały zaprojektowane w taki sposób, aby można było zainstalować Plafond XD również pod sufitem.

Zmiana pojedynczego biura na open space, patrz poniżej.

Plafond XD jest idealnym wyborem bazowym do połączenia estetyki, elastyczności i wszelkich funkcji wielobranżowych (zachęcamy do kontaktu z Lindab w celu uzyskania dalszych informacji lub szczegółowego wsparcia przy planowaniu projektu).

Zmiana środowiska pojedynczego biura na przestrzeń open space

Plafond XD jest idealnym wyborem dla dynamicznego biura.

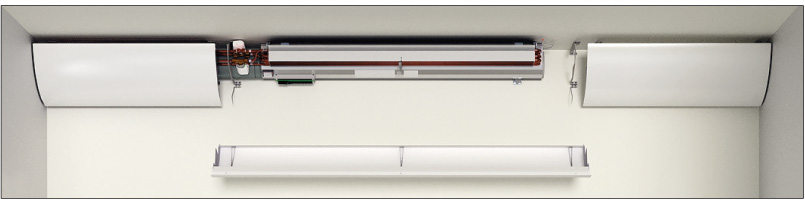

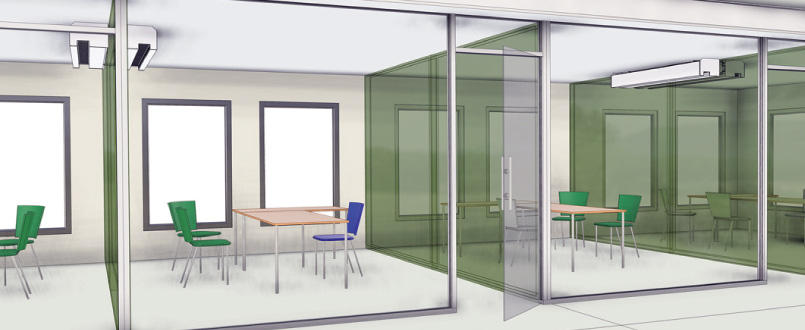

Ilustracja 50. Dwie jednostki Plafond XD ustawione tyłem do siebie przy wyjmowanej ścianie działowej.

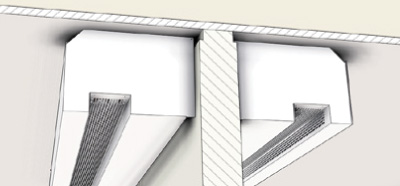

Ilustracja 51. Ścianka działowa została usunięta i zastąpiona osłonami.

Ilustracja 52. Plafond XD zamontowany tyłem do ściany działowej, uszczelniony do sufitu.

Ilustracja 53. Ścianki działowe zostały usunięte bez naruszenia instalacji Plafond.

Konstrukcja

Najwyższa dostępność

W celu zapewnienia jak najlepszej dostępności do czyszczenia, zawieszenia, regulacji lub konserwacji korpusu Plafond XD, cała osłona Plafond XD może zostać łatwo zdemontowana. Jeżeli korpus jest wyposażony np. we wbudowane zawory lub inne urządzenia regulacyjne (funkcje dodatkowe), są one również dostępne do regulacji i/lub konserwacji od dołu. Korpus powinien być zawieszony i wyregulowany, zanim będzie można zamontować osłonę przednią.

Osłona Plafond XD (różne wzory) jest dostarczana z uchwytami i można ją łatwo zainstalować niezależnie od korpusu. Upraszcza to zarówno umieszczenie wsporników, jak i instalację oraz konserwację.

Montaż na ścianie, uszczelnienie do sufitu (FC)

Korpus Plafond-XD-FC jest montowany na ścianie, bezpośrednio przy suficie, bez konieczności stosowania osłony górnej (TC). Rozprowadzenie powietrza odbywa się poziomo wzdłuż sufitu (efekt Coandy). Ciepłe powietrze wlotowe dostaje się do pomieszczenia przez perforację w osłonie Clyp, a schłodzone powietrze jest rozprowadzane poziomo wzdłuż sufitu (ilustracja 11).

Ilustracja 11. Instalacja Plafondu XD-FC na ścianie, w wersji uszczelnionej do sufitu (FC).

Rozprowadzenie powietrza odbywa się poziomo wzdłuż sufitu. Zasada montażu "Beam" z dwoma odsłoniętymi wewnętrznymi szczytami. W celu ukrycia wewnętrznych szczytów, przyłączy powietrza i wody, należy zamówić osobno szczyty (ilustracja 12).

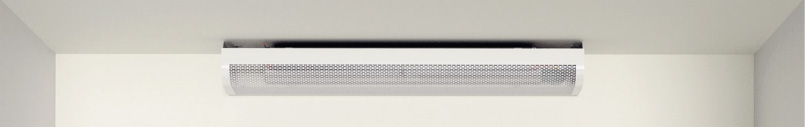

Ilustracja 12. Montaż Plafondu XD-FC na ścianie, z uszczelnieniem do sufitu (FC)

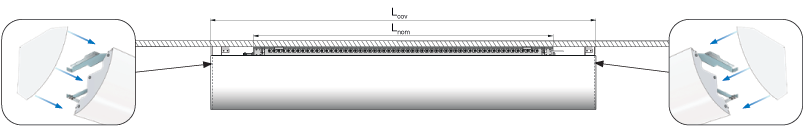

bez konieczności stosowania osłony górnej (TC).

Montaż na ścianie, z odstępem od sufitu (FW)

Korpus Plafond-XD-FW jest montowany na ścianie, z odstępem do sufitu, bez konieczności stosowania osłony górnej (TC), która jest częścią zamówienia. Rozprowadzenie powietrza odbywa się poziomo wzdłuż sufitu. Czy zostanie zachowany efekt Coandy, zależy od statycznej straty wstępnej dyszy, natężenia przepływu powietrza pierwotnego, temperatury powietrza i odległości od sufitu. W przypadku instalacji FW konieczne jest zastosowanie osłony górnej, aby zabezpieczyć poziomy rozdział powietrza (ilustracja 13).

TC: osłona górna

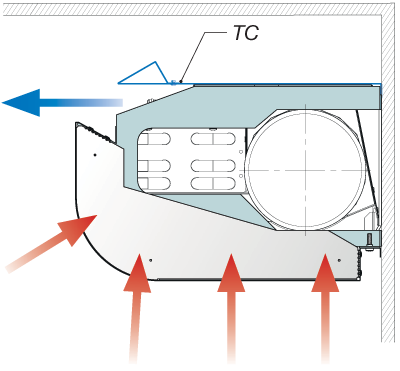

Ilustracja 13. Instalacja Plafond XD-FW na ścianie, z odstępem od sufitu (FW).

Zasada instalacji "Ściana do ściany", gdzie nie są potrzebne żadne konstrukcyjne szczyty. Do wewnętrznego korpusu Plafond XD, przy wyborze rozwiązania montażowego FW, dołączona jest osłona górna (ilustracja 14).

Ilustracja 14. Plafond XD zamontowany na ścianie z odstępem od sufitu (FW).

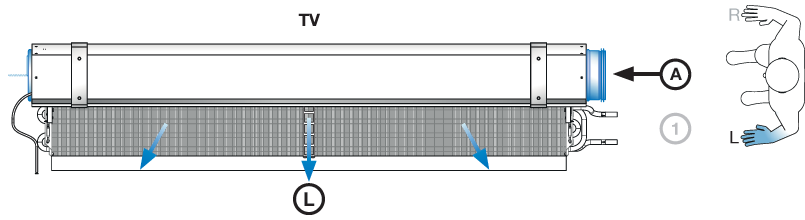

Regulacja kierunku powietrza

Aby osiągnąć maksymalny komfort przy niskich prędkościach powietrza w strefie przebywania ludzi, należy odpowiednio ukierunkować powietrze z belki chłodzącej. Jest to zwykle związane z problemami z przeciągiem, remontem lub modyfikacją układu.

• Obrotowe łopatki kierujące można ustawiać pojedynczo lub w grupach, a umożliwiają one uzyskanie kąta ukierunkowania powietrza do 30°. Umożliwia to ustawienie strumienia powietrza w kształcie wachlarza, jednak powoduje spadek wydajności o 5-10% w porównaniu z prostym kierunkiem powietrza 0°.
• Takie same wyniki można osiągnąć przy zastosowaniu łopatek o regulowanej wysokości, ale również ze spadkiem wydajności o 5-10%.
• Stałe dysze typu brwi można zazwyczaj ustawić fabrycznie pod kątem 0-30°, ale w razie potrzeby nie można ich później regulować. Ta alternatywa również skutkuje spadkiem wydajności o 5-10%.

Dysze kątowe dla optymalnego kierunku powietrza w technologii JetCone firmy Lindab

Stałe dysze kątowe nie są regulowane, ale dzięki swojemu idealnemu kształtowi zapewniają optymalny model wyrzutu powietrza bez utraty wydajności.

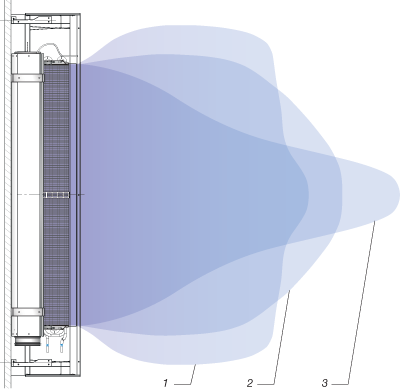

Ilustracja 17. Widok z góry Plafond XD z krótkimi (1), średnimi (2) i długimi (3) modelami dystrybucji powietrza.

Regulacja objętości powietrza

Regulacja ilości powietrza w belkach chłodzących jest obecnie realizowana przede wszystkim na cztery następujące sposoby:

• Wykorzystanie podłużnych otworów szczelinowych, które umożliwiają szybką i łatwą regulację objętości powietrza z oddzielnymi ustawieniami dla każdego otworu. Ze względu na słabą aerodynamikę szczeliny, straty ciśnienia są znaczne.
• Listwa zamykająca/otwierająca okrągłe dysze jest rozwiązaniem o niskich stratach ciśnienia i niskim poziomie hałasu. Wadą jest to, że można ustawić tylko kilka pozycji ilości powietrza.
• Stosowanie ręcznie zatykanych dysz jest powszechną, ale bardziej czasochłonną i kłopotliwą metodą.
• Nowszą metodą jest zastosowanie regulacji JetCone.

Optymalna regulacja objętości powietrza w technologii JetCone firmy Lindab

Rozwiązanie to wykorzystuje dysze okrągłe połączone z JetCone i ma doskonałe właściwości zarówno pod względem strat ciśnienia, jak i generowanego hałasu. Objętość powietrza jest regulowana szybko i łatwo i może być zmieniana w zakresie 20-100% maksymalnej zdefiniowanej objętości powietrza w belkach. Objętość powietrza może być również zmieniana liniowo wzdłuż długości belki.

1: Dysze kątowe  •  2: JetCones  •  3: Trzpień regulacyjny

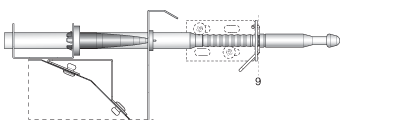

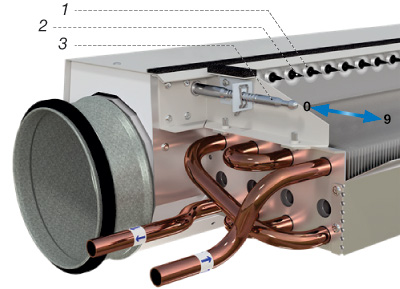

Ilustracja 18. Zbliżenie dysz kątowych korpusu Plafond XD z JetCones
i umiejscowienie lewego trzpienia regulacyjnego, tutaj w pozycji 5 (otwarcie na 50%).

Optymalne rozwiązanie w technologii aktywnej belki chłodzącej JetCone firmy Lindab

Łącząc niektóre z powyższych alternatyw w zakresie konstrukcji dysz, kierunku powietrza i regulacji objętości, można uzyskać optymalną konstrukcję aktywnej belki chłodzącej.

Zastosowanie dysz kątowych z całkowicie zmienną regulacją JetCone daje rozwiązanie o wysokim poziomie indukcji, a tym samym wysokiej wydajności. Krótkie, średnie i długie ustawienia kierunku powietrza dają optymalną dyfuzję powietrza dla otwartych przestrzeni biurowych. W połączeniu z całkowicie zmienną regulacją ilości powietrza, rozwiązanie to spełnia dzisiejsze potrzeby w zakresie elastyczności i dostosowania do nowych wymagań najemców. Wynikiem tego jest wysoki poziom komfortu dla każdego nowego najemcy, przy bardzo niskich kosztach renowacji i krótkim czasie jej trwania.

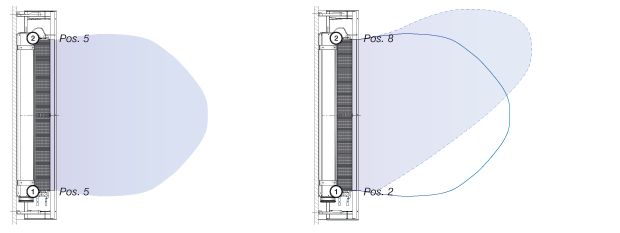

Pozycja trzpienia regulacyjnego 0-9:

Poz. 5. Standardowe ustawiony (otwarcie na 50%):

Poz. 9. Maksymalne otwarcie, ustawienia dyszy (przepływ powietrza 100%):

Poz. 0. Maksymalne zamknięcie, ustawienia dyszy (przepływ powietrza 20%):

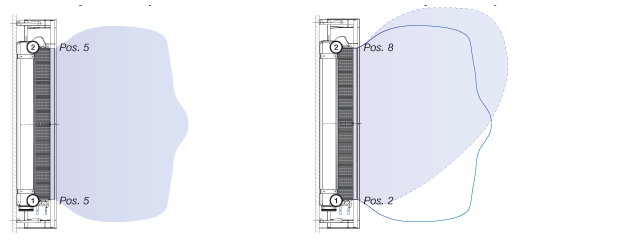

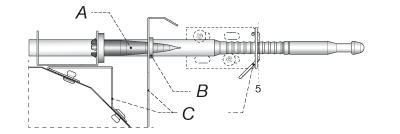

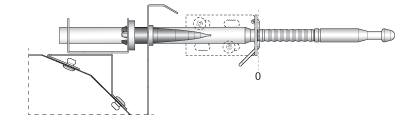

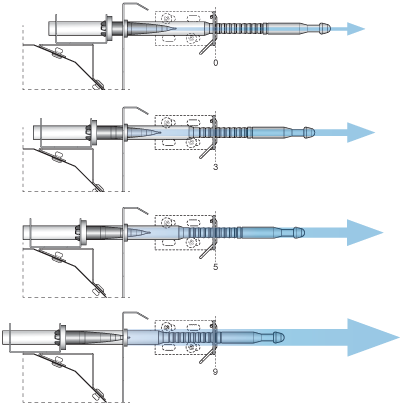

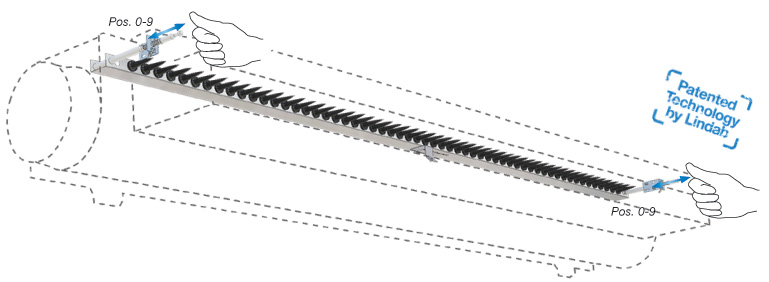

Ilustracja 19. Pozycje i ustawienia trzpieni regulacyjnych.
A: JetCone  •  B: Dysza  •  C: Części stałe

Przepływ powietrza można regulować poprzez otwieranie lub zamykanie dysz przy użyciu dwóch trzpieni regulacyjnych JetCone. Ustawiając trzpienie w różnych pozycjach można uzyskać nawet asymetryczny strumień powietrza.

Ilustracja 20. Przegląd zintegrowanego wewnętrznie regulowanego zespołu JetCone.

Nowoczesna belka chłodząca o zmiennym i dostosowywanym modelu dyfuzji powietrza.

Aktywne belki chłodzące Lindab są dobrymi przykładami dzisiejszych optymalnych rozwiązań w zakresie belek chłodzących. Wykorzystują one regulację JetCone, w której objętość powietrza można łatwo zmieniać liniowo na długości belki. Liniowy kształt JetCone umożliwia utrzymanie objętości powietrza i zmianę rozkładu objętości powietrza w belce poprzez zmianę ustawienia w dwóch miejscach. W ten sposób można łatwo rozwiązać problemy z przeciągami, zachowując przy tym pożądaną ilość powietrza.

Optymalna zmienna dyfuzja powietrza w technologii JetCone firmy Lindab

Dzięki temu połączeniu można osiągnąć optymalną dyfuzję powietrza, z pełną zmiennością objętości powietrza w aktywnych belkach chłodzących Lindab.

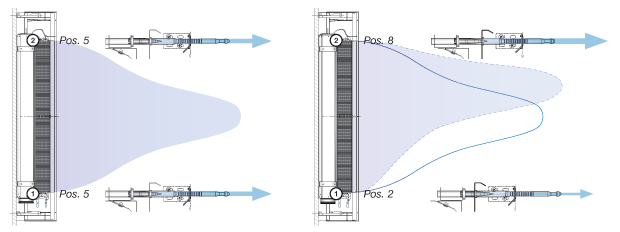

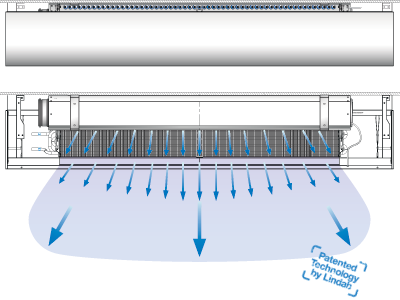

Ilustracja 21. Model dyfuzji typu wachlarzowatej.

Regulacja ilości powietrza nawiewanego i ciśnienia statycznego

Wielkość otworu dysz można regulować poprzez użycie trzpieni regulacyjnych JetCone w każdym rogu belki. Można również regulować dystrybucję powietrza, aby uzyskać asymetryczny wzór powietrza wzdłuż przedniej strony belki. Wszystko dzięki naszemu opatentowanemu systemowi JetCone.

Optymalny model rozprowadzania powietrza

System dysz kątowych Lindab z powodzeniem łączy regulację ilości powietrza JetCone z ustawieniem stałego kierunku powietrza. Połączenie systemu JetCone i dysz kątowych pozwala na zmniejszenie długości wyrzutu i zmniejszenie ryzyka przeciągu bez utraty wydajności.

Dysze kątowe uwalniają powietrze wentylacyjne, a wyloty wiązek są zaprojektowane w taki sposób, aby zapewnić efekt Coandy i wzór powietrza w kształcie wachlarza. Przyleganie powietrza do belki następuje już przy otworze JetCone. Następnie, dzięki efektowi Coandy, powietrze podąża za wylotem belki w kierunku sufitu. W ten sposób powietrze "przylega" do sufitu, gdzie następnie zmniejsza się jego prędkość.

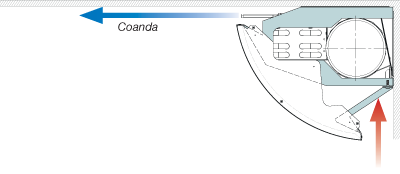

Ilustracja 22. Boczny widok strumienia powietrza z efektem Coandy.

Wstępne ustawienie

Korpus Plafond XD należy zamówić ze stałymi dyszami kątowymi (do ustawienia krótkiego, średniego lub długiego kierunku powietrza), wstępnie ustawionym przepływem powietrza pierwotnego (1-90 l/s) przy wybranej statycznej stracie wstępnej powietrza (30-120 Pa). W standardowym systemie JetCone ustawienia przepływu powietrza i ciśnienia statycznego są dokonywane fabrycznie i w razie potrzeby można je później łatwo zmienić.

Ilość dysz JetCone zostanie fabrycznie dostosowana do zapotrzebowania na powietrze pierwotne, aby umożliwić średnią pozycję JetCone "5" (5-5) (domyślnie). Pozostawia to miejsce, aby zawsze mieć możliwość zwiększenia i zmniejszenia ilości powietrza pierwotnego później na miejscu!
W kalkulatorze pływającym w LindQST można sprawdzić minimalną i maksymalną możliwą ilość powietrza pierwotnego zgodnie z własnymi specyficznymi ustawieniami.
Na życzenie można również wybrać inne ustawienie JetCone jako podstawę, np. aby umożliwić redukcję powietrza pierwotnego tylko przy pozycji JetCone "9" (9-9). Również późniejsze zwiększenie ilości powietrza można rozważyć przy ustawieniu JetCone "3" (3-3). Kalkulator pływający lub program do projektowania klimatu wewnętrznego, w LindQST, może pomóc nam znaleźć preferowane ustawienie. Zawsze można zwrócić się o pomoc do firmy Lindab.

Ilustracja 23. Ustawienia JetCone, pozycja 0 (maks. zamknięta, 20% przepływu powietrza),
pozycja 3, pozycja 5 i pozycja 9 (maks. otwarta, 100% przepływu powietrza).

Zasady instalacji korpusu Plafond XD w połączeniu z osłoną Plafond XD

Korpus Plafond XD można łatwo przykryć siedmioma różnymi wzorami osłon Plafond XD. W celu osłonięcia korpusu Plafond XD i przyłączy, długość osłony musi być o 400 mm większa niż nominalna długość korpusu Plafond XD. Różne wykonania nie mają wpływu na wydajność belki chłodzącej. Daje to pełną swobodę architektoniczną. We wszystkich projektach osłon Plafond XD dostępne są designerskie szczyty końcowe do zamykania osłon po bokach.

Korpus Plafond XD należy zawsze przykrywać jedną osłoną. Dwie osłony nie mogą zachodzić na korpus. Jeżeli odległość od ściany nie może być pokryta przez maksymalną długość osłony, należy zastosować dodatkową osłoną łączącą.

Tabela 4. Min. i maks. długości korpusów i osłon.

Osłona zakrywająca korpus i przewody przyłączeniowe

Zamontowany na ścianie korpus Plafond XD może być zakryty wraz z całym orurowaniem i okablowaniem od belki, z jednej strony (A1) lub z dwóch stron korpusu (A3,) prowadzącym bezpośrednio do tylnej ściany lub sufitu.

Długość osłony Plafond XD: L_cov = 1200 mm ≤ L_nom + 400 mm ≤ 3600 mm.

Ilustracja 54. Zasada instalacji "belka".
Do tego typu instalacji potrzebne są dwie konstrukcyjne maskownice boczne, jak pokazano na ilustracji 55.

Ilustracja 55. Dostępne konstrukcyjne maskownice boczne ukryją korpus i połączenia, kończąc instalację.
Maskownice boczne są dostępne dla wszystkich typów osłon.

Osłona zakrywająca korpus od belki do ściany

Korpus Plafond XD montowany na ścianie może być zakryty wraz z całym orurowaniem i okablowaniem od belki po jednej stronie korpusu tylko od ściany do belki lub odwrotnie od belki do ściany.

Długość pojedynczej osłony Plafond XD: L_cov = 1200 mm ≤ L_nom + 400 mm ≤ 3600 mm.

Jeżeli odległość do ściany nie może być zakryta przez osłonę związaną z korpusem, należy zamówić dodatkową osłonę łączącą.

Ilustracja 56. Zasada montażu "belka/ściana i "ściana/belka".
W tych konfiguracjach wymagana jest jedna maskownica boczna.

Osłona zakrywająca korpus od ściany do ściany

Naścienny korpus Plafond XD może być zakryty wraz z całym orurowaniem i okablowaniem od ściany do ściany.

Długość pojedynczej osłony Plafond XD: L_cov ≥ L_nom + 400 mm ≤ 3600 mm.

Jeżeli ściana instalacyjna jest dłuższa niż 3600 mm lub jeżeli odległość do ścian nie może być pokryta przez osłonę związaną z korpusem, należy zamówić jedną lub więcej dodatkowych osłon łączących.

Ilustracja 57. Zasada instalacji "ściana/ściana".

Jeżeli wymagany jest jednolity wygląd na całej ścianie, można dostarczyć i zainstalować szeregowo dodatkowe osłony Plafond XD. Osłony Plafond XD mogą być zaprojektowane tak, aby rozciągać się od ściany do ściany, maksymalna długość pojedynczej osłony wynosi 3600 mm.

Ilustracja 58. Plafond XD z osłoną Badge jako pojedyncza osłona rozciągająca się od ściany do ściany. Maksymalna długość wynosi 3600 mm.

Ilustracja 59. Plafond XD z osłoną designerską Badge w serii (3 sztuki) rozciągający się od ściany do ściany.
W tej instalacji korpus XD jest ukryty za środkową osłoną.

W celu uzyskania jak najlepszego dostępu do czyszczenia, zawieszenia, regulacji lub konserwacji aktywnego korpusu Plafond XD, można łatwo zdjąć całą osłonę Plafond XD. Zawory, siłowniki i elementy sterowania mogą być umieszczone za osłoną, dzięki czemu są łatwo dostępne do regulacji i konserwacji. Aktywny korpus Plafond XD zostanie zamontowany oddzielnie przed zamontowaniem osłony. Osłona będzie montowana za pomocą dodatkowych wsporników, niezależnie od korpusu.

Ilustracja 60. Tylko cztery śruby są poluzowane, aby zdjąć główną osłonę w celu konserwacji.

Ustawienie korpusu Plafond XD

Korpus Plafond XD może być umieszczony w dowolnym miejscu za osłoną Plafond XD. Użyj LindQST, aby znaleźć najlepsze miejsce zgodnie z rozkładem powietrza w pomieszczeniu.

Ustawienie wsporników montażowych

Wsporniki instalacyjne zarówno dla korpusu Plafond XD, jak i wszystkich osłon mogą być dowolnie umieszczone na ścianie, patrz instrukcja instalacji Plafond.

Ilustracja 61. Elastyczne pozycjonowanie zarówno korpusu Plafond XD, jak i wsporników osłony.
Wsporniki korpusu w kolorze niebieskim, a wsporniki osłony w kolorze czerwonym.

Montaż na konstrukcji ściany gipsowej

W konstrukcji ściany gipsowej pomocne może być "uderzenie" w wewnętrzne profile U w celu ułatwienia montażu. Nasz elastyczny system zawieszania upraszcza instalację.

Ilustracja 62. Ustawienie wsporników do korpusu i osłony w sposób statyczny na konstrukcji ściany gipsowej.
Wsporniki korpusu w kolorze niebieskim, a wsporniki osłony w kolorze czerwonym.

Ściany instalacyjne przekraczają długość 3,6 metra

Gdy ściana instalacyjna przekracza długość 3,6 m, potrzebna jest jedna osłona, aby przykryć korpus, który może być umieszczony niezależnie na ścianie. Przynajmniej jedna dodatkowa osłona jest potrzebna do przykrycia części od belki w kierunku prawej ściany i ewentualnie kolejna do przykrycia części od belki w kierunku lewej ściany.

Ilustracja 63. Ustawienie wsporników dla korpusu i osłony na konstrukcji ściany gipsowej,
gdy ściana instalacyjna przekracza długość 3,6 m.
Wsporniki korpusu w kolorze niebieskim, a wsporniki osłony w kolorze czerwonym.

Warianty przyłączy powietrza i wody

Najbardziej elastyczne złącza i przyłącza powietrza i wody

Warianty przyłączy dla korpusu Plafond XD są zoptymalizowane tak, aby sprostać wszystkim praktycznym sposobom łączenia. Więcej informacji można znaleźć w instrukcji montażu Plafond.

• A: poziome przyłącze powietrza.
• 1: przyłącze wody po tej samej stronie co przyłącze powietrza.
• 3: przyłącze wody po przeciwnej stronie niż przyłącze powietrza.
• L: dystrybucja powietrza jest po lewej stronie.
• R: dystrybucja powietrza jest po prawej stronie.

Przyłącza powietrza nawiewanego

Korpus Plafond XD posiada w standardzie poziome (A) przyłącze powietrza nawiewanego (NPU- 125) wyposażone w Lindab SafeClick®. Dzięki temu nie ma konieczności stosowania śrub lub nitów i ułatwia szybki montaż urządzeń, zapewniając bezpieczną instalację z klasą szczelności D. Przyłącza wentylacyjne mają zawsze średnicę 125 mm.

UWAGA! Inne niż poziome kierunki dopływu i odpływu można łatwo osiągnąć za pomocą akcesoriów Lindab zarówno dla przyłączy powietrza, jak i wody.

TV: widok z góry

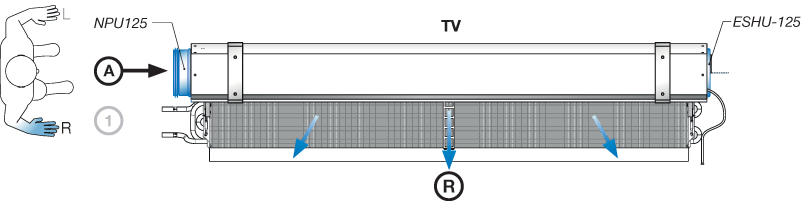

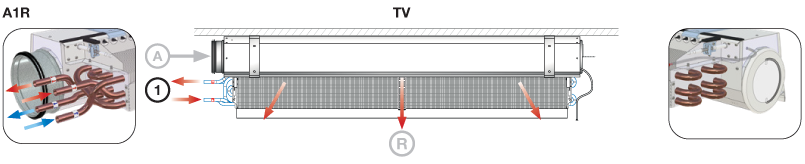

Ilustracja 74. Konfiguracja A1R: powietrze nawiewane jest przez dysze do pomieszczenia po prawej stronie.

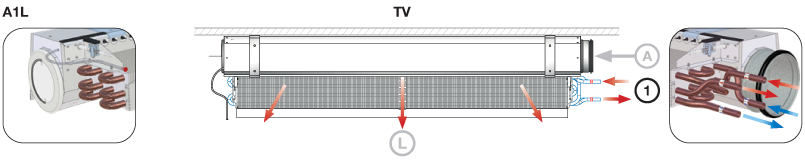

Ilustracja 75. Konfiguracja A1L: powietrze nawiewane jest przez dysze do pomieszczenia po lewej stronie.

Ilustracja 76. NPU-125 można zastąpić z boku przez BKU-125-90
dla podłączenia nawiewu przez sufit (pionowo) lub ścianę (z boku).

Przyłącza wlotowe i wylotowe wody

Dostępne modele belki obejmują wersje z jednym obiegiem wody (system 2-rurowy) lub z dwoma obiegami wody (system 4-rurowy). Wszystkie wymiary przyłączy dopływu i odpływu wody wynoszą 12 mm zarówno dla przyłączy 2-rurowych (chłodzenie lub ogrzewanie), jak i 4-rurowych (chłodzenie i ogrzewanie). Przyłącza są standardowo tylko poziome.

UWAGA! Alternatywne niż poziome kierunki dopływu i odpływu można łatwo osiągnąć za pomocą akcesoriów Lindab zarówno dla przyłączy powietrza, jak i wody.

Belka z systemem 2-rurowym przyłącza wody obejmuje tylko jeden obieg wody. Może być zastosowana w:

• sytuacjach, w których belki są wykorzystywane wyłącznie do chłodzenia (np. w połączeniu z oddzielnym, niezależnym systemem ogrzewania grzejnikowego);
• systemach zmiennych, obejmujących zarówno chłodzenie, jak i ogrzewanie (np. obieg wody jest podłączony zarówno do agregatu chłodniczego, jak i do kotła i może być wykorzystywany zarówno do sezonowego ogrzewania, jak i do chłodzenia w systemie zmiennym);
• w połączeniu z zaworem 6-drogowym (gdzie zarówno system chłodzenia, jak i ogrzewania są sterowane przez zawór 6-drogowy, wykorzystujący wężownicę wodną belki do obu funkcji).

Identyfikacja połączeń rur wodnych

Jeden obieg wody, 2-rurowe przyłącza wodne, chłodzenie lub ogrzewanie.

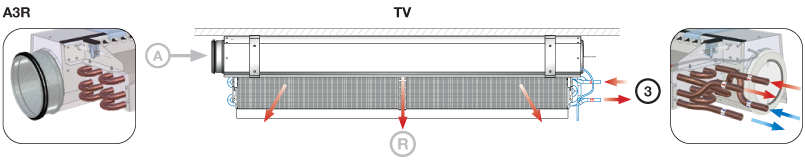

Przyłącza wodne po tej samej stronie co przyłącze powietrza to (1), a po przeciwnej stronie to (3).

TV: widok z góry

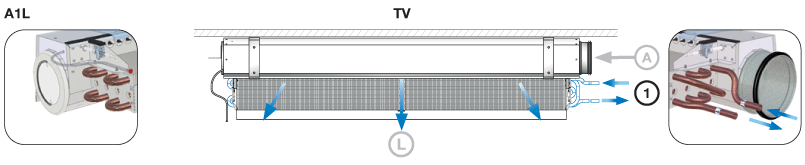

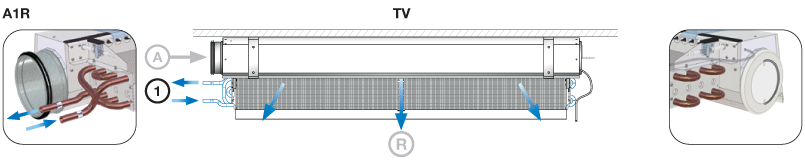

Ilustracja 77. Identyfikacja przyłączy wody dla 2-drożnego obiegu wody w korpusie Plafond XD.

Belka z systemem 4-rurowym przyłącza wody obejmuje dwa obiegi wody. Jeden do ogrzewania, a drugi do chłodzenia. Jest to rozwiązanie zalecane przez firmę Lindab, ponieważ przynosi ono najwięcej korzyści:

• brak dodatkowego orurowania wody prowadzącego do ściany zewnętrznej lub wzdłuż fasady (np. w porównaniu z systemem ogrzewania grzejnikowego);
• swoboda architektoniczna w zakresie wykończenia fasady (np. fasada z pełnego szkła);
• dwa oddzielne systemy hydrauliczne ułatwiające rozruch, sterowanie zapewniające najniższe zapotrzebowanie na energię;
• zoptymalizowane przepływy wody do chłodzenia i ogrzewania z łatwym równoważeniem hydraulicznym.

Dwa obiegi wody, 4-rurowe przyłącza wodne, chłodzenie i ogrzewanie.
Przyłącza wodne po tej samej stronie co przyłącze powietrza to (1), a po przeciwnej stronie to (3).

TV: widok z góry

Ilustracja 78. Identyfikacja przyłączy wody dla 4-drożnego obiegu wody w korpusie Plafond XD.

Dane

Wersje standardowa

Plafond XD jest natynkową, 1-drożną aktywną belką chłodzącą. Montowaną na ścianie w narożniku pod sufitem (FC, ściana, uszczelnione do sufitu) lub bezpośrednio na ścianie z odstępem od sufitu (FW). Plafond XD składa się z aktywnej części korpusu (Plafond XD FC/ FW) i oddzielnej osłony. Oddzielna osłona jest dostępna w siedmiu standardowych wzorach: Alea, Badge, Clyp, Cubo, Gap, Trac i Zune.

Standardowe korpusy Plafond XD

• Typy korpusów Plafond XD: dostępne są dwa różne typy korpusów do montażu natynkowego na ścianach. FC do montażu natynkowego na ścianie z uszczelnieniem do sufitu (bez osłony górnej TC) i FW do montażu natynkowego na ścianie (wolnowiszące) z odstępem od sufitu (z osłoną górną TC).
• Długości: od 0,8 do 3,2 m (w odstępach co 0,1 m).
• Wysokość i szerokość: wymiary zarówno części korpusu, jak i wszystkich różnych typów osłon znajdują się w tabeli 1 oraz w sekcji "Wymiary".
• Przyłącza wody: przyłącza wody do chłodzenia i/lub ogrzewania są męskie, proste i poziome o średnicy 12 mm. UWAGA! Przyłącze nie może być lutowane (należy użyć złączek nasadowych firmy Lindab).
• Przyłącze powietrza: poziome, ø125 mm, męskie (Lindab NPU-125).
• Wymiennik ciepła: dostępny jest wymiennik do chłodzenia lub ogrzewania z przyłączem 2-rurowym lub 4-rurowym.
• JetCone (wyposażenie standardowe): ustawienie fabryczne dostosowane do pozycji 5 JetCone (ustawienie średnie P5) zgodnie z pożądanym ciśnieniem statycznym (Pa) i przepływem powietrza pierwotnego (l/s). Można je łatwo zmienić na miejscu. Korpus jest dostępny bez systemu JetCone. W tym przypadku korpus zostanie fabrycznie wyregulowany z odpowiednią liczbą otwartych dysz, zgodnie z pożądanym ciśnieniem statycznym (Pa) i zapotrzebowaniem na pierwotny przepływ powietrza (l/s).
• Dysze kątowe: produkowane w stałej pozycji i nie można ich doposażyć ani zmienić (domyślnie są krótkie). Inne ustawienia - dostępne na życzenie.
• Właz inspekcyjny: ESHU-125, znajduje się po przeciwnej stronie przyłącza powietrza korpusu.
• Materiał: blacha emaliowana (standardowo). Wymienniki ciepła zbudowane są z aluminiowych lameli i miedzianych rur. JetCones są wykonane z tworzywa sztucznego, a trzpienie regulacyjne z aluminium. Więcej szczegółów znaleźć można w Deklaracji Produktu Budowlanego.
• Kolor: obudowa wewnętrzna (przestrzeń powietrzna) korpusu Plafond XD jest lakierowana na czarno RAL 9003, wartość połysku 30.

Standardowe osłony Plafond XD

• Wygląd osłony Plafond XD: oddzielna osłona Plafond XD jest dostępna w siedmiu wzorach: Alea, Badge, Clyp, Cubo, Gap, Trac i Zune.
• Długości przedniej osłony: od 200 mm do 3600 mm (w odstępach co 1 mm). Jeżeli osłona Plafond XD jest połączona z korpusem Plafond XD, osłona musi zachodzić co najmniej 200 mm na korpus Plafond XD po obu stronach i musi być dłuższa o minimum 400 mm od korpusu Plafond XD (aby mieć optymalną przestrzeń do pokrycia wszystkich możliwych przyłączy wodnych i powietrznych ze zintegrowanymi zaworami i siłownikami). Jako dodatkowe przyłącze dla wszystkich długości dostępna jest osłona Plafond XD.
• Kolor: osłona Plafond XD i szczyty są dostępne standardowo w kolorze białym RAL 9003, połysk 30. Inne kolory RAL na życzenie.
• UWAGA! Przedłużenie osłony: osłonę Plafond XD można zamówić do długości ≤ 3,6 m.

Wyposażenie korpusu Plafond XD, zamontowane fabrycznie

• Wbudowane zawory regulacyjne i siłowniki: 2-drożne zawory regulacyjne Lindab LinFlow, z przyłączami na wcisk, o zmiennej wartości Kv i wyposażone w siłowniki 24 V on/off (A 40405) lub modulujące 0-10 V (APR 40405) mogą być fabrycznie zamontowane do korpusu (wraz z adapterem VA-64).
• Zintegrowane zabezpieczenie przeciwkondensacyjne: istnieje możliwość fabrycznego zainstalowania w korpusie zabezpieczenia przeciwkondensacyjnego Regula Secura firmy Lindab.
• Zintegrowane karty przyłączeniowe Regula Connect: korpus może być wyposażony w różne karty przyłączeniowe Regula Connect.

Wyposażenie osłony Plafond XD, zamontowane fabrycznie

Brak.

Wyposażenie dodatkowe

• Maskownice boczne: osłona Plafond XD może być zamknięta po obu stronach za pomocą maskownic o tym samym kształcie (Alea, Badge, Clyp, Cubo, Gap, Trac i Zune). Model maskownic bocznych można łatwo umieścić na uchwycie osłony za pomocą magnesów. Można je używać z obu stron, więc pasuje zarówno do lewej, jak i prawej strony.
• Osłona górna: osłona górna (TC) do korpusu Plafond XD jest dołączana jako standard przy wyborze typu instalacji FW ("Ściana, odległość od sufitu"). Zapewnia ona pełną wydajność, gdy korpus z powodów architektonicznych nie jest zamontowany szczelnie do sufitu (FC). Osłonę górną Plafond XD można zamówić również jako osobne akcesorium i zamontować bezpośrednio do zainstalowanego korpusu. UWAGA! Osłona górna musi być zawsze zamontowana dla "Ściana, odstęp od sufitu" (typ montażu korpusu FW), aby zapewnić funkcjonowanie belki. Jest ona dołączona do korpusu Plafond XD FW! Jest niezależna kolorystycznie, ponieważ nie jest widoczna od dołu.
• Połączenie osłony: osłonę Plafond XD można zamówić jako osłonę przyłączeniową.
• Przyłącza powietrza: do podłączenia pionowego lub od tyłu, w asortymencie Lindab ADS dostępne jest dodatkowe krótkie kolanko (przykładowy kod zamówienia: BKU-125-90). W celu elastycznego podłączenia powietrza, w asortymencie ADS firmy Lindab dostępny jest przewód elastyczny (przykładowy kod zamówienia: DRATMFU-125-500).
• Podłączenie wody: pionowe lub boczne można łatwo uzyskać za pomocą złączki zaciskowej, takiej jak kolanko, inhibitor dyfuzji tlenu, wąż elastyczny ze złączkami zaciskowymi lub inne typy złączek.
• Wieszaki: uchwyty montażowe zarówno dla korpusu jak i osłon są zawsze zawarte w zestawie. Patrz instrukcja montażu Plafond XD.
• Urządzenia sterujące: Lindab oferuje urządzenia sterujące, które są bardzo proste w obsłudze. Aby uniknąć jednoczesnego włączenia ogrzewania i chłodzenia, systemy są sterowane sekwencyjnie (Regula Combi).

Ilustracja 66. BKU-125-90.  |  Ilustracja 67. Asortyment przewodów elastycznych Lindab.

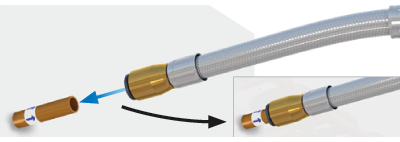

Ilustracja 68. Przykład przyłącza wody na wylocie chłodzenia z wężem elastycznym ze złączką wciskaną.

Ilustracja 69. Łatwo jest wykonać pionowe (sufitowe) podłączenie do rur dopływu i odpływu wody korpusu A1L (połączenie 2-rurowe) przy użyciu giętkiego węża Lindab.

Ilustracja 70. Kątownik i element prosty, oba z przyłączami 12 mm, pasujące do Plafond XD.

Ilustracja 71. Regula Combi.

Informacje

• Zawór powietrza wywiewanego: przyłącze powietrza wywiewanego może być łatwo zainstalowane za osłoną Plafond XD niezależnie od korpusu Plafond. W celu uzyskania dalszych informacji należy skontaktować się z Lindab.

Wymiarowanie

Dobór prędkości powietrza

Schematy dystrybucji powietrza
Plafond XD jest standardowo dostarczany z krótkim systemem dystrybucji powietrza. W porównaniu z konwencjonalną technologią dysz liniowych znacznie zmniejsza to długości wyrzutu i prędkości powietrza.

Plafond XD jest dostępny również z średnim lub długim profilem dystrybucji. Poniżej znajduje się przykład, jak różne profile dystrybucji wpływają na długość wyrzutu powietrza.

UWAGA! Jest to zasada służąca jedynie do wizualizacji możliwego schematu dystrybucji powietrza. Aby dopasować belkę do indywidualnych warunków, należy skorzystać z kalkulatora Waterborne lub narzędzia Indoor Climate Designer dostępnych na stronie www.lindQST.com.

Krótka dystrybucja (domyślna):

Średnia dystrybucja:

Długa dystrybucja:

Ilustracja 73. Schematy dystrybucji powietrza.
Po lewej: regulacja symetryczna, po prawej - asymetryczna.

Dobór obwodu wody chłodniczej, minimalny przepływ wody

Należy pamiętać, że przepływy poniżej zalecanego minimalnego przepływu wody, mogą skutkować niepożądanym powietrzem w przewodach wodnych i zmniejszeniem wydajności.

Tabela 5. Przepływy wody q_{w min} oraz q_{w nom} belki.

Aktywne belki chłodzące Lindab posiadają certyfikat Eurovent i zostały przetestowane zgodnie z normą EN-15116.

Dane materiałowe

Tabela 6. Plafond XD Dane materiałowe.

Możliwe konfiguracje wymienników ciepła dla różnych modeli belki Plafond XP

Możliwe typy wymienników:

• 2-rurowy: 0800;
• 4-rurowy: 0804.

Waga korpusu i zawartość wody

Tabela 7. Plafond XD FC/FW, waga i objętość wody dla różnych typów wymienników.

Waga osłon

Tabela 8. Osłony Plafond XD, szczyty i uchwyty, waga dla wszystkich typów.

* Maskownice boczne są zamawiane oddzielnie i muszą pasować do zamówionego wzoru przedniej osłony. To, czy potrzeba jednej czy dwóch - zależy od Państwa zasad montażu.
** Przy zamówieniu osłony Plafond XD zawsze dołączane są dwa wsporniki.

Wymiary korpusów Plafond XD

L_nom = długość nominalna (długość zamawiana) = 800 do 3200 mm.
L_act = długość czynna wymiennika.
L_act = L_nom - 100 mm.

A1R

A: Wymiennik 4-rurowy  •  B: Wymiennik 4-rurowy  •  C: Elastyczne umiejscowienie wsporników

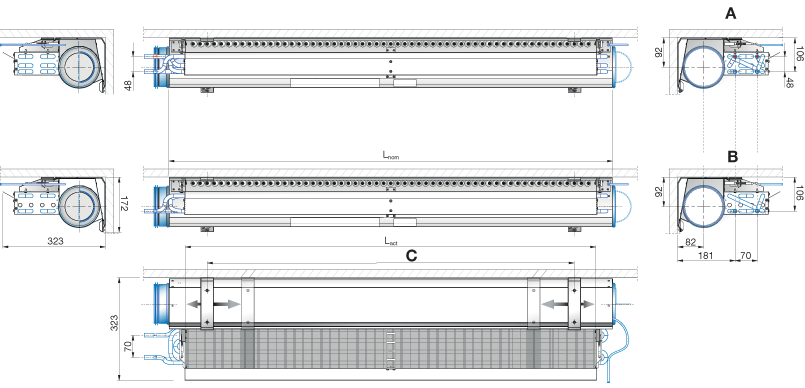

Ilustracja 79. Wymiary obowiązujące dla wszystkich korpusów Plafond XD.

Wymiary osłony Plafond XD

Długości L_cov:

• osłony korpusu:  1200 mm ≤ L_cov ≤ 3600 mm;
• osłony przyłączy: 200 ≤ L_cov ≤ 3600 mm (zamawiane osobno).

Wszystkie osłony posiadają dwa dołączone uchwyty do łatwego montażu niezależnie od korpusu Plafond XD. Szczegóły w instrukcji instalacji Plafond.

Wybrany projekt osłony Plafond XD określi zewnętrzne wymiary Plafond XD, ukrywając korpus, przyłącza i akcesoria.

Osłony klasyczne

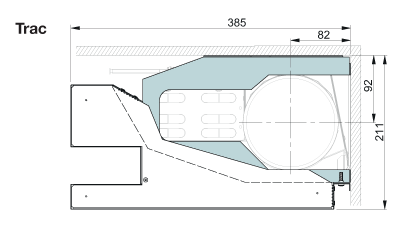

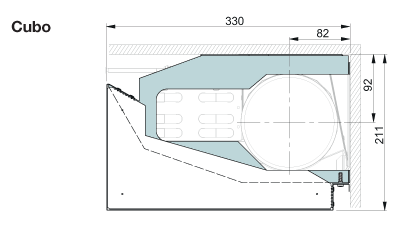

Ilustracja 80a. Wymiary osłon klasycznych.

Osłony designerskie

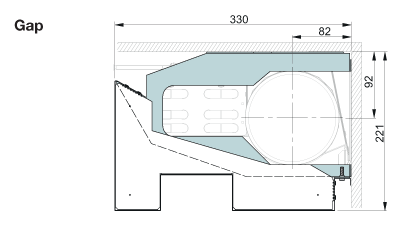

Ilustracja 80b. Wymiary osłon designerskich.

Dostęp do części wewnętrznych

Osłonę korpusu można łatwo zdejmować w celu konserwacji, podczas gdy osłony przyłączy pozostają na miejscu. Tutaj perforacja osłon łączących jest zamknięta czarną włókniną po wewnętrznej stronie osłon (poza zakresem dostawy).

A: Zawór grzewczy z siłownikiem  •  B: Czujnik Regula Secura  •  C: Uchwyt mocowania osłony
D: Połączenie osłony  •  E: Zawór chłodzący z siłownikiem  •  F: Regula Secura  •  G: Króciec pomiarowy
H: Węże elastyczne  •  I: Karta Regula Connect  •  J: Właz inspekcyjny otwarty

Ilustracja 81. Plafond XD z osłonami typu Clyp.

Osłony przyłączeniowe są dostępne tylko z taką samą perforacją jak osłona korpusu. Perforacja może być zamknięta czarną włókniną po wewnętrznej stronie osłony przyłączeniowej (poza zakresem dostawy). Nie należy zakrywać perforacji osłony korpusu, ponieważ jest ona przeznaczona dla powietrza wlotowego!

A: Czujnik Regula Secura  •  B: Karta Regula Connect  •  C: Zawór i siłownik
1: Siłownik  •  2: Adapter  •  3: Zawór

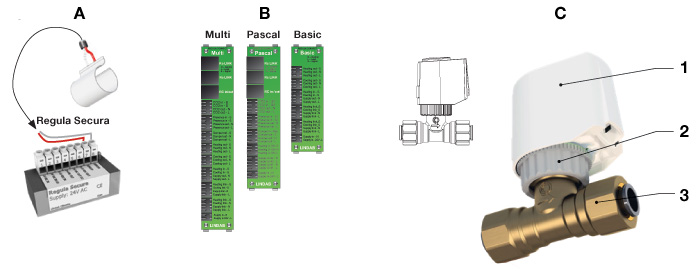

Ilustracja 82. Niektóre cechy dodatkowe, które są opcjonalnie dostępne dla korpusu Plafond XD.

Karta katalogowa produktu:

Cenniki:

Regulaminy:

Broszury i ulotki:

Certyfikaty i atesty:
