Chłodnice wodne kanałowe CWC z okrągłymi przyłączami kanałowymi przeznaczone są do chłodzenia powietrza wentylacyjnego w systemach wentylacyjnych. CWC mogą być również wykorzystywane do chłodzenia poszczególnych pomieszczeń lub stref. W celu regulacji temperatury powietrza w pomieszczeniu lub temperatury powietrza nawiewanego, chłodnica kanałowa może być wyposażona w regulatory, czujniki, siłowniki, zawory i zabezpieczenia przeciwzamrożeniowe.
Charakterystyka produktu:
- 6 standardowych rozmiarów;
- wężownica wody lodowej z 3 rzędami rur wykonana z wodochłonnego aluminium;
- taca ociekowa ze stali nierdzewnej służąca do zbierania kondensatu;
- obudowa z blachy stalowej z powłoką alucynkową AZ 150;
- otwierana pokrywa umożliwiająca kontrolę i czyszczenie;
- okrągłe przyłącza kanałowe z uszczelkami gumowymi;
- klasa szczelności D wg EN 15727.
Konstrukcja
Obudowa wykonana jest z blachy stalowej z powłoką alucynkową AZ 150. Wężownica wyposażona jest w miedziane rury i połączenia rurowe oraz wodochłonne żebra aluminiowe. Żebra wodochłonne poprawiają wymianę ciepła poprzez pochłanianie wody na swojej powierzchni i rozprowadzanie jej zamiast tworzenia kropli wody. Otwierana pokrywa upraszcza przeprowadzenie kontroli i czyszczenia. Taca ociekowa ze stali nierdzewnej do zbierania kondensatu, z przyłączem odpływowym G½ʺ. Przyłącza kanałowe wyposażone są w gumowe uszczelki. Chłodnica kanałowa spełnia wymagania klasy szczelności D wg EN 15727, co gwarantuje, że schłodzone powietrze dotrze do miejsca przeznaczenia i nie wycieknie z systemu wentylacyjnego - co przekłada się na oszczędność energii i pieniędzy.
Dane eksploatacyjne:
- maks. temperatura pracy: +110°C;
- maks. ciśnienie robocze: 1,0 MPa (10 bar);
- wężownice zostały przetestowane pod kątem szczelności.
Wydajność i instalacja:
Przykłady wydajności dla poszczególnych rozmiarów podano w tabelach w części Dane techniczne. Chłodnice kanałowe CWC mogą być instalowane tylko w kanale poziomym, z przepływem powietrza w kierunku zgodnym z kierunkiem strzałki. Chłodnica sterowana jest za pomocą zewnętrznych regulatorów, czujników, zaworów i siłowników, które należy zamówić oddzielnie.
Wydajność CWC 125-3:
Temperatura wody przy | wlocie/wylocie 6°C/12°C | ||||||
Qp [m³/h] |
Δpp [Pa] |
Twe [ºC] |
RHwe [%] |
Twy [ºC] |
P [kW] |
Qw [l/s] |
Δpw [kPa] |
90 | 7 | 20 | 65 | 12,3 | 0,3 | 0,01 | 0,6 |
90 | 7 | 25 | 55 | 13,5 | 0,4 | 0,02 | 1,1 |
90 | 8 | 30 | 45 | 14,5 | 0,6 | 0,03 | 1,9 |
180 | 16 | 20 | 65 | 14,0 | 0,4 | 0,02 | 0,9 |
180 | 17 | 25 | 55 | 15,9 | 0,7 | 0,03 | 2,0 |
180 | 17 | 30 | 45 | 17,0 | 1,0 | 0,04 | 4,2 |
265 | 25 | 20 | 65 | 14,9 | 0,5 | 0,02 | 1,2 |
265 | 27 | 25 | 55 | 17,3 | 0,8 | 0,03 | 2,8 |
265 | 29 | 30 | 45 | 18,1 | 1,4 | 0,06 | 7,0 |
Wydajność CWC 160-3:
Temperatura wody przy | wlocie/wylocie 6°C/12°C | ||||||
Qp [m³/h] |
Δpp [Pa] |
Twe [ºC] |
RHwe [%] |
Twy [ºC] |
P [kW] |
Qw [l/s] |
Δpw [kPa] |
145 | 12 | 20 | 65 | 13,5 | 0,4 | 0,02 | 0,8 |
145 | 13 | 25 | 55 | 15,2 | 0,6 | 0,03 | 1,7 |
145 | 13 | 30 | 45 | 16,7 | 0,8 | 0,04 | 2,9 |
290 | 28 | 20 | 65 | 15,1 | 0,5 | 0,02 | 1,3 |
290 | 31 | 25 | 55 | 17,5 | 0,9 | 0,04 | 3,1 |
290 | 34 | 30 | 45 | 18,4 | 1,5 | 0,06 | 7,9 |
430 | 48 | 20 | 65 | 15,9 | 0,6 | 0,03 | 1,7 |
430 | 56 | 25 | 55 | 18,0 | 1,2 | 0,05 | 5,7 |
430 | 60 | 30 | 45 | 19,8 | 2,0 | 0,08 | 12,4 |
Wydajność CWC 200-3:
Temperatura wody przy | wlocie/wylocie 6°C/12°C | ||||||
Qp [m³/h] |
Δpp [Pa] |
Twe [ºC] |
RHwe [%] |
Twy [ºC] |
P [kW] |
Qw [l/s] |
Δpw [kPa] |
225 | 9 | 20 | 65 | 12,8 | 0,7 | 0,03 | 1,2 |
225 | 9 | 25 | 55 | 14,2 | 1,1 | 0,05 | 2,7 |
225 | 10 | 30 | 45 | 14,2 | 1,7 | 0,07 | 5,7 |
450 | 19 | 20 | 65 | 14,5 | 0,9 | 0,04 | 2,1 |
450 | 22 | 25 | 55 | 15,4 | 2,0 | 0,08 | 7,4 |
450 | 23 | 30 | 45 | 16,4 | 3,0 | 0,12 | 14,3 |
680 | 34 | 20 | 65 | 15,5 | 1,1 | 0,05 | 2,9 |
680 | 40 | 25 | 55 | 16,4 | 2,7 | 0,11 | 12,3 |
680 | 42 | 30 | 45 | 18,0 | 3,9 | 0,16 | 23,2 |
Wydajność CWC 250-3:
Temperatura wody przy | wlocie/wylocie 6°C/12°C | ||||||
Qp [m³/h] |
Δpp [Pa] |
Twe [ºC] |
RHwe [%] |
Twy [ºC] |
P [kW] |
Qw [l/s] |
Δpw [kPa] |
355 | 14 | 20 | 65 | 13,9 | 0,8 | 0,04 | 1,8 |
355 | 16 | 25 | 55 | 14,9 | 1,7 | 0,07 | 5,4 |
355 | 17 | 30 | 45 | 15,6 | 2,5 | 0,10 | 10,6 |
710 | 36 | 20 | 65 | 15,6 | 1,2 | 0,05 | 3,0 |
710 | 43 | 25 | 55 | 16,6 | 2,8 | 0,11 | 12,9 |
710 | 45 | 30 | 45 | 18,2 | 4,0 | 0,16 | 24,4 |
1060 | 69 | 20 | 65 | 15,6 | 1,9 | 0,08 | 6,6 |
1060 | 78 | 25 | 55 | 17,8 | 3,6 | 0,14 | 19,7 |
1060 | 81 | 30 | 45 | 20,0 | 5,1 | 0,20 | 36,7 |
Wydajność CWC 315-3:
Temperatura wody przy | wlocie/wylocie 6°C/12°C | ||||||
Qp [m³/h] |
Δpp [Pa] |
Twe [ºC] |
RHwe [%] |
Twy [ºC] |
P [kW] |
Qw [l/s] |
Δpw [kPa] |
560 | 9 | 20 | 65 | 13,3 | 1,5 | 0,06 | 1,1 |
560 | 10 | 25 | 55 | 15,0 | 2,5 | 0,10 | 2,4 |
560 | 10 | 30 | 45 | 14,8 | 4,1 | 0,17 | 5,8 |
1120 | 20 | 20 | 65 | 14,9 | 2,2 | 0,09 | 1,9 |
1120 | 24 | 25 | 55 | 15,8 | 4,8 | 0,19 | 7,6 |
1120 | 25 | 30 | 45 | 17,1 | 7,1 | 0,28 | 14,5 |
1680 | 37 | 20 | 65 | 15,3 | 3,0 | 0,12 | 3,4 |
1680 | 43 | 25 | 55 | 16,8 | 6,5 | 0,26 | 12,5 |
1680 | 45 | 30 | 45 | 18,6 | 9,3 | 0,37 | 23,5 |
Wydajność CWC 400-3:
Temperatura wody przy | wlocie/wylocie 6°C/12°C | ||||||
Qp [m³/h] |
Δpp [Pa] |
Twe [ºC] |
RHwe [%] |
Twy [ºC] |
P [kW] |
Qw [l/s] |
Δpw [kPa] |
900 | 15 | 20 | 65 | 14,4 | 1,9 | 0,08 | 1,6 |
900 | 18 | 25 | 55 | 15,3 | 4,1 | 0,16 | 5,6 |
900 | 19 | 30 | 45 | 16,3 | 6,0 | 0,24 | 10,9 |
1810 | 42 | 20 | 65 | 15,3 | 3,3 | 0,13 | 3,9 |
1810 | 48 | 25 | 55 | 17,0 | 6,8 | 0,27 | 13,6 |
1810 | 50 | 30 | 45 | 18,8 | 9,8 | 0,39 | 25,6 |
2710 | 83 | 20 | 65 | 15,7 | 4,7 | 0,19 | 7,1 |
2710 | 93 | 25 | 55 | 18,0 | 8,8 | 0,35 | 21,3 |
2710 | 96 | 30 | 45 | 20,3 | 12,6 | 0,50 | 39,9 |
Legenda:
- Qp: przepływ powietrza
- Δpp: spadek ciśnienia po stronie powietrza
- Twe: temperatura powietrza wlotowego
- RHwe: wilgotność względna powietrza wlotowego
- Twe: temperatura powietrza wylotowego
- P: wydajność
- Qw: przepływ wody
- Δpw: spadek ciśnienia po stronie wody

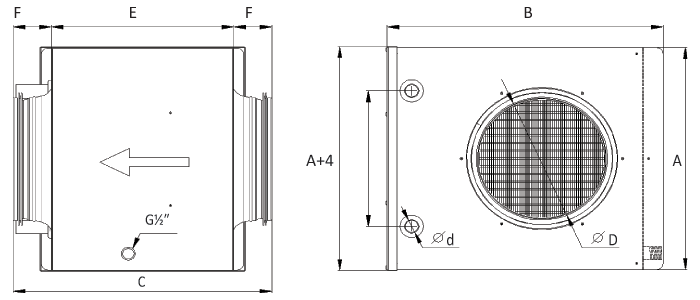

Typ | øD [mm] |
A [mm] |
B [mm] |
C [mm] |
E [mm] |
F [mm] |
G [mm] |
ød [mm] |
CWC 125-3 | 125 | 259 | 330 | 397 | 277 | 60 | 145 | 10 |
CWC 160-3 | 160 | 259 | 330 | 397 | 277 | 60 | 145 | 10 |
CWC 200-3 | 200 | 360 | 415 | 397 | 277 | 60 | 220 | 22 |
CWC 250-3 | 250 | 360 | 415 | 417 | 277 | 70 | 220 | 22 |
CWC 315-3 | 315 | 509 | 580 | 417 | 277 | 70 | 375 | 22 |
CWC 400-3 | 400 | 509 | 580 | 517 | 277 | 120 | 375 | 22 |
