Separator włókien LN-2

Opis Wymiary Pliki do pobrania

Zastosowanie

Separator włókien to kratka wylotowa zaprojektowana z myślą o montażu w ścianach pomieszczeń wymagających szczególnie wysokiej czystości powietrza (sal operacyjnych, centrów komputerowych). Jest ona stosowana głównie przy wylocie powietrza.

Opis

Kratki są wykonane z blachy nierdzewnej (szlifowanej). Przednia część kratki składa się z ramy z przyspawaną gęstą siatką ze stali nierdzewnej.

Rama montażowa jest przystosowana do pracy z filtrem (LN-2/filter) lub wkładką ze stali nierdzewnej regulującą przepływ powietrza F (LN-2/F) (aby wyregulować wkładkę należy zdjąć przednią część kratki). Płyta przednia jest zamocowana na ramie montażowej za pomocą śruby ze stali nierdzewnej.

Montaż

Czyszczenie i wymiana wkładki filtrującej

Ze względu na osadzanie się zanieczyszczeń konieczne jest zdjęcie i umycie kratki. W tym celu należy poluzować śrubę mocującą przednią część kratki i po prostu wyjąć ją z ramy montażowej. W przypadku wersji LN-2/filter należy wyjąć wkładkę filtrującą z ramy i wymienić ją na nową.

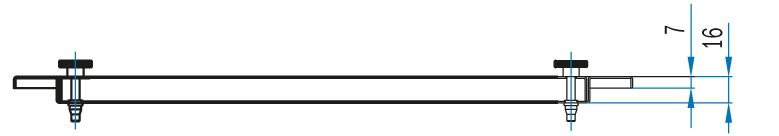

LN-2/S(V):

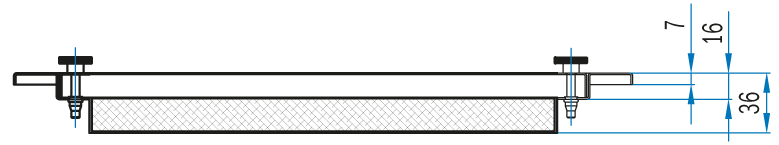

LN-2/S(V)/G3, G4, M5:

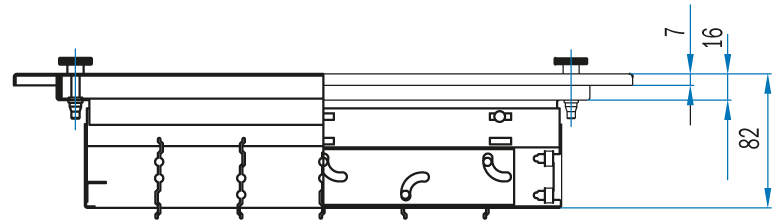

LN-2/S(V)/F:

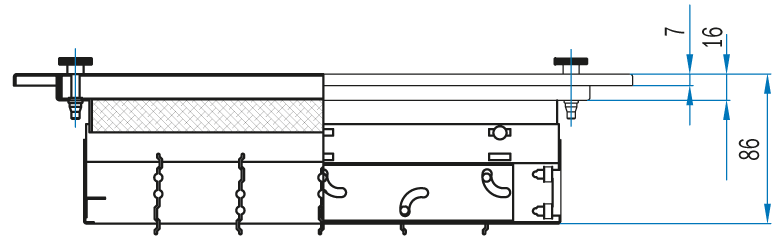

LN-2/S(V)/F/G3, G4, M5:

Nominalne wymiary		Wolny obszar		Wymiar całkowity		Waga [kg]
B [mm]	H [mm]	B1 [mm]	H1 [mm]	B2 [mm]	H2 [mm]	LN2/S(V)	LN2/S(V)/filtr	LN-2/S(V)/F	LN-2/S(V)/F/filtr
325	225	285	185	377	277	1,2	1,8	2,0	2,6
425	225	385	185	477	277	1,4	2,2	2,4	3,0
525	225	485	185	577	277	1,6	2,5	2,9	3,5
425	325	385	285	477	377	1,6	2,1	2,9	3,2
525	325	485	285	577	377	1,8	2,5	3,4	3,8
625	325	585	285	677	377	2,0	2,9	3,8	4,5

Uwaga: odchylenie wagi wynosi ±10%.
