Kanałowe podzespoły do filtrowania wstępnego KPF

Opis Dane techniczne Pliki do pobrania

Zastosowanie

Kanałowe podzespoły KPF do filtrowania wstępnego montuje się w instalacjach nawiewnych przed pomieszczeniami, w których wymagana jest większa czystość powietrza. Podzespoły KPF wydłużają żywotność filtrów HEPA, ponieważ większe cząsteczki zanieczyszczeń są usuwane przez filtry wstępne, wbudowane w system przed filtrami HEPA.

Opis

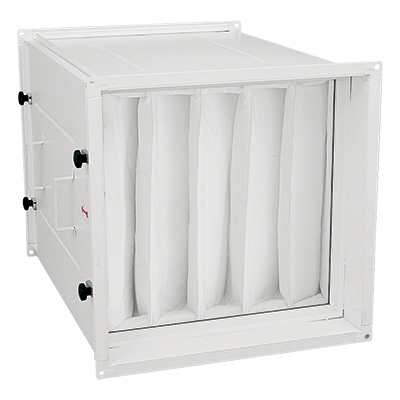

Podzespół KPF składa się z filtra o wymiarach B x H x L, ram filtra i filtrów workowych klasy od G3 do F9. Obudowa filtra jest wykonana z blachy spawanej w sposób zapewniający pełną szczelność, zgodnie z normą DIN 1946, i pomalowana na kolor RAL 9010. Obudowa jest wyposażona w złącza do pomiaru oporu przepływu. Do wyboru ocynkowana stalowa blacha (nie w pełni szczelna).

Montaż

Ramy podstawowe montowane są w podzespołach KPF przez otwór boczny. Procedura wymaga 1000 mm wolnej przestrzeni. Obudowa podzespołu KPF montowana jest w sieci kanałów za pomocą kołnierza samoblokującego.

Żywotność filtra

Zanieczyszczenie filtra kontrolowane jest za pomocą manometru różnicowego. Złącza do rur z tworzywa sztucznego są już zamontowane w kanałowych podzespołach KPF do filtrowania wstępnego.

(1) Obudowa (2) Pokrywa montażowa (3) Rama (4) Filtr

Rozmiary podzespołu do filtrowania wstępnego, ilość i rozmiary filtrów workowych:


Rozmiar x	Waga [kg]	H [mm]	B [mm]	Filtr workowy, długość kieszeni 630 mm
				592 x 592	287 x 592	87 x 287
1A	40	618	618	1	-	-
1B	52	618	925	1	1	-
1C	63	618	1232	2	-	-
1D	75	618	1539	2	1	-
1E	82	618	1846	3	-	-
2A	53	925	618	1	-	2
2B	68	925	925	1	1	3
2C	82	925	1232	2	-	4
2D	91	925	1539	2	1	5
2E	110	925	1846	3	-	6
3A	63	1232	618	2	-	-
3B	81	1232	925	2	2	-
3C	93	1232	1232	4	-	-
3D	110	1232	1539	4	2	-
3E	123	1232	1846	6	-	-

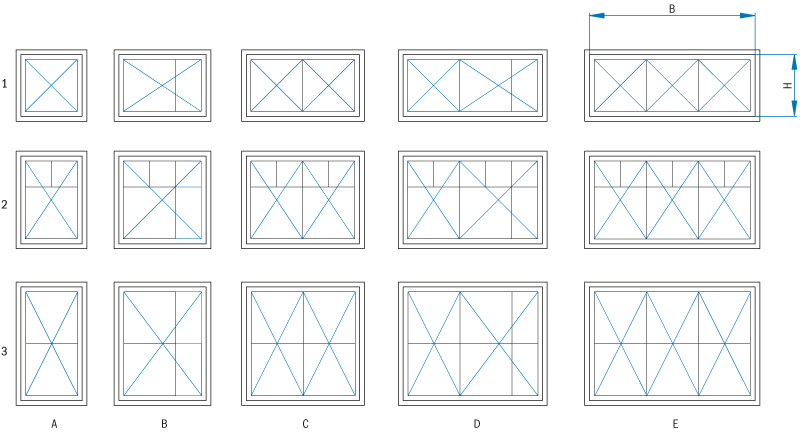

Możliwe kombinacje elementów filtra:
