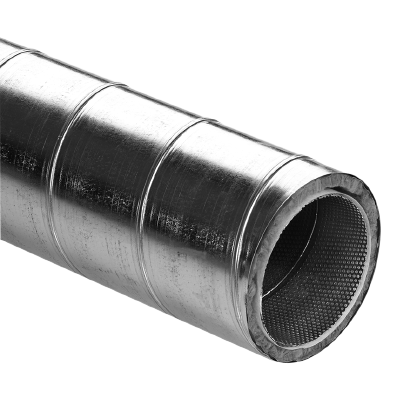

Kanał okrągły INSRIP

Opis Wymiary Dane techniczne Pliki do pobrania

Kanał jest elementem dwupłaszczowym i zaizolowanym wełną mineralną.
Wnętrze kanału jest perforowane.

• Perforacja: otwory 3 mm.
• Triangulacja: 5 mm.
• Otwarcie: 32,6%.

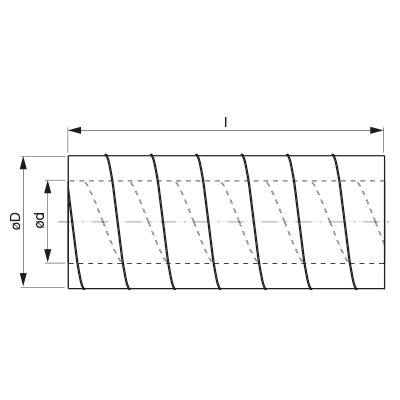

ød [mm]	øD [mm]	l [mm]*	ml** [kg]
80	112	3000	8,7
100	132	3000	10,8
125	157	3000	12,7
160	192	3000	15,7
180	200	3000	17,3
200	232	3000	19,8
224	260	3000	21,6
250	280	3000	24,2
280	315	3000	26,8
300	355	3000	28,7
315	355	3000	33,1

* Długość standardowa.
** Waga może się różnić o ±10%.

ød [mm]	l [mm]	Tłumienie w dB dla częstotliwości środkowej Hz
		63	125	250	500	1000	2000	4000	8000
80	500 1000 1500 3000	2 3 4 5	4 5 5 7	7 8 8 11	7 13 17 20	11 28 38 50	23 45 50 50	28 37 42 50	11 16 20 24
100	500 1000 1500 3000	1 2 3 4	2 2 3 5	5 8 7 10	5 9 17 17	10 18 35 50	21 36 50 50	25 36 50 50	7 13 31 32
125	500 1000 1500 3000	1 1 2 2	2 2 2 3	3 5 6 8	6 9 13 14	10 18 28 50	23 35 46 50	20 29 50 38	6 10 26 15
160	500 1000 1500 3000	0 0 1 2	0 1 1 4	3 4 4 8	3 7 10 15	8 17 24 50	19 38 46 50	15 25 40 50	6 10 21 23
180	500 1000 1500 3000	0 0 1 2	1 1 2 3	1 1 3 4	2 2 3 7	5 7 8 15	13 19 24 31	12 21 27 29	6 8 11 13
200	500 1000 1500 3000	0 0 1 2	0 1 1 3	2 3 4 7	3 5 8 15	7 14 21 41	20 32 40 50	10 14 24 28	5 7 17 16
224	1500 3000	1 1	1 2	3 6	8 14	18 35	35 50	20 28	14 16
250	1500 3000	1 1	1 2	3 6	7 13	16 31	31 50	17 28	13 18
280	1500 3000	0 0	1 1	3 5	7 12	14 27	26 44	13 20	12 15
300	1500 3000	0 0	0 1	3 5	7 12	12 25	22 39	10 16	12 15
315	1500 3000	0 0	0 1	3 5	7 12	12 25	22 39	10 16	12 15

Uwaga: maksymalna podana wartość tłumienia wynosi 50 dB.
