Kanał okrągły SRIPN

Opis Wymiary Dane techniczne Pliki do pobrania

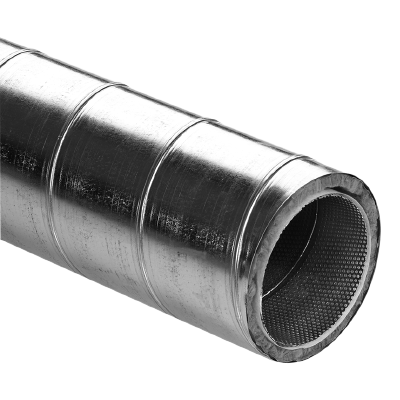

Kanał jest elementem dwupłaszczowym i zaizolowanym wełną mineralną.
Wnętrze kanału jest perforowane.

• Perforacja: otwory 3 mm.
• Triangulacja: 5 mm.
• Otwarcie: 32,6%.

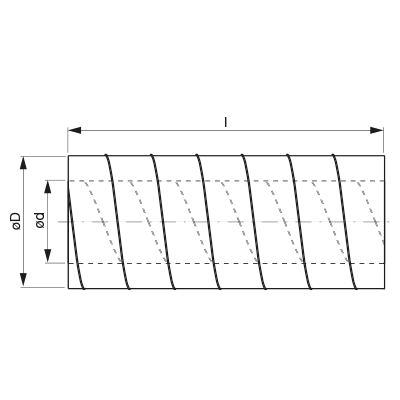

ød [mm]	øD [mm]	l* [mm]	ml [kg]
80	112	3000	7,5
100	132	3000	10,5
125	157	3000	12,0
160	192	3000	15,0
180	200	3000	16,0
200	232	3000	19,0
224	260	3000	22,0
250	280	3000	23,4

* Długość standardowa.
Uwaga: otwór pod SRIN o 6 mm szerszy niż øD.

ød [mm]	l [mm]	Tłumienie w dB dla częstotliwości środkowej Hz
		63	125	250	500	1000	2000	4000	8000
80	500 1000 1500 3000	2 3 4 5	4 5 5 7	7 8 8 11	7 13 17 20	11 28 38 50	23 45 50 50	28 37 42 50	11 16 20 24
100	500 1000 1500 3000	1 2 3 4	2 2 3 5	5 8 7 10	5 9 17 17	10 18 35 50	21 36 50 50	25 36 50 50	7 13 31 32
125	500 1000 1500 3000	1 1 2 2	2 2 2 3	3 5 6 8	6 9 13 14	10 18 28 50	23 35 46 50	20 29 50 38	6 10 26 15
160	500 1000 1500 3000	0 0 1 2	0 1 1 4	3 4 4 8	3 7 10 15	8 17 24 50	19 38 46 50	15 25 40 50	6 10 21 23
180	500 1000 1500 3000	0 0 1 2	1 1 2 3	1 1 3 4	2 2 3 7	5 7 8 15	13 19 24 31	12 21 27 29	6 8 11 13
200	500 1000 1500 3000	0 0 1 2	0 1 1 3	2 3 4 7	3 5 8 15	7 14 21 41	20 32 40 50	10 14 24 28	5 7 17 16
250	1500 3000	1 1	1 2	3 6	7 13	16 31	31 50	17 28	13 18

Uwaga: maksymalna podana wartość tłumienia wynosi 50 dB.
